TJA1462 属于 NXP 第三代 CAN 收发器产品线,实现了 CiA 601-4 标准化的 CAN SIC--信号改善能力.它要攻克的问题是拓扑：经典高速 CAN 假设一条带两端终端的干净线性总线,但真实的车辆与机器会长出支线\星型节点和接线盒.每一处不连续都会反射信号,而在 CAN FD 数据率下,这些反射--振铃--会吃掉采样点,把实际可用的位速率压到远低于硅片能力的水平.

SIC 收发器在模拟域解决这个问题.在关键的显性到隐性切换期间,TJA1462 不是简单地把总线交还给终端电阻,而是在受控的时间窗内主动驱动隐性电平,在反射振荡起来之前把它压下去.结果是即便在分支拓扑上也有干净的眼图--实践中意味着在标准收发器 2Mbit/s 都吃力的网络上跑 5Mbit/s 以上的 CAN FD(器件本身点对点支持最高 8Mbit/s).关键的是,SIC 与同一总线上的经典 CAN\CAN FD 节点完全互操作.

围绕这个核心,TJA1462AT 带齐了 ECU 需要的实用特性：独立的 VIO 引脚让 TXD/RXD 直接对接 3.3V 或 5V 单片机;带低静态电流和总线远程唤醒的待机模式;STB 控制脚;两路电源的欠压处理;强 ESD 指标;以及能承受车载故障电压的总线引脚.后缀 /0Z 表示车规认证 SO8 选项的标准供货形态.

注： 数值取自 NXP TJA1462 数据手册.在确定设计前,请将每项参数与最新官方文档核对.

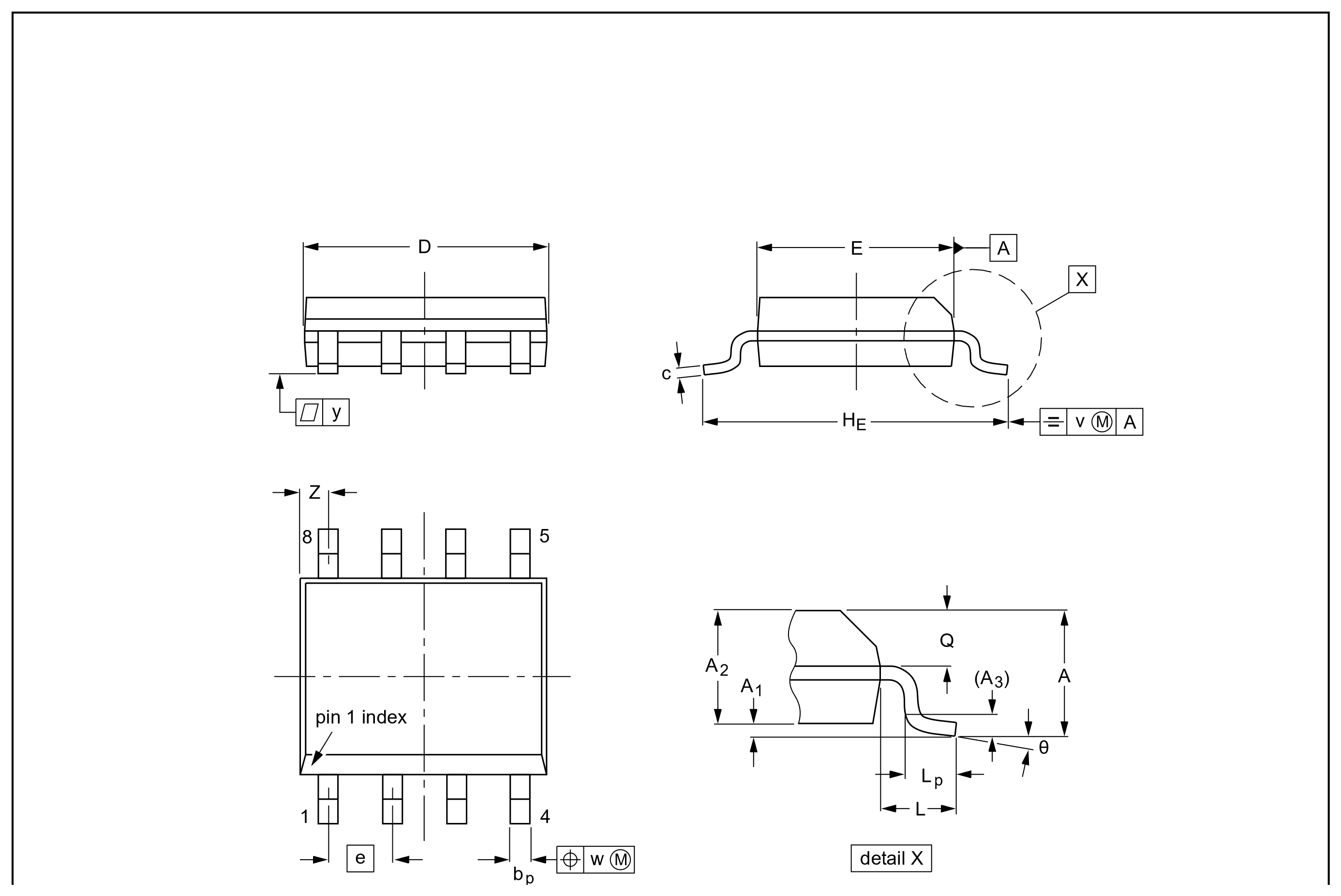

TJA1462AT/0Z 采用经典 SO8 封装(NXP 外形代号 SOT96-1),3.9mm 本体的小外形封装承载 CAN 收发器已有几十年--这意味着在大多数布板中与现有 TJA1042/TJA1051 级焊盘直接兼容.「AT」标识带 VIO 的 SO8 变体,「/0Z」是车规标准供货形态.8 脚本体在售后回件分析时仍可手工返修,而熟悉的焊盘让 SIC 的导入变成「换一颗收发器」而非重新设计.封装尺寸与第 1 脚方向见下图.

📄 下载 NXP TJA1462 官方数据手册(PDF)

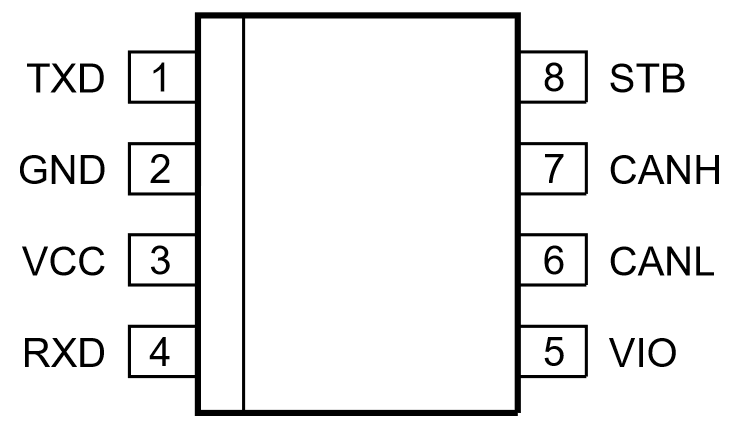

SO8 沿用确立已久的 CAN 收发器引脚排布,可直接落进现有布板：

• TXD(第 1 脚)： 来自 CAN 控制器的发送数据输入.
• GND(第 2 脚)： 地基准.
• VCC(第 3 脚)： 5V 收发器电源;在引脚附近去耦.
• RXD(第 4 脚)： 输出到控制器的接收数据,按 VIO 电平驱动.
• VIO(第 5 脚)： IO 电平电源;接到单片机的 3.3V 或 5V 电源轨,使 TXD/RXD 门限匹配.
• CANL(第 6 脚)/ CANH(第 7 脚)： 差分总线,按车规故障电压防护.
• STB(第 8 脚)： 待机控制;在正常模式与带总线唤醒的低功耗待机之间切换.

SO8 的物理引脚编号请参见下方封装图.

下列型号是 TJA1462 周边的 NXP CAN 收发器及一个可比的 SIC 竞品.替换前请核对 SIC 能力\VIO 有无与引脚排布.

选型提示： 3.3V 单片机选带 VIO 的 TJA1462AT;纯 5V 板用 BT 变体省掉 VIO 连线.ECU 需要带 INH 电源控制的真正睡眠模式时升级 TJA1463.若网络现在和将来都是干净的线性总线\速率适中,TJA1442 级标准 CAN FD 收发器更省钱--SIC 的价值在拓扑或更高数据率咬人的地方.

恩智浦半导体(NXP Semiconductors N.V.)总部位于荷兰埃因霍温,是 CAN 物理层器件长期的市场领导者--TJA 前缀二十多年来一直是事实标准 CAN 收发器的标志.TJA1462 属于 NXP 把 CAN SIC 从 CiA 601-4 规范带入量产的第三代家族.

NXP 以完整的车规认证\对应硬件要求的 EMC 测试报告\SIC 网络设计的系统应用笔记和长期供货支撑这颗器件--正是这些因素决定了一个收发器家族能否被设计进生命周期长达十年的整车平台.
