Microchip Technology PIC16F914-I/PT
- 零件号:
- PIC16F914-I/PT
- 制造商:
- Microchip Technology
- 分类:
- 微控制器
- 封装:
- 44-TQFP
- 数据表:
-
PIC16F914-I/PT.pdf
- 描述:
- IC MCU 8BIT 7KB FLASH 44TQFP
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:300
发送询价，我们会立即回复.
有现货 : 300
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对PIC16F914-I/PT进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
PIC16F914-I/PT - Microchip 8 位 Flash 单片机带 LCD 驱动(4K Flash,nanoWatt,TQFP-44)
Microchip 的 PIC16F914-I/PT 是一款 8 位 Flash CMOS 单片机,片上集成 LCD 驱动器(4 COM × 最多 24 段)与 nanoWatt 低功耗技术.它将 35 指令 RISC 内核(最高 20MHz)与 4K words Flash\256 字节 RAM\256 字节 EEPROM\10 位 8 通道 ADC\两个比较器\两个 CCP 模块\AUSART 与 SSP(SPI/I²C)结合,工作电压 2.0V 至 5.5V,采用 44 脚 TQFP 封装,工业级温度范围 -40°C 至 +85°C.
产品简介
PIC16F914-I/PT 是 Microchip PIC16F91X 系列 8 位 Flash 单片机的一员,片上直接集成段式 LCD 驱动器,使低功耗仪表与家电设计无需外部显示驱动./PT 后缀表示 44 脚 TQFP 封装,-I 表示工业温度等级;同一芯片亦提供 40 脚 PDIP 版本 PIC16F914-I/P.
其内核是高性能 RISC CPU,35 条单字指令(除跳转外均单周期),从 DC 到 20MHz 运行(200ns 指令周期).片上存储包括 4K words 自编程 Flash\256 字节 SRAM 与 256 字节数据 EEPROM(耐受超过 1,000,000 次擦写\保留 40 年).精密内部振荡器工厂校准至 ±1%,软件可选 31kHz 至 8MHz,带双速启动与故障保护时钟监测.
集成的 LCD 模块可驱动 4 个公共端 × 最多 24 段;丰富的外设涵盖 10 位 8 通道 A/D 转换器\两个带可编程基准(CVREF)的模拟比较器\Timer0/Timer1/Timer2\两个捕获/比较/PWM(CCP)模块\一个寻址 USART(AUSART)与同步串口(SPI / I²C).nanoWatt 技术让待机电流低于 100nA\32kHz 运行电流约 11µA,非常适合电池供电的计量与手持产品.
专家技术洞察
低功耗显示产品为什么选 PIC16F914?
- 片上 LCD 驱动：直接驱动 24 段 × 4 公共端,省去外部 LCD 控制器及其接口,在电表\温控器和家电面板中削减 BOM\板面积与待机功耗.
- nanoWatt 功耗预算：低于 100nA 的待机与 32kHz 下约 11µA 的运行电流,让纽扣电池或一次电池为段式显示和周期测量供电数年而非数月.
- 混合信号集成：10 位 8 通道 ADC\两个带 CVREF 的比较器,加上 CCP\AUSART 与 SPI/I²C,在一颗芯片上覆盖传感\控制与通信,简化完整的计量或控制节点.
核心优势
直接驱动 4 公共端 × 最多 24 段,在电表与面板中省去外部 LCD 控制器.
2V 待机低于 100nA\32kHz 运行约 11µA,计量应用中把电池续航延至数年.
自编程 Flash 加 256B 数据 EEPROM(100 万次\保留 40 年)与 256B RAM,存放代码与记录数据.
10 位 8 通道 ADC\2 比较器 + CVREF\Timer0/1/2\2 CCP\AUSART 与 SSP(SPI/I²C)集于一芯.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 8 位 Flash 单片机带 LCD 驱动 | PIC16F91X 系列 |
| 制造商 | Microchip Technology | |
| CPU | 8 位 RISC,35 条指令 | DC - 20 MHz,200 ns 周期 |
| 程序 Flash | 4K words(14 位) | 自编程 |
| SRAM | 256 字节 | |
| 数据 EEPROM | 256 字节 | 100 万次,保留 40 年 |
| I/O 引脚 | 35 | 高电流直驱 LED |
| LCD 驱动 | 4 COM × 最多 24 段 | 片上集成 |
| A/D 转换器 | 10 位,8 通道 | 可编程采集时间 |
| 比较器 | 2 个模拟 + CVREF | 可编程电压基准 |
| 定时器 | Timer0(8 位)\Timer1(16 位)\Timer2(8 位) | 2 个 CCP 模块 |
| 串口 | AUSART\SSP(SPI / I²C) | |
| 振荡器 | 内部 ±1%,31 kHz - 8 MHz | 双速启动\FSCM |
| 工作电压 | 2.0 V ~ 5.5 V | 待机 <100 nA @ 2V |
| 封装 / 温度 | TQFP-44(PT)/ -40°C ~ +85°C | 工业级(I) |
注：完整电气参数与曲线请参阅 Microchip PIC16F913/914/916/917/946 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

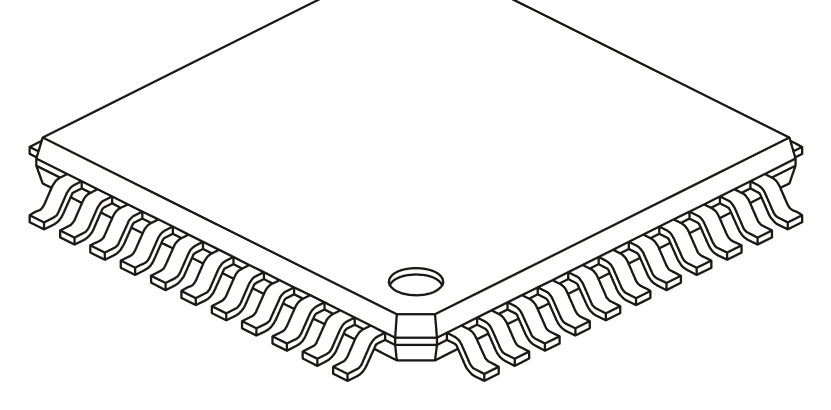

封装信息
PIC16F914-I/PT 采用 44 脚 TQFP(薄型四方扁平封装,本体 10mm x 10mm x 1mm)贴片封装,以 PT 后缀标识.四边鸥翼引脚布局适合显示模块与仪表板的紧凑自动化 SMT 装配;同一器件亦提供 40 脚 PDIP(P 后缀)用于通孔打样.
封装无铅\符合 RoHS.适用标准 44 脚 TQFP 焊盘图形与回流焊曲线;请在每对 VDD/VSS 引脚就近放置去耦电容,并让 LCD 偏置与模拟基准走线远离开关 I/O,以获得最佳显示与 ADC 性能.

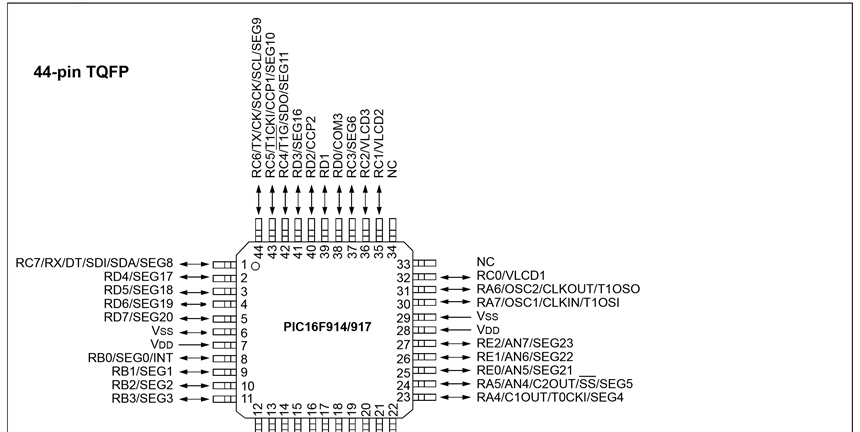

引脚配置(TQFP-44)
44 脚 TQFP 将引脚分为电源\振荡器\复位和五个 I/O 端口,多数与模拟\LCD 及外设功能复用：
- 电源：VDD 与 VSS 对--每对就近去耦.
- MCLR/VPP：低电平有效复位与编程电压输入,带内部上拉.
- OSC1/CLKIN\OSC2/CLKOUT：外部振荡器或时钟输入(用内部振荡器时这两脚可作 I/O).
- PORTA(RA0-RA7)：数字 I/O,与模拟输入 AN0-AN4\比较器输入/输出及 Timer1 功能复用.
- PORTB(RB0-RB7)：数字 I/O,带电平变化中断\模拟 AN 输入与 ICSP(PGC/PGD).
- PORTC(RC0-RC7)：外设 I/O--CCP1/CCP2\AUSART(TX/RX)\SSP(SPI/I²C)与 Timer1 振荡器.
- PORTD / PORTE：数字 I/O,与 LCD 段(SEG)和公共端(COM0-COM3)输出复用.
LCD 段与公共端引脚和端口引脚共用,未使用的显示线仍可作通用 I/O.布局前请对照下方数据手册图核实确切的 44 脚 TQFP 分配.
可替代型号
下列 PIC16F91X 系列 LCD 单片机仅供参考.替代前请核实 Flash 容量\引脚数\LCD 段数与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| PIC16F917-I/PT | Microchip | 8 位 LCD 单片机,8K Flash | TQFP-44 | 同引脚,双倍 Flash |
| PIC16F914-I/P | Microchip | 8 位 LCD 单片机,4K Flash | PDIP-40 | 同芯片,通孔封装 |
| PIC16F913-I/SS | Microchip | 8 位 LCD 单片机,4K Flash | SSOP-28 | 更少引脚,更小 LCD |
| PIC16F946-I/PT | Microchip | 8 位 LCD 单片机,8K Flash | TQFP-64 | 更多 I/O 与 LCD 段 |
制造商信息
Microchip Technology(NASDAQ: MCHP)总部位于美国亚利桑那州钱德勒,是单片机\模拟与存储产品的领先供应商.PIC 家族是全球应用最广的 8 位 MCU 架构之一;PIC16F91X 系列增加了集成段式 LCD 驱动与 nanoWatt 低功耗技术,面向带显示的计量与消费产品,并有完整的 MPLAB 开发工具支持.
Microchip 提供完整数据手册\应用笔记\MPLAB X IDE 与代码库,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
PIC16F914-I/PT 用于什么?
它是带片上 LCD 驱动的 8 位 Flash 单片机,用于低功耗显示产品--电表\温控器\面板表\家电面板与电池手持设备--把显示\传感与控制集成在一颗芯片上.
PIC16F914 有多少存储和 I/O?
4K words Flash\256 字节 RAM 与 256 字节数据 EEPROM,35 个 I/O 引脚,以及可驱动 4 公共端 × 最多 24 段的 LCD 驱动器.
PIC16F914 与 PIC16F917 有什么区别?
两者引脚兼容;PIC16F917 为 8K words Flash 和 352 字节 RAM,PIC16F914 为 4K Flash 和 256 字节 RAM,其余外设相同.
/PT 后缀是什么封装?
PT 为 44 脚 TQFP(10x10x1mm)贴片封装;40 脚 PDIP 版本订货为 PIC16F914-I/P.
免责声明
信息准确性：本页技术规格基于 Microchip 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
PIC16F914-I/PT 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Microchip Technology
- 封装/外壳:
- 44-TQFP
- 系列:
- PIC® 16F
- 包装:
- Tray
- 产品状态:
- Active
- 可编程:
- Verified
- 核心处理器:
- PIC
- 速度:
- 20MHz
- 连接性:
- I2C, SPI, UART/USART
- 外设:
- Brown-out Detect/Reset, LCD, POR, PWM, WDT
- 等级:
- -
- I/O 数量:
- 35
- 程序存储器大小:
- 7KB (4K x 14)
- 核心大小:
- 8-Bit
- 程序存储器类型:
- FLASH
- EEPROM 大小:
- 256 x 8
- 工作温度:
- -40°C ~ 85°C (TA)
- RAM 大小:
- 256 x 8
- 认证:
- -
- 振荡器类型:
- Internal
- 电压 - 供应（Vcc/Vdd）:
- 2V ~ 5.5V
- 数据转换器:
- A/D 8x10b
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 分类:
- 微控制器
1. 如何在深圳市富聪科技有限公司上订购PIC16F914-I/PT?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证PIC16F914-I/PT来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对PIC16F914-I/PT进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括PIC16F914-I/PT在内的产品;我们比任何其他客户都更关注PIC16F914-I/PT产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. PIC16F914-I/PT显示的价格和库存准确吗?
PIC16F914-I/PT的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. PIC16F914-I/PT的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的PIC16F914-I/PT出现问题,只有在满足以下所有条件时,我们才接受PIC16F914-I/PT的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在PIC16F914-I/PT交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如PIC16F914-I/PT引脚图\PIC16F914-I/PT数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
 |
|
 |
|
| 零件号 | PIC16F914-I/PT | PIC16F914-I/P | PIC16F914T-I/PT | PIC16F914-I/ML | PIC16F914-E/PT |
| 制造商 | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology |
| 封装/外壳 | 44-TQFP | 40-DIP (0.600", 15.24mm) | 44-TQFP | 44-VQFN Exposed Pad | 44-TQFP |
| 系列 | PIC® 16F | PIC® 16F | PIC® 16F | PIC® 16F | PIC® 16F |
| 包装 | Tray | Tube | Tape & Reel (TR) | Tube | Tray |
| 产品状态 | Active | Active | Active | Active | Active |
| 可编程 | Verified | Verified | Verified | Verified | Verified |
| 核心处理器 | PIC | PIC | PIC | PIC | PIC |
| 速度 | 20MHz | 20MHz | 20MHz | 20MHz | 20MHz |
| 连接性 | I2C, SPI, UART/USART | I2C, SPI, UART/USART | I2C, SPI, UART/USART | I2C, SPI, UART/USART | I2C, SPI, UART/USART |
| 外设 | Brown-out Detect/Reset, LCD, POR, PWM, WDT | Brown-out Detect/Reset, LCD, POR, PWM, WDT | Brown-out Detect/Reset, LCD, POR, PWM, WDT | Brown-out Detect/Reset, LCD, POR, PWM, WDT | Brown-out Detect/Reset, LCD, POR, PWM, WDT |
| 等级 | - | - | - | - | - |
| I/O 数量 | 35 | 35 | 35 | 35 | 35 |
| 程序存储器大小 | 7KB (4K x 14) | 7KB (4K x 14) | 7KB (4K x 14) | 7KB (4K x 14) | 7KB (4K x 14) |
| 核心大小 | 8-Bit | 8-Bit | 8-Bit | 8-Bit | 8-Bit |
| 程序存储器类型 | FLASH | FLASH | FLASH | FLASH | FLASH |
| EEPROM 大小 | 256 x 8 | 256 x 8 | 256 x 8 | 256 x 8 | 256 x 8 |
| 工作温度 | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 125°C (TA) |
| RAM 大小 | 256 x 8 | 256 x 8 | 256 x 8 | 256 x 8 | 256 x 8 |
| 认证 | - | - | - | - | - |
| 振荡器类型 | Internal | Internal | Internal | Internal | Internal |
| 电压 - 供应（Vcc/Vdd） | 2V ~ 5.5V | 2V ~ 5.5V | 2V ~ 5.5V | 2V ~ 5.5V | 2V ~ 5.5V |
| 数据转换器 | A/D 8x10b | A/D 8x10b | A/D 8x10b | A/D 8x10b | A/D 8x10b |
| 安装类型 | Surface Mount | Through Hole | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 |
