Texas Instruments OPT3001IDNPRQ1
- 零件号:
- OPT3001IDNPRQ1
- 制造商:
- Texas Instruments
- 分类:
- 环境光、红外线、紫外线传感器
- 封装:
- 6-UDFN Exposed Pad
- 数据表:
-
OPT3001IDNPRQ1.pdf
- 描述:
- TI 车规级环境光传感器，具有人眼匹配响应、0.01 lux 至 83 klux 自动量程、I2C 和 6 引脚 DNP USON 封装。
- 数量:
单价:￥8.439200
总价:￥8.439200
- 支付方式:
- 配送方式:
库存:8,452
发送询价，我们会立即回复.
有现货 : 8,452
| 数量 | 单价 | 总价 |
| 1+ | ￥8.439200 | ￥8.439200 |
| 1000+ | ￥4.629100 | ￥4,629.100000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对OPT3001IDNPRQ1进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
OPT3001IDNPRQ1 - TI 车规级环境光传感器
OPT3001IDNPRQ1 是一款符合 AEC-Q100 的车规级环境光传感器,测量范围为 0.01 lux 至 83 klux,具有 23 bit 有效动态范围,自动满量程选择,1.6 V 至 3.6 V 供电及 I2C/SMBus 接口.
产品简介
Texas Instruments 的 OPT3001IDNPRQ1 是一款车规级环境光传感器,可将可见光强度转换为数字照度数据.其光谱响应接近人眼的明视觉响应,USON 光学通道可抑制超过 99% 的典型红外能量.
该器件的测量范围为 0.01 lux 至 83 klux,有效动态范围为 23 bit.十二档二进制加权量程,自动满量程选择,可选的 100 ms 或 800 ms 转换时间,以及典型值仅 1.8 µA 的工作电流,可在较低处理器和功耗开销下实现准确监测.
可靠的测量结果同时取决于电气和机械设计.每次总线事务前应配置 ADDR,为 SDA,SCL 和 INT 配置上拉电阻,在器件附近进行电源去耦,并确保感光区域无遮挡.还应在整机中验证窗口透光率,入射角,反射和外壳公差.
工程技术要点
传感器安装在汽车窗口后方时,哪些因素对环境光测量精度影响最大?
- 光学叠层: 窗口透光率,着色,表面处理,反射和入射角都会改变外部照度与传感器实测值之间的关系.
- 机械对位: DNP 封装的感光区域具有规定偏移量.外壳开孔应与制造商图纸对齐,并将贴装公差计入光学预算.
- 系统校准: 在具有代表性的光源和温度条件下评估完整外壳,并仅在机械设计稳定后应用系统级修正系数.
主要优势
明视觉光谱响应与超过 99% 的典型红外抑制能力,有助于传感器按人眼感知方式报告照度.
在 12 档量程中自动选择,覆盖 0.01 lux 至 83 klux,具有 23 bit 有效动态范围,相邻量程间的典型匹配误差低于 0.2%.
1.6 V 至 3.6 V 供电,典型值 1.8 µA 的工作电流,I2C/SMBus 通信以及四个可选地址,便于集成多个传感器.
高低阈值,可选锁存或透明迟滞行为以及可配置故障计数,使 INT 能够唤醒控制器或发出通知.
规格参数
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 订购型号 | OPT3001IDNPRQ1 | 有效量产订购型号 |
| 制造商 | Texas Instruments | OPT3001-Q1 系列 |
| 器件类型 | 车规级环境光传感器 | 数字照度输出 |
| 认证 | AEC-Q100,温度等级 3 | 确切的 I 级订购型号 |
| 测量范围 | 0.01 lux 至 83 klux | 自动或编程满量程选择 |
| 有效动态范围 | 23 bit | 采用自动满量程设置 |
| 满量程档位 | 12 档二进制加权量程 | 相邻量程间的典型匹配误差低于 0.2% |
| 光谱响应 | 匹配人眼明视觉响应 | USON 中典型红外抑制超过 99% |
| 峰值响应波长 | 550 nm | 辐照度光谱响应峰值 |
| 电源电压 | 1.6 V 至 3.6 V | VDD 工作范围 |
| 工作电流 | 典型值 1.8 µA;最大值 2.5 µA | VDD = 3.6 V 时工作 |
| 转换时间 | 100 ms 或 800 ms | 通过配置寄存器选择 |
| 数字接口 | I2C / SMBus | 最高 400 kHz 快速模式或 2.6 MHz 高速模式 |
| I2C 地址选择 | 4 个地址 | ADDR 连接至 GND,VDD,SDA 或 SCL |
| 中断 | 开漏 INT | 可编程高低限值,极性,锁存和故障计数 |
| 工作温度 | -40°C 至 85°C | 确切 OPT3001IDNPRQ1 订购型号 |
| 封装 | 6 引脚 USON(DNP) | 2.00 mm x 2.00 mm x 0.65 mm |
| 载带 | 大卷带,3000 件 | R 载带后缀 |
| 器件丝印 | ED | 封装选项附录 |
| 湿敏等级 | MSL 3,260°C / 168 h | Level-3-260C-168 HR |
封装

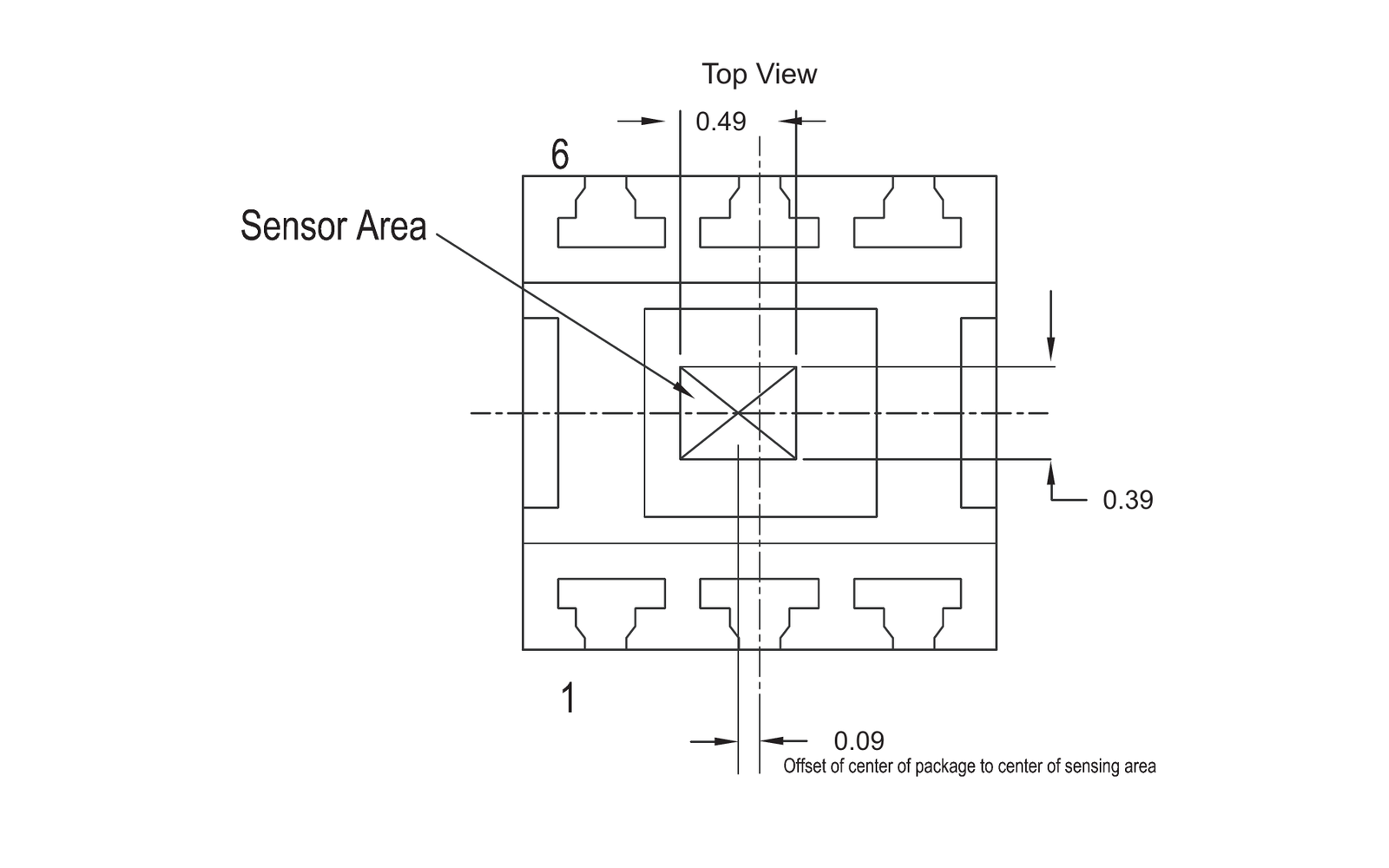

OPT3001IDNPRQ1 采用 6 引脚 DNP USON 封装.TI 规定的本体尺寸为 2.00 mm x 2.00 mm,最大高度为 0.65 mm.下方官方俯视图标出了封装外形,引脚 1 方向和光学感光区域的偏移位置.
确切的 R 后缀订购型号采用 3000 件大卷带供货.PCB 几何尺寸应依据最新 DNP 焊盘图和装配图,外壳开孔应与感光区域对齐,而不能只对准封装中心.
引脚配置
在 DNP 俯视图中,引脚 1 为 VDD,引脚 2 为 ADDR,引脚 3 为 GND,引脚 4 为 SCL,引脚 5 为 INT,引脚 6 为 SDA.封装中央标出了裸露散热焊盘;其 PCB 连接应遵循最新 TI 焊盘图指引.
- 引脚 1 - VDD: 1.6 V 至 3.6 V 电源输入.建议的本地旁路电容应靠近 VDD 和 GND 放置.
- 引脚 2 - ADDR: 地址选择输入.连接至 GND,VDD,SDA 或 SCL,在通信前从四个 I2C 地址中选择一个.
- 引脚 3 - GND: 器件地,也是电源旁路和数字接口的回流路径.
- 引脚 4 - SCL: I2C 时钟输入.使用规定的上拉网络,并验证标准,快速或高速工作时序.
- 引脚 5 - INT: 可编程开漏中断输出.增加上拉电阻,并配置阈值,极性,锁存行为和故障计数.
- 引脚 6 - SDA: 双向开漏 I2C 数据线.根据所选总线电压,电容和时钟速度确定上拉电阻.
温度等级与材料版本
兼容性要求: 这些订购型号采用相同的 OPT3001-Q1 光学功能和 DNP USON 焊盘,但认证温度等级或材料后缀不同.替换前应确认确切订购型号,认证范围,载带和材料声明.
| 订购型号 | 温度等级 | 封装 / 包装 | 采购核对 |
|---|---|---|---|
| OPT3001IDNPRQ1 | 等级 3:-40°C 至 85°C | USON DNP;3000 件卷带 | 指定环境温度范围足够时,使用确切的 I 级量产订购型号 |
| OPT3001IDNPRQ1.A | 等级 3:-40°C 至 85°C | USON DNP;3000 件卷带 | 由采购部门确认 .A 材料后缀和获批的制造商声明 |
| OPT3001DNPRQ1 | 等级 2:-40°C 至 105°C | USON DNP;3000 件卷带 | 仅在核对更宽温度等级和确切系统认证后使用 |
制造商信息
Texas Instruments 为汽车,工业,通信和个人电子系统开发模拟及嵌入式处理半导体.OPT3001-Q1 属于 TI 的车规级光学传感器产品系列.
OPT3001IDNPRQ1 的电气限值,光学响应,寄存器行为,封装几何尺寸,订购数据和认证信息,应以当前 TI 产品页面及 SBOS853C 文档为准.
应用场景
常见问题
OPT3001IDNPRQ1 的测量范围是多少?
该传感器覆盖 0.01 lux 至约 83 klux.自动满量程选择可在 12 档二进制加权量程中选择,并提供 23 bit 有效动态范围.
如何选择 I2C 地址?
总线通信前,将 ADDR 连接至 GND,VDD,SDA 或 SCL.器件会在每次事务中采样该引脚,因此连接必须保持稳定,并与控制器使用的地址一致.
传感器安装在深色玻璃后方时需要检查什么?
应测量完整光学叠层,包括玻璃透光率,着色,反射,入射角,开孔对位和温度行为.仅在最终机械组件通过验证后应用修正系数.
免责声明
技术信息: 本页技术数值整理自 Texas Instruments OPT3001-Q1 数据手册及确切订购型号信息.最终器件选型和系统验证必须以制造商当前受控文档为准.
版本兼容性: 即使共用封装焊盘,相关订购型号的认证温度范围,载带或材料后缀也可能不同.替换前应核对电气,光学,机械,认证和采购要求.
OPT3001IDNPRQ1 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Texas Instruments
- 系列:
- -
- 封装/外壳:
- 6-UDFN Exposed Pad
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- Ambient
- 波长:
- 550nm
- 输出类型:
- I2C
- 电压 - 电源:
- 1.6V ~ 3.6V
- 工作温度:
- -40°C ~ 85°C
- 等级:
- Automotive
- 认证:
- AEC-Q100
- 接近检测:
- No
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 6-USON (2x2)
1. 如何在深圳市富聪科技有限公司上订购OPT3001IDNPRQ1?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证OPT3001IDNPRQ1来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对OPT3001IDNPRQ1进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括OPT3001IDNPRQ1在内的产品;我们比任何其他客户都更关注OPT3001IDNPRQ1产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. OPT3001IDNPRQ1显示的价格和库存准确吗?
OPT3001IDNPRQ1的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. OPT3001IDNPRQ1的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的OPT3001IDNPRQ1出现问题,只有在满足以下所有条件时,我们才接受OPT3001IDNPRQ1的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在OPT3001IDNPRQ1交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如OPT3001IDNPRQ1引脚图\OPT3001IDNPRQ1数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
| 零件号 | OPT3001IDNPRQ1 |
| 制造商 | Texas Instruments |
| 系列 | - |
| 封装/外壳 | 6-UDFN Exposed Pad |
| 包装 | Tape & Reel (TR) |
| 产品状态 | Active |
| 类型 | Ambient |
| 波长 | 550nm |
| 输出类型 | I2C |
| 电压 - 电源 | 1.6V ~ 3.6V |
| 工作温度 | -40°C ~ 85°C |
| 等级 | Automotive |
| 认证 | AEC-Q100 |
| 接近检测 | No |
| 安装类型 | Surface Mount |
| 供应商设备封装 | 6-USON (2x2) |
