Microchip Technology MIC3203-1YM-TR
- 零件号:
- MIC3203-1YM-TR
- 制造商:
- Microchip Technology
- 分类:
- LED 驱动器
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
MIC3203-1YM-TR.pdf
- 描述:
- IC LED DRIVER CTRLR PWM 8SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MIC3203-1YM-TR进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MIC3203-1YM - Microchip 高亮度 LED 驱动控制器,滞环降压带高边电流检测(4.5-42V,SOIC-8)
Microchip 的 MIC3203-1YM 是一款滞环降压恒流高亮度 LED 驱动控制器,带高边电流检测.它工作于 4.5V 至 42V 宽输入,驱动外部 MOSFET,开关频率高达 1.5MHz\效率超过 90%,将 LED 电流设定到 ±5% 精度,并接受专用 PWM 调光输入.-1 版本关闭了抖频功能;采用 8 脚 SOIC 封装.
产品简介
MIC3203-1YM 是一款滞环\降压\恒流的高亮度 LED(HB LED)驱动控制器,驱动外部开关 MOSFET.它为室内外建筑与氛围照明\LED 灯泡及其他通用照明提供完整方案,仅需一个宽输入降压功率级加一只电流检测电阻.
由于器件在高边检测 LED 电流并采用滞环控制,因此无需环路补偿,带来快速瞬态响应和宽输入电压下的稳定工作.片上电流检测比较器配合外部检测电阻,将可调恒定 LED 电流设定在 ±5% 以内;专用 DIM 输入支持宽范围脉冲(PWM)调光\响应迅速.
MIC3203-1 的抖频功能关闭(基础型 MIC3203 启用扩频抖动以降低 EMI),使本版本适合偏好固定开关行为的场合.高边检测让 LED 串可直接接地,开关频率高达 1.5MHz 以采用更小的外部元件,过温保护守护控制器.工作结温范围 -40°C 至 +125°C,采用 8 脚 SOIC 封装.
专家技术洞察
HB-LED 照明为什么用滞环\高边检测的控制器?
- 无需环路补偿：滞环控制省去误差放大器补偿网络,设计更简单,LED 电流对输入和调光瞬态响应更快--在 4.5-42V 范围内尤为可贵.
- 高边电流检测：在 LED 串上方检测,让 LED 直接回流到地,简化灯具的散热与布线,并允许使用单个接地参考的 MOSFET 开关.
- 外置 MOSFET\1.5MHz：驱动外部开关使功率等级与 IC 解耦,而高达 1.5MHz 的开关频率缩小电感,让一颗控制器从 MR16 灯泡到路灯灯串通用.
核心优势
宽输入范围覆盖 12V/24V LED 系统与整流低压轨,效率超过 90%.
高边电流检测配外部电阻,把可调恒定 LED 电流设到 ±5%,LED 串直接接地.
滞环控制无需环路补偿,响应快\设计简单稳健.
专用 DIM 输入支持宽范围 PWM 调光;开关高达 1.5MHz 缩小电感.带过温保护.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 滞环降压 HB-LED 驱动控制器 | 驱动外部 MOSFET |
| 制造商 | Microchip Technology | |
| 输入电压 | 4.5 V ~ 42 V | 宽范围 |
| 效率 | > 90% | 典型 |
| LED 电流精度 | ±5% | 可调恒流 |
| 电流检测 | 高边 | 外部检测电阻 |
| 控制方式 | 滞环 | 无需环路补偿 |
| 开关频率 | 高达 1.5 MHz | 由外部元件设定 |
| 调光 | 专用 DIM 输入(PWM) | 宽范围脉冲调光 |
| 抖频 | 关闭(-1 版本) | 基础型 MIC3203 带抖频降 EMI |
| 保护功能 | 过温保护 | |
| 结温范围 | -40°C ~ +125°C | |
| 封装 | 8 脚 SOIC(M) | YM = SOIC,无铅 / RoHS |
注：完整电气参数与曲线请参阅 Microchip MIC3203/MIC3203-1 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息
MIC3203-1YM 采用 8 脚 SOIC(窄体小外形,M)贴片封装.紧凑的 8 脚外形适合灯泡\灯具与照明模块中的 LED 驱动板--一颗控制器加外部 MOSFET\电感与检测电阻即构成完整的降压级.
封装无铅\符合 RoHS.适用标准 SOIC-8 焊盘图形与回流焊曲线;请把高边检测走线(VIN 与 CS)做成紧贴检测电阻的开尔文对,并让 DRV 到 MOSFET 栅极的走线尽量短,以在高频下保持快速开关.

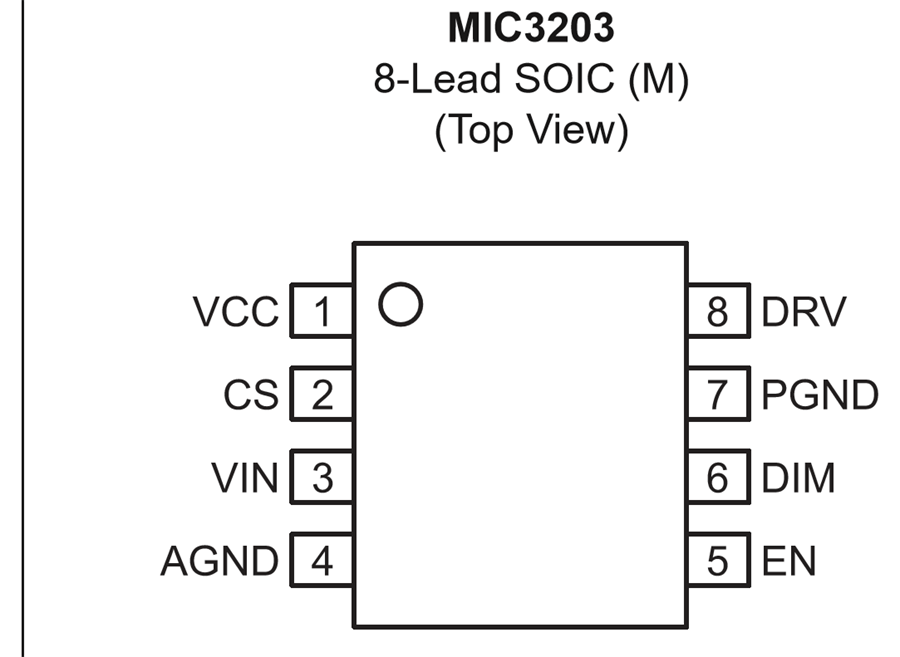

引脚配置(SOIC-8)
MIC3203-1 采用 8 脚 SOIC 引脚排布(俯视图)：
- Pin 1 - VCC：内部稳压输出 / 栅极驱动供电,对地旁路.
- Pin 2 - CS：高边电流检测输入(跨外部检测电阻).
- Pin 3 - VIN：输入电源,4.5V 至 42V;也是检测电阻的高端.
- Pin 4 - AGND：模拟地.
- Pin 5 - EN：使能输入.
- Pin 6 - DIM：调光控制输入(PWM).
- Pin 7 - PGND：栅极驱动器的功率地.
- Pin 8 - DRV：驱动外部开关 MOSFET 的栅极驱动输出.
VIN 与 CS 做成跨检测电阻的开尔文对,VCC 就近旁路.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列 LED 驱动控制器仅供参考.替代前请核实输入范围\拓扑\调光与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MIC3203YM | Microchip | 滞环降压 HB-LED 驱动,4.5-42V | SOIC-8 | 同款但启用抖频(低 EMI) |
| MIC3202YML | Microchip | 集成开关的 HB-LED 驱动 | 2x2 MLF | 内置 MOSFET 版本 |
| HV9910C | Microchip | 滞环降压 LED 驱动,最高 450V | SOIC-8 | 高压离线替代 |
| LM3409HV | TI | 滞环降压 LED 驱动,最高 75V | HVSSOP-10 | P-FET 高边替代 |
制造商信息
Microchip Technology(NASDAQ: MCHP)总部位于美国亚利桑那州钱德勒,是单片机\模拟与电源管理产品的领先供应商.MIC3203 LED 驱动控制器来自 Microchip 收购的 Micrel 模拟产品线,属其涵盖滞环降压控制器\集成开关驱动与离线方案的广泛 LED 照明产品组合.
Microchip 提供完整数据手册\参考设计与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类照明项目.
应用领域
常见问题
MIC3203-1YM 用于什么?
它是滞环降压高亮度 LED 驱动控制器,用于恒流 LED 照明--建筑与氛围照明\LED 灯泡\路灯与标识照明--从 4.5-42V 输入驱动外部 MOSFET.
MIC3203 与 MIC3203-1 有什么区别?
两者其余完全相同;MIC3203 启用开关抖频以降低 EMI,而 MIC3203-1(本料号)关闭了抖频.
LED 电流如何设定与调光?
外部高边检测电阻把恒定 LED 电流设到 ±5%,专用 DIM 输入接受 PWM 信号实现宽范围调光.
MIC3203-1 需要环路补偿吗?
不需要.它采用滞环控制,无需外部补偿网络,简化设计并加快瞬态响应.
免责声明
信息准确性：本页技术规格基于 Microchip 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MIC3203-1YM-TR 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Microchip Technology
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- DC DC Controller
- 拓扑:
- Step-Down (Buck)
- 输出数量:
- 1
- 电压 - 电源（最小值）:
- 4.5V
- 电压 - 电源（最大值）:
- 42V
- 供应商设备封装:
- 8-SOIC
- 电压 - 输出:
- -
- 电流 - 输出/通道:
- -
- 内部开关:
- No
- 频率:
- 1.5MHz
- 调光:
- PWM
- 安装类型:
- Surface Mount
- 应用:
- Lighting
- 认证:
- -
- 工作温度:
- -40°C ~ 125°C (TJ)
- 等级:
- -
- 分类:
- LED 驱动器
1. 如何在深圳市富聪科技有限公司上订购MIC3203-1YM-TR?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MIC3203-1YM-TR来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MIC3203-1YM-TR进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MIC3203-1YM-TR在内的产品;我们比任何其他客户都更关注MIC3203-1YM-TR产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MIC3203-1YM-TR显示的价格和库存准确吗?
MIC3203-1YM-TR的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MIC3203-1YM-TR的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MIC3203-1YM-TR出现问题,只有在满足以下所有条件时,我们才接受MIC3203-1YM-TR的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MIC3203-1YM-TR交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MIC3203-1YM-TR引脚图\MIC3203-1YM-TR数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
|
|
| 零件号 | MIC3203-1YM | MIC3203YM | MIC3203-1YM-TR | MIC3203YM-TR |
| 制造商 | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology |
| 系列 | - | - | - | - |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) |
| 包装 | Tube | Tube | Tape & Reel (TR) | Tape & Reel (TR) |
| 产品状态 | Active | Active | Active | Active |
| 类型 | DC DC Controller | DC DC Controller | DC DC Controller | DC DC Controller |
| 拓扑 | Step-Down (Buck) | Step-Down (Buck) | Step-Down (Buck) | Step-Down (Buck) |
| 输出数量 | 1 | 1 | 1 | 1 |
| 电压 - 电源（最小值） | 4.5V | 4.5V | 4.5V | 4.5V |
| 电压 - 电源（最大值） | 42V | 42V | 42V | 42V |
| 供应商设备封装 | 8-SOIC | 8-SOIC | 8-SOIC | 8-SOIC |
| 电压 - 输出 | - | - | - | - |
| 电流 - 输出/通道 | - | - | - | - |
| 内部开关 | No | No | No | No |
| 频率 | 1.5MHz | 1.5MHz | 1.5MHz | 1.5MHz |
| 调光 | PWM | PWM | PWM | PWM |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 应用 | Lighting | Lighting | Lighting | Lighting |
| 认证 | - | - | - | - |
| 工作温度 | -40°C ~ 125°C (TJ) | -40°C ~ 125°C (TJ) | -40°C ~ 125°C (TJ) | -40°C ~ 125°C (TJ) |
| 等级 | - | - | - | - |
