Microchip Technology MCP6L92T-E/SN
- 零件号:
- MCP6L92T-E/SN
- 制造商:
- Microchip Technology
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
MCP6L92T-E/SN.pdf
- 描述:
- IC OPAMP GP 2 CIRCUIT 8SOIC
- 数量:
单价:￥9.955400
总价:￥9.955400
- 支付方式:
- 配送方式:
库存:7,000
发送询价，我们会立即回复.
有现货 : 7,000
| 数量 | 单价 | 总价 |
| 1+ | ￥9.955400 | ￥9.955400 |
| 2500+ | ￥7.111300 | ￥17,778.250000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MCP6L92T-E/SN进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MCP6L92T-E/SN - 微芯科技 高速低噪声轨到轨运算放大器(SOIC-8)
MCP6L92T-E/SN 是微芯科技(Microchip Technology)推出的高速低噪声运算放大器, 采用轨到轨输入/输出(RRIO),2.5V~5.5V 单电源供电, 典型输入噪声电压密度仅 2.5nV/rtHz,单位增益带宽高达 20MHz, 采用 SOIC-8 封装,专为高速信号处理和精密通信接口设计.
产品介绍
MCP6L92T-E/SN 是Microchip MCP6L系列高速低噪声运算放大器的成员.该芯片基于CMOS输入级设计,实现了真正的轨到轨输入共模范围(覆盖全电源轨)和轨到轨输出摆幅,供电电压范围2.5V至5.5V.
该放大器的核心优势在于超低噪声+高带宽的组合：2.5nV/rtHz的输入噪声电压密度(@ 1kHz)远低于普通运算放大器,同时20MHz的单位增益带宽使其能够处理高速信号,这在同价位的低噪声运算放大器中十分罕见.压摆率6V/us保证了在音频和视频频段内的无失真信号放大.
封装为标准SOIC-8,与行业标准运算放大器引脚完全兼容,方便替换其他品牌的精密高速运放(如OPA2322\LT6200等).
专家技术洞察
MCP6L92T-E/SN的超低噪声高速特性使其适合哪些高精度模拟前端?
- 前置放大器黄金标准--低噪声+高带宽不可兼得?MCP6L92T-E/SN打破常规：传统观念认为低噪声运放(如AD797,0.9nV/rtHz)的带宽通常较窄(<10MHz),而高速运放(如OPA627,4.5nV/rtHz)的噪声性能又不理想.MCP6L92T-E/SN以2.5nV/rtHz噪声实现了20MHz带宽,在价格和性能的平衡点上接近完美的"全能型"低噪声前置放大器,适合从音频工作室设备到医疗成像前端的多样化需求
- 轨到轨+6V/us压摆率--视频信号处理的理想选择：MCP6L92T-E/SN的轨到轨输入消除了普通运放的输入共模死区,压摆率6V/us足以支持NTSC/PAL视频信号的4.2Vpp输出摆幅而不会出现压摆率限制失真.相比需要双电源供电的高速运放,2.5V单电源设计大幅简化了便携式视频处理电路的电源架构
- 20MHz高速ADC驱动--减少前端噪声的关键：在高速数据采集系统中,ADC前端放大器的噪声会直接叠加到量化噪声上.MCP6L92T-E/SN的2.5nV/rtHz噪声配合20MHz带宽,可以在驱动10MHz以上的ADC时保持-70dB以上的SNR,为高精度DAQ系统提供干净的前端信号
核心优势
1kHz时噪声密度仅2.5nV/rtHz,在高速运放中极为罕见,保留微弱信号的完整动态范围.
单位增益带宽20MHz,压摆率6V/us,支持视频信号和高速ADC驱动.
RRIO设计消除信号死区,输出接近电源轨,最大限度利用ADC动态范围.
标准8引脚封装,引脚与行业标准运放完全兼容,方便替换和升级.
详细规格
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 通道数 | 1 | 单路高速运算放大器 |
| 制造商 | Microchip Technology | 微芯科技 |
| 电源电压 VDD | 2.5V ~ 5.5V | 单电源供电 |
| 输入噪声电压密度 | 2.5nV/rtHz | @ 1kHz, 典型值 |
| 输入偏置电流 | 1pA | 典型值,25°C |
| 输入失调电压 | 0.5mV | 典型值,最大值3mV |
| 输入共模范围 | VSS-0.3V ~ VDD+0.3V | 轨到轨输入 |
| 输出电压摆幅 | VSS+25mV ~ VDD-25mV | @ RL=1mA, 轨到轨输出 |
| 开环增益 | 100dB | 典型值 |
| 单位增益带宽 | 20MHz | 典型值 |
| 压摆率 | 6V/us | 典型值 |
| 静态电流 | 1.2mA | 典型值 |
| 封装 | SOIC-8 | 3.9mm x 4.9mm,引脚间距1.27mm |
| 工作温度 | -40°C ~ +125°C | 扩展工业级 |
注：详细电气参数请参阅MCP6L92官方数据手册.设计工程师应在最终设计前验证所有参数.注意输入噪声在低频处会叠加1/f噪声(闪烁噪声),在极低频应用中需额外滤波处理.
封装信息

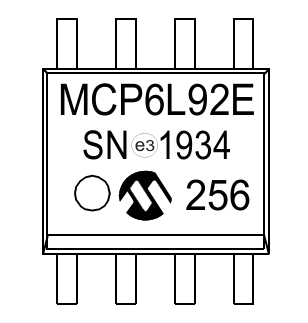

MCP6L92T-E/SN 采用 SOIC-8封装(Small Outline Integrated Circuit,8引脚小外形集成电路),封装尺寸3.9mm×4.9mm(宽×长),引脚间距1.27mm,与标准SMT工艺完全兼容.SOIC-8是运算放大器最常用的封装形式之一,与行业标准引脚排列兼容,方便替换其他品牌高速运放.
SOIC-8封装的8个引脚中包括：2个输入引脚(IN+\IN-)\1个输出引脚\2个电源引脚(VDD\VSS/地)\以及3个NC(无连接)引脚.该封装有鸥翼形引脚,焊接可靠性高,适合自动光学检测(AOI).底部无散热焊盘,热阻主要由封装塑料本体和引脚框架决定.
引脚定义(SOIC-8)
MCP6L92T-E/SN的SOIC-8封装引脚排列如下(俯视图,从缺口标记左侧起逆时针编号)：
- 引脚1 - NC(无连接)：内部未连接,可悬空或接地以增强PCB走线布局灵活性.
- 引脚2 - IN+：同向输入引脚(正相输入).
- 引脚3 - IN-：反向输入引脚(负相输入).
- 引脚4 - VSS(GND)：负电源引脚/地.
- 引脚5 - NC(无连接)：内部未连接,悬空即可.
- 引脚6 - VDD：正电源引脚.2.5V~5.5V单电源供电,建议就近放置0.1μF去耦电容.
- 引脚7 - OUT：输出引脚.轨到轨输出,可在1mA负载时摆动至距离电源轨25mV以内.
- 引脚8 - NC(无连接)：内部未连接,悬空即可.
替代型号
以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\安全算法兼容性和软件API差异.
| 型号 | 品牌 | 类型 | 封装 | 核心特点 |
|---|---|---|---|---|
| MCP6V01T-E_MS | Microchip | 单通道自归零精密运放 | MSOP-8 / SOIC-8 | 0.75μV失调,0.02μV/°C漂移,0.6MHz |
| MCP642T-E_MS | Microchip | 单通道低偏置精密运放 | MSOP-8 / SOIC-8 | 1pA偏置,450kHz,1.8V~5.5V |
| OPA2322AID | TI | 双通道低噪声精密运放 | SOIC-8 | 5nV/rtHz,20MHz,RRIO,2.2V~5.5V |
| LT6200CS8#TRPBF | ADI | 单通道低噪声高速运放 | SOIC-8 | 1.9nV/rtHz,100MHz,RRIO,2.5V~12.6V |
| AD8628ARMZ | ADI | 单通道零漂移精密运放 | MSOP-8 | 0.3μV失调,0.002μV/°C,轨到轨,2.7V~5.5V |
| MAX44248ANT | Maxim | 单通道低噪声运算放大器 | SOT-23-6 | 4.5nV/rtHz,10MHz,RRIO,1.8V~5.5V |
选型提示：选型时重点关注：带宽是否满足信号最高频率要求;噪声密度是否满足分辨率要求;供电电压是否覆盖目标电源轨;封装与PCB设计的兼容性.
制造商信息
微芯科技(Microchip Technology Inc. / NASDAQ: MCHP),总部位于美国亚利桑那州钱德勒,是全球领先的微控制器\混合信号\模拟和Flash-IP解决方案供应商.Microchip的产品线涵盖从8位到32位的微控制器\多种模拟半导体器件以及有线和无线连接解决方案.
MCP6L系列是Microchip面向通用模拟信号处理推出的运算放大器产品线,以极具竞争力的价格提供可靠的性能和广泛的封装选项.MCP6L92T-E/SN以其2.5nV/rtHz的超低噪声和20MHz高带宽组合,在中价位运算放大器市场中占据了独特地位,为成本敏感的高性能模拟前端设计提供了理想选择.
应用领域
常见问题
MCP6L92T-E_SN 主要用于什么场景?
MCP6L92T-E_SN 可根据制造商数据手册中的功能和限制用于相应电子设计.
MCP6L92T-E_SN 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于Microchip官方数据手册.我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
MCP6L92T-E/SN 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Microchip Technology
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 放大器类型:
- General Purpose
- 电路数量:
- 2
- 转换速率:
- 7V/µs
- 增益带宽积:
- 10 MHz
- -3db 带宽:
- -
- 安装类型:
- Surface Mount
- 电流 - 输入偏置:
- 1 pA
- 电压 - 输入偏移:
- 1 mV
- 输出类型:
- Rail-to-Rail
- 电流 - 电源:
- 850µA (x2 Channels)
- 电流 - 输出/通道:
- 25 mA
- 认证:
- -
- 电压 - 电源范围（最小值）:
- 2.4 V
- 供应商设备封装:
- 8-SOIC
- 等级:
- -
- 电压 - 电源范围（最大值）:
- 6 V
- 工作温度:
- -40°C ~ 125°C
1. 如何在深圳市富聪科技有限公司上订购MCP6L92T-E/SN?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MCP6L92T-E/SN来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MCP6L92T-E/SN进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MCP6L92T-E/SN在内的产品;我们比任何其他客户都更关注MCP6L92T-E/SN产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MCP6L92T-E/SN显示的价格和库存准确吗?
MCP6L92T-E/SN的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MCP6L92T-E/SN的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MCP6L92T-E/SN出现问题,只有在满足以下所有条件时,我们才接受MCP6L92T-E/SN的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MCP6L92T-E/SN交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MCP6L92T-E/SN引脚图\MCP6L92T-E/SN数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
 |
|
| 零件号 | MCP6L92T-E/SN | MCP6L92T-E/MS | MCP6L92T-E/MSVAO |
| 制造商 | Microchip Technology | Microchip Technology | Microchip Technology |
| 系列 | - | - | - |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) |
| 包装 | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| 产品状态 | Active | Active | Active |
| 放大器类型 | General Purpose | General Purpose | General Purpose |
| 电路数量 | 2 | 2 | 2 |
| 转换速率 | 7V/µs | 7V/µs | 7V/µs |
| 增益带宽积 | 10 MHz | 10 MHz | 10 MHz |
| -3db 带宽 | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount |
| 电流 - 输入偏置 | 1 pA | 1 pA | 1 pA |
| 电压 - 输入偏移 | 1 mV | 1 mV | 1 mV |
| 输出类型 | Rail-to-Rail | Rail-to-Rail | Rail-to-Rail |
| 电流 - 电源 | 850µA (x2 Channels) | 850µA (x2 Channels) | 850µA (x2 Channels) |
| 电流 - 输出/通道 | 25 mA | 25 mA | 25 mA |
| 认证 | - | - | - |
| 电压 - 电源范围（最小值） | 2.4 V | 2.4 V | 2.4 V |
| 供应商设备封装 | 8-SOIC | 8-MSOP | 8-MSOP |
| 等级 | - | - | - |
| 电压 - 电源范围（最大值） | 6 V | 6 V | 6 V |
| 工作温度 | -40°C ~ 125°C | -40°C ~ 125°C | -40°C ~ 125°C |
