Microchip Technology MCP6562T-E/MS
- 零件号:
- MCP6562T-E/MS
- 制造商:
- Microchip Technology
- 分类:
- 比较器
- 封装:
- 8-TSSOP, 8-MSOP (0.118", 3.00mm Width)
- 数据表:
-
MCP6562T-E/MS.pdf
- 描述:
- IC COMPARATOR 2 GEN PUR 8MSOP
- 数量:
单价:￥10.422300
总价:￥10.422300
- 支付方式:
- 配送方式:
库存:7,000
发送询价，我们会立即回复.
有现货 : 7,000
| 数量 | 单价 | 总价 |
| 1+ | ￥10.422300 | ￥10.422300 |
| 2500+ | ￥7.444500 | ￥18,611.250000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MCP6562T-E/MS进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MCP6562T-E/MS - 微芯科技 双路低功耗CMOS比较器
MCP6562T-E/MS 是 微芯科技 推出的 双路低功耗CMOS比较器.
产品介绍
MCP6562T-E/MS 是微芯科技(Microchip Technology)推出的双路低功耗CMOS比较器,单电源1.8V至6.0V供电,每通道静态电流仅1.6uA.在5V供电\100mV过驱动条件下,典型传播延迟仅80ns,在重视功耗的设计中依然保持快速响应.
比较器具备轨到轨输入,两个输入端可在0V至VDD全范围内摆幅而性能不受影响--对单电源系统中监测整个供电范围的电压电平至关重要.内置4.5mV(典型值)滞回电压,防止输入信号接近阈值时输出振荡,无需外置滞回电路即可满足大多数应用需求.
推挽输出级可直接与3.3V和5V逻辑系列接口,无需上拉电阻,简化了电池供电和工业监测应用中与微控制器和逻辑电路的连接.
专家技术洞察
内置滞回电压在比较器设计中的意义是什么?
- 消除输出抖动：无滞回时,当输入电压非常接近参考阈值时,噪声和热漂移会导致比较器输出在高低状态间快速振荡.4.5mV内置滞回创建清晰的转换区,确保输出产生干净的单边沿
- 降低BOM成本：在大多数应用中,4.5mV的内部滞回足以防止抖动.可避免外置滞回网络(两颗电阻),节省元器件成本和PCB面积--在大批量消费产品中尤为重要
- 超低功耗(1.6uA/通道)：在大多数时间处于睡眠模式的电池供电设备中,每通道仅消耗1.6uA的比较器唤醒电路可持续工作而不会明显影响电池寿命,实现对阈值违规的即时响应
本页面将产品说明\规格参数\封装信息\应用场景和相关型号集中到统一结构中,便于工程选型和SEO检索.最终设计仍应以官方数据手册为准.
核心优势
在电池供电设备中实现常开监测,睡眠期间不消耗电池电量.
足以应对USB Type-C PD检测\窗口比较器和过零检测.
在整个0V至VDD范围内监测信号,电源轨附近无输入余量损失.
防止阈值附近输出振荡,无需外部滞回元件.
详细规格
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 双路低功耗CMOS比较器 | 推挽输出 |
| 制造商 | Microchip Technology | 美国 |
| 供电电压 | 1.8V至6.0V | 单电源 |
| 通道数 | 2 | - |
| 静态电流 | 1.6 uA/通道(典型值) | 5V供电时 |
| 传播延迟 | 80 ns(典型值) | 5V供电,100mV过驱动 |
| 输入失调电压 | +/-10 mV(最大值) | - |
| 输入共模范围 | 0V至VDD | 轨到轨输入 |
| 输出类型 | 推挽输出 | 单地参考 |
| 滞回电压 | 内置4.5mV(典型值) | 防止输出抖动 |
| 工作温度 | -40C至+125C | 工业级 |
| 封装 | MSOP-8 / SOIC-8 | 8引脚 |
| 安装方式 | 表面贴装(SMT) | 回流焊兼容 |
注：详细电气参数请参阅官方数据手册.如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.

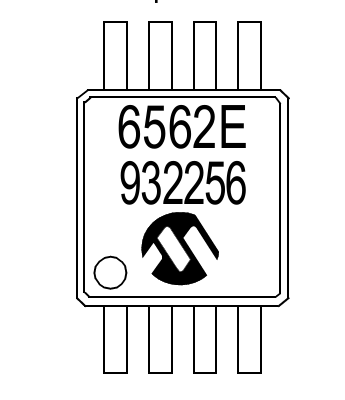

封装信息
MCP6562T-E/MS 提供 MSOP-8(微型缩小外形封装,8引脚)和 SOIC-8(小型集成电路线封装,8引脚)两种表面贴装封装.两种封装均紧凑小巧,兼容标准SMT贴片设备.SOIC-8引脚间距1.27mm,MSOP-8采用更密的0.65mm间距,适用于空间关键应用.
每种封装内置两路独立比较器,共享电源引脚配置：VDD(正电源)和VSS(地)两路共享,每路比较器有独立反相(-)和非反相(+)输入端及单一输出引脚.
引脚定义
MCP6562T-E/MS的MSOP-8/SOIC-8封装为两路比较器提供引脚,共享电源引脚：
- 引脚1\5 - 输出：通道1输出(引脚1)和通道2输出(引脚5).推挽输出--与3.3V/5V逻辑接口连接时无需外部上拉.
- 引脚2\6 - 非反相输入(+)：通道1非反相输入(引脚2)和通道2非反相输入(引脚6).输入范围：0V至VDD.
- 引脚3\7 - 反相输入(-)：通道1反相输入(引脚3)和通道2反相输入(引脚7).连接参考电压以进行阈值检测.
- 引脚4\8 - 电源：引脚4 = VSS(地);引脚8 = VDD(正电源,1.8V至6.0V).
替代型号
以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\安全算法兼容性和软件API差异.
| 型号 | 品牌 | 安全算法 | 接口 | 核心特点 |
|---|---|---|---|---|
| MCP6561T-E/LT | Microchip | 单路比较器 / 1.8V至6V / 1.6uA | SC-70-5/SOT-23-5 | 单路版本,相同电气规格,同系列 |
| MCP33111T-10E/MC | Microchip | 单路比较器 / 1.65V至5.5V / 1.4uA | SC-70-5 | 更低功耗单路比较器,不同封装 |
| LPV7215MF | Texas Instruments | 比较器 / 1.8V至5.5V / 0.6uA | SOT-23-5 | 更低功耗(0.6uA),更慢传播延迟(12us),非轨到轨输入 |
| TLV3491AID | Texas Instruments | 双路比较器 / 1.8V至5.5V / 1.2uA | SOIC-8/MSOP-8 | 更低供电电流,无内置滞回,需外置电阻 |
| MAX941ESA | Maxim Integrated | 双路比较器 / 2.7V至5.5V / 4uA | SOIC-8 | 更快(2us传播延迟),内置滞回,供电范围更窄 |
制造商信息
微芯科技 Microchip Technology Inc.(NASDAQ: MCHP),总部位于美国亚利桑那州钱德勒,是全球领先的微控制器\模拟\FPGA和连接解决方案供应商.微芯科技的比较器和运放产品线涵盖纳瓦级功耗到高速系列,服务于工业控制\汽车电子\消费电子和医疗设备全球市场.
MCP6562属于微芯科技1.6uA单/双比较器系列,核心差异化在于轨到轨输入和内置滞回电压,减少空间受限和电池供电应用中的外部元器件数量.
应用领域
常见问题
MCP6562T-E_MS 主要用于什么场景?
MCP6562T-E_MS 可根据制造商数据手册中的功能和限制用于相应电子设计.
MCP6562T-E_MS 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于官方数据手册.我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
MCP6562T-E/MS 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Microchip Technology
- 封装/外壳:
- 8-TSSOP, 8-MSOP (0.118", 3.00mm Width)
- 系列:
- -
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- General Purpose
- 元件数:
- 2
- 电压 - 供电，单/双 (±):
- 1.8V ~ 5.5V
- 触点表面处理:
- 10mV @ 5.5V
- 电压 - 输入补偿（最大值）:
- 1pA @ 5.5V
- 设备:
- 8-MSOP
- 电流 - 输入偏置（最大值）:
- 50mA
- 电流 - 输出（典型值）:
- 130µA
- 输出类型:
- CMOS, Push-Pull, Rail-to-Rail, TTL
- 电流 - 静态（最大值）:
- 66dB CMRR, 70dB PSRR
- CMRR，PSRR（典型值）:
- 80ns
- 资质:
- Surface Mount
- 传播延迟（最大值）:
- 5mV
- 等级:
- -
- 滞后:
- -40°C ~ 125°C
- 工作温度:
- -
- 分类:
- 比较器
1. 如何在深圳市富聪科技有限公司上订购MCP6562T-E/MS?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MCP6562T-E/MS来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MCP6562T-E/MS进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MCP6562T-E/MS在内的产品;我们比任何其他客户都更关注MCP6562T-E/MS产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MCP6562T-E/MS显示的价格和库存准确吗?
MCP6562T-E/MS的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MCP6562T-E/MS的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MCP6562T-E/MS出现问题,只有在满足以下所有条件时,我们才接受MCP6562T-E/MS的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MCP6562T-E/MS交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MCP6562T-E/MS引脚图\MCP6562T-E/MS数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
 |
|
|
| 零件号 | MCP6562T-E/MS | MCP6562T-E/SN | MCP6562T-E/MSVAO | MCP6562T-E/SNVAO |
| 制造商 | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology |
| 封装/外壳 | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) | 8-SOIC (0.154", 3.90mm Width) | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) | 8-SOIC (0.154", 3.90mm Width) |
| 系列 | - | - | - | - |
| 包装 | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| 产品状态 | Active | Active | Active | Active |
| 类型 | General Purpose | General Purpose | General Purpose | General Purpose |
| 元件数 | 2 | 2 | 2 | 2 |
| 电压 - 供电，单/双 (±) | 1.8V ~ 5.5V | 1.8V ~ 5.5V | 1.8V ~ 5.5V | 1.8V ~ 5.5V |
| 触点表面处理 | 10mV @ 5.5V | 10mV @ 5.5V | 10mV @ 5.5V | 10mV @ 5.5V |
| 电压 - 输入补偿（最大值） | 1pA @ 5.5V | 1pA @ 5.5V | 1pA @ 5.5V | 1pA @ 5.5V |
| 设备 | 8-MSOP | 8-SOIC | 8-MSOP | 8-SOIC |
| 电流 - 输入偏置（最大值） | 50mA | 50mA | 50mA | 50mA |
| 电流 - 输出（典型值） | 130µA | 130µA | 130µA | 130µA |
| 输出类型 | CMOS, Push-Pull, Rail-to-Rail, TTL | CMOS, Push-Pull, Rail-to-Rail, TTL | CMOS, Push-Pull, Rail-to-Rail, TTL | CMOS, Push-Pull, Rail-to-Rail, TTL |
| 电流 - 静态（最大值） | 66dB CMRR, 70dB PSRR | 66dB CMRR, 70dB PSRR | 66dB CMRR, 70dB PSRR | 66dB CMRR, 70dB PSRR |
| CMRR，PSRR（典型值） | 80ns | 80ns | 80ns | 80ns |
| 资质 | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 传播延迟（最大值） | 5mV | 5mV | 5mV | 5mV |
| 等级 | - | - | AEC-Q100 | AEC-Q100 |
| 滞后 | -40°C ~ 125°C | -40°C ~ 125°C | -40°C ~ 125°C | -40°C ~ 125°C |
| 工作温度 | - | - | Automotive | Automotive |
