Microchip Technology MCP6044T-I/ST
- 零件号:
- MCP6044T-I/ST
- 制造商:
- Microchip Technology
- 封装:
- 14-TSSOP (0.173", 4.40mm Width)
- 数据表:
-
MCP6044T-I/ST.pdf
- 描述:
- IC OPAMP GP 4 CIRCUIT 14TSSOP
- 数量:
单价:￥9.722300
总价:￥9.722300
- 支付方式:
- 配送方式:
库存:7,500
发送询价，我们会立即回复.
有现货 : 7,500
| 数量 | 单价 | 总价 |
| 1+ | ￥9.722300 | ￥9.722300 |
| 2500+ | ￥6.944700 | ￥17,361.750000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MCP6044T-I/ST进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MCP6044T-I/ST - 微芯科技 四路运算放大器(Rail-to-Rail输入/输出)
MCP6044T-I/ST 是 微芯科技 推出的 四路运算放大器(Rail-to-Rail输入/输出).
产品介绍
MCP6044T-I/ST 是微芯科技(Microchip Technology)推出的四路运算放大器,具备轨到轨输入和输出能力,支持2.5V至6.0V单电源供电,每路放大器静态电流仅115uA,是便携式和电池供电仪表系统的理想选择.
轨到轨输入级使放大器能够处理覆盖整个供电电压范围的信号,在电源轨附近不会产生信号失真--这是低压单电源设计中的关键优势.轨到轨输出级可最大化动态范围,确保输出电压在正常负载条件下可在任一电源轨的50mV以内摆幅.
1.2MHz的增益带宽积和0.6V/us压摆率为大多数信号调理和有源滤波应用提供足够的带宽,包括抗混叠滤波器\仪表放大器前级和工业数据采集系统中的传感器信号放大.
专家技术洞察
为什么轨到轨输入在低压单电源运算放大器设计中至关重要?
- 最大化动态范围：在3.3V或5V单电源系统中,传统运放的输入范围受限,最多会损失30%的供电电压作为不可用余量.轨到轨输入消除了这一盲区,允许满量程信号覆盖整个供电范围--对最大化ADC分辨率利用率至关重要
- 简化电平移位：轨到轨输入放大器可直接处理接地参考信号,无需虚拟地或负电源,简化了单电源数据采集前端的BOM和布板复杂度
- 低静态电流(115uA/路)：使用单芯片四路放大器可减少PCB面积\消除通道间失配--MCP6044每通道115uA意味着四路放大器总静态电流仅约460uA
本页面将产品说明\规格参数\封装信息\应用场景和相关型号集中到统一结构中,便于工程选型和SEO检索.最终设计仍应以官方数据手册为准.
核心优势
在整个供电范围内全信号摆幅--电源轨附近无盲区,最大化ADC动态范围.
每通道115uA;四路总静态电流仅约460uA,电池供电仪表的理想选择.
兼容3.3V和5V电源轨;适用于便携式和工业5V系统.
-40C至+125C工作温度范围,适用于工业自动化和汽车环境.
详细规格
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 四路运算放大器,轨到轨输入/输出 | MCP6H01系列 |
| 制造商 | Microchip Technology | 美国 |
| 供电电压 | 2.5V至6.0V | 单电源 |
| 通道数 | 4 | - |
| 静态电流 | 115 uA/路(典型值) | 5V供电,无负载 |
| GBW | 1.2 MHz(典型值) | - |
| 压摆率 | 0.6 V/us(典型值) | - |
| 输入失调电压 | 1 mV(最大值) | - |
| 输入偏置电流 | 1 pA(典型值) | - |
| 共模抑制比 | 85 dB(典型值) | - |
| 输出摆幅 | 轨到轨 | 距电源轨50mV以内 |
| 工作温度 | -40C至+125C | 工业级 |
| 封装 | TSSOP-14 | 14引脚 |
| 安装方式 | 表面贴装(SMT) | 回流焊兼容 |
注：详细电气参数请参阅官方数据手册.如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
封装信息
MCP6044T-I/ST 采用 TSSOP-14(超薄缩小外形封装,14引脚)表面贴装封装.TSSOP是一种紧凑型低剖面封装,非常适合空间受限的应用.封装高度约1.1mm,引脚间距0.65mm,与标准SMT贴片设备完全兼容.
四路放大器共享电源引脚(VDD\VSS),但具有独立的输入和输出引脚,可实现灵活的电路配置.引脚分配遵循Microchip标准四路运放引脚定义.

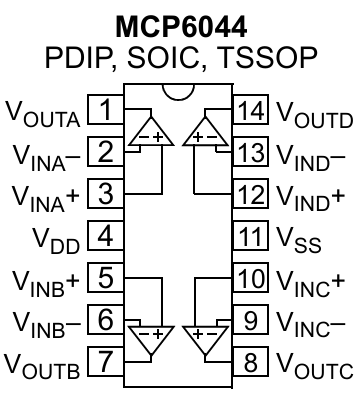

引脚定义
MCP6044T-I/ST的TSSOP-14封装为四路放大器提供独立的输入和输出引脚：
- 引脚1\7\8\14 - 输出引脚：放大器输出引脚,各输出在正常负载条件下可在任一电源轨50mV以内摆幅.
- 引脚2\6\9\13 - 反相输入(-)：反相输入端,通过电阻网络施加负反馈以设置闭环增益.
- 引脚3\5\10\12 - 非反相输入(+)：非反相输入端,连接信号源或参考电压.
- 引脚4\11 - 电源：引脚4 = VDD(正电源,2.5V至6.0V);引脚11 = VSS(地/负电源).
替代型号
以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\安全算法兼容性和软件API差异.
| 型号 | 品牌 | 安全算法 | 接口 | 核心特点 |
|---|---|---|---|---|
| MCP6004T-I/ST | Microchip | 四路运放 / 1.8V至6V / 1MHz | MSOP-14/TSSOP-14 | 引脚兼容,扩展温度范围,同系列 |
| MCP6244T-E/ST | Microchip | 四路运放 / 1.8V至5.5V / 550kHz | TSSOP-14 | 更低GBW(550kHz),成本更低,同引脚定义 |
| MCP6L04T-I/ST | Microchip | 四路运放 / 1.8V至6V / 2MHz | TSSOP-14 | 更高GBW(2MHz),更低噪声(9nV/sqrt(Hz)),工业温度 |
| LM324DR | Texas Instruments | 四路运放 / 3V至32V / 1.2MHz | SOIC-14/TSSOP-14 | 更宽供电范围,非轨到轨,引脚定义不同 |
| OPA4340UA | Texas Instruments | 四路运放 / 2.5V至5.5V / 5.5MHz RRIO | SOIC-14/TSSOP-14 | 更高GBW(5.5MHz),真正轨到轨,不同品牌 |
制造商信息
微芯科技 Microchip Technology Inc.(NASDAQ: MCHP),总部位于美国亚利桑那州钱德勒,是全球领先的微控制器\模拟\FPGA和连接解决方案供应商.微芯科技的运算放大器产品线涵盖精密低失调\高速和低功耗等多个系列,服务于工业控制\汽车电子\消费电子和医疗设备全球市场.
MCP6044四路运放是微芯科技增强平台运算放大器系列的一员,秉承宽供电范围\轨到轨性能和低功耗的共同设计理念.TSSOP-14封装在多通道信号处理应用中实现高通道密度.
应用领域
常见问题
MCP6044T-I_ST 主要用于什么场景?
MCP6044T-I_ST 可根据制造商数据手册中的功能和限制用于相应电子设计.
MCP6044T-I_ST 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于官方数据手册.我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
MCP6044T-I/ST 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Microchip Technology
- 系列:
- -
- 封装/外壳:
- 14-TSSOP (0.173", 4.40mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 放大器类型:
- General Purpose
- 电路数量:
- 4
- 转换速率:
- 0.003V/µs
- 增益带宽积:
- 14 kHz
- -3db 带宽:
- -
- 安装类型:
- Surface Mount
- 电流 - 输入偏置:
- 1 pA
- 电压 - 输入偏移:
- 3 mV
- 输出类型:
- Rail-to-Rail
- 电流 - 电源:
- 600nA (x4 Channels)
- 电流 - 输出/通道:
- 20 mA
- 认证:
- -
- 电压 - 电源范围（最小值）:
- 1.4 V
- 供应商设备封装:
- 14-TSSOP
- 等级:
- -
- 电压 - 电源范围（最大值）:
- 6 V
- 工作温度:
- -40°C ~ 85°C (TA)
1. 如何在深圳市富聪科技有限公司上订购MCP6044T-I/ST?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MCP6044T-I/ST来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MCP6044T-I/ST进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MCP6044T-I/ST在内的产品;我们比任何其他客户都更关注MCP6044T-I/ST产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MCP6044T-I/ST显示的价格和库存准确吗?
MCP6044T-I/ST的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MCP6044T-I/ST的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MCP6044T-I/ST出现问题,只有在满足以下所有条件时,我们才接受MCP6044T-I/ST的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MCP6044T-I/ST交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MCP6044T-I/ST引脚图\MCP6044T-I/ST数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
 |
|
|
| 零件号 | MCP6044T-I/SL | MCP6044T-I/ST | MCP6044T-E/SL | MCP6044T-E/ST |
| 制造商 | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology |
| 系列 | - | - | - | - |
| 封装/外壳 | 14-SOIC (0.154", 3.90mm Width) | 14-TSSOP (0.173", 4.40mm Width) | 14-SOIC (0.154", 3.90mm Width) | 14-TSSOP (0.173", 4.40mm Width) |
| 包装 | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| 产品状态 | Active | Active | Active | Active |
| 放大器类型 | General Purpose | General Purpose | General Purpose | General Purpose |
| 电路数量 | 4 | 4 | 4 | 4 |
| 转换速率 | 0.003V/µs | 0.003V/µs | 0.003V/µs | 0.003V/µs |
| 增益带宽积 | 14 kHz | 14 kHz | 14 kHz | 14 kHz |
| -3db 带宽 | - | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 电流 - 输入偏置 | 1 pA | 1 pA | 1 pA | 1 pA |
| 电压 - 输入偏移 | 3 mV | 3 mV | 3 mV | 3 mV |
| 输出类型 | Rail-to-Rail | Rail-to-Rail | Rail-to-Rail | Rail-to-Rail |
| 电流 - 电源 | 600nA (x4 Channels) | 600nA (x4 Channels) | 600nA (x4 Channels) | 600nA (x4 Channels) |
| 电流 - 输出/通道 | 20 mA | 20 mA | 20 mA | 20 mA |
| 认证 | - | - | - | - |
| 电压 - 电源范围（最小值） | 1.4 V | 1.4 V | 1.4 V | 1.4 V |
| 供应商设备封装 | 14-SOIC | 14-TSSOP | 14-SOIC | 14-TSSOP |
| 等级 | - | - | - | - |
| 电压 - 电源范围（最大值） | 6 V | 6 V | 6 V | 6 V |
| 工作温度 | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 125°C (TA) | -40°C ~ 125°C (TA) |
