Microchip Technology MCP602T-I/SN
- 零件号:
- MCP602T-I/SN
- 制造商:
- Microchip Technology
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
MCP602T-I/SN.pdf
- 描述:
- IC CMOS 2 CIRCUIT 8SOIC
- 数量:
单价:￥2.395400
总价:￥2.395400
- 支付方式:
- 配送方式:
库存:9,900
发送询价，我们会立即回复.
有现货 : 9,900
| 数量 | 单价 | 总价 |
| 1+ | ￥2.395400 | ￥2.395400 |
| 3300+ | ￥1.710800 | ￥5,645.640000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MCP602T-I/SN进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MCP602T-I/SN - 微芯科技 单路低噪声轨到轨运算放大器(SOIC-8)
MCP602T-I/SN 是微芯科技(Microchip Technology)推出的单路低噪声运算放大器, 采用轨到轨输入/输出(Rail-to-Rail I/O),2.7V~5.5V 单电源供电, 典型输入噪声电压密度仅 6.5nV/rtHz,内置单位增益缓冲器稳定输出, 采用 SOIC-8 封装,专为精密信号调理和传感器接口设计.
产品介绍
MCP602T-I/SN 是Microchip MCP6xx系列精密运算放大器的成员之一.该芯片基于CMOS输入级设计,实现了真正的轨到轨输入共模范围(从VSS-0.3V到VDD+0.3V)和轨到轨输出摆幅(输出可摆动至VDD 10mV以内).供电电压范围2.7V~5.5V,与3.3V和5V逻辑系统完美兼容.
该放大器的核心优势在于极低的输入噪声电压密度(6.5nV/rtHz @ 1kHz)和极低的输入偏置电流(典型值1pA),使其成为高阻抗传感器接口(如热电偶放大器\光电二极管前置放大器\惠斯通电桥放大器)的理想选择.单位增益带宽7MHz,压摆率2.5V/us,可支持音频范围的信号处理.
封装为标准SOIC-8(也有SOIC-14和MSOP/TSSOP选项),与行业标准运算放大器引脚完全兼容,方便在现有设计中替换其他品牌的精密运放(如OPA234\TLV274等).
专家技术洞察
在精密传感器接口电路中,MCP602T-I/SN有哪些突出的设计优势?
- 极低输入噪声--高阻抗传感器的关键参数：热电偶\应变片\电化学传感器等高阻抗输出信号极易受到放大器输入噪声的干扰.MCP602T-I/SN的6.5nV/rtHz噪声密度在1kHz处远低于同等价位的大部分运放,配合低至1pA的输入偏置电流,可使100kΩ传感器源阻抗的热噪声(~4nV/rtHz)成为主导噪声源,从而保留传感器的全部动态范围
- 轨到轨I/O消除信号死区：传统运放的输入共模范围通常限制在正负电源轨之间各1V以上的区间,导致近地信号无法被线性放大.MCP602T-I/SN的轨到轨输入允许输入信号从负电源轨延伸至正电源轨;轨到轨输出可在负载1mA时摆动至距离任一电源轨10mV以内,最大限度利用ADC的动态范围
- 单位增益稳定+Class A输出级设计：MCP602T-I/SN内部采用补偿电容和Class A输出级设计,在单位增益(闭环增益=1)下稳定工作,无需外部补偿电容,既简化了PCB布局,又保证了在各种负载条件下的线性性能
核心优势
1kHz时仅6.5nV/rtHz,完美保留高阻抗传感器的全部动态范围,特别适合热电偶和桥式传感器接口.
输入共模范围扩展至全电源轨,输出可摆动至电源轨10mV以内,最大限度利用ADC动态范围.
典型1pA input bias current,支持兆欧级传感器源阻抗而无需额外缓冲电路,大幅降低系统BOM成本.
单位增益带宽7MHz,压摆率2.5V/us,单位增益闭环稳定,Class A输出级设计,线性输出无交越失真.
详细规格
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 通道数 | 1 | 单路运算放大器 |
| 制造商 | Microchip Technology | 微芯科技 |
| 电源电压 VDD | 2.7V ~ 5.5V | 单电源供电 |
| 输入噪声电压密度 | 6.5nV/rtHz | @ 1kHz, 典型值 |
| 输入偏置电流 | 1pA | 典型值,25°C |
| 输入失调电压 | 0.5mV | 典型值,最大值2mV |
| 输入共模范围 | VSS-0.3V ~ VDD+0.3V | 轨到轨输入 |
| 输出电压摆幅 | VSS+10mV ~ VDD-10mV | @ RL=1mA, 轨到轨输出 |
| 开环增益 | 110dB | 典型值 |
| 单位增益带宽 | 7MHz | 典型值 |
| 压摆率 | 2.5V/us | 典型值 |
| 静态电流 | 0.85mA | 典型值,per channel |
| 封装 | SOIC-8 | 3.9mm×4.9mm,引脚间距1.27mm |
| 工作温度 | -40°C ~ +85°C | 工业级 |
注：详细电气参数请参阅MCP602官方数据手册.设计工程师应在最终设计前验证所有参数.注意输入噪声在低频处会叠加1/f噪声(闪烁噪声),在极低频应用中需额外滤波处理.

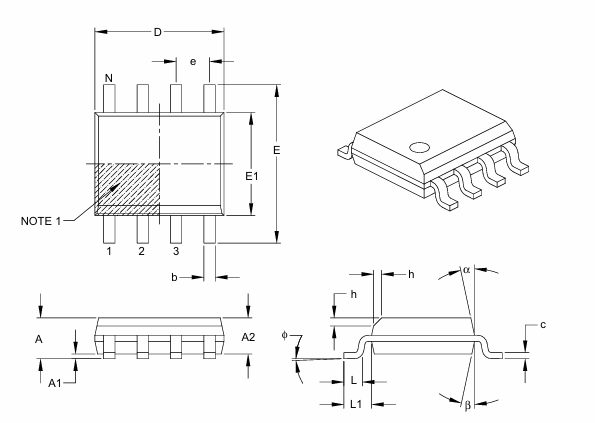

封装信息
MCP602T-I/SN 采用 SOIC-8封装(Small Outline Integrated Circuit,8引脚小外形集成电路),封装尺寸3.9mm×4.9mm(宽×长),引脚间距1.27mm,与标准SMT工艺完全兼容.SOIC-8是运算放大器最常用的封装形式之一,与行业标准引脚排列兼容,方便替换其他品牌运放.
SOIC-8封装的8个引脚中包括：2个输入引脚(IN+\IN-)\1个输出引脚\2个电源引脚(VDD\VSS/地)\以及3个NC(无连接)引脚.该封装有鸥翼形引脚,焊接可靠性高,适合自动光学检测(AOI).底部无散热焊盘,热阻主要由封装塑料本体和引脚框架决定.
引脚定义(SOIC-8)
MCP602T-I/SN的SOIC-8封装引脚排列如下(俯视图,从缺口标记左侧起逆时针编号)：
- 引脚1 - NC(无连接)：内部未连接,可悬空或接地以增强PCB走线布局灵活性.
- 引脚2 - IN+(同相输入)：同相(正)输入端.输入阻抗极高(典型>10^13Ω),输入偏置电流极低(1pA).
- 引脚3 - IN-(反相输入)：反相(负)输入端.输入偏置电流与IN+相同,均为1pA量级.
- 引脚4 - VSS(负电源/地)：负电源端.对于单电源应用,接地(0V).对于双电源应用,接负电源(如-2.5V).
- 引脚5 - NC(无连接)：内部未连接,悬空.
- 引脚6 - OUTPUT(输出)：放大器输出端.轨到轨输出,可驱动1mA以上负载(负载越重输出摆幅越受限).
- 引脚7 - VDD(正电源)：正电源输入端,2.7V~5.5V单电源供电.建议在VDD与VSS之间就近放置0.1uF去耦电容.
- 引脚8 - NC(无连接)：内部未连接,悬空.
替代型号
以下替代型号可供参考.如需选用,使用前请验证供电电压\带宽\噪声规格\封装兼容性和引脚排列差异.
| 型号 | 品牌 | 类型 | 封装 | 核心特点 |
|---|---|---|---|---|
| MCP6001RT-I/OT | Microchip | 单路低功耗 / RRIO | SOT-23-5 | 单路,1.8V~6V宽电压,1MHz GBW,功耗最低版本 |
| MCP6231T-E/SN | Microchip | 单路中速 / RRIO | SOIC-8 | 单路,1.8V~6V,500kHz GBW,适合电池供电 |
| MCP6273T-E/SN | Microchip | 单路高速 / RRIO | SOIC-8 | 单路,2V~6V,15MHz GBW,SR=10V/us,高速版 |
| TLV272IP | TI | 双路RRIO / 3.3V/5V | PDIP-8 | 双路,2.7V~16V,3MHz GBW,与MCP602引脚不同(需改板) |
| OPA2340EA | TI | 单路精密 / 轨到轨 | SOIC-8 | 单路,2.5V~5.5V,5.5MHz GBW,Vos=0.5mV |
| LM324DR | TI | 四路通用 / 非RRO | SOIC-14 | 四路,3V~32V,1MHz GBW,非轨到轨输出,成本最低 |
| MAX4420EUA | Maxim | 单路高速 / 非RRO | MSOP-8 | 单路,4.5V~15V,20MHz GBW,SR=20V/us,高速运放 |
选型提示：MCP602T-I/SN的核心优势是噪声极低且为轨到轨I/O,适合精密传感器接口.若对带宽和压摆率有更高要求(信号频率>100kHz),可考虑MCP6273(15MHz GBW,10V/us SR);若追求更低功耗(电池供电),可选MCP6001(静态电流50uA).
制造商信息
微芯科技 Microchip Technology Inc.(NASDAQ: MCHP),总部位于美国亚利桑那州钱德勒市,是全球领先的微控制器\模拟芯片和Flash-IP解决方案供应商.Microchip的运算放大器产品线(MCP6xx系列)覆盖从通用运放到精密仪表放大器的完整品类,以高性价比和引脚兼容替代方案(兼容TI\Maxim\ST等主流品牌)著称.
MCP602属于Microchip精密运算放大器家族,定位介于通用运放(如MCP6001/2/4系列)和高端仪表放大器(如MCP6N11)之间.其核心特点是将低噪声(6.5nV/rtHz)与轨到轨I/O结合,同时提供SOIC-8\SOT-23-5\MSOP-8等多种封装选项,与行业标准引脚完全兼容,方便工程师在不同精度需求和PCB空间约束下灵活选型.
应用领域
常见问题
MCP602T-I_SN 主要用于什么场景?
MCP602T-I_SN 可根据制造商数据手册中的功能和限制用于相应电子设计.
MCP602T-I_SN 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于MCP602官方数据手册.我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
MCP602T-I/SN 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Microchip Technology
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 放大器类型:
- CMOS
- 电路数量:
- 2
- 转换速率:
- 2.3V/µs
- 增益带宽积:
- 2.8 MHz
- -3db 带宽:
- -
- 安装类型:
- Surface Mount
- 电流 - 输入偏置:
- 1 pA
- 电压 - 输入偏移:
- 700 µV
- 输出类型:
- Rail-to-Rail
- 电流 - 电源:
- 230µA (x2 Channels)
- 电流 - 输出/通道:
- 22 mA
- 认证:
- -
- 电压 - 电源范围（最小值）:
- 2.7 V
- 供应商设备封装:
- 8-SOIC
- 等级:
- -
- 电压 - 电源范围（最大值）:
- 6 V
- 工作温度:
- -40°C ~ 85°C (TA)
1. 如何在深圳市富聪科技有限公司上订购MCP602T-I/SN?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MCP602T-I/SN来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MCP602T-I/SN进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MCP602T-I/SN在内的产品;我们比任何其他客户都更关注MCP602T-I/SN产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MCP602T-I/SN显示的价格和库存准确吗?
MCP602T-I/SN的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MCP602T-I/SN的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MCP602T-I/SN出现问题,只有在满足以下所有条件时,我们才接受MCP602T-I/SN的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MCP602T-I/SN交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MCP602T-I/SN引脚图\MCP602T-I/SN数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
 |
|
|
|
| 零件号 | MCP602T-I/SN | MCP602T-E/ST | MCP602T-I/ST | MCP602T-E/SN | MCP602T-E/STVAO |
| 制造商 | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology |
| 系列 | - | - | - | - | - |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) | 8-TSSOP (0.173", 4.40mm Width) | 8-TSSOP (0.173", 4.40mm Width) | 8-SOIC (0.154", 3.90mm Width) | 8-TSSOP (0.173", 4.40mm Width) |
| 包装 | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| 产品状态 | Active | Active | Active | Active | Active |
| 放大器类型 | CMOS | CMOS | CMOS | CMOS | CMOS |
| 电路数量 | 2 | 2 | 2 | 2 | 2 |
| 转换速率 | 2.3V/µs | 2.3V/µs | 2.3V/µs | 2.3V/µs | 2.3V/µs |
| 增益带宽积 | 2.8 MHz | 2.8 MHz | 2.8 MHz | 2.8 MHz | 2.8 MHz |
| -3db 带宽 | - | - | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 电流 - 输入偏置 | 1 pA | 1 pA | 1 pA | 1 pA | 1 pA |
| 电压 - 输入偏移 | 700 µV | 700 µV | 700 µV | 700 µV | 700 µV |
| 输出类型 | Rail-to-Rail | Rail-to-Rail | Rail-to-Rail | Rail-to-Rail | Rail-to-Rail |
| 电流 - 电源 | 230µA (x2 Channels) | 230µA (x2 Channels) | 230µA (x2 Channels) | 230µA (x2 Channels) | 230µA (x2 Channels) |
| 电流 - 输出/通道 | 22 mA | 22 mA | 22 mA | 22 mA | 22 mA |
| 认证 | - | - | - | - | AEC-Q100 |
| 电压 - 电源范围（最小值） | 2.7 V | 2.7 V | 2.7 V | 2.7 V | 2.7 V |
| 供应商设备封装 | 8-SOIC | 8-TSSOP | 8-TSSOP | 8-SOIC | 8-TSSOP |
| 等级 | - | - | - | - | Automotive |
| 电压 - 电源范围（最大值） | 6 V | 6 V | 6 V | 6 V | 6 V |
| 工作温度 | -40°C ~ 85°C (TA) | -40°C ~ 125°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 125°C (TA) | -40°C ~ 125°C (TA) |
