Microchip Technology MCP23017-E/SO
- 零件号:
- MCP23017-E/SO
- 制造商:
- Microchip Technology
- 分类:
- I/O 扩展器
- 封装:
- 28-SOIC (0.295", 7.50mm Width)
- 数据表:
-
MCP23017-E/SO.pdf
- 描述:
- IC XPNDR 1.7MHZ I2C 28SOIC
- 数量:
单价:￥10.110800
总价:￥10.110800
- 支付方式:
- 配送方式:
库存:5,600
发送询价，我们会立即回复.
有现货 : 5,600
| 数量 | 单价 | 总价 |
| 1+ | ￥10.110800 | ￥10.110800 |
| 1000+ | ￥7.221900 | ￥7,221.900000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MCP23017-E/SO进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MCP23017-E/SO - Microchip 16位IO扩展芯片(I2C接口 / SOP-28 / 支持中断)
MCP23017-E/SO 是微芯科技推出的16位GPIO扩展芯片,通过I2C接口仅需2个微控制器引脚即可扩展16个可独立配置的IO口,大幅降低系统复杂度与成本.
该芯片每个IO引脚支持1.8V~5.5V独立电平(不受VCC影响),无需外部电平转换器即可桥接不同电压系统.芯片支持硬件中断功能,每个引脚可独立配置中断-on-change或中断比较模式,显著减少MCU轮询负担,提升
产品介绍
MCP23017-E/SO 是微芯科技推出的16位GPIO扩展芯片,通过I2C接口仅需2个微控制器引脚即可扩展16个可独立配置的IO口,大幅降低系统复杂度与成本.
该芯片每个IO引脚支持1.8V~5.5V独立电平(不受VCC影响),无需外部电平转换器即可桥接不同电压系统.芯片支持硬件中断功能,每个引脚可独立配置中断-on-change或中断比较模式,显著减少MCU轮询负担,提升系统响应速度.
MCP23017通过3个地址引脚(A0/A1/A2)配置I2C地址,最多8片芯片可共用同一I2C总线,扩展至128个IO口.芯片采用SOP-28宽体封装,内置上电复位(POR)和看门狗定时器,支持100kHz和400kHz两种I2C速度模式.
专家技术洞察
选用该型号时应结合官方数据手册核对封装\引脚\工作限制和应用说明.量产前还需要确认降额设计\PCB布局和认证要求.
本页面将产品说明\规格参数\封装信息\应用场景和相关型号集中到统一结构中,便于工程选型和SEO检索.最终设计仍应以官方数据手册为准.
核心优势
通过I2C接口(100kHz/400kHz)扩展16个IO口,大幅节省微控制器引脚资源
每个IO引脚独立支持1.8V~5.5V电平,桥接不同电压系统,无需外部电平转换芯片
每个引脚支持中断-on-change和中断比较模式,减少MCU轮询,提升系统响应速度
通过A0/A1/A2地址引脚配置,最多8片MCP23017共用I2C总线,扩展至128个IO口
详细规格
| 参数 | 数值 | 备注 |
|---|---|---|
| 器件类型 | 16位IO扩展芯片 | GPIO扩展器 |
| 制造商 | Microchip | 丰富的IO扩展产品线 |
| 接口 | I2C(100kHz/400kHz) | 2线串行接口 |
| IO电压 | 1.8V ~ 5.5V(独立于VCC) | 电平转换无需外部芯片 |
| IO数量 | 16个可配置IO | GP0~GP15 |
| IO方向 | 每个引脚独立配置输入/输出 | 8位一组(A端口/B端口) |
| 中断 | 每引脚独立中断 | INT-A / INT-B开漏输出 |
| 地址 | 3位硬件地址引脚 | 最多8片级联 |
| 封装 | SOP-28 | 宽体SOIC封装 |
| 工作温度 | -40C ~ +85C | 工业温度范围 |

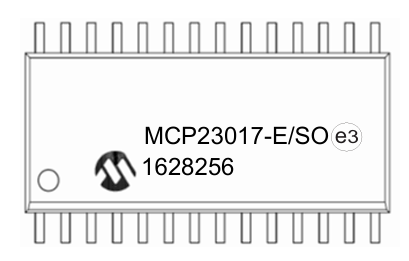

封装信息
MCP23017-E/SO 采用 SOP-28封装(Small Outline Package,28引脚,宽体1.27mm引脚间距).鸥翼型引脚适合标准SMT贴片工艺,便于目视检查焊点质量.封装尺寸7.5mm x 17.9mm,适合PCB空间充足的应用.
MCP23017采用8列x4行引脚排列,引脚间距1.27mm,与标准SOIC工艺兼容.引脚按功能分组：VCC/GND(电源)\SCL/SDA(I2C接口)\SCGP地址引脚(A0/A1/A2)\中断输出(INT-A/INT-B)\16个GPIO(GP0~GP15,分A/B两组).
引脚定义
- GP0~GP7(A端口)：8个可配置GPIO引脚.通过IODIRA寄存器配置每个引脚方向(输入/输出).每个引脚内置弱上拉(可选,100kΩ).
- GP8~GP15(B端口)：第二组8个GPIO引脚,与A端口电气特性完全相同.通过IODIRB寄存器独立配置方向.
- SCL(引脚15)：I2C时钟：I2C串行时钟输入,由主设备(MCU)提供.时钟频率支持100kHz(标准模式)和400kHz(快速模式).
- SDA(引脚14)：I2C数据：I2C串行数据引脚,开漏输出,需外部上拉电阻(建议4.7kΩ~10kΩ).
- A0/A1/A2(引脚18/17/16)：硬件地址：3位地址配置引脚,通过接地(低)或接VCC(高)设置器件I2C地址.最多8片MCP23017可共用同一I2C总线.
- INT-A/INT-B(引脚20/19)：中断输出：两个开漏中断输出引脚,分别对应A端口和B端口的中断事件.连接至MCU外部中断引脚.
替代型号
以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\封装兼容性和软件API差异.
| 型号 | 品牌 | 类型 | 封装 | 核心特点 |
|---|---|---|---|---|
| MCP23S17-E/SS | Microchip | 16位GPIO扩展 | SOP-28 | MCP23017的SPI版本,功能相同,通过SPI接口通信,适用于SPI资源充裕的系统 |
| PCA9539DBR | NXP | 16位IO扩展 | SSOP-24 | NXP方案,支持I2C和中断,兼容MCP23017引脚排列 |
| PCF8575DWR | TI | 16位IO扩展 | SOP-28 | TI方案,准双向IO,支持I2C,功耗更低 |
| GPIO-16P | Waveshare | IO扩展模块 | DIP-24 | 模块化方案,含光耦隔离,适合快速原型开发 |
| STMP1570 | WCH | 16位IO扩展 | QFN-28 | 国产方案,Pin-to-Pin兼容MCP23017,成本优势 |
封装对比
| 型号 | 封装 | 引脚 | 兼容性 | 结论 |
|---|---|---|---|---|
| MCP23017-E/SO(主型) | SOP-28 | 28 | - | Direct substitute |
| MCP23S17-E/SS | SOP-28 | 28 | Pin-compatible | Direct substitute(SPI接口版本) |
| PCA9539DBR | SSOP-24 | 24 | Compatible | Layout adjustment needed |
| PCF8575DWR | SOP-28 | 28 | Pin-compatible | Direct substitute |
制造商信息
微芯科技(Microchip Technology Inc., NASDAQ: MCHP)的IO扩展产品线包括从8位到16位\从I2C到SPI的完整系列.MCP23017系列是其最受欢迎的16位GPIO扩展芯片之一,被广泛应用于工业控制\消费电子和物联网领域.
微芯科技提供完整的参考代码\驱动库和应用笔记,帮助工程师快速完成IO扩展设计,并通过Microchip Xpress开发板和MPLAB X IDE提供便捷的开发调试环境.
应用领域
常见问题
MCP23017-E_SO 主要用于什么场景?
MCP23017-E_SO 可根据制造商数据手册中的功能和限制用于相应电子设计.
MCP23017-E_SO 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于微芯科技官方数据手册(DS20001982E).我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
MCP23017-E/SO 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Microchip Technology
- 系列:
- -
- 封装/外壳:
- 28-SOIC (0.295", 7.50mm Width)
- 包装:
- Tube
- 产品状态:
- Active
- 可编程:
- Not Verified
- I/O 数量:
- 16
- 中断输出:
- Yes
- 特性:
- POR
- 输出类型:
- Push-Pull
- 电流 - 输出源/汇:
- 25mA
- 时钟频率:
- 1.7 MHz
- 接口:
- I2C
- 电压 - 电源:
- 1.8V ~ 5.5V
- 工作温度:
- -40°C ~ 125°C
- 等级:
- -
- 供应商设备封装:
- 28-SOIC
- 认证:
- -
- 安装类型:
- Surface Mount
- 分类:
- I/O 扩展器
1. 如何在深圳市富聪科技有限公司上订购MCP23017-E/SO?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MCP23017-E/SO来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MCP23017-E/SO进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MCP23017-E/SO在内的产品;我们比任何其他客户都更关注MCP23017-E/SO产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MCP23017-E/SO显示的价格和库存准确吗?
MCP23017-E/SO的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MCP23017-E/SO的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MCP23017-E/SO出现问题,只有在满足以下所有条件时,我们才接受MCP23017-E/SO的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MCP23017-E/SO交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MCP23017-E/SO引脚图\MCP23017-E/SO数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
 |
 |
|
| 零件号 | MCP23017T-E/SO | MCP23017-E/SO | MCP23017-E/SP | MCP23017-E/SS | MCP23017T-E/SS |
| 制造商 | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology |
| 系列 | - | - | - | - | - |
| 封装/外壳 | 28-SOIC (0.295", 7.50mm Width) | 28-SOIC (0.295", 7.50mm Width) | 28-DIP (0.300", 7.62mm) | 28-SSOP (0.209", 5.30mm Width) | 28-SSOP (0.209", 5.30mm Width) |
| 包装 | Tape & Reel (TR) | Tube | Tube | Tube | Tape & Reel (TR) |
| 产品状态 | Active | Active | Active | Active | Active |
| 可编程 | Not Verified | Not Verified | Not Verified | Not Verified | Not Verified |
| I/O 数量 | 16 | 16 | 16 | 16 | 16 |
| 中断输出 | Yes | Yes | Yes | Yes | Yes |
| 特性 | POR | POR | POR | POR | POR |
| 输出类型 | Push-Pull | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
| 电流 - 输出源/汇 | 25mA | 25mA | 25mA | 25mA | 25mA |
| 时钟频率 | 1.7 MHz | 1.7 MHz | 1.7 MHz | 1.7 MHz | 1.7 MHz |
| 接口 | I2C | I2C | I2C | I2C | I2C |
| 电压 - 电源 | 1.8V ~ 5.5V | 1.8V ~ 5.5V | 1.8V ~ 5.5V | 1.8V ~ 5.5V | 1.8V ~ 5.5V |
| 工作温度 | -40°C ~ 125°C | -40°C ~ 125°C | -40°C ~ 125°C | -40°C ~ 125°C | -40°C ~ 125°C |
| 等级 | - | - | - | - | - |
| 供应商设备封装 | 28-SOIC | 28-SOIC | 28-SPDIP | 28-SSOP | 28-SSOP |
| 认证 | - | - | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Through Hole | Surface Mount | Surface Mount |
