Analog Devices Inc./Maxim Integrated MAX538BCPA+

对比

零件号:: MAX538BCPA+

制造商:: Analog Devices Inc./Maxim Integrated

分类:: 数模转换器（DAC）

封装:: 8-DIP (0.300", 7.62mm)

数据表:: MAX538BCPA+.pdf

描述:: IC DAC 12BIT V-OUT 8DIP

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:0

发送询价，我们会立即回复.

有现货 : 0

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对MAX538BCPA+进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

MAX538BCPA+ - Maxim MAX538 +5 V 低功耗 12位串行电压输出 DAC,内部 2.048 V 基准,140 µA,8引脚塑料 DIP | MAX538

MAX538BCPA+ 是 Maxim MAX538 的无铅版本,采用 8引脚塑料 DIP 封装,是一款 +5 V 低功耗 12位串行电压输出数模转换器,具有缓冲输出和内部基准. 该器件从单路 +5 V 电源仅汲取 140 µA 静态电流,集成 2.048 V 内部基准,通过简单的 3线串行接口(DIN\SCLK\CS̅)加载数据,并提供 DOUT 引脚支持菊花链连接多个转换器共享同一总线. 全温度范围内保证单调性并具备上电复位功能,适用于电池供电测试仪器\数字偏置与增益调节\工业控制及蜂窝电话等场合.

产品介绍

Maxim Integrated(现已并入 Analog Devices)的 MAX531/MAX538/MAX539 系列是低功耗 12位电压输出数模转换器,由单路 +5 V 电源供电,片内集成输出放大器.MAX538 是该系列中电流最低的型号,配备 内部 2.048 V 基准,静态电流仅 140 µA(引脚兼容的 MAX531 配备高驱动能力基准,静态电流为 260 µA;MAX539 则取消内部基准).MAX538BCPA+ 为 8引脚塑料 DIP 的 RoHS("+")选项.

数据通过三线接口加载.数据在 CS̅ 低电平期间随每个 SCLK 边沿通过 DIN 移入;CS̅ 上升时,数值传入 DAC,缓冲 VOUT 随即更新.第四路信号 DOUT 将数据从移位寄存器末端再时钟输出,从而使多个 MAX538 在同一组 SCLK/CS̅ 上实现菊花链连接--一块电路板只需三根主机引脚即可驱动多个通道.MAX538 的输出摆幅为 0 V 至 2.6 V(MAX531/MAX539 可达 0 V 至 V_DD),器件通过上电复位以已知编码启动.

各项参数均有利于低功耗\空间紧凑的设计.内部 2.048 V 基准省去外部器件并确定满量程;B 级产品的相对精度为 ±1 LSB(A 级为 ±½ LSB),全温度范围内保证单调性,输出不会反向跳变;140 µA 供电电流使转换器对电池电量几乎无影响.缓冲输出可直接驱动合理负载,整个器件以直插式 8引脚 DIP(也提供 8引脚 SO 封装)覆盖商业级 0 °C 至 +70 °C 温度范围.

专家技术解读

串行 DAC 如何进行时钟控制?设计中需注意哪些要点?

用 CS̅ 帧定字,在其上升沿更新：在 CS̅ 低电平期间,于每个 SCLK 边沿将 12 位数据以 MSB 优先方式从 DIN 移入;CS̅ 回高时 VOUT 锁存.保持 SCLK 干净--它是唯一的时序基准--并在所用时钟速率下遵守数据手册中规定的数据建立窗口.
DOUT 是低成本多通道的关键：将每个 MAX538 的 DOUT 连接到下一个的 DIN,共享 SCLK 和 CS̅;主机随后移入 N × 12 位数据,一次 CS̅ 上升沿即可同时更新所有通道.选择时钟速率时需考虑链路中的累计传播延迟.
注意 0 至 2.6 V 输出范围及基准旁路：MAX538 输出上限约为 2.6 V(由 2.048 V 基准决定)--后级增益设计需据此设定;并在靠近引脚处对 REFIN/基准引脚及 V_DD 进行旁路,以保证 12位建立的干净性.若需轨到轨输出至 V_DD,应改用 MAX531/MAX539.

核心优势

+5 V 供电仅 140 µA 静态电流

集成内部基准的完整 12位数模转换器,从单路 +5 V 电源仅汲取 140 µA--专为电池供电仪器设计.

内部 2.048 V 基准

片内 2.048 V 基准与缓冲输出相结合,以最少外部元件即可提供 0 至 2.6 V 的模拟电压.

3线串行接口 + DOUT 菊花链

DIN/SCLK/CS̅ 加载 12 位数据;DOUT 引脚支持多个 DAC 在同一总线上菊花链连接,多通道仅需三根主机引脚.

单调性\上电复位\8引脚封装

全温度范围保证单调性,具备上电复位功能,封装为小巧的 8引脚 DIP(或 SO)--调试无意外.

规格参数

参数	数值	条件 / 备注
器件类型	12位串行电压输出数模转换器	缓冲输出
制造商	Maxim Integrated(Analog Devices)	MAX538
分辨率	12位
输出类型	电压(缓冲)	0 V 至 2.6 V(MAX538)
电源	单路 +5 V
静态电流	140 µA	MAX538/MAX539(MAX531 = 260 µA)
基准	内部 2.048 V	MAX538/MAX531;MAX539 = 无内部基准
接口	3线串行(DIN\SCLK\CS̅)	12位字,MSB 优先
菊花链	支持(DOUT)	串行数据输出
相对精度(INL)	±1 LSB	B 级(A 级 = ±½ LSB)
单调性	全温度范围保证
复位	上电复位
工作温度	0 至 +70 °C	C 级(商业级)
封装	8引脚塑料 DIP	另提供 8-SO;外形图号 21-0043
订购料号	MAX538BCPA+	无铅

注：以上参数取自 Maxim MAX531/MAX538/MAX539 数据手册.在确定设计方案前,请以最新官方文档为准核实所有参数.

封装信息

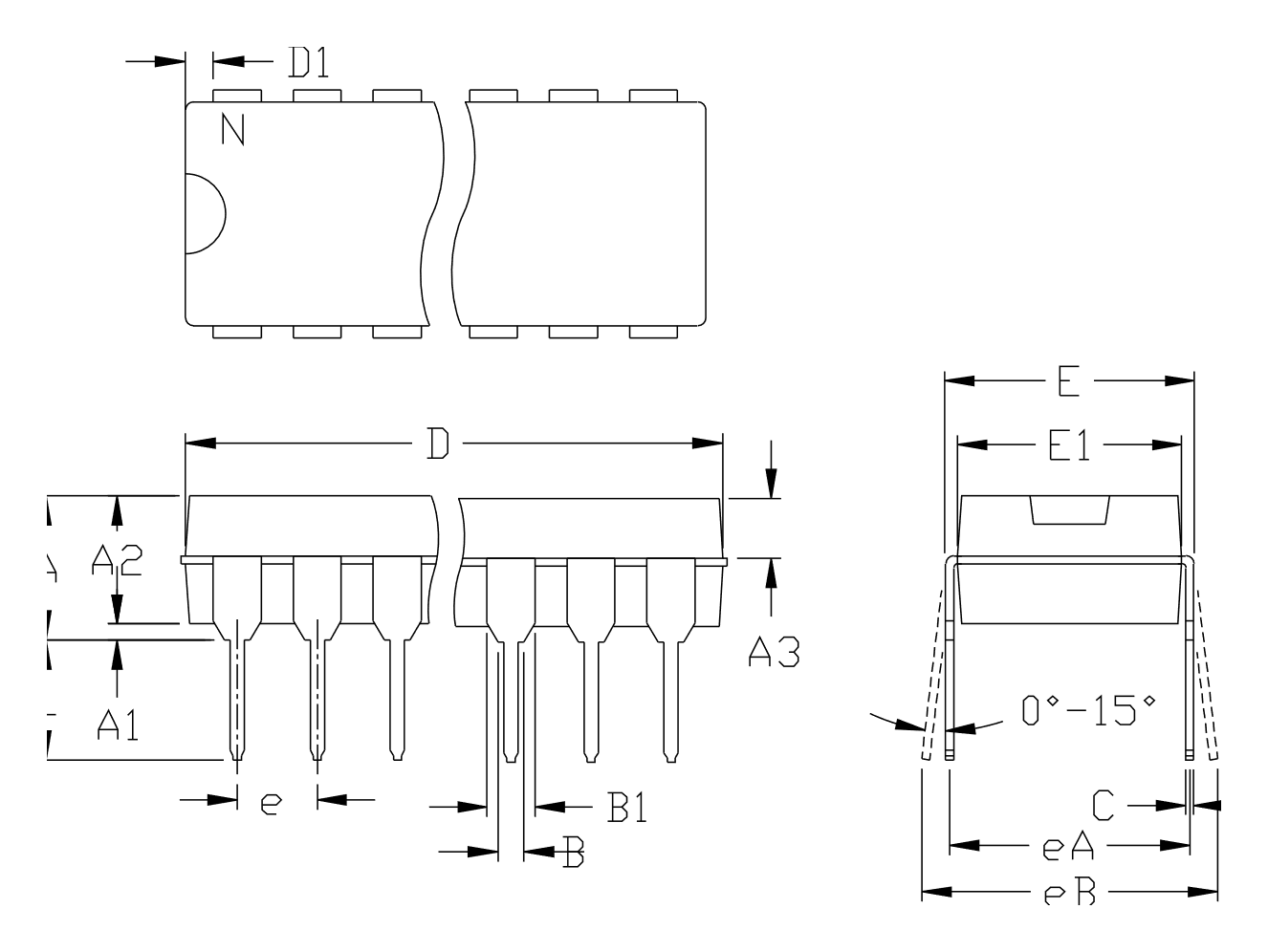

MAX538BCPA+ 采用 8引脚塑料 DIP 封装(0.300 英寸体宽;封装外形图号 21-0043)--这种直插封装可方便插入插座,适用于原型开发\台式仪器及现场维修设备;其低引脚数与内部基准使单芯片即可实现 12位输出(同一芯片也提供 8引脚 SO 表贴封装).该器件为微功耗设计,无散热顾虑;布局重点在于模拟清洁性：在靠近封装处对 V_DD 及基准引脚进行旁路,保持 VOUT 和 AGND 安静,并将 DIN/SCLK/CS̅/DOUT 串行线路与输出远离布置.下方尺寸图给出完整的机械细节.

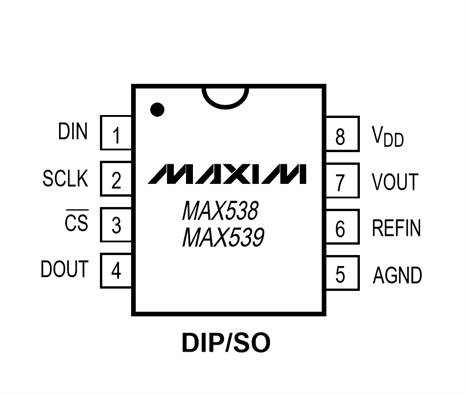

引脚与信号定义

8引脚封装将串行接口置于一侧,模拟基准与输出置于另一侧(依据 MAX531/MAX538/MAX539 数据手册)：

引脚 1 - DIN：串行数据输入;12位字在 SCLK 边沿以 MSB 优先方式移入.
引脚 2 - SCLK：串行时钟输入.
引脚 3 - CS̅：低有效片选;帧定数据字,上升沿时更新 VOUT.
引脚 4 - DOUT：串行数据输出,用于菊花链连接额外的 DAC.
引脚 5 - AGND：模拟地.
引脚 6 - REFIN：基准输入 / 内部 2.048 V 基准节点;旁路至 AGND.
引脚 7 - VOUT：缓冲 DAC 电压输出(MAX538 输出范围 0 V 至 2.6 V).
引脚 8 - V_DD：+5 V 电源;在靠近引脚处进行旁路.

替代型号与相关产品

最接近的选项为引脚兼容的同系列型号及 Maxim 其他串行 12位电压 DAC.替换前请核对基准\输出范围及静态电流是否匹配系统需求.

料号	品牌	类型 / 主要差异	封装	备注
MAX531BCPD	Maxim	同系列,0 至 V_DD 输出,260 µA	8-DIP	轨到轨基准,引脚兼容
MAX5176AEEE+	Maxim	12位电压 DAC,内部基准	16-QSOP	单通道替代方案
MAX5170AEEE	Maxim	14位串行电压 DAC	16-QSOP	更高分辨率
MAX5712AUT+T	Maxim	12位串行 DAC	SOT23	更小封装
MAX5150AEEE+	Maxim	双路 13位串行电压 DAC	QSOP	双通道

选型建议：若需低静态电流\单路 12位 DAC 且配备内部基准\0 至 2.6 V 输出\8引脚 DIP 封装,请选用 MAX538.若需轨到轨 0 至 V_DD 输出,可换用引脚兼容的 MAX531;若需自供基准,可换用 MAX539;若需更高分辨率或双通道,可选 MAX5170/MAX5150.MAX5712 采用 SOT23 封装,可节省板面空间.

制造商信息

Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))设计了 MAX531/MAX538/MAX539 系列,使工程师可根据具体需求选择基准和输出范围,同时保持统一的引脚分配\串行协议和封装尺寸--这种产品系列设计让一条产品线无需重新设计数字接口即可扩展规模.

ADI 持续维护该系列的数据手册\串行时序图及菊花链应用说明--正是这些文档将三线总线与 DOUT 引脚转化为板卡上整洁的多通道 12位输出方案.

应用场景

电池供电测试仪器

便携式仪表\手持信号源

典型应用：手持仪器通过 MAX538 的缓冲 12位输出设定模拟电平;内部 2.048 V 基准与 140 µA 静态电流使模拟部分仅需一颗芯片,几乎不消耗电池电量,而 3线总线仅占用三个端口引脚.

数字偏置与增益调节

校准\微调与设定点

典型应用：多个 MAX538 在同一组 SCLK/CS̅ 上菊花链连接,通过固件对各通道的偏置和增益进行微调;单调的 12位输出使每次调整结果可预测,一次 CS̅ 上升沿即可同时更新整条链路.

电池供电工业控制

远程设定点\运动驱动

典型应用：远程电池供电控制器通过串行 DAC 输出模拟设定点和运动指令;微功耗静态电流可支持数月持续运行,缓冲输出无需外部运算放大器即可直接驱动后级电路.

蜂窝电话

功率与偏置控制\调谐

典型应用：手机通过 MAX538 设定功率控制或调谐电压;小巧的 8引脚封装\三线接口及 140 µA 静态电流完全契合便携式无线设备的空间与功耗预算,不会给电池增加负担.

常见问题

MAX538 与 MAX531\MAX539 有何区别?

三款产品均为引脚兼容的 12位串行电压数模转换器.MAX538 配备内部 2.048 V 基准,输出范围 0 至 2.6 V,静态电流 140 µA.MAX531 配备高驱动能力基准,输出范围 0 至 V_DD,静态电流 260 µA;MAX539 取消内部基准(需用户自供),静态电流 140 µA.

如何向 MAX538 写入数据?

通过 3线串行接口：在 CS̅ 低电平期间,随每个 SCLK 边沿将 12位字以 MSB 优先方式从 DIN 移入,随后拉高 CS̅ 以更新 VOUT.DOUT 引脚将数据再时钟输出,用于在同一组 SCLK/CS̅ 上菊花链连接多个 DAC.

MAX538 的输出范围是多少?

MAX538 的缓冲输出摆幅为 0 V 至 2.6 V,由内部 2.048 V 基准决定.如需轨到轨 0 V 至 V_DD 输出,请改用引脚兼容的 MAX531/MAX539.输出在全温度范围内保证单调性.

可以将多个 MAX538 菊花链连接吗?

可以--这正是 DOUT 的用途.将每个 DAC 的 DOUT 连接到下一个的 DIN,共享 SCLK 和 CS̅;移入 N × 12 位数据后一次拉高 CS̅ 即可同时更新所有通道.三根主机引脚即可实现多路 12位通道.

免责声明

信息准确性：本页规格参数基于 Maxim MAX531/MAX538/MAX539 官方数据手册.我们致力于保持信息的准确性与完整性,但参数可能随产品版本更新而变化,设计工程师在最终定型前应以最新官方文档为准核实所有数值.

产品正品保证：我们供应的所有元器件均为原厂正品,具备完整的材料可追溯性.

技术支持：售前及售后技术咨询服务免费提供.

应用说明：本页内容仅供参考.具体应用的适用性应由设计工程师根据实际系统需求自行确认.

MAX538BCPA+ 规格

规格
常见问题

对比
相关

零件号	MAX538BCPA	MAX538BCPA+
制造商	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated
系列	-	-
封装/外壳	8-DIP (0.300", 7.62mm)	8-DIP (0.300", 7.62mm)
包装	Tube	Tube
产品状态	Obsolete	Obsolete
可编程	Not Verified	Not Verified
位数	12	12
建立时间	25µs (Typ)	25µs (Typ)
输出类型	Voltage - Buffered	Voltage - Buffered
差分输出	No	No
等级	-	-
数据接口	SPI	SPI
基准类型	External	External
D/A 转换器数量	1	1
电压 - 电源，模拟	5V	5V
电压 - 电源，数字	5V	5V
安装类型	Through Hole	Through Hole
积分/微分非线性（INL/DNL）（LSB）	±1 (Max), ±1 (Max)	±1 (Max), ±1 (Max)
认证	-	-
供应商设备封装	8-PDIP	8-PDIP
架构	R-2R	R-2R
工作温度	0°C ~ 70°C	0°C ~ 70°C
