Analog Devices Inc./Maxim Integrated MAX5183BEEI+
- 零件号:
- MAX5183BEEI+
- 分类:
- 数模转换器（DAC）
- 封装:
- 28-SSOP (0.154", 3.90mm Width)
- 数据表:
-
MAX5183BEEI+.pdf
- 描述:
- IC DAC 10BIT V-OUT 28QSOP
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:946
发送询价，我们会立即回复.
有现货 : 946
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX5183BEEI+进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX5183BEEI+ - Maxim MAX5183 双路 10 位 40 MHz 电压输出 DAC,同步更新差分输出,内置 1.2 V 基准,+2.7 V 至 +3.3 V,28 引脚 QSOP | MAX5183
MAX5183BEEI+ 是 Maxim MAX5183 的无铅 28 引脚 QSOP 版本,这是一款双路\10 位\40 MHz 同步更新数模转换器,通过片内精密电阻在每个通道上提供差分电压输出. 该器件专为 I/Q 信号重建而设计,将两路匹配 DAC 与 10 位并行数据总线(D0-D9)\片内 1.2 V 低噪声带隙基准以及在 fOUT = 2.2 MHz 时高达 70 dB 无杂散动态范围(SFDR)融为一体,同时支持待机或完全关断以节省功耗. 器件由单一 +2.7 V 至 +3.3 V 电源供电,工作温度范围 -40 °C 至 +85 °C,适用于通信发射机\DSP\任意波形发生及成像系统.
产品介绍
Maxim Integrated(现已并入 Analog Devices)的 MAX5180/MAX5183 是双路\10 位\同步更新数模转换器,专为通信系统所要求的模拟信号重建而设计--低失真\低功耗\两路通道同步动作.MAX5183 是该系列中的电压输出型号：片内集成精密电阻,将核心电流输出转换为 OUT_P/OUT_N 上的差分电压;而 MAX5180 则直接输出电流.MAX5183BEEI+ 是 28 引脚 QSOP 封装的 RoHS("+")版本.
信号通路专为 I 路和 Q 路而构建.两路 DAC 共享一条由 CLK 驱动的 10 位并行总线(D0-D9),并同步更新--正因如此,两通道的增益和相位分别保持在 ±0.5 %FSR 与 ±0.2° 之内,这种匹配精度是正交调制器能否正常工作的关键所在.重建质量由 70 dB 无杂散动态范围(SFDR)(fOUT = 2.2 MHz)\-60 dB 通道间隔离度以及片内 1.2 V 低噪声带隙基准共同保障;当系统有外部基准时,可通过 REFR/REFO 进行替换.
功耗管理提供三种状态.DACEN 与 PD 共同选择正常工作\快速唤醒待机或深度完全关断--I/Q 发射机可在突发间隙关闭转换器并迅速恢复.器件由单一 2.7 V 至 3.3 V 电源供电(模拟与数字电源 AVDD/DVDD 及接地 AGND/DGND 分开,保持模数域洁净分离),整个器件封装于紧凑的 28 引脚 QSOP,额定工作温度 -40 °C 至 +85 °C(扩展级).
专家技术解读
双路 DAC 如何满足 I/Q 需求,板级设计的关键在哪里?
- 同步更新是核心所在：两路 DAC 在同一时钟沿锁存,I 路与 Q 路绝不产生时序偏差.驱动 D0-D9 和 CLK 时须使用干净\等长的走线;任何从外部引入的时序偏差都是 ±0.2° 相位匹配无法消除的误差.请将该总线作为匹配组来处理,而非十条独立网络.
- 电压输出依赖片内精密电阻,负载须轻：片内 400 Ω 网络决定差分电压,因此 OUT_P/OUT_N 应接高阻抗\匹配良好的差分负载(巴伦或差分放大器),保持两侧对称,这样 -60 dB 的通道隔离度才能维持到板边.
- 按引脚定义分离电源和地：AVDD/AGND 与 DVDD/DGND 分开是有原因的--在各自引脚处独立旁路,在器件正下方单点汇合接地,并对 CREF1/CREF2 和 REFO 进行旁路,防止 1.2 V 基准噪声调制 SFDR.
核心优势
两路 10 位 DAC 在同一时钟沿锁存,增益匹配 ±0.5 %FSR,相位匹配 ±0.2°--满足 I/Q 调制器的严苛要求.
片内精密电阻直接在 OUT_P/OUT_N 上提供差分电压,无需外部电流-电压转换网络(MAX5180 仍为电流输出).
无杂散动态范围 70 dB(fOUT = 2.2 MHz),通道间隔离度 -60 dB,在 40 MHz 满速更新速率下保持重建信号的频谱纯净.
片内 1.2 V 低噪声带隙基准,支持待机和完全关断模式,单一 2.7–3.3 V 供电,28 引脚 QSOP 封装.
规格参数
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 双路 10 位 DAC | 同步更新,电压输出 |
| 制造商 | Maxim Integrated(Analog Devices) | MAX5183 |
| 分辨率 | 10 位 | 每通道 |
| 通道数 | 2(双路) | 同步更新 |
| 更新速率 | 40 MHz | 最大时钟频率 |
| 输出类型 | 差分电压 | 片内电阻;MAX5180 = 电流输出 |
| 接口 | 10 位并行(D0-D9) | 由 CLK 驱动 |
| 基准 | 片内 1.2 V 带隙基准 | 低噪声;REFR/REFO 支持外部基准 |
| SFDR | 70 dB | fOUT = 2.2 MHz |
| 通道间隔离度 | -60 dB | fOUT = 2.2 MHz |
| 增益 / 相位匹配 | ±0.5 %FSR / ±0.2° | 两路 DAC 输出之间 |
| DNL | ±0.5 LSB | 保证单调 |
| 建立时间 | 25 ns | 至 ±0.5 LSB |
| 供电电压 | +2.7 V 至 +3.3 V | AVDD / DVDD |
| 功耗模式 | 正常 / 待机 / 关断 | 通过 DACEN\PD 控制 |
| 工作温度 | -40 至 +85 °C | 扩展级(EI 级) |
| 封装 | 28 引脚 QSOP | 外形图 21-0055 |
| 订货型号 | MAX5183BEEI+ | 无铅环保 |
注意：以上参数取自 Maxim MAX5180/MAX5183 数据手册.设计定稿前,请务必对照最新官方文档核实所有参数.
封装信息

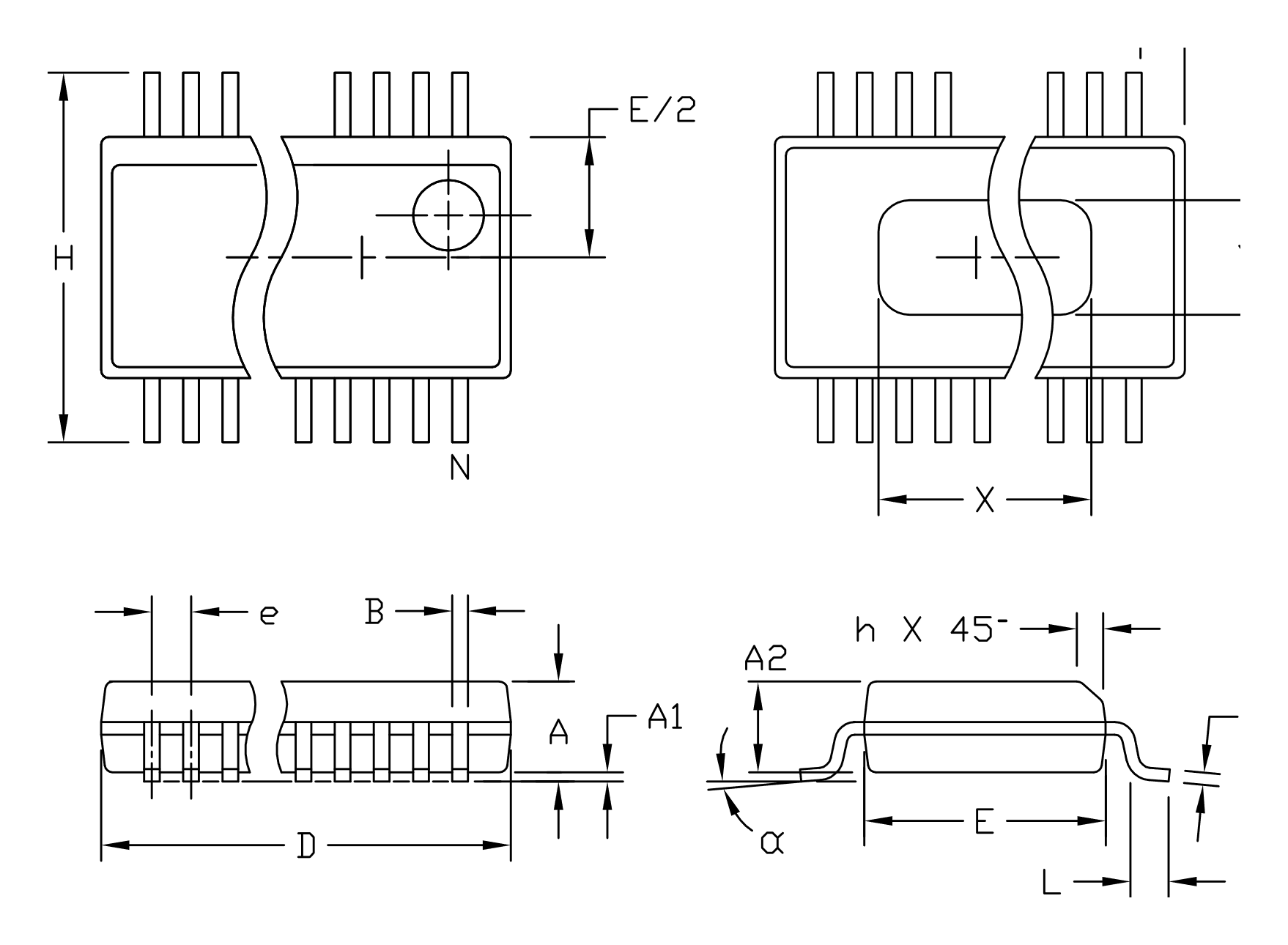

MAX5183BEEI+ 采用 28 引脚 QSOP(四分之一尺寸轮廓封装,外形图编号 21-0055)--本体宽度 0.150 英寸,引脚间距 0.025 英寸,28 个引脚所占面积与 16 引脚 SOIC 相当,这正是一颗带完整 10 位总线的双路转换器能够在板面紧张时依然适用的原因.由于两路通道共用同一封装,模拟域与数字域必须在板级严格隔离：在各自引脚处分别旁路 AVDD 和 DVDD,保持 OUT1/OUT2 差分对的对称性,远离 D0-D9 总线和 CLK,并在就近位置旁路 CREF1/CREF2 及 REFO 基准引脚.下方尺寸图提供了完整的机械规格.
引脚与信号定义

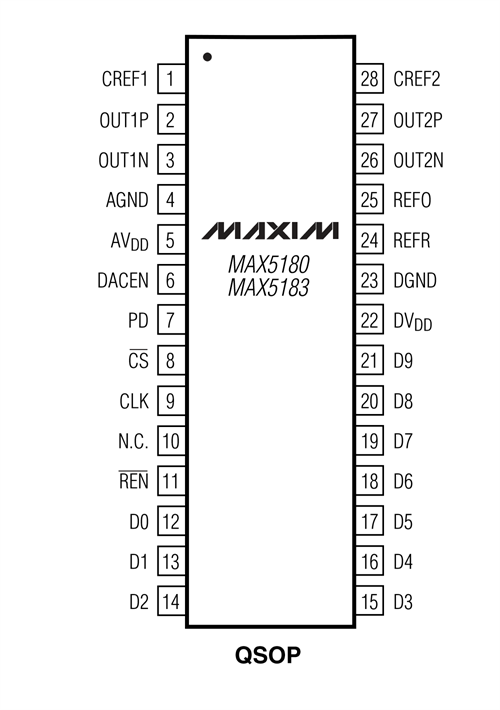

28 引脚 QSOP 将两路模拟通道分布在封装两端,数字总线沿一侧排列(依据 MAX5180/MAX5183 数据手册)：
- 引脚 2\3 - OUT1P\OUT1N：DAC1 差分模拟输出(MAX5183 为电压输出).
- 引脚 27\26 - OUT2P\OUT2N：DAC2 差分模拟输出(MAX5183 为电压输出).
- 引脚 1\28 - CREF1\CREF2：DAC1 与 DAC2 的基准偏置旁路引脚.
- 引脚 24 - REFR：基准输入.引脚 25 - REFO：基准输出(片内 1.2 V 带隙基准).
- 引脚 11 - REN̅：低有效基准使能;接 DGND 以激活片内 1.2 V 基准.
- 引脚 12–21 - D0...D9：10 位并行数据输入,D0 为最低位(LSB),D9 为最高位(MSB).
- 引脚 9 - CLK：时钟输入.引脚 8 - CS̅：低有效片选.
- 引脚 6 - DACEN,引脚 7 - PD：DAC 使能与掉电选择--共同决定正常\待机或关断状态.
- 引脚 5\22 - AVDD\DVDD：模拟与数字 +2.7 V 至 +3.3 V 电源.引脚 4\23 - AGND\DGND：模拟与数字地.
- 引脚 10 - N.C.：空引脚--请勿连接此引脚.
替代及相关型号
最接近的替代选项为电流输出孪生型号以及 Maxim 双路/通信 DAC 系列的其他成员.替换前请根据信号链需求核对输出类型\分辨率和接口.
| 型号 | 品牌 | 类型 / 主要差异 | 封装 | 说明 |
|---|---|---|---|---|
| MAX5180BEEI | Maxim | 相同 DAC,电流输出 | 28-QSOP | MAX5183 的电流输出孪生型号 |
| MAX5181BEEG | Maxim | 双路 10 位通信 DAC | QSOP | 系列变体 |
| MAX5182BEEI+ | Maxim | 双路 10 位电压输出 DAC | 28-QSOP | 相关双路 DAC |
| MAX5170AEEE | Maxim | 单路 14 位串行 DAC | 16-QSOP | 更高分辨率,串行接口 |
| MAX5176AEEE+ | Maxim | 单路 12 位 DAC,电压输出 | 16-QSOP | 单通道选项 |
选型建议：需要现成差分电压输出时选 MAX5183;调制器需要原始电流输出时选 MAX5180.若只需单通道且更高分辨率优先于双路 40 MHz I/Q 配对,可考虑 MAX5170/MAX5176.锁定布局前请核实并行总线时序余量与 DSP 的匹配情况.
制造商信息
Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))为数据转换中最苛刻的应用场景打造了 MAX5180/MAX5183--两路通道必须在 40 MHz 重建过程中保持同步跟踪,即通信系统的 I/Q 发射通路,其中通道匹配(而非单通道线性度)决定了可实现的镜像抑制比.
ADI 维护着该系列的数据手册\动态性能曲线(SFDR\THD\通道隔离度)以及布局和基准旁路指导--正是这些文档将数据手册中的 ±0.2° 相位匹配转化为实际测试台上的镜像抑制性能.
应用领域
常见问题
MAX5183 与 MAX5180 有何区别?
两者均为相同的双路\10 位\40 MHz 同步更新 DAC.MAX5183 集成了片内精密电阻,在 OUT_P/OUT_N 上直接提供差分电压输出;MAX5180 则保留原始电流输出,需外接电流-电压转换网络.根据调制器或放大器的输入需求进行选择.
双路同步更新对 I/Q 应用为何至关重要?
两路 DAC 在同一时钟沿锁存,I 路与 Q 路在时间上绝不产生偏差.正是这一特性将两通道的相位匹配保持在 ±0.2°\增益匹配保持在 ±0.5 %FSR 以内--这是正交调制器抑制边带镜像所必需的匹配精度.两颗独立 DAC 无法实现如此紧密的跟踪.
器件是否内置基准?
是的--片内集成 1.2 V 低噪声带隙基准,将 REN̅ 接 DGND 即可激活.也可通过 REFR / REFO 引入系统外部基准.请在靠近引脚处对 CREF1\CREF2 和 REFO 进行旁路,防止基准噪声降低 70 dB SFDR 性能.
器件使用何种接口和电源?
10 位并行数据总线(D0-D9),由 CLK 驱动,CS̅ 片选,单一 +2.7 V 至 +3.3 V 供电(模拟与数字电源 AVDD/DVDD 分离).DACEN 与 PD 选择正常\待机或完全关断功耗状态.封装为 28 引脚 QSOP,额定工作温度 -40 °C 至 +85 °C.
免责声明
信息准确性：本页规格参数基于 Maxim MAX5180/MAX5183 官方数据手册.我们致力于保持信息的准确性与完整性,但产品参数可能随版本更新而变化,设计工程师在最终定稿前应对照最新官方文档核实所有数值.
产品正品保证：我们供应的所有器件均为原厂正品,具备完整的物料可追溯性.
技术支持：售前及售后技术咨询均免费提供.
应用说明：本页内容仅供参考,具体应用的适用性应由设计工程师根据实际系统需求自行确认.
MAX5183BEEI+ 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 28-SSOP (0.154", 3.90mm Width)
- 包装:
- Tube
- 产品状态:
- Active
- 可编程:
- Not Verified
- 位数:
- 10
- 建立时间:
- 25µs (Typ)
- 输出类型:
- Voltage - Unbuffered
- 差分输出:
- Yes
- 等级:
- -
- 数据接口:
- Parallel
- 基准类型:
- External, Internal
- D/A 转换器数量:
- 2
- 电压 - 电源，模拟:
- 2.7V ~ 3.3V
- 电压 - 电源，数字:
- 2.7V ~ 3.3V
- 安装类型:
- Surface Mount
- 积分/微分非线性（INL/DNL）（LSB）:
- ±0.5, ±0.5
- 认证:
- -
- 供应商设备封装:
- 28-QSOP
- 架构:
- Current Source
- 工作温度:
- -40°C ~ 85°C
- 分类:
- 数模转换器（DAC）
1. 如何在深圳市富聪科技有限公司上订购MAX5183BEEI+?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX5183BEEI+来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX5183BEEI+进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX5183BEEI+在内的产品;我们比任何其他客户都更关注MAX5183BEEI+产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX5183BEEI+显示的价格和库存准确吗?
MAX5183BEEI+的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX5183BEEI+的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX5183BEEI+出现问题,只有在满足以下所有条件时,我们才接受MAX5183BEEI+的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX5183BEEI+交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX5183BEEI+引脚图\MAX5183BEEI+数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
| 零件号 | MAX5183BEEI+ |
| 制造商 | Analog Devices Inc./Maxim Integrated |
| 系列 | - |
| 封装/外壳 | 28-SSOP (0.154", 3.90mm Width) |
| 包装 | Tube |
| 产品状态 | Active |
| 可编程 | Not Verified |
| 位数 | 10 |
| 建立时间 | 25µs (Typ) |
| 输出类型 | Voltage - Unbuffered |
| 差分输出 | Yes |
| 等级 | - |
| 数据接口 | Parallel |
| 基准类型 | External, Internal |
| D/A 转换器数量 | 2 |
| 电压 - 电源，模拟 | 2.7V ~ 3.3V |
| 电压 - 电源，数字 | 2.7V ~ 3.3V |
| 安装类型 | Surface Mount |
| 积分/微分非线性（INL/DNL）（LSB） | ±0.5, ±0.5 |
| 认证 | - |
| 供应商设备封装 | 28-QSOP |
| 架构 | Current Source |
| 工作温度 | -40°C ~ 85°C |
