Analog Devices Inc./Maxim Integrated MAX517BESA+T

对比

零件号:: MAX517BESA+T

制造商:: Analog Devices Inc./Maxim Integrated

分类:: 数模转换器（DAC）

封装:: 8-SOIC (0.154", 3.90mm Width)

数据表:: MAX517BESA+T.pdf

描述:: IC DAC 8BIT V-OUT 8SOIC

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:1,230

发送询价，我们会立即回复.

有现货 : 1,230

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对MAX517BESA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

MAX517BESA+T - Maxim MAX517 8位电压输出数模转换器(DAC),I²C 2线总线,外部基准(REF0),轨到轨输出,+5 V单电源,8引脚SO封装 | MAX517

MAX517BESA+T 是 Maxim MAX517 的无铅卷带包装 8引脚SO 版本,采用 I²C 兼容2线总线(最高 400 kHz)控制的单通道8位电压输出数模转换器(DAC). 该器件配备轨到轨输出缓冲器,外部基准输入(REF0)可覆盖全电源范围,运行于单 +5 V 电源,并通过 AD0/AD1 地址引脚支持同一总线上最多挂接四个器件. 上电复位(清零)将锁存器清零,关断(shutdown)模式下电源电流降至约 4 µA,非常适合可编程偏置(bias)和基准电压\自动化校准\显示对比度控制以及工业设定点(set-point)等应用.

产品介绍

Maxim Integrated(现为 Analog Devices 旗下品牌)的 MAX517 可将寄存器写操作转化为精确的直流电压.它是 MAX517/MAX518/MAX519系列中的单通道成员：一个8位数模转换器(DAC),配备轨到轨摆幅的输出缓冲器,完全通过几乎所有微控制器均支持的两线 I²C 总线驱动.MAX517BESA+T 是窄体8引脚SO封装中的 RoHS("+")卷带("T")型号.

在系列内部,"517"的独特之处在于其外部基准.REF0 引脚可接受从 GND 至 V_DD 的任意基准电压,因此数模转换器(DAC)的满量程输出完全由 REF0 决定--可以是 2.048 V 精密带隙基准,对应经过校准的 8 mV/LSB 步长;也可以直接接 V_DD,实现简单的比例分压输出.(MAX518 去掉了 REF 引脚,采用 V_DD 作为基准;MAX519 则提供两个通道,每个通道各有独立基准.)两个地址引脚 AD0 和 AD1 允许最多四个 MAX517 共享同一总线而不产生冲突.

其余特性专为在拥挤的电路板上稳定运行而设计：单 +2.7 V 至 +5.5 V 电源,输出缓冲器可在 10 kΩ/100 pF 负载下摆幅到达两端电源轨,保证单调特性(微分非线性误差在范围内,输出不会出现反向跳变),上电复位(清零)将锁存器初始化为零,软件关断(shutdown)可将电源电流降至约 4 µA.无需外部调整\无需时钟\无需并行总线--两根导线加一个基准即可.

专家技术解读

外部基准与 I²C 总线应如何处理?

REF0 同时决定精度与量程：LSB 大小为 REF0/256,因此稳定\低噪声的基准电压才能使8位分辨率真正有意义--在引脚处对 REF0 进行去耦,并由真正的基准源驱动而非软节点,以满足额定线性度指标.只有在确实需要比例输出时才将 REF0 接至 V_DD.
AD0/AD1 地址规划：两个引脚提供四个固定从机地址,最多四个 MAX517 可共存于同一总线.将引脚绑定至明确的逻辑电平(不可悬空),并在完成电路板布局前预留好地址组合,以免后续新增数模转换器(DAC)与现有外设产生冲突.
8位分辨率,用在合适的场合：偏置(bias)点\对比度调节\校准偏置量及设定点(set-point)在 256 步内游刃有余.当控制环路需要更高分辨率时,可升级至同一 I²C 总线上的14位 MAX5214,而无需在8位限制周围进行过采样补偿.

核心优势

I²C 2线控制

单条 400 kHz I²C 总线即可设定输出--无需并行数据线,无需 SPI 帧格式--AD0/AD1 引脚允许四个器件共享同一总线.

外部基准(REF0),全量程可调

REF0 可接受从 GND 至 V_DD 的任意基准电压,由此同时设定 LSB 大小和满量程输出,可实现校准输出或比例输出.

轨到轨输出,单调特性

缓冲输出可摆幅到达两端电源轨,并保证单调特性,确保每次码值变化均使输出朝正确方向变化.

上电复位(清零)+ 4 µA 关断(shutdown)

上电复位(清零)将锁存器初始化为零以确保已知起始状态,软件关断(shutdown)可将电源电流降至约 4 µA,适用于对功耗敏感的设计.

规格参数

参数	数值	条件 / 备注
器件类型	8位电压输出数模转换器(DAC)	单通道,带输出缓冲器
制造商	Maxim Integrated(Analog Devices)	MAX517
分辨率	8位	256级
通道数	1	MAX518/519 = 2
接口	I²C 兼容2线总线	最高 400 kHz
基准	外部基准,REF0 引脚	GND 至 V_DD 范围
输出	缓冲型,轨到轨	负载 10 kΩ / 100 pF
地址引脚	AD0, AD1	每总线最多 4 个器件
线性度	±1 LSB INL(B 级)	保证单调特性
电源电压	+2.7 V 至 +5.5 V	单电源(典型值 +5 V)
关断(shutdown)电流	~4 µA	软件关断(shutdown)
上电复位(清零)	锁存器清零	启动时输出 = 0
工作温度	-40 至 +85 °C	E 级(BESA)
封装	8引脚SO(窄体)	外形图 21-0041
订购料号	MAX517BESA+T	无铅,卷带包装

注意：本页规格参数来源于 Maxim MAX517/MAX518/MAX519 官方数据手册.在最终定型设计之前,请设计工程师对照最新官方文档逐一核实所有参数.

封装信息

MAX517BESA+T 采用窄体8引脚SO(SOIC,外形图编号 21-0041)封装--这是一种标准小外形封装,可直接焊接至任何电路板,无需特殊操作.该器件功耗极低,布局重点在于信号完整性而非散热：在第7脚处用 0.1 µF 电容对 V_DD 进行去耦,在 REF0 输入(第8脚)靠近引脚处加旁路电容以防止基准噪声调制输出,并将 SCL/SDA 走线(第3/4脚)与模拟 OUT0 线(第1脚)保持足够距离.封装四视图尺寸图如下所示.

MAX517BESA+T 8-pin SO SOIC package outline 21-0041

引脚与信号定义

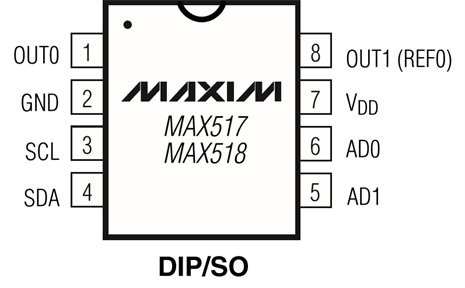

8引脚SO封装含一路模拟输出\基准输入\两线总线及两个地址引脚(引脚图为 MAX517/MAX518 共用视图;括号内为 MAX517 的功能名称)：

第1脚 - OUT0：数模转换器(DAC)模拟电压输出(缓冲型,轨到轨).
第2脚 - GND：地.
第3脚 - SCL：I²C 串行时钟输入.
第4脚 - SDA：I²C 串行数据输入/输出.
第5脚 - AD1：地址选择位 1(用于设置 I²C 从机地址).
第6脚 - AD0：地址选择位 0(与 AD1 配合,从四个总线地址中选择一个).
第7脚 - V_DD：电源输入,+2.7 V 至 +5.5 V;建议用 0.1 µF 电容去耦.
第8脚 - REF0：外部基准(REF0)输入;设定满量程输出(GND 至 V_DD).在引脚处对地加旁路电容.

替代型号与相关器件

该系列覆盖不同通道数和基准方式;另有两款相关 Maxim 数模转换器(DAC)可提升分辨率和接口灵活性.替换前请核对通道数\基准方式与分辨率.

料号	品牌	类型 / 主要区别	封装	备注
MAX518BCSA	Maxim	双通道8位,V_DD 基准	8-SO	两路通道,无 REF 引脚
MAX5214GUA+	Maxim	14位单通道,SPI 接口	8-µMAX	高分辨率升级方案
MAX5102AEUE	Maxim	双通道8位,并行接口	16-TSSOP	并行总线替代方案
MAX5200ACUB+	Maxim	电压输出数模转换器(DAC)	10-µMAX	缓冲输出系列
MAX5176AEEE+	Maxim	带输出放大器的数模转换器(DAC)	16-QSOP	强制/感测输出

选型建议：若需要带外部基准(REF0)的单通道8位 I²C 数模转换器(DAC),请选用 MAX517;若需要两路通道且以 V_DD 为基准,请选用 MAX518;若需要两路通道且各有独立基准,请选用 MAX519.需要更细步长?14位的 MAX5214 是分辨率升级方案;需要并行总线替代 I²C?MAX5102 提供两路8位通道.

制造商信息

Maxim Integrated(现已并入 Analog Devices, Inc. (ADI))将 MAX517/518/519 打造为早期 I²C 控制数模转换器(DAC)系列之一--在同一条承载系统传感器和 EEPROM 的两线总线上提供缓冲模拟输出,让单一控制器无需占用并行端口或 SPI 通道即可输出所需电压.

ADI 为该系列持续维护数据手册\I²C 时序说明\地址表及参考电路指导--这些文档将 REF0 引脚和 AD0/AD1 引脚绑定策略转化为可预测的多器件数模转换器(DAC)总线方案.

典型应用

Programmable bias and reference voltage on PCB

可编程偏置(bias)与基准电压

运放偏移量\阈值与偏置(bias)电源轨

典型应用：电路板需要为传感器前端提供软件可调偏置(bias);MAX517 通过 I²C 由固件直接驱动偏置(bias)节点,REF0 来自系统精密基准,确保偏置(bias)值经过校准而非近似估算.

自动化校准与调整

量产偏移量/增益调整\自校准

典型应用：量产测试设备通过 I²C 向 MAX517 写入数值来调整每个单元的偏移量,取代机械式微调电位器;设定值具有可重复性,可记录存档,并在每次上电后从已知的上电复位(清零)状态重新加载.

显示屏与液晶(LCD)对比度控制

面板偏置(bias)\亮度/对比度设定

典型应用：仪器通过向 MAX517 写入码值来设定液晶(LCD)偏置(bias)电压;轨到轨缓冲器直接驱动面板分压器,设定值由主机跨电源周期存储与恢复.

Industrial set-point and process control

工业设定点(set-point)与过程控制

模拟设定点(set-point)\阀门/驱动器基准

典型应用：控制器通过向 MAX517 写入数值,向驱动器或阀门发出模拟设定点(set-point);多个设定点(set-point)通过 AD0/AD1 寻址共享同一 I²C 总线,每个数模转换器(DAC)保持当前电平直至收到更新指令.

常见问题

MAX517 与 MAX518\MAX519 有何区别?

三款器件均为8位 I²C 电压输出数模转换器(DAC).MAX517 为单通道,配备外部基准(REF0).MAX518 为双通道,以 V_DD 为基准(无 REF 引脚).MAX519 为双通道,每个通道各有独立基准.

输出满量程由什么决定?

由 REF0 引脚上的电压决定.满量程等于 REF0,LSB 为 REF0/256,因此 2.048 V 基准对应 8 mV/LSB.将 REF0 接至 V_DD 可实现比例输出,接精密基准则可实现经过校准的绝对电压输出.

一条 I²C 总线上最多可挂几个 MAX517?

最多四个,通过 AD0 和 AD1 地址引脚提供四个不同的从机地址.引脚应绑定至确定的逻辑电平,并在电路板设计阶段预留好地址组合.

上电时输出状态如何?

上电复位(清零)将数模转换器(DAC)锁存器清零,输出从零开始.主机随后写入所需码值;当输出不再需要时,软件关断(shutdown)命令可将电源电流降至约 4 µA.

免责声明

信息准确性：本页规格参数基于 Maxim MAX517/MAX518/MAX519 官方数据手册.我们致力于保持信息的准确性和完整性,但产品参数可能随版本更新而变化,设计工程师在最终定型前应对照最新官方文档核实所有数值.

产品正品保证：我们供应的所有器件均为原厂正品,具备完整的物料可追溯性.

技术支持：售前及售后技术咨询服务免费提供.

应用声明：本页内容仅供参考.具体应用的适用性应由设计工程师结合实际系统需求自行确认.

MAX517BESA+T 规格

规格
常见问题

对比
相关

零件号	MAX517BESA+	MAX517BESA+T
制造商	Analog Devices Inc./Maxim Integrated	Analog Devices Inc./Maxim Integrated
系列	-	-
封装/外壳	8-SOIC (0.154", 3.90mm Width)	8-SOIC (0.154", 3.90mm Width)
包装	Tube	Tape & Reel (TR)
产品状态	Active	Active
可编程	Not Verified	Not Verified
位数	8	8
建立时间	6µs (Typ)	6µs (Typ)
输出类型	Voltage - Buffered	Voltage - Buffered
差分输出	No	No
等级	-	-
数据接口	I2C	I2C
基准类型	External	External
D/A 转换器数量	1	1
电压 - 电源，模拟	5V	5V
电压 - 电源，数字	5V	5V
安装类型	Surface Mount	Surface Mount
积分/微分非线性（INL/DNL）（LSB）	±1.5 (Max), ±1 (Max)	±1.5 (Max), ±1 (Max)
认证	-	-
供应商设备封装	8-SOIC	8-SOIC
架构	R-2R	R-2R
工作温度	-40°C ~ 85°C	-40°C ~ 85°C
