Analog Devices Inc./Maxim Integrated MAX5094DAUA+T
- 零件号:
- MAX5094DAUA+T
- 分类:
- DC-DC 开关控制器
- 封装:
- 8-TSSOP, 8-MSOP (0.118", 3.00mm Width)
- 数据表:
-
MAX5094DAUA+T.pdf
- 描述:
- IC REG CTRLR MULT TOPOLOGY 8UMAX
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX5094DAUA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX5094DAUA+T - Maxim MAX5094D 电流模式 PWM 控制器,最大占空比(精密修调 50%),电流检测阈值 0.3V,栅极驱动 2A/1A,1 MHz,8 引脚 µMAX | MAX5094D
MAX5094DAUA+T 是 Maxim MAX5094D 的无铅编带包装版本,采用 8 引脚 µMAX 封装,是一款高性能单管正激变换器电流模式 PWM 控制器,可作为工业标准 UCC28C45 的引脚兼容替代. D 级型号将 欠压锁定 UVLO 8.4V 与低至 电流检测阈值 0.3V 和精密修调的最大占空比(精密修调 50%)相结合,以 2A 拉电流 / 1A 灌电流驱动 MOSFET 栅极,振荡器工作频率覆盖 20 kHz 至 1 MHz. 凭借 60 ns 的 CS 至输出延迟\启动电流 32 µA 以及 -40 °C 至 +125 °C 的额定温度范围,该器件专为工业\电信及适配器电源中的单管正激变换器与反激变换器而设计.
产品介绍
MAX5094D 由 Maxim Integrated(现已并入 Analog Devices)推出,是一款经典的单端峰值电流模式 PWM 控制器,同时具备现代化的高速性能.每个开关周期内,它将原边电流(通过 CS 引脚检测为电压)与 COMP 上的误差放大器斜坡进行比较,并在比较器触发后 60 ns 内终止栅极脉冲,实现逐周期限流.该架构天然具备前馈特性,且环路补偿设计简单.MAX5094DAUA+T 是符合 RoHS 要求("+")的编带包装("T")版本,采用 8 引脚 µMAX 封装.
D 级后缀的选择对拓扑结构至关重要.其占空比被严格限制在精密修调的 50%--这是单管正激变换器确保变压器磁复位所必需的安全上限--同时 电流检测阈值 0.3V 将检测电阻的损耗降低至传统 1V 方案的三分之一以下(MAX5094A 保留 1V 检测阈值 / 100% 占空比,适用于宽范围反激变换器;C 级提供 0.3V 检测阈值配合 100% 占空比).欠压锁定 UVLO 精准在 8.4V 启动,具备 0.8V 迟滞,可与 12V 级辅助绕组自然配合.
该控制器凭借扎实的技术执行而非颠覆性创新,赢得"改进版 UCC28C45"的称号：2A 拉电流 / 1A 灌电流图腾柱输出可在高达 1 MHz 的频率下直接驱动大尺寸 MOSFET;振荡器的修调放电电流使占空比钳位在各批次间保持高度一致;启动前仅消耗 32 µA 启动电流;基准输出 REF 5V / 20 mA 为反馈网络供电.过温关断保护使封装在全温度范围 -40 °C 至 +125 °C 的车规级应用中可靠工作.
专家技术解读
为何选择 D 级,电源设计工程师需关注哪些要点?
- 50% 钳位是正激变换器的功能特性,而非限制：单管正激变换器必须利用关断半周期完成磁芯复位;钳位值漂移将导致磁芯饱和.MAX5094D 通过振荡器放电电流对该限制进行精密修调,因此可在接近 50% 处运行以获得最佳铜利用率,无需额外留裕量.
- 0.3V 检测真正节省损耗：在相同峰值电流下,检测电阻仅消耗 1V 阈值控制器损耗的 30%,且较小的 RCS 也能软化前沿尖峰.代价是噪声裕量降低--需保持 CS 走线短,加标准小 RC 滤波器,并在选型时考虑 60 ns 响应时间.
- 所有电流模式设计的布局规则在 1 MHz 时同样适用：将栅极驱动回路与 CS 地分离,将 RT/CT 及滤波电容接至静态 GND 引脚,在引脚 7/5 附近就近去耦 VCC--2A 驱动边沿考验的是接地质量,而非控制逻辑.
核心优势
精密修调的最大占空比保护单管正激变换器变压器免受渐进饱和,同时允许设计在接近极限处运行.
低 CS 阈值将检测电阻损耗降至 1V 阈值控制器的三分之一以下,在任何负载条件下均可带来可观的效率提升.
2A 拉电流 / 1A 灌电流图腾柱输出可在高达 1 MHz 的频率下直接驱动大尺寸 MOSFET,CS 至输出延迟仅 60 ns,实现精确的逐周期限流.
与行业标准引脚对引脚兼容,并额外提供 32 µA 启动电流\精准 ±5% 欠压锁定 UVLO 8.4V 启动(0.8V 迟滞)\基准输出 REF 5V / 20 mA 及 -40 至 +125 °C 工作温度范围.
规格参数
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 电流模式 PWM 控制器 | 单端,峰值电流模式 |
| 制造商 | Maxim Integrated(Analog Devices) | MAX5094D |
| 欠压锁定 UVLO 启动阈值 | 8.4 V | ±5% 精准,0.8V 迟滞 |
| 电流检测阈值 | 0.3 V | D/C 级;A 级 = 1V |
| 最大占空比 | 50% | 精密修调(D 级) |
| 振荡器频率 | 20 kHz 至 1 MHz | 由振荡器 RT/CT 设定 |
| 栅极驱动 | 2A 拉电流 / 1A 灌电流 | 图腾柱 OUT |
| CS 至输出延迟 | 60 ns | 逐周期限流响应速度 |
| 启动电流 | 32 µA | 欠压锁定 UVLO 启动前 |
| 基准输出 | 5 V,20 mA | REF 引脚 |
| 软启动 | 通过 COMP 控制 | 外接电容 |
| 保护功能 | 逐周期限流\过温关断 | |
| 工作温度 | -40 至 +125 °C | 车规级 |
| 工艺 | BiCMOS | |
| 封装 | 8 引脚 µMAX(MSOP) | 外形 21-0036 |
| 可订购料号 | MAX5094DAUA+T | 无铅,编带包装 |
注：参数数值取自 Maxim MAX5094A-MAX5095C 数据手册.在进行最终设计前,请务必对照最新官方文档核实每项参数.
封装信息
MAX5094DAUA+T 采用 8 引脚 µMAX 封装--Maxim 的 3.0 mm × 3.0 mm\0.65 mm 引脚间距 MSOP(外形 21-0036),占板面积仅为 A 级所用 SO-8 的一半,在原边侧密集布局时优势明显.该封装仅承载控制级功率;2A 脉冲流经外部栅极回路,因此布局比散热更为关键：保持 OUT→栅极→源极→GND 回路紧凑,在引脚 7/5 处就近放置 CVCC(0.1 µF 加旁路大电容),将振荡器 RT/CT 网络与 REF 旁路电容靠近各自引脚放置,CS 滤波元件与引脚 3 的距离保持在数毫米以内.下方尺寸图给出了完整的机械细节.
引脚与信号定义

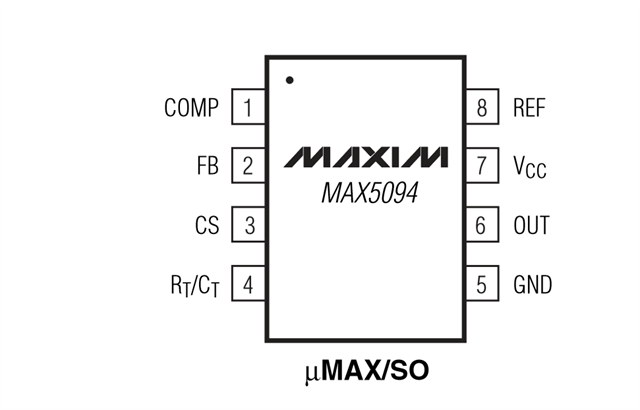

8 引脚 µMAX 采用经典的 UC384x 风格排列(参见 MAX5094A-MAX5095C 数据手册)：
- 引脚 1 - COMP：误差放大器输出 / 环路补偿节点;软启动通过控制该引脚实现.
- 引脚 2 - FB：误差放大器反相反馈输入;对照内部基准进行调节.
- 引脚 3 - CS：电流检测输入,逐周期阈值 0.3V;至输出延迟 60 ns.
- 引脚 4 - RT/CT：振荡器定时网络;设定 20 kHz 至 1 MHz 频率,并通过修调放电电流实现精准 50% 占空比钳位.
- 引脚 5 - GND：控制电路与驱动回路公共地.
- 引脚 6 - OUT：图腾柱栅极驱动,2A 拉电流 / 1A 灌电流.
- 引脚 7 - VCC：电源输入;欠压锁定 UVLO 8.4V 精准启动,0.8V 迟滞;在引脚处就近去耦.
- 引脚 8 - REF：基准输出 REF 5V,最大 20 mA,用于反馈分压器及辅助电路;对 GND 旁路.
替代型号与相关产品
最直接的替代选择来自 MAX5094/MAX5095 系列各级别,以及本器件所替代的 TI 型号.替换前请核对欠压锁定 UVLO\CS 阈值和占空比钳位是否与所用拓扑匹配.
| 料号 | 品牌 | 类型 / 主要区别 | 封装 | 说明 |
|---|---|---|---|---|
| MAX5094AASA | Maxim | 1V CS,100% 占空比 | 8-SO | 反激变换器专用级别 |
| MAX5094CASA+ | Maxim | 0.3V CS,100% 占空比 | 8-µMAX/SO | 低损耗检测,适用于反激 |
| MAX5095AAUA+ | Maxim | 双向 SYNC 版本 | 8-µMAX | 并联 / 同步电源 |
| MAX5095BAUA | Maxim | SYNC 系列,备用阈值 | 8-µMAX | 时钟同步系统 |
| UCC28C45D | TI | 本器件所改进的行业标准 | 8-SOIC | 引脚兼容参考型号 |
选型建议：对于需要低损耗 0.3V 检测的单管正激变换器(或任何占空比 ≤50% 的电路),选择 MAX5094D;C 级将钳位提升至 100% 以适用于反激变换器,A 级保留传统 1V 阈值以获得最大噪声裕量.如需同步至系统时钟或增加第二相位,可升级至 MAX5095 SYNC 变体.当需要第二货源时,UCC28C45 仍是标准交叉参考型号.
制造商信息
Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))推出 MAX5094/MAX5095 系列,对电力电子领域应用最广泛的电流模式控制器封装进行精密再造--保留设计工程师熟悉的 UC384x/UCC28C4x 引脚顺序,同时对以往生产离散度较大的参数(欠压锁定 UVLO\占空比钳位\振荡器)进行精密修调.
ADI 为该系列提供完整的数据手册\SPICE 模型及应用指南;凭借 1987 个 BiCMOS 晶体管的支撑,数据手册中的布局与 CS 滤波建议是将 60 ns 比较器路径转化为稳健量产电源的关键所在.
应用领域
常见问题
MAX5094DAUA+T 与其他 MAX5094 级别有何区别?
各级别共用核心控制器架构.D 级在 8 引脚 µMAX 封装中结合了电流检测阈值 0.3V 与精密修调的最大占空比(精密修调 50%),是正激变换器专用配置.A 级为 1V CS / 100% 占空比(8-SO),C 级为 0.3V CS 配合 100% 占空比,适用于反激变换器.
它真的能直接替代 UCC28C45 吗?
可以--相同引脚排列与控制架构,Maxim 将其定位为改进版替代品：修调后的占空比钳位与欠压锁定 UVLO(±5% 启动精度,0.8V 迟滞)\启动电流 32 µA\2A/1A 驱动能力及高达 1 MHz 的工作频率.替换时请核对偏置电源与 8.4V 启动阈值的匹配,并针对 0.3V 量程重新检查 CS 滤波设计.
电流检测阈值 0.3V 会对设计带来哪些影响?
检测电阻阻值随阈值等比缩小,在相同峰值电流下,其损耗不足 1V 阈值方案的三分之一--效率更高,检测电阻温升更低.噪声裕量相应收窄：需保持 CS 走线短,通过小 RC 滤除前沿尖峰,并将其接地于静态 GND 引脚.
频率与占空比钳位如何设定?
引脚 4 上的一组振荡器 RT/CT 网络将振荡器频率编程至 20 kHz 至 1 MHz 范围内.该振荡器的放电电流经出厂修调,正是这一机制使最大占空比(精密修调 50%)在各批次器件间保持高度一致,而非 ±10% 的宽散差.
免责声明
信息准确性：本页面规格参数基于 Maxim MAX5094A-MAX5095C 官方数据手册.我们致力于保持信息的准确性与完整性,但产品参数可能随版本更新而变化,设计工程师在最终定稿前应对照最新官方文档核实所有数值.
产品正品保证：我们供应的所有元器件均为原厂正品,具备完整的物料溯源追踪.
技术支持：售前与售后技术咨询服务均免费提供.
应用声明：本页面仅供参考.具体应用的适用性应由设计工程师结合实际系统需求自行确认.
MAX5094DAUA+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-TSSOP, 8-MSOP (0.118", 3.00mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 输出类型:
- Transistor Driver
- 功能:
- Step-Up/Step-Down
- 拓扑:
- Flyback, Forward Converter
- 输出数量:
- 1
- 输出相位:
- 1
- 认证:
- -
- 电压 - 供应（Vcc/Vdd）:
- 7.6V ~ 30V
- 频率 - 开关:
- 10kHz ~ 500kHz
- 输出配置:
- Positive, Isolation Capable
- 占空比（最大值）:
- 49.8%
- 同步整流器:
- No
- 等级:
- -
- 时钟同步:
- No
- 安装类型:
- Surface Mount
- 工作温度:
- -40°C ~ 125°C (TJ)
- 串行接口:
- -
- 控制特性:
- Frequency Control
- 供应商设备封装:
- 8-uMAX/uSOP
- 分类:
- DC-DC 开关控制器
