MAX5087BATE+T - Maxim MAX5087B 45 V\400 mA 车规级高压线性稳压器/LDO,5 V 预设 / 2.5-11 V 可调输出,70 µA I_Q,可编程复位输出 RESET,16-TQFN | MAX5087B

MAX5087BATE+T 是 Maxim MAX5087B 的无铅编带包装版本,采用 16 引脚 TQFN(5 mm x 5 mm)封装.MAX5087B 是一款高压线性稳压器/LDO,可直接从 6.5 V 至 45 V 输入电压范围供电,最大输出电流达 400 mA. 空载静态电流仅 70 µA(关断电流 11 µA),出厂预设输出 5.0 V,通过 SET 引脚外接分压器可将输出调节至 2.5 V 至 11 V 范围内任意值,内置基准 1.235V 及带复位超时电容 CT 的微处理器复位输出 RESET. 工作温度 -40 °C 至 +125 °C,专为汽车常供电模块\受监控 MCU 电源轨\24 V 工业总线及电池直接供电待机系统而设计.

产品介绍

MAX5087B 由 Maxim Integrated(现已并入 Analog Devices)推出,是设计工程师在模块需要直接挂接车载蓄电池或恶劣工业电源\同时输出干净 5 V 逻辑电压时的首选方案.其输入级持续耐压 6.5 V 至 45 V,普通 12 V 汽车总线在冷启动跌落和抛负载型浪涌(可达 40 V 级别)时仍处于正常工作范围内,而非故障状态.MAX5087BATE+T 是采用带散热焊盘的 16-TQFN 封装的 RoHS("+")编带("T")订购型号.

两项关键参数定义了该器件的特性.其一是 400 mA 保证输出电流--足以用一颗 IC 驱动 MCU\CAN 收发器和传感器集群.其二是空载静态电流仅 70 µA：通过 MAX5087B 供电的常供电模块(如车载远程信息处理或车身控制模块),在车辆休眠期间几乎不消耗蓄电池电量;通过 EN 引脚还可将其进一步降低至约 11 µA.SET 引脚接地时输出预设为 5.0 V(兄弟型号 MAX5087A 预设为 3.3 V);将 SET 引脚通过外部分压器连接至 OUTSENSE,同一颗器件即可在 2.5 V 至 11 V 范围内调节输出,调节基准为内部基准 1.235V.

将本品与普通 LDO 区别开来的是内置监控功能.开漏复位输出 RESET̅ 在输出电压跌至标称值约 92% 以下时即拉低,并在复位超时电容 CT 所编程的超时时间内持续保持处理器复位状态(t_RP ≈ C_T x 6.175 x 10⁴ s/F)--电源管理与电压监控集于一体.热关断和短路保护保护调整管;启动至受监控的有效电源轨耗时不足 400 µs,压差典型值为 0.8 V(轻载).散热焊盘将最恶劣工况(45 V 输入\400 mA 输出)的热量散入 PCB 铺铜.

专家技术解读

45 V 线性前端能带来什么优势,设计时需注意哪些要点?

无需预稳压器直接连接蓄电池：6.5-45 V 输入电压范围覆盖 12 V 和 24 V 系统及其瞬态电压,因此 MAX5087B 可在小电流模块中替代降压(Buck)加 LDO 级联方案--零开关噪声\EMC 压力极小\外部 BOM 仅需两颗电容.代价是线性功耗：P = (V_IN - V_OUT) x I_OUT,因此在承诺高持续电流与高输入电压组合前,务必核算 TQFN 的热极限(在 PCB 铺铜良好时约为 +70 °C 下 2.6 W).
复位功能是电源设计的一部分,而非事后补充：RESET̅ 仅在 OUT 超过标称值约 92% 且持续完整的 CT 编程延迟后才释放.计算 C_T 时需确保 MCU 的时钟和 Flash 在复位释放前已完成初始化;该引脚为开漏输出,需接约 10 kΩ 上拉电阻,并可实现电平转换至任意逻辑电源.
固定输出与可调输出的反馈接线方式不同：预设 5 V 时,SET 接地,OUTSENSE 直接连接至负载端 OUT(对实际电源轨进行真正的开尔文检测).可调模式下,OUTSENSE 至 GND 的分压器设定 V_OUT = 1.235 V x (1 + R1/R2);分压器应尽量靠近引脚放置,且复位阈值会跟随所编程的输出电压变化.

核心优势

45 V 直连蓄电池输入

6.5-45 V 输入电压范围可承受 12 V/24 V 系统的冷启动跌落和 40 V 级别浪涌--无需预稳压器,无开关噪声,车规级 -40 至 +125 °C.

70 µA 常供电 I_Q

空载静态电流仅 70 µA(通过 EN 拉低后关断电流降至 11 µA),使长期供电模块在车辆休眠数月期间不会耗尽蓄电池.

5 V 预设或 2.5-11 V 可调输出

SET 接地即获出厂校准的 5.0 V;仅需一只外部分压器,同一颗器件即可围绕基准 1.235V 将输出重新编程至 2.5 V 至 11 V 范围内任意值.

内置受监控复位

开漏复位输出 RESET̅ 配合复位超时电容 CT 引脚,在电源轨稳定前持续保持 MCU 复位--稳压器与电压监控集成于一颗 5 mm TQFN 中.

规格参数

参数	数值	条件 / 备注
器件类型	高压线性稳压器/LDO	含微处理器复位监控
制造商	Maxim Integrated(Analog Devices)	MAX5087B
输入电压范围	6.5 V 至 45 V	可直连蓄电池
输出电流	400 mA	保证值
预设输出(MAX5087B)	5.0 V	SET = GND;MAX5087A = 3.3 V
可调输出范围	2.5 V 至 11 V	SET/OUTSENSE 外接分压器
基准电压(V_SET)	基准 1.235V	极限范围 1.200-1.260 V
空载静态电流	70 µA(典型值)	SET = GND
关断电流	11 µA(典型值)	EN 低电平;最大值 21 µA
压差	0.8 V(典型值)	轻载,V_OUT = 5 V 级别
复位阈值	≈92% V_OUT	89-94% 窗口,开漏复位输出 RESET̅
复位超时	t_RP ≈ C_T x 6.175 x 10⁴ s/F	复位超时电容 CT 引脚;2 µA 充电电流
启动时间	≤400 µs	V_OUT 从 50% 上升至 90%
保护功能	热关断\短路保护	T_J 最大值 +125 °C
工作温度	-40 至 +125 °C	车规级范围
封装	16-TQFN-EP,5 mm x 5 mm	+70 °C 时约 2.6 W;外形图 21-0140
订购型号	MAX5087BATE+T	无铅,编带包装

注：本页规格数据来源于 Maxim MAX5087/MAX5087B 官方数据手册.设计定稿前请务必对照最新官方文档核实所有参数.

封装信息

MAX5087BATE+T 采用 16 引脚薄型 QFN 带散热焊盘封装,尺寸 5 mm x 5 mm x 0.75 mm,引脚间距 0.8 mm(Maxim 外形图编号 21-0140,焊盘图 T1655+3).散热焊盘是线性耗散的导热路径--将其焊接至充裕的铜箔并通过过孔与接地层连接;电气上其电位为地,但不可替代引脚 8 作为唯一接地连接.铺铜良好时,该封装在 +70 °C 下可处理约 2.6 W 功耗,这正是无散热片情况下高输入电压时仍能输出 400 mA 的前提.六个引脚为空脚,因此尽管封装体积小,布线仍较宽松：IN(引脚 3/4)接 47 µF 大容量滤波电容,OUT(引脚 5/6)接 15 µF 以上低 ESR 电容,SET/OUTSENSE 接分压器或直接短接,复位输出 RESET̅ 接上拉电阻,复位超时电容 CT 引脚接定时电容.完整封装尺寸图如下所示.

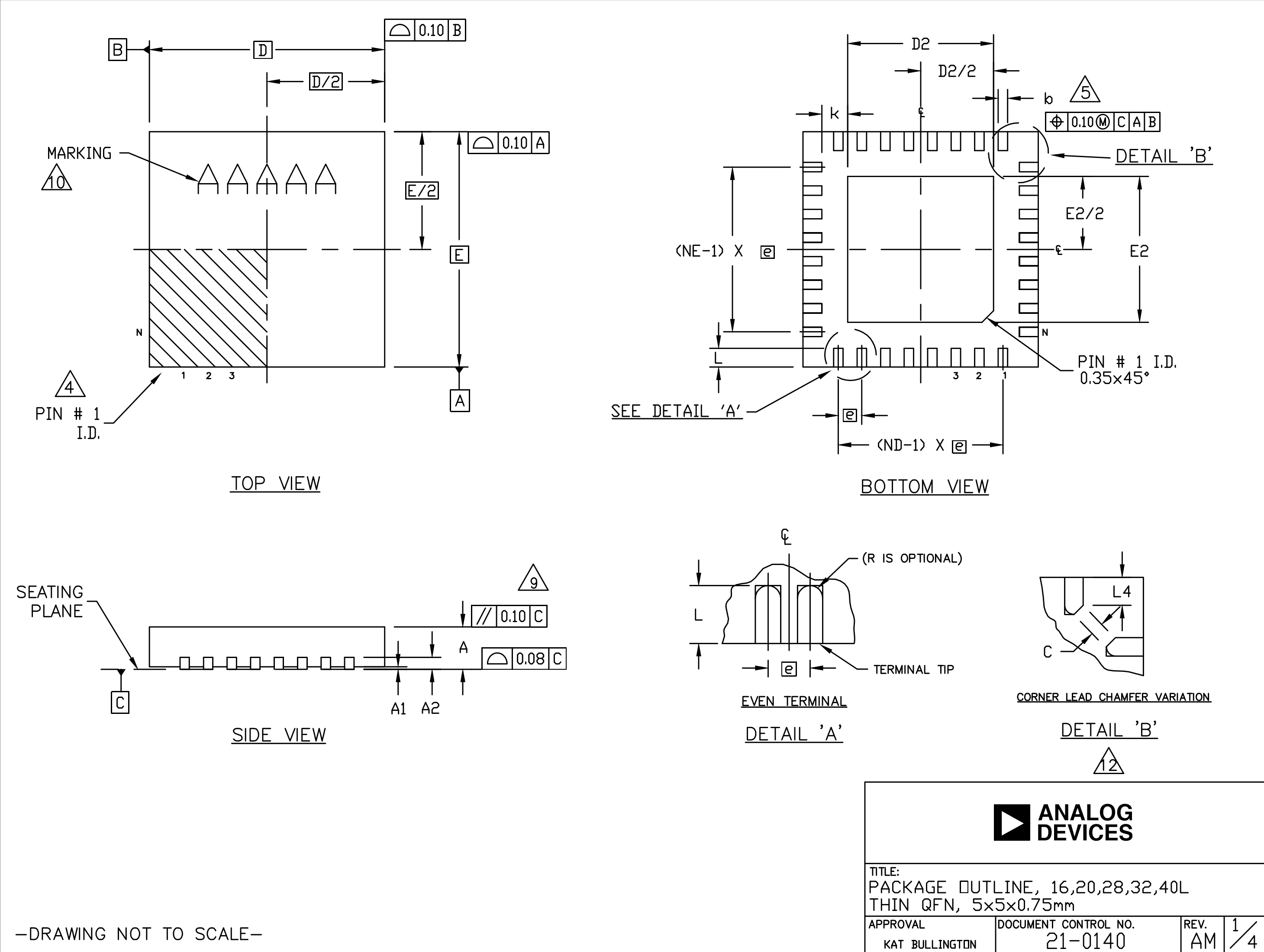

MAX5087BATE+T 16引脚 TQFN 5x5mm 封装外形图 21-0140

引脚与信号定义

根据 MAX5087/MAX5087B 数据手册引脚说明,16-TQFN 各引脚定义如下(N.C. = 内部无连接)：

引脚 1\12-16 - N.C.：内部无连接,可悬空处理.
引脚 2 - EN：使能输入.高电平开启稳压器;低电平进入约 11 µA 关断状态.常供电应用时接 IN.
引脚 3\4 - IN：稳压器输入,输入电压范围 6.5-45 V;对地旁路 47 µF 电容.
引脚 5\6 - OUT：稳压器输出;需接 ≥15 µF 低 ESR 电容稳定输出.
引脚 7 - OUTSENSE：输出检测端.预设电压时直接连接至 OUT;可调模式下连接反馈分压器.
引脚 8 - GND：接地.
引脚 9 - SET：输出编程端.接地时输出预设 5.0 V;接分压器(OUTSENSE→SET→GND)可实现 2.5-11 V 可调输出.
引脚 10 - RESET̅：开漏\低电平有效复位输出;输出低于标称值约 92% 时拉低.需接约 10 kΩ 上拉电阻.
引脚 11 - CT：复位超时编程电容引脚;t_RP ≈ C_T x 6.175 x 10⁴ s/F.
EP：散热焊盘--焊接至接地铺铜以散热(热路径,不可替代独立地线连接).

替代型号与相关产品

最接近的替代选项包括 3.3 V 兄弟型号及 Maxim 其他宽输入稳压器.替换前请确认输出电压\电流\监控功能和封装是否匹配.

型号	品牌	类型 / 主要差异	封装	备注
MAX5087AATE+	Maxim	相同稳压器,预设 3.3 V 输出	16-TQFN	3.3 V 逻辑直接替换
MAX15006AASA+	Maxim	40 V\50 mA 超低 I_Q LDO	8-SO	轻载场合,待机电流更低
MAX15007AASA+	Maxim	40 V\50 mA LDO,固定/可调输出	8-SO	MAX15006 配套型号
MAX5023LASA+	Maxim	65 V 耐压微功耗 LDO + 复位	8-SO	浪涌裕量更高
MAX5035AASA	Maxim	76 V\1 A 降压开关稳压器	8-SO	功耗超出热极限时切换至此方案

选型建议：当受监控的 5 V 电源轨(最大 400 mA)需要直接取自 12/24 V 蓄电池\同时对噪声和元件数量有严格要求时,优先选用 MAX5087B;3.3 V 系统选用 A 型号.电流低于约 50 mA 时,MAX15006/15007 或 65 V 的 MAX5023 可进一步降低待机电流;当 (V_IN-V_OUT) x I_OUT 超出 TQFN 热预算时,切换至开关型 MAX5035 并加后级滤波.

制造商信息

Maxim Integrated(现已并入 Analog Devices, Inc.(ADI))深耕汽车电源管理领域数十年,MAX5087 系列正是其集成化设计理念的典型代表：稳压器\精密基准电压源与处理器监控电路集成于单颗 IC,使电池直连模块仅需一颗器件加少量无源元件即可完成设计.

并入 ADI 后,该产品提供完整的车规级文档支持--数据手册覆盖 +125 °C 特性测试数据\21-0140 TQFN 热阻数据,以及抛负载耐受与复位时序的应用指南,这些参考资料在同一块电路板需同时通过 EMC 和冷启动测试时尤为关键.

典型应用

汽车常供电模块

远程信息处理\车身控制\无钥匙进入

典型应用：远程信息处理单元长期连接 12 V 蓄电池运行数年;MAX5087B 可承受冷启动跌落和 40 V 级别瞬态电压,70 µA 的空载静态电流使停放车辆的蓄电池保持健康电量,通过 EN 引脚可使模块即刻唤醒.

受监控 MCU 5 V 电源轨

需要干净上电时序的 ECU 及控制器

典型应用：ECU 微控制器绝不能在电源轨跌落时运行;复位输出 RESET̅ 在 5 V 电源轨稳定且经过复位超时电容 CT 所设定的延迟后才释放,将原本独立的外部电压监控芯片集成进稳压器,节省 PCB 面积并消除一个故障点.

工业 24 V 总线仪表

传感器\变送器\面板电子设备

典型应用：噪声较大的 24 V 总线上的现场变送器需要干净的模拟电源;线性 MAX5087B 直接从总线稳压,零开关纹波,45 V 上限电压可吸收工业布线带来的浪涌冲击.

电池直接供电待机系统

监控器\报警器\备份控制器

典型应用：电池组监控器需持续连接在电池组两端;通过 MAX5087B 供电时仅消耗 70 µA,可编程复位确保在任何深度放电欠压恢复后逻辑电路能够干净重启.

常见问题

MAX5087BATE+T 能直接连接 12 V 或 24 V 蓄电池吗?

可以--输入电压范围为 6.5 V 至 45 V,持续工作,覆盖 12 V 和 24 V 系统的冷启动跌落及 40 V 级别浪涌事件,工作温度 -40 至 +125 °C.限制持续大电流输出的唯一因素是线性功耗 (V_IN-V_OUT) x I_OUT 相对于 TQFN 约 2.6 W 热预算的余量.

如何获得预设 5 V 以外的输出电压?

SET 接地即得出厂校准的 5.0 V.如需其他电压,将分压电阻从 OUTSENSE 经 SET 接至 GND;反馈环路将 SET 引脚调节至基准 1.235V,输出 V_OUT = 1.235 x (1 + R1/R2),可调范围 2.5 V 至 11 V.预设 3.3 V 的版本为 MAX5087A.

复位功能是如何工作的?

开漏复位输出 RESET̅ 在输出电压跌至标称值约 92% 以下时拉低.电源轨恢复后,继续保持低电平直至复位超时电容 CT 所设定的超时时间结束(t_RP ≈ C_T x 6.175 x 10⁴ s/F),随后释放.需在逻辑电源上接约 10 kΩ 上拉电阻;将 CT 接 IN 可实现几乎立即释放.

需要哪些外部元件?

极少：IN 引脚接 47 µF 大容量输入电容,OUT 引脚接至少 15 µF 低 ESR 电容,复位输出 RESET̅ 接上拉电阻,复位超时电容 CT 引脚接定时电容,仅在可调模式下需要两颗分压电阻.常供电应用将 EN 接 IN,散热焊盘焊接至接地铺铜以散热.

免责声明

信息准确性：本页规格数据来源于 Maxim MAX5087/MAX5087B 官方数据手册.我们致力于保持信息的准确与完整,但参数可能随产品版本更新而变化,设计工程师在定稿前应对照最新官方文档核实所有数值.

产品正品保证：我们供应的所有器件均为原厂正品,具备完整的物料可追溯性.

技术支持：售前及售后技术咨询均免费提供.
