Analog Devices Inc./Maxim Integrated MAX4040EUK+T
- 零件号:
- MAX4040EUK+T
- 封装:
- SC-74A, SOT-753
- 数据表:
-
MAX4040EUK+T.pdf
- 描述:
- IC OPAMP GP 1 CIRCUIT SOT23-5
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:1,254
发送询价，我们会立即回复.
有现货 : 1,254
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX4040EUK+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX4040EUK+T - Maxim MAX4040 微功耗轨到轨输入/输出运放,增益带宽积 90 kHz,静态电流 10 µA,电源电压 +2.4 V 至 +5.5 V,5引脚 SOT23 封装 | MAX4040
MAX4040EUK+T 是 Maxim MAX4040 的无铅编带包装(5-Pin SOT23)版本,这是一款微功耗\低成本运算放大器,具备轨到轨输入与输出特性. 每路放大器静态电流仅 10 µA,可在 +2.4 V 至 +5.5 V 单电源(或 ±1.2 V 至 ±2.75 V 双电源)下工作,输入失调电压典型值 200 µV,增益带宽积 90 kHz. 真正的轨到轨摆幅\过驱动输入无相位反转,专为电池供电系统\便携式仪器\传感器与电桥放大器及手持电子设备而设计.
产品介绍
MAX4040 是 Maxim Integrated(现已并入 Analog Devices)推出的微功耗运算放大器,其核心设计目标只有一个：以最低的能耗完成真实的模拟信号处理.每路通道功耗约 10 µA,单电源最低 +2.4 V 即可工作,输入与输出均实现轨到轨摆幅.MAX4040EUK+T 是符合 RoHS("+")的编带包装("T")版本,采用节省空间的 5引脚 SOT23 封装.
低静态电流与轨到轨特性使本器件非常适合电池供电信号链.每路放大器仅消耗 10 µA,纽扣电池或两节 AA 电池即可驱动模拟前端运行数年而非数周;+2.4 V 的下限电压意味着同一颗运放可直接用于单节锂电池或 3 V/3.3 V 稳压电源,无需负电源.由于输入共模范围和输出摆幅均可达到电源轨,可用信号窗口等于整个电源电压--当电源仅有 3 V 时,每一毫伏的余量都对动态范围至关重要,这一优势无可比拟.
在低功耗核心的基础上,MAX4040 还保留了精密前端所需的关键指标：输入失调电压典型值 200 µV,输入偏置电流约 ±2 nA,共模抑制比最小值 70 dB,电源抑制比最小值 75 dB.90 kHz 增益带宽积刻意保守--这是微功耗电流的代价--恰好匹配 DC 和低频任务,如传感器调理和电池监控.放大器在输入超出电源轨时不会发生相位反转,驱动 200 pF 容性负载时保持稳定,因此可直接置于 ADC 采样电容前端而无需额外隔离网络.SOT23-5 封装仅占指甲盖大小的板面积.
专家技术解读
MAX4040「微功耗 + 轨到轨」组合带来什么,其局限又在哪里?
- 带宽是微功耗的代价：90 kHz 增益带宽积直接源于 10 µA 偏置电流.对于热电偶\电桥\电池电压等 DC/低频信号完全够用,但本器件并非音频或高速运放--选型前请确认信号带宽与所需闭环增益的乘积在 90 kHz 以内.
- 轨到轨扩展了动态窗口,但需注意最后几毫伏：输入共模范围轨到轨,输出在轻负载(数十 mV 进入 25 kΩ)时可摆至距电源轨约 10 mV 处.这在 3 V 电源上最大化了动态范围,但开环增益和摆幅在紧靠电源轨时会下降,精密设计应留有余量,而非依赖绝对端点.
- 设计为可持续接入：过驱动输入无相位反转意味着传感器故障或超量程输入不会将输出锁定至错误电平;200 pF 容性负载稳定性允许其直接驱动 ADC 输入或短线缆.对于需要最低功耗的通道,相关型号 MAX4041/MAX4043 增加了 1 µA 关断功能,而普通 MAX4040 未提供此功能.
核心优势
每路放大器静态电流约 10 µA,纽扣电池或 AA 电池可驱动模拟前端运行数年,这是电池供电设备选用 MAX4040 的首要理由.
在 +2.4 V 至 +5.5 V 单电源下,输入与输出均可摆至电源轨,使低压系统的整个电源电压均成为可用信号范围.
输入失调电压典型值 200 µV,偏置电流约 ±2 nA,共模抑制比 70 dB,适用于对 DC 精度有要求的传感器与电桥前端.
5引脚 SOT23 封装,过驱动输入无相位反转,200 pF 容性负载稳定--可安全置于 ADC 前端持续接入.
规格参数
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 微功耗轨到轨输入/输出运算放大器 | 单通道运放 |
| 制造商 | Maxim Integrated (Analog Devices) | MAX4040 |
| 电源电压 | +2.4 V 至 +5.5 V 单电源 | ±1.2 V 至 ±2.75 V 双电源 |
| 静态电流 / 每路 | 10 µA(典型值) | VCC = 2.4 V;5 V 时典型值 14 µA,最大值 20 µA |
| 增益带宽积 | 90 kHz | 微功耗 |
| 输入失调电压 | 200 µV(典型值) | ±1.5 mV 最大值(SOT23 等级) |
| 输入偏置电流 | ±2 nA(典型值) | ±10 nA 最大值 |
| 输入共模范围 | 轨到轨 | VEE 至 VCC |
| 输出摆幅 | 轨到轨 | 距电源轨约 10 mV(RL = 100 kΩ) |
| 共模抑制比 / 电源抑制比 | 94 dB / 85 dB(典型值) | 最小值 70 dB / 75 dB |
| 大信号电压增益 | 94 dB(典型值) | RL = 100 kΩ |
| 输出短路电流 | 0.7 / 2.5 mA | 拉电流 / 灌电流 |
| 容性负载稳定性 | 200 pF | 单位增益;无相位反转 |
| 工作温度范围 | -40 至 +85 °C | E 等级(扩展级) |
| 封装 | 5引脚 SOT23 | 另有 8引脚 µMAX |
| 订货料号 | MAX4040EUK+T | SOT23-5,无铅,编带包装 |
注：以上参数均来源于 Maxim MAX4040-MAX4044 数据手册.最终设计定稿前,请务必对照最新官方文档核实所有参数.
封装信息

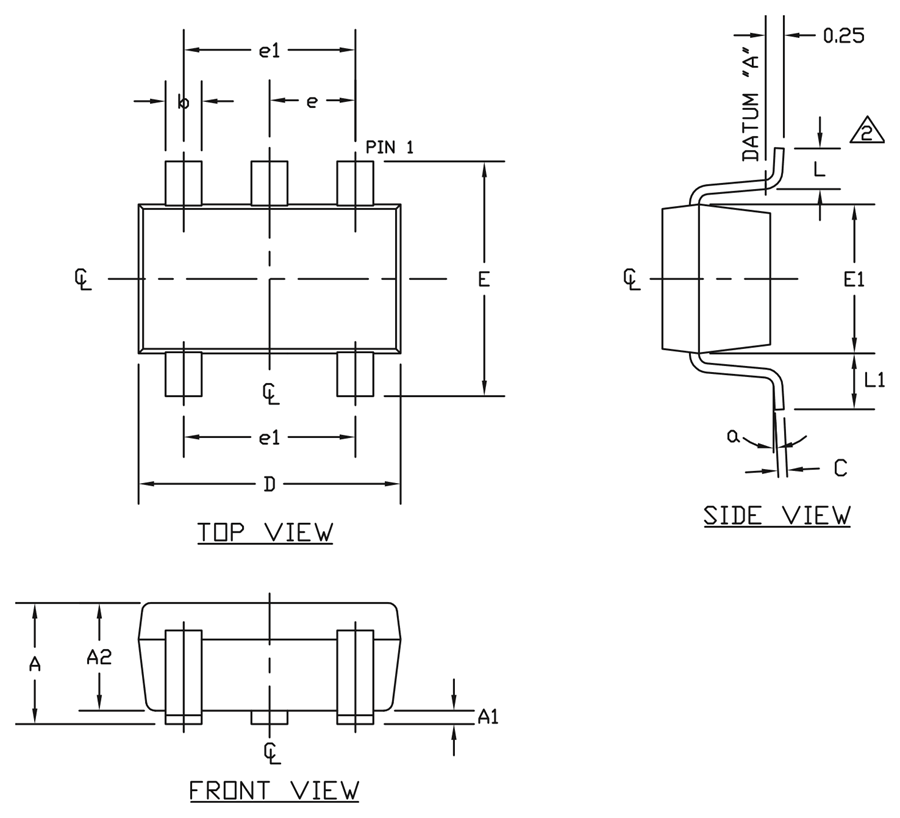

MAX4040EUK+T 采用 5引脚 SOT23(SOT23-5)封装,这是符合 EIAJ 标准的小外形晶体管封装,本体尺寸约 2.90 mm × 1.60 mm,引脚间距 0.95 mm,是单通道运放中最小的封装之一.料号中的"+"表示符合 RoHS 的无铅工艺,末尾"T"表示编带包装,适合自动化贴装.同款 MAX4040 芯片也提供 8引脚 µMAX 封装,适合偏好较宽引脚间距的设计.由于器件为微功耗,自加热可忽略不计,SOT23-5 的功率耗散额定值(+70 °C 时约 571 mW)远超 10 µA 偏置所产生的功耗,因此封装选择完全由板面积和布线需求决定.外形及第 1 引脚方向如下图所示.
引脚与信号定义

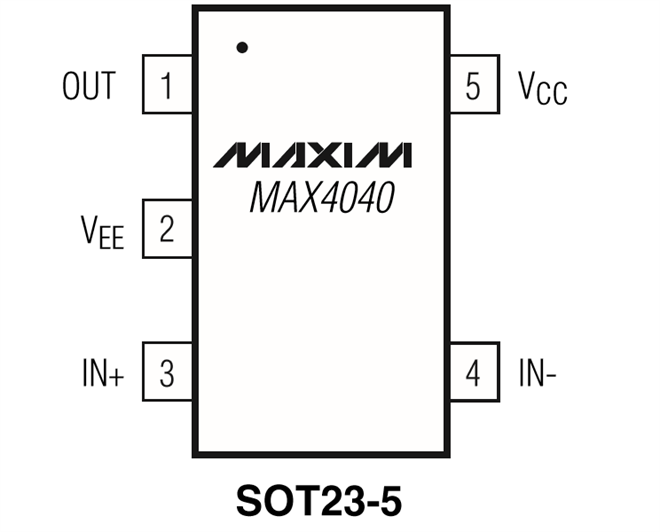

5引脚 SOT23 采用标准单运放排列,两个电源引脚位于对角,输出引脚与输入引脚隔离：
- 引脚 1 - OUT：放大器输出;摆幅轨到轨,驱动 200 pF 时保持稳定.
- 引脚 2 - VEE：负电源 / 地.单电源使用时接地;去耦电容应紧靠引脚放置.
- 引脚 3 - IN+：同相输入;共模范围轨到轨.
- 引脚 4 - IN-：反相输入;反馈网络的求和节点.
- 引脚 5 - VCC：正电源(+2.4 V 至 +5.5 V);去耦电容应紧靠引脚放置.
5引脚 SOT23 的物理引脚编号(俯视图)请参见下方封装图.
替代与相关型号
以下型号均属于 MAX4040 微功耗系列及近亲型号,共享轨到轨低功耗的设计理念,但在通道数和关断功能上有所不同;替换前请核实电源电压\失调电压及引脚定义.
| 料号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| MAX4041ESA+ | Maxim | 单通道运放,带 1 µA 关断 | 8-SO | 同核心,增加关断功能 |
| MAX4042ESA+ | Maxim | 双通道微功耗运放 | 8-SO | 双通道 |
| MAX4043EUB+ | Maxim | 双通道运放,带关断 | 10-µMAX | 双通道 + 关断 |
| MAX4044ESD+ | Maxim | 四通道微功耗运放 | 14-SO | 四通道 |
| MAX4162ESA+ | Maxim | 单通道轨到轨微功耗运放 | 8-SO | 相关低功耗单通道型号 |
选型建议：若目标是单通道微功耗且封装最小(SOT23-5),选用 MAX4040;多通道传感器前端选双通道 MAX4042 或四通道 MAX4044;需要在两次读取之间用 1 µA 关断切断电源时,选单通道 MAX4041 或双通道 MAX4043;若偏好 8-SO 封装的轨到轨单通道方案,可考虑 MAX4162.
制造商信息
Maxim Integrated(现已并入 Analog Devices, Inc. (ADI))在低功耗与精密模拟产品领域享有长期盛誉,MAX4040-MAX4044 系列正是其微功耗信号链理念的经典体现.单通道 MAX4040\双通道 MAX4042\四通道 MAX4044 以及带关断功能的 MAX4041 和 MAX4043,为设计者提供了在不同通道数下统一的轨到轨放大器核心.
ADI 收购 Maxim 后,该器件持续由 Analog Devices 提供支持,配套完整的数据手册表征数据\SPICE 模型及低功耗/轨到轨设计应用资料.上述文档是电池供电设计中核实失调电压\偏置电流及电源限制的权威来源.
典型应用
常见问题
MAX4040EUK+T 需要什么电源电压和电流?
本器件可在 +2.4 V 至 +5.5 V 单电源(或 ±1.2 V 至 ±2.75 V 双电源)下工作,2.4 V 时每路放大器仅消耗约 10 µA(5 V 时典型值 14 µA).这一微功耗预算正是其适合纽扣电池和电池供电设计的原因.
90 kHz 增益带宽积是否足够?
90 kHz 增益带宽积是 10 µA 工作电流的代价,非常适合 DC 及低频应用--传感器\电桥\电池电压等,但并非音频或高速放大器.请确认信号带宽乘以闭环增益的结果在 90 kHz 以内.
5引脚 SOT23 的引脚排列是什么?
俯视图：引脚 1 OUT,引脚 2 VEE(负电源 / 地),引脚 3 IN+,引脚 4 IN-,引脚 5 VCC(正电源).VCC 和 VEE 的去耦电容应紧靠引脚放置.
MAX4040 与 MAX4041/4042/4043/4044 有何区别?
各型号共享同一轨到轨微功耗核心.MAX4040 为单通道运放,无关断功能;MAX4041 为单通道,带 1 µA 关断;MAX4042 为双通道;MAX4043 为双通道带关断;MAX4044 为四通道.根据所需通道数及是否需要关断引脚进行选型.
免责声明
信息准确性：本页规格参数均来源于 Maxim MAX4040-MAX4044 官方数据手册.我们致力于保持信息的准确性与完整性,但参数可能随产品版本更新而变化,设计工程师在最终定稿前应对照最新官方文档核实所有数值.
产品正品保证：我们供应的所有器件均为原厂正品,具备完整的物料可追溯性.
技术支持：售前及售后技术咨询服务均免费提供.
应用说明：本页内容仅供参考,具体应用的适用性应由设计工程师根据实际系统需求自行确认.
MAX4040EUK+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- SC-74A, SOT-753
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 放大器类型:
- General Purpose
- 电路数量:
- 1
- 转换速率:
- 0.04V/µs
- 增益带宽积:
- 90 kHz
- -3db 带宽:
- -
- 安装类型:
- Surface Mount
- 电流 - 输入偏置:
- 2 nA
- 电压 - 输入偏移:
- 250 µV
- 输出类型:
- Rail-to-Rail
- 电流 - 电源:
- 14µA
- 电流 - 输出/通道:
- 2.5 mA
- 认证:
- -
- 电压 - 电源范围（最小值）:
- 2.4 V
- 供应商设备封装:
- SOT-23-5
- 等级:
- -
- 电压 - 电源范围（最大值）:
- 5.5 V
- 工作温度:
- -40°C ~ 85°C
1. 如何在深圳市富聪科技有限公司上订购MAX4040EUK+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX4040EUK+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX4040EUK+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX4040EUK+T在内的产品;我们比任何其他客户都更关注MAX4040EUK+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX4040EUK+T显示的价格和库存准确吗?
MAX4040EUK+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX4040EUK+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX4040EUK+T出现问题,只有在满足以下所有条件时,我们才接受MAX4040EUK+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX4040EUK+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX4040EUK+T引脚图\MAX4040EUK+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
 |
|
 |
| 零件号 | MAX4040EUK+T | MAX4040EUK | MAX4040EUK-G103 | MAX4040EUK-T |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - | - | - |
| 封装/外壳 | SC-74A, SOT-753 | SC-74A, SOT-753 | SC-74A, SOT-753 | SC-74A, SOT-753 |
| 包装 | Tape & Reel (TR) | Bulk | Bulk | Tape & Reel (TR) |
| 产品状态 | Active | Active | Active | Obsolete |
| 放大器类型 | General Purpose | General Purpose | General Purpose | General Purpose |
| 电路数量 | 1 | 1 | 1 | 1 |
| 转换速率 | 0.04V/µs | 0.04V/µs | 0.04V/µs | 0.04V/µs |
| 增益带宽积 | 90 kHz | 90 kHz | 90 kHz | 90 kHz |
| -3db 带宽 | - | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 电流 - 输入偏置 | 2 nA | 2 nA | 2 nA | 2 nA |
| 电压 - 输入偏移 | 250 µV | 250 µV | 200 µV | 250 µV |
| 输出类型 | Rail-to-Rail | Rail-to-Rail | Rail-to-Rail | Rail-to-Rail |
| 电流 - 电源 | 14µA | 14µA | 14µA | 14µA |
| 电流 - 输出/通道 | 2.5 mA | 2.5 mA | 2.5 mA | 2.5 mA |
| 认证 | - | - | - | - |
| 电压 - 电源范围（最小值） | 2.4 V | 2.4 V | 2.4 V | 2.4 V |
| 供应商设备封装 | SOT-23-5 | SOT-23-5 | SOT-23-5 | SOT-23-5 |
| 等级 | - | - | - | - |
| 电压 - 电源范围（最大值） | 5.5 V | 5.5 V | 5.5 V | 5.5 V |
| 工作温度 | -40°C ~ 85°C | -40°C ~ 85°C | -40°C ~ 85°C | -40°C ~ 85°C |
