MAX4002EUA+T - Maxim 2.5GHz 45dB RF 检测控制器 / 对数放大器(µMAX-8)
Maxim Integrated(Analog Devices)的 MAX4002EUA+T 是一款低成本\低功耗的 RF 检测控制器 / 对数放大器,用于 0.1GHz 至 2.5GHz 的射频功率放大器.提供 45dB 对数动态范围(输入 -43dBV 至 +2dBV)\70ns 快速响应\10mA 输出驱动与 30µA 关断--采用小巧 8 脚 µMAX,用于手机 PA 控制与功率测量.
产品简介
MAX4002EUA+T 属于 Maxim MAX4000/MAX4001/MAX4002 系列低成本\低功耗对数放大器,设计用于控制 0.1GHz 至 2.5GHz 的射频功率放大器(PA).45dB 对数动态范围使该系列适用于多种无线应用,从手机 PA 控制到发射功率测量与 RSSI.
MAX4002 覆盖输入范围 -43dBV 至 +2dBV(50Ω 下 -30dBm 至 +15dBm),是系列中功率最高的成员.在控制器模式下,器件把 RFIN 检测到的 RF 电平与 DAC 驱动的 SET 设定点比较,驱动 OUT 至 PA 增益控制脚,闭合精确的发射功率控制环.CLPF 上的电容设定环路带宽.
由单 2.7V 至 5.5V 电源供电,仅 17mW(3V 典型),对 10dB 阶跃 70ns 快速响应,低功耗 30µA 关断,MAX4002 适合电池供电无线终端.采用 8 脚 µMAX(及 8 焊球 UCSP)封装.
专家技术洞察
PA 功率控制为什么用 MAX4002?
- 闭环控制器模式:RFIN 检测耦合 RF,SET 取 DAC 功率设定点,OUT 驱动 PA 增益脚--仅一个外部 CLPF 电容即构成完整发射功率控制环.
- 45dB 范围至 2.5GHz:对数检波器跨 0.1-2.5GHz 覆盖 -43dBV 至 +2dBV,一颗覆盖 TDMA/CDMA/GPRS/GSM 频段.
- 快+低功耗:对 10dB 阶跃 70ns 响应使环路在突发时序内响应,17mW 工作与 30µA 关断保护手机电池续航.
核心优势
对数检波器跨 0.1GHz 至 2.5GHz 覆盖 -43dBV 至 +2dBV.
RFIN/SET/OUT 闭合 PA 发射功率控制环;CLPF 设带宽.
对 10dB 阶跃 70ns;10mA 输出驱动适合快环路.
3V 下 17mW,2.7-5.5V 电源,30µA 关断;8 脚 µMAX.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | RF 检测控制器 / 对数放大器 | MAX4000/4001/4002 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 频率范围 | 0.1 GHz ~ 2.5 GHz | |
| 动态范围 | 45 dB | 对数 |
| 输入范围 | -43 dBV ~ +2 dBV | 50Ω 下 -30dBm 至 +15dBm(MAX4002) |
| 响应时间 | 70 ns | 10dB 阶跃 |
| 输出驱动 | 10 mA | 拉电流 |
| 电源 / 功耗 | 2.7 V ~ 5.5 V / 17 mW | 3V 下 17mW 典型 |
| 关断 | 30 µA | SHDN̅ 脚 |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 封装 | 8 脚 µMAX(EUA) | "+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX4000-MAX4002 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息

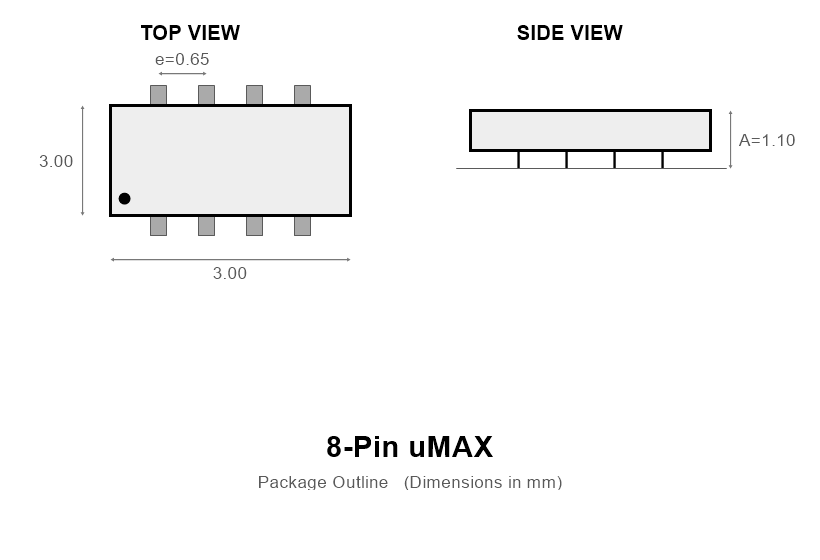

MAX4002EUA+T 采用 8 脚 µMAX 封装,以 EUA 后缀标识;另有 8 焊球 UCSP 选项以求最小占位.微小 µMAX 适合手机与模块的 RF 前端.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 8 脚 µMAX 焊盘与回流焊曲线;RFIN 走线短且 50Ω 匹配,VCC 用 0.1µF 去耦,CLPF 电容靠近器件放置.下图为控制器模式应用电路.
引脚配置(µMAX-8)

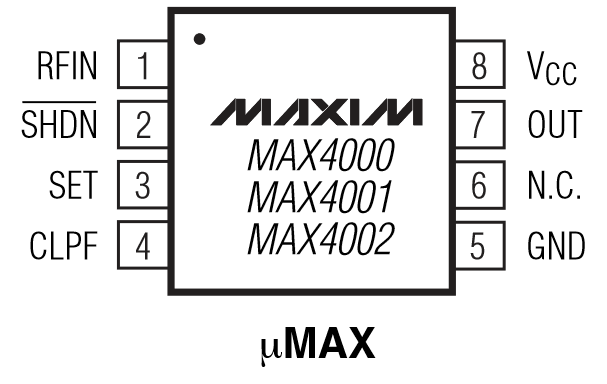

MAX4002 采用 8 脚 µMAX 引脚排布(俯视图)：
- Pin 1 - RFIN：RF 输入(经 50Ω 匹配驱动).
- Pin 2 - SHDN̅：关断,低有效;正常工作接 VCC.
- Pin 3 - SET：控制器模式功率设定点输入(来自 DAC).
- Pin 4 - CLPF：低通滤波连接;对 GND 接电容设定控制环带宽.
- Pin 5 - GND：地.
- Pin 6 - N.C.：空脚.
- Pin 7 - OUT：输出至 PA 增益控制脚(检测器/控制器输出).
- Pin 8 - VCC：电源,2.7V 至 5.5V.
控制器模式下,把耦合 RF 馈入 RFIN,功率设定点接 SET,按环路选 CLPF 电容,OUT 接 PA 增益控制输入.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实输入功率范围\频率与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX4000EUA+ | Maxim | RF 检测控制器 | µMAX-8 | 同系列,-45dBm 至 0dBm |
| MAX4001EUA+ | Maxim | RF 检测控制器 | µMAX-8 | 同系列,-35dBm 至 +10dBm |
| MAX4003EUA+ | Maxim | RF 检测器 / 对数放大器 | µMAX-8 | 检测器模式 RF 功率测量 |
| MAX2015EUA+ | Maxim | 对数功率检测器 | µMAX-8 | 0.1-2.5GHz 对数检波 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是 RF 与模拟 IC 的领先供应商,涵盖对数检波器与无线系统 PA 控制器.MAX4000-MAX4002 系列为蜂窝与无线标准的发射功率控制提供支持.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX4002EUA+T 用于什么?
它是 0.1-2.5GHz\45dB RF 检测控制器 / 对数放大器,用于测量与控制 RF 功放输出--手机 PA 控制(TDMA/CDMA/GPRS/GSM)\发射功率测量与光纤模块 RSSI.
什么是控制器模式?
MAX4002 把 RFIN 检测到的 RF 电平与 SET 上的 DAC 设定点比较,驱动 OUT 至 PA 增益控制脚,构成闭合发射功率控制环;CLPF 电容设定环路带宽.
MAX4002 和 MAX4000/MAX4001 有何不同?
同系列同引脚;区别在输入功率范围--MAX4000 为 -45dBm 至 0dBm,MAX4001 为 -35dBm 至 +10dBm,MAX4002 为 -30dBm 至 +15dBm(50Ω).
MAX4002EUA+T 是什么封装和电源?
8 脚 µMAX(也有 8 焊球 UCSP),2.7V 至 5.5V 电源,3V 下约 17mW,30µA 关断.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
