Analog Devices Inc./Maxim Integrated MAX253CSA+T
- 零件号:
- MAX253CSA+T
- 分类:
- 电源管理 - 专用
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
MAX253CSA+T.pdf
- 描述:
- IC DRVR TRANSFORMER 8-SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX253CSA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX253CSA+T - Maxim 隔离 RS-485/RS-232 电源变压器驱动器(SO-8)
Maxim Integrated(Analog Devices)的 MAX253CSA+T 是一款单片振荡器/功率驱动器,为隔离 RS-485 或 RS-232 数据接口提供隔离电源.它由单 +5V(或 +3.3V)电源驱动中心抽头变压器初级;次级可绕制提供高达 1W 的任意电压.引脚可选 350kHz/200kHz,0.4µA 关断,采用 8 脚 SO.
产品简介
MAX253CSA+T 是一款单片振荡器/功率驱动器,专为隔离 RS-485 或 RS-232 数据接口提供隔离电源而设计.它用一对 N 沟道功率开关驱动中心抽头变压器初级,变压器次级绕制以产生接口所需的隔离电压轨--最高 1W.
器件内部由 CMOS 振荡器驱动两个 N 沟道开关(开漏输出 D1 和 D2).振荡器以两倍开关频率运行,切换触发器确保每个开关精确 50% 占空比.内部先断后通延时防止两开关间直通,使变压器驱动干净高效.
FS 脚选择开关频率--350kHz(FS = VCC 或开路)或 200kHz(FS = 0V)以匹配变压器.SD 脚(高有效关断)禁用开关与振荡器进入 0.4µA 待机.应用包括隔离 RS-485/RS-232 电源\高噪声免疫通信\隔离高压电源\医疗与过程控制隔离.
专家技术洞察
隔离接口电源为什么用 MAX253?
- 完整变压器驱动器:振荡器\50% 占空比切换与双 N 沟道开关全集成,只需小型中心抽头变压器加整流即可做出隔离电源轨--占板极小.
- 先断后通+50% 占空比:内部触发器与死区时间防止两开关同时导通,给出干净高效的变压器初级推挽驱动.
- FS 频率选择+0.4µA 关断:选 350kHz 或 200kHz 匹配磁件;不需要隔离电源时拉高 SD 降至 0.4µA.
核心优势
驱动中心抽头变压器做出隔离 RS-485/RS-232 电源轨,最高 1W.
集成振荡器+双 N 沟道开关;外部元件极少.
引脚可选开关频率;先断后通,50% 占空比.
高有效 SD 脚低电流待机;8 脚 SO.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 变压器驱动器(振荡器/功率驱动器) | 隔离 RS-485/RS-232 电源 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 电源电压 | +5 V(或 +3.3 V) | 单电源 |
| 输出功率 | 最高 1 W | 经变压器次级 |
| 开关频率 | 350 kHz / 200 kHz | 引脚可选(FS) |
| 驱动输出 | D1\D2(开漏 N 沟道) | 中心抽头变压器;先断后通 |
| 关断电流 | 0.4 µA | SD 高有效 |
| 占空比 | 50%(每开关) | 切换触发器控制 |
| 工作温度 | 0°C ~ +70°C | 商业级(C) |
| 封装 | 8 脚 SO(CSA) | "+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX253 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息
MAX253CSA+T 采用 8 脚 SO 封装,以 CSA 后缀标识;该型号也提供 8 脚 DIP 与 µMAX.小巧 SO 使隔离电源部分紧凑地贴近数据收发器.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 8 脚 SO 焊盘与回流焊曲线;把中心抽头变压器靠近 D1/D2 放置,GND1 与 GND2 都接地,VCC 去耦.下图为典型应用电路.
引脚配置(SO-8)

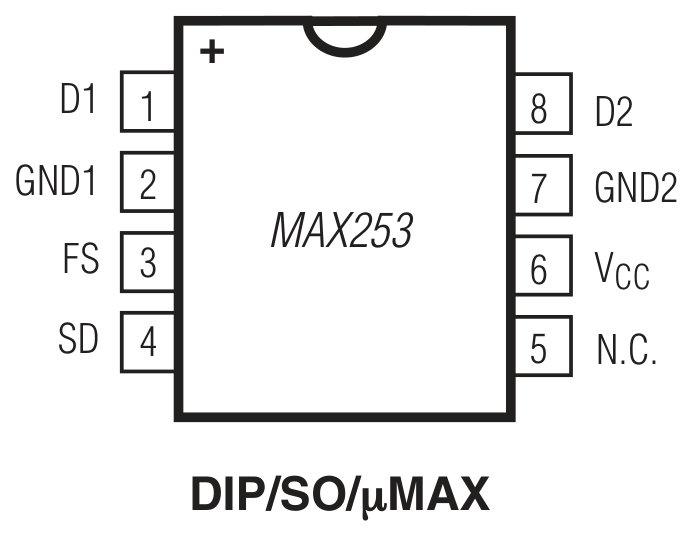

MAX253 采用 8 脚 SO 引脚排布(俯视图)：
- Pin 1 - D1 / Pin 8 - D2：开漏 N 沟道变压器驱动输出(推挽驱动中心抽头初级).
- Pin 2 - GND1 / Pin 7 - GND2：地--两者都接到地平面.
- Pin 3 - FS：频率选择;FS = VCC 或开路为 350kHz,FS = 0V 为 200kHz.
- Pin 4 - SD：关断,高有效;正常工作接地,拉高进入 0.4µA 关断.
- Pin 5 - N.C.：内部不连接.
- Pin 6 - VCC：+5V(或 +3.3V)电源.
把 D1/D2 接到变压器初级中心抽头绕组,GND1/GND2 接地,按所选频率设 FS,SD 接低即运行.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实驱动拓扑\功率与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX256ASA+T | Maxim | 变压器驱动器 | SO-8 | 集成推挽,最高 3W |
| MAX13253ATB+T | Maxim | 隔离变压器驱动器 | TDFN | 扩频,推挽 |
| MAX13256ATB+T | Maxim | H 桥变压器驱动器 | TDFN | 36V,H 桥驱动 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商,拥有面向隔离电源的丰富变压器驱动器系列.MAX253 广泛用于为隔离 RS-485/RS-232 接口供电.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX253CSA+T 用于什么?
它是变压器驱动器,为隔离 RS-485/RS-232 接口产生隔离电源,由 +5V 驱动中心抽头变压器.也用于医疗隔离\隔离高压电源与过程控制.
能输出多大功率?
最高 1W,取决于变压器;次级绕制以产生所需隔离电压与电流.
FS 和 SD 脚怎么用?
FS 选择开关频率(接 VCC/开路为 350kHz,接地为 200kHz).SD 是高有效关断--接低运行,拉高进入 0.4µA 待机.
MAX253CSA+T 是什么封装?
8 脚 SO(CSA);MAX253 也提供 8 脚 DIP 与 µMAX.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX253CSA+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 应用:
- Transformer Driver
- 电流 - 电源:
- 450µA
- 工作温度:
- 0°C ~ 70°C
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 8-SOIC
- 电压 - 电源:
- 3.3V, 5V
- 分类:
- 电源管理 - 专用
