产品详情
MAX208EEAG+T - Maxim ±15kV ESD 保护 +5V RS-232 收发器,4 驱动 / 4 接收(SSOP-24)
Maxim Integrated 的 MAX208EEAG+T 是一款 ±15kV ESD 保护\仅 +5V 供电的 RS-232 收发器,含四个驱动器和四个接收器--单芯片即可构成带完整握手的串口.片上电荷泵与四个 0.1µF 电容提供 EIA/TIA-232E\速率达 120kbps,采用扩展温度 24 脚 SSOP.
产品简介
MAX208EEAG+T 是 Maxim MAX202E-MAX241E ±15kV ESD 保护 +5V RS-232 系列中的 4 驱动 / 4 接收成员.MAX202 每方向两通道,而 MAX208E 单芯片提供 八通道(4 发 + 4 收)--足够构成带硬件握手的完整 RS-232 链路(如 TX/RX 加 RTS/CTS/DTR 及一条状态线).
每个 RS-232 I/O 脚都受 ±15kV 人体模型 ESD 保护,使多线连接器在操作与现场维护时承受静电而无需外部二极管.集成双电荷泵(+5V 到 +10V 倍压器与 +10V 到 -10V 反相器)由单一 +5V 电源产生 ±10V 驱动电平.
它用四个 0.1µF 电荷泵电容,速率达 120kbps."EAG" 选项是 24 脚 SSOP,扩展 -40°C 至 +85°C 范围--是工业控制器\调制解调器及任何需完整多线串口设备的紧凑稳健之选.
专家技术洞察
多线 RS-232 为什么选 MAX208E?
- 单芯片 4 发 + 4 收:完整握手 RS-232 口(数据+控制线)用一颗 MAX208E 即可,取代多颗 2 通道器件,省板面积.
- 每条线 ±15kV ESD:全部八个 RS-232 I/O 脚都 ESD 加固,多脚 DB9/DB25 连接器暴露时尤为重要.
- 扩展 -40°C 至 +85°C SSOP:紧凑 24-SSOP 满足工业温度,同时让多通道前端保持小巧.
核心优势
单芯片八个 RS-232 通道,构成带完整握手的串口.
全部 RS-232 I/O 脚耐 ±15kV HBM--无需外部保护二极管.
片上电荷泵由 +5V 生成 ±10V;四个 0.1µF 电容;达 120kbps.
-40°C 至 +85°C,紧凑 24 脚 SSOP,适合工业.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | ±15kV ESD +5V RS-232 收发器 | MAX202E-MAX241E 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 驱动器 / 接收器 | 4 / 4 | T1-T4 / R1-R4 |
| ESD 保护 | ±15 kV HBM | 全部 RS-232 I/O 脚 |
| 电源电压 | +5 V | 单电源 |
| 电荷泵电容 | 4 x 0.1 µF | 外置陶瓷 |
| 数据率 | 最高 120 kbps | 符合 EIA/TIA-232E |
| 工作温度 | -40°C ~ +85°C | 扩展级 |
| 封装 | 24 脚 SSOP(EAG) | 表面贴装;卷带(T) |
注：完整电气参数请参阅 Maxim MAX202E-MAX241E 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

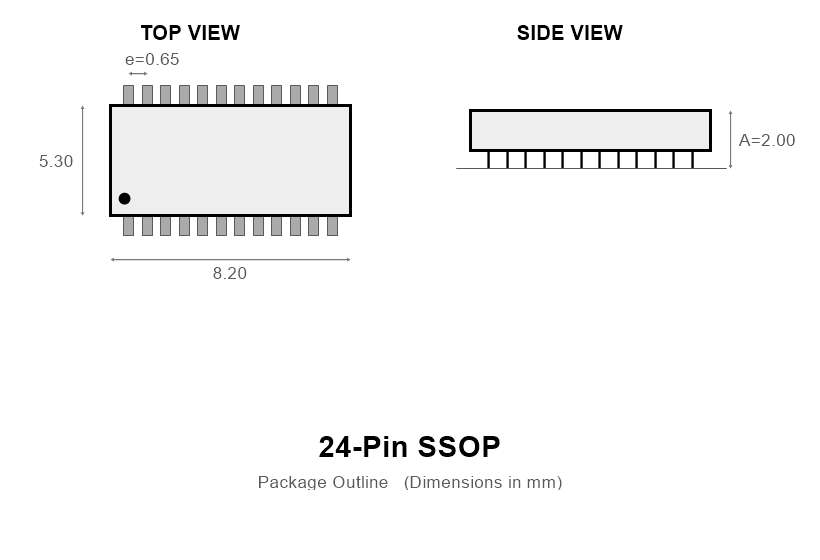

封装信息
MAX208EEAG+T 采用 24 脚 SSOP 表面贴装封装,以 "EAG" 后缀标识,卷带("T")包装.MAX208E 另有 24 脚 DIP 与 SO 版本;SSOP 使 4/4 通道前端保持紧凑.
"+" 后缀表示无铅\符合 RoHS.在 C1\C2\V+ 和 V- 处接四个 0.1µF 电荷泵电容,VCC 用 0.1µF 对 GND 去耦;受 ESD 保护的驱动输出与接收输入走线到连接器.下图为含全部四对驱动/接收器的典型应用电路.

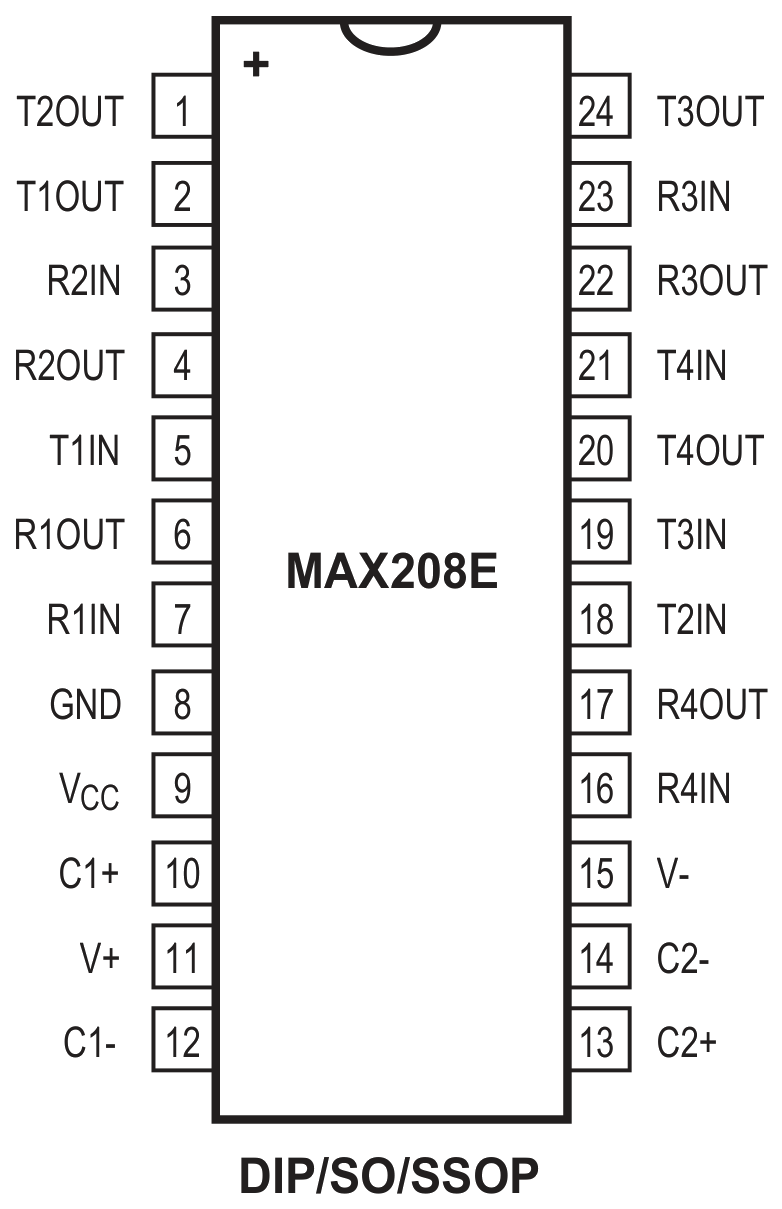

引脚配置(SSOP-24)
MAX208E 采用 24 脚引脚排布(俯视图);驱动输出/接收输入为 RS-232 侧(±15kV ESD)：
- Pin 2\1\24\20 - T1OUT/T2OUT/T3OUT/T4OUT：RS-232 驱动输出.Pin 5\18\19\21 - T1IN-T4IN：TTL/CMOS 驱动输入.
- Pin 7\3\23\16 - R1IN-R4IN：RS-232 接收输入.Pin 6\4\22\17 - R1OUT-R4OUT：TTL/CMOS 接收输出.
- Pin 10 - C1+ / Pin 12 - C1-：电荷泵电容 1.Pin 13 - C2+ / Pin 14 - C2-：电荷泵电容 2.
- Pin 11 - V+ / Pin 15 - V-：+10V / -10V 电荷泵输出.
- Pin 8 - GND / Pin 9 - VCC：地与 +5V 电源(0.1µF 旁路).
四个发送器(T1-T4)与四个接收器(R1-R4)各自独立.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列多通道 ESD 保护型号仅供参考.替代前请核实通道数\电源与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX211EEAI+ | Maxim | ±15kV ESD RS-232(4发/5收) | SSOP-28 | 多一接收器,28-SSOP |
| MAX206ECAG+ | Maxim | ±15kV ESD RS-232(4发/3收) | SSOP-24 | 4 驱动,3 接收 |
| MAX207ECAG+ | Maxim | ±15kV ESD RS-232(5发/3收) | SSOP-24 | 5 驱动,3 接收 |
| MAX241ECAI+ | Maxim | ±15kV ESD RS-232(4发/5收) | SSOP-28 | AutoShutdown 选项 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商.其 MAX202E-MAX241E 系列覆盖 2 至 5 通道 ±15kV ESD RS-232 收发器,广泛用于带完整握手的串口.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX208EEAG+T 用于什么?
它是 ±15kV ESD 保护的 +5V RS-232 收发器,含四驱四收,用于工业控制器\调制解调器与数据设备的带完整握手多线串口.
MAX208E 有几个通道?
四个发送器(T1-T4)与四个接收器(R1-R4)--单芯片八个 RS-232 通道,足够数据加硬件握手线.
MAX208EEAG 是 24 脚还是 28 脚?
EAG 后缀为 24 脚 SSOP.(本系列 28 脚 SSOP 的是 MAX211E.)
它的温度范围与 ESD 如何?
扩展 -40°C 至 +85°C 工作,全部 RS-232 I/O 脚带 ±15kV HBM ESD 保护.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
