Analog Devices Inc./Maxim Integrated MAX13052ESA+T
- 零件号:
- MAX13052ESA+T
- 分类:
- 驱动器、接收器、收发器
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
MAX13052ESA+T.pdf
- 描述:
- IC TRANSCEIVER FULL 1/1 8SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX13052ESA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX13052ESA+T - Maxim 高速 CAN 收发器,±80V 故障保护,斜率控制与 SPLIT(SOP-8)
Maxim Integrated 的 MAX13052ESA+T 是一款业界标准高速 CAN 收发器,带 ±80V 故障保护,完全兼容 ISO 11898.它把 CAN 控制器连接到总线,数据率最高 1Mbps,具斜率控制模式与用于共模稳定的 SPLIT 引脚\±8kV IEC61000-4-2 接触放电 ESD\>±12V 共模范围与低电流待机--采用 8 脚 SO 封装,与 PCA82C250/251 引脚兼容.
产品简介
MAX13052ESA+T 属于 Maxim MAX13050/13052/13053/13054 系列引脚兼容\业界标准高速 CAN 收发器,带扩展 ±80V 故障保护.这些器件是 CAN 协议控制器与控制局域网物理总线之间的接口,适合需要过压保护的工业网络,并与 PCA82C250/251 引脚兼容.
MAX13052 支持最高 1Mbps 高速工作,兼容 ISO 11898,带 TXD 主导超时防止异常控制器钳住总线.其斜率控制模式编程发送器摆率(40kbps 至 500kbps)以降低 EMI,而 SPLIT 引脚为分裂端接网络提供 0.5 x VCC 共模稳定输出,提升总线稳健性.
稳健保护包括总线脚 ±80V 故障保护\±8kV IEC61000-4-2 接触 ESD\大于 ±12V 的共模范围\电流限制\短路保护与热关断.低电流待机模式(经 RS 设置)让器件空闲时监视总线,使 MAX13052 非常适合 DeviceNet\重型卡车与工业网络.
专家技术洞察
稳健高速 CAN 为什么选 MAX13052?
- ±80V 故障+>±12V 共模:总线脚耐受对电池短路和宽地偏移--卡车与长工业总线必备.
- 斜率控制+SPLIT 引脚:RS 编程摆率(40-500kbps)降 EMI,SPLIT 引脚在分裂端接设计中稳定总线共模.
- PCA82C250/251 兼容:引脚兼容业界标准封装,带 TXD 主导超时与热关断,提升可靠性.
核心优势
CANH/CANL 耐 ±80V 故障;>±12V 共模范围与 ±8kV IEC 接触 ESD.
业界标准高速 CAN 至 1Mbps;与 PCA82C250/251 引脚兼容.
RS 设斜率控制(40-500kbps)降 EMI;SPLIT 脚提供 0.5 x VCC 共模稳定.
低电流待机\电流限制\短路保护\TXD 超时与热关断.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 高速 CAN 收发器(故障保护) | ISO 11898,MAX13050-54 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 故障保护 | ±80 V | CANH / CANL 总线脚 |
| 共模范围 | > ±12 V | |
| ESD 保护 | ±8 kV | IEC61000-4-2 接触放电 |
| 数据率 | 最高 1 Mbps | 斜率控制 40-500kbps |
| 特殊功能 | 斜率控制\SPLIT 引脚\待机 | RS 脚模式选择 |
| 保护 | TXD 主导超时\电流限制\短路\热关断 | |
| 兼容 | PCA82C250 / PCA82C251 引脚兼容 | |
| 工作温度 | -40°C ~ +85°C | E 级 |
| 封装 | 8 脚 SO(SA) | "+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX13050-MAX13054 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息
MAX13052ESA+T 采用 8 脚 SO(窄体小外形)封装,以 SA 后缀标识,与业界标准 PCA82C250/251 封装引脚兼容.紧凑 SO 适合工业 CAN\DeviceNet 与车载总线的节点板.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 8 脚 SO 焊盘与回流焊曲线;为获最佳共模性能,请用分裂端接(两个电阻,中点接 SPLIT 脚并加旁路电容).下图为典型应用电路.

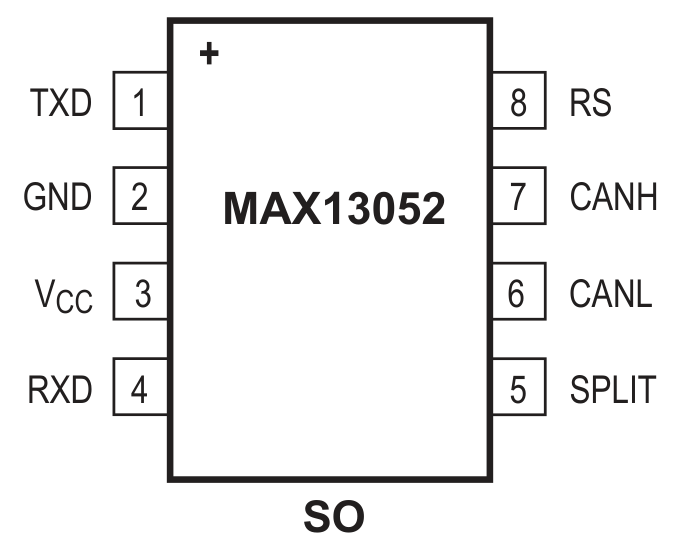

引脚配置(SO-8)
MAX13052 采用 8 脚 SO 引脚排布(俯视图)：
- Pin 1 - TXD：发送数据输入(来自 CAN 控制器;内部 25kΩ 上拉到 VCC).
- Pin 2 - GND：地.Pin 3 - VCC：电源(对地接 0.1µF 旁路).
- Pin 4 - RXD：接收数据输出(到 CAN 控制器).
- Pin 5 - SPLIT：共模稳定输出(0.5 x VCC;待机时高阻).
- Pin 6 - CANL / Pin 7 - CANH：CAN 总线低/高线(±80V 故障保护).
- Pin 8 - RS：模式选择输入--低=高速,经电阻接地=斜率控制,高=待机.
把 TXD/RXD 接 CAN 控制器,CANH/CANL 接总线并用分裂端接接到 SPLIT,RS 选高速/斜率控制/待机.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实功能\模式与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX13050ESA+ | Maxim | 高速 CAN 收发器 | SO-8 | 同系列,STBY 脚版本 |
| MAX13051ESA+ | Maxim | 高速 CAN 收发器 | SO-8 | 本系列 autobaud 版本 |
| MAX13053ASA+ | Maxim | 高速 CAN 收发器 | SO-8 | 静默模式,-40°C~+125°C |
| MAX13054ASA+ | Maxim | 高速 CAN 收发器 | SO-8 | +3.3V 逻辑兼容 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商,以稳健 CAN 与 RS-485 接口收发器著称.MAX13050-MAX13054 故障保护 CAN 系列广泛用于需要高稳健性的工业\DeviceNet 与车载网络.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX13052ESA+T 用于什么?
它是 ±80V 故障保护高速 ISO 11898 CAN 收发器,带斜率控制与 SPLIT 引脚,用于 DeviceNet\重型卡车与工业 CAN 网络;与 PCA82C250/251 引脚兼容.
SPLIT 引脚有什么用?
SPLIT 脚输出 0.5 x VCC 以在分裂端接网络中稳定总线共模电压;待机时为高阻.
如何选择模式?
经 RS 脚:低=高速,经电阻接地=斜率控制(40-500kbps 降 EMI),高=低电流待机.
MAX13052 与 MAX13051 有何不同?
两者都是 ±80V 故障保护 CAN 收发器;MAX13052 带斜率控制加 SPLIT 引脚,MAX13051 则提供 autobaud 模式.设计前请核对引脚.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX13052ESA+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- Transceiver
- 协议:
- CANbus
- 双工:
- Full
- 接收器迟滞:
- 70 mV
- 数据速率:
- 1Mbps
- 电压 - 电源:
- 4.75V ~ 5.25V
- 工作温度:
- -40°C ~ 85°C
- 驱动器/接收器数量:
- 1/1
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 8-SOIC
- 分类:
- 驱动器、接收器、收发器
1. 如何在深圳市富聪科技有限公司上订购MAX13052ESA+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX13052ESA+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX13052ESA+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX13052ESA+T在内的产品;我们比任何其他客户都更关注MAX13052ESA+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX13052ESA+T显示的价格和库存准确吗?
MAX13052ESA+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX13052ESA+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX13052ESA+T出现问题,只有在满足以下所有条件时,我们才接受MAX13052ESA+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX13052ESA+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX13052ESA+T引脚图\MAX13052ESA+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
| 零件号 | MAX13052ESA+T | MAX13052ESA+ |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) |
| 包装 | Tape & Reel (TR) | Tube |
| 产品状态 | Active | Active |
| 类型 | Transceiver | Transceiver |
| 协议 | CANbus | CANbus |
| 双工 | Full | Full |
| 接收器迟滞 | 70 mV | 70 mV |
| 数据速率 | 1Mbps | 1Mbps |
| 电压 - 电源 | 4.75V ~ 5.25V | 4.75V ~ 5.25V |
| 工作温度 | -40°C ~ 85°C | -40°C ~ 85°C |
| 驱动器/接收器数量 | 1/1 | 1/1 |
| 等级 | - | - |
| 认证 | - | - |
| 安装类型 | Surface Mount | Surface Mount |
| 供应商设备封装 | 8-SOIC | 8-SOIC |
