Analog Devices Inc./Maxim Integrated MAX1232ESA+T
- 零件号:
- MAX1232ESA+T
- 分类:
- 监控器
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
MAX1232ESA+T.pdf
- 描述:
- IC SUPERVISOR 1 CHANNEL 8SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX1232ESA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX1232ESA+T - Maxim 微处理器监控,看门狗与电源监控(SOP-8)
Maxim Integrated 的 MAX1232ESA+T 是一款微处理器(µP)监控电路,无需外部元件即提供电源监控\看门狗定时器与复位控制.它以可调的 +4.5V 或 +4.75V 门限(±5% 或 ±10%)监控 VCC,输出 250ms(最小)复位脉冲,提供可调 看门狗(150ms/600ms/1.2s)与去抖手动复位输入--采用 8 脚 SO 封装,功耗仅为 DS1232 的 1/10.
产品简介
MAX1232ESA+T 是一款微处理器监控电路,在单片内处理三项常见 µP 管理任务--电源监控\看门狗定时与复位生成--无需外部元件.它是 Dallas DS1232 的引脚兼容升级件,功能与引脚相同,而功耗约为其 1/10.
它以可调门限监控电源:经 TOL 脚选择 VCC 容差 ±5% 或 ±10%(对应 +4.75V 或 +4.5V 跳变点).上电\掉电或超范围时,器件在高有效(RST)与低有效(/RST)两个输出上发出去抖的至少 250ms 复位.去抖手动复位输入(/PBRST)允许按钮强制干净复位.
片上看门狗定时器经 /ST 选通输入监控 µP 活动;若处理器未在所选超时(150ms\600ms 或 1.2s,由 TD 脚设定)内翻转 /ST,看门狗强制复位.最终在一颗 8 脚 SO 中构成紧凑可靠的监控器,保护计算机\控制器与仪表免受软件死锁和电源故障影响.
专家技术洞察
µP 监控为什么选 MAX1232?
- 三功能\零外部元件:电源监控+看门狗+复位集于一颗 8 脚 SO,无需外部元件,相比分立监控简化板卡与 BOM.
- DS1232 兼容\1/10 功耗:功能与引脚同业界标准 DS1232,但电源电流低得多,适合对功耗敏感和电池备份设计.
- 容差与看门狗可选:TOL 选 ±5%/±10% 跳变,TD 选 150ms/600ms/1.2s 看门狗--一颗覆盖多种 MCU 时钟与电源组合,双 RST//RST 输出适配混合逻辑.
核心优势
电源监控\看门狗定时与复位生成集于一片,无需外部元件.
精密 VCC 监控;TOL 脚选 ±5%(+4.75V)或 ±10%(+4.5V)跳变门限.
TD 脚选看门狗超时;RST 与 /RST 上 250ms 最小复位脉冲,去抖手动复位.
功能/引脚同 DS1232,电源电流约 1/10;8 脚 SO,无外部元件.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 微处理器监控(监控器) | 看门狗+复位+电源监控 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 电压监控 | +4.5 V / +4.75 V | TOL 选 ±10% / ±5% |
| 复位脉宽 | 250 ms(最小) | RST 与 /RST 两输出 |
| 看门狗超时 | 150 ms / 600 ms / 1.2 s | 由 TD 脚选择 |
| 手动复位 | 去抖 /PBRST 输入 | 按钮override |
| 外部元件 | 无需 | |
| 功耗 | 约 DS1232 的 1/10 | 低电源电流 |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 封装 | 8 脚 SO(SA) | "+" 无铅;"T" 卷带 |
注：完整电气参数请参阅 Maxim MAX1232 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息
MAX1232ESA+T 采用 8 脚 SO(窄体小外形)封装,以 SA 后缀标识;本系列另有 8 脚 PDIP 与 16 脚宽体 SO.紧凑的 SO 占位适合任何微处理器板卡的监控角落.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 8 脚 SO 焊盘与回流焊曲线;请把器件就近放在 µP 电源处,/ST\RST 与 /RST 走短而干净的线.下图为典型应用电路.

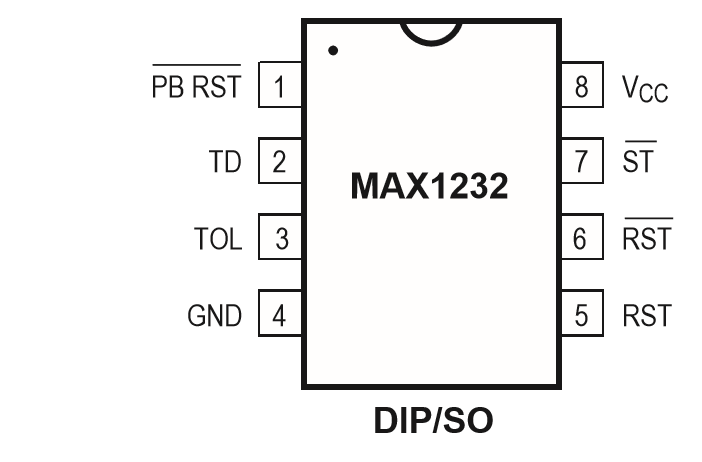

引脚配置(SO-8)
MAX1232 采用 8 脚 DIP/SO 引脚排布(俯视图)：
- Pin 1 - /PBRST：低有效去抖按钮(手动)复位输入.
- Pin 2 - TD：看门狗超时选择(GND=150ms,浮空=600ms,VCC=1.2s).
- Pin 3 - TOL：容差选择(GND=±10%/+4.5V,VCC=±5%/+4.75V).
- Pin 4 - GND：地.
- Pin 5 - RST：高有效复位输出.Pin 6 - /RST：低有效复位输出.
- Pin 7 - /ST：低有效选通输入(µP 翻转此脚以喂看门狗).
- Pin 8 - VCC：电源电压.
把 /ST 接到 µP 在看门狗周期内翻转的 I/O 线;用 RST 或 /RST 匹配处理器复位极性.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实门限\看门狗\输出与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX1232CPA+ | Maxim | µP 监控(看门狗+复位) | PDIP-8 | 同芯片,0°C~+70°C PDIP |
| DS1232+ | Maxim/Dallas | µP 监控(看门狗+复位) | DIP-8 | 原始 DS1232,引脚兼容 |
| MAX705CPA+ | Maxim | µP 监控器 | PDIP-8 | 看门狗+复位+掉电检测 |
| MAX706CPA+ | Maxim | µP 监控器 | PDIP-8 | 看门狗+复位,欠压监控 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商,在微处理器监控电路\看门狗与复位 IC 领域积累深厚.MAX1232 是业界标准 Dallas DS1232 的低功耗引脚兼容升级件.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX1232ESA+T 用于什么?
它是微处理器监控 IC,提供电源监控\可调看门狗定时器与 250ms 复位,用于让计算机\控制器和仪表在电源故障与软件死锁中可靠运行.
看门狗和复位时间是多少?
看门狗超时由 TD 脚选 150ms\600ms 或 1.2s;复位脉冲在 RST 与 /RST 上至少 250ms.
MAX1232 是 DS1232 的直接替代吗?
是--它是 Dallas DS1232 的引脚兼容升级件,功能与引脚相同,而功耗约为其 1/10.
电压容差怎么设?
由 TOL 脚选跳变门限:接 GND 为 ±10%(+4.5V),接 VCC 为 ±5%(+4.75V).
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX1232ESA+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 可编程:
- Not Verified
- 类型:
- Simple Reset/Power-On Reset
- 电压 - 阈值:
- 4.37V, 4.62V
- 输出:
- Open Drain or Open Collector
- 复位:
- Active High/Active Low
- 复位超时时间:
- 250ms Minimum
- 工作温度:
- -40°C ~ 85°C (TA)
- 监控电压数量:
- 1
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 8-SOIC
- 分类:
- 监控器
1. 如何在深圳市富聪科技有限公司上订购MAX1232ESA+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX1232ESA+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX1232ESA+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX1232ESA+T在内的产品;我们比任何其他客户都更关注MAX1232ESA+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX1232ESA+T显示的价格和库存准确吗?
MAX1232ESA+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX1232ESA+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX1232ESA+T出现问题,只有在满足以下所有条件时,我们才接受MAX1232ESA+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX1232ESA+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX1232ESA+T引脚图\MAX1232ESA+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
|
|
| 零件号 | MAX1232ESA+T | MAX1232ESA+ | MAX1232ESA | MAX1232ESA-T |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - | - | - |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) |
| 包装 | Tape & Reel (TR) | Tube | Tube | Tape & Reel (TR) |
| 产品状态 | Active | Active | Obsolete | Obsolete |
| 可编程 | Not Verified | Not Verified | Not Verified | Not Verified |
| 类型 | Simple Reset/Power-On Reset | Simple Reset/Power-On Reset | Simple Reset/Power-On Reset | Simple Reset/Power-On Reset |
| 电压 - 阈值 | 4.37V, 4.62V | 4.37V, 4.62V | 4.37V, 4.62V | 4.37V, 4.62V |
| 输出 | Open Drain or Open Collector | Open Drain or Open Collector | Open Drain or Open Collector | Open Drain or Open Collector |
| 复位 | Active High/Active Low | Active High/Active Low | Active High/Active Low | Active High/Active Low |
| 复位超时时间 | 250ms Minimum | 250ms Minimum | 250ms Minimum | 250ms Minimum |
| 工作温度 | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) |
| 监控电压数量 | 1 | 1 | 1 | 1 |
| 等级 | - | - | - | - |
| 认证 | - | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 | 8-SOIC | 8-SOIC | 8-SOIC | 8-SOIC |
