Analog Devices Inc./Maxim Integrated MAX1231BEEG+T
- 零件号:
- MAX1231BEEG+T
- 分类:
- 模数转换器（ADC）
- 封装:
- 24-SSOP (0.154", 3.90mm Width)
- 数据表:
-
MAX1231BEEG+T.pdf
- 描述:
- IC ADC 12BIT SAR 24QSOP
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX1231BEEG+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX1231BEEG+T - Maxim 16 通道 12 位 300ksps 串行 ADC 带温度传感器与 FIFO(QSOP-24)
Maxim Integrated 的 MAX1231BEEG+T 是一款 16 通道\12 位\300ksps 串行 ADC,集成内置温度传感器(±0.7°C)\16 级 FIFO\内置 2.5V 基准与时钟.它工作于单 +3V 电源,仅 1mA,带扫描模式与内部平均,采用 10MHz SPI/QSPI/MICROWIRE 兼容接口--封装为 24 脚 QSOP.
产品简介
MAX1231BEEG+T 是 Maxim MAX1227/MAX1229/MAX1231 系列低功耗 12 位串行 ADC 中的 16 通道成员.每款器件集成带真差分采样/保持的模拟多路复用器\内置基准\时钟\内置温度传感器与 16 级 FIFO.MAX1231 提供 16 路单端或 8 路真差分输入,可软件配置为单极性或双极性,转换速率最高 300ksps.
内置温度传感器(±0.7°C 精度)与带扫描模式的 16 级 FIFO 让主机在一次高效突发中捕获多个通道--以及芯片温度,可选内部平均以提升有效分辨率.MAX1231 提供 ±1 LSB INL 与 DNL\全温无失码,自带内置 2.5V 基准或接受外部差分基准.
10MHz SPI/QSPI/MICROWIRE 兼容 3 线接口便于连接微控制器与 DSP.单 +3V 电源仅 1mA(300ksps),转换间隙 AutoShutdown,MAX1231BEEG+T 适合低功耗数据采集\工业控制\病人监护与仪表设计,采用紧凑 24 脚 QSOP.
专家技术洞察
多通道采集为什么选 MAX1231?
- 16 通道+温度传感器+FIFO:16 路输入\片上温度传感器加带扫描模式的 16 级 FIFO,让一次 SPI 突发抓取多个通道加芯片温度--在密集采集系统中减少总线流量与 MCU 开销.
- 内部平均\无失码:内部平均提升有效分辨率,±1 LSB INL/DNL 全温无失码,使测量在工业温区可靠.
- +3V\1mA\AutoShutdown:单 +3V 工作 1mA,转换间隙 AutoShutdown,适合电池与低功耗仪器而不牺牲 300ksps 吞吐.
核心优势
16 路单端或 8 路真差分输入,12 位,带真差分采样/保持,最高 300ksps.
内置温度传感器(±0.7°C)\16 级 FIFO\扫描模式与内部平均.
片上 2.5V 基准或外部差分基准;软件单/双极性.±1 LSB INL/DNL.
单 +3V 工作 1mA(300ksps)带 AutoShutdown;10MHz SPI/QSPI/MICROWIRE 3 线接口.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 16 通道 12 位串行 ADC | MAX1227/MAX1229/MAX1231 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 分辨率 | 12 位 | ±1 LSB INL / ±1 LSB DNL,无失码 |
| 输入通道 | 16 单端 / 8 真差分 | 软件可配 |
| 采样率 | 最高 300 ksps | 真差分采样/保持 |
| 温度传感器 | 内置,±0.7°C | |
| FIFO / 扫描 | 16 级 FIFO,扫描模式 | 内部平均 |
| 基准 | 内置 2.5 V | 或外部差分基准 |
| 接口 | SPI / QSPI / MICROWIRE | 10 MHz,3 线 |
| 电源 | +3 V 单电源 | 300ksps 时 1 mA,AutoShutdown |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 封装 | 24 脚 QSOP(EEG) | "+" 无铅;"T" 卷带 |
注：完整电气参数与曲线请参阅 Maxim MAX1227/MAX1229/MAX1231 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

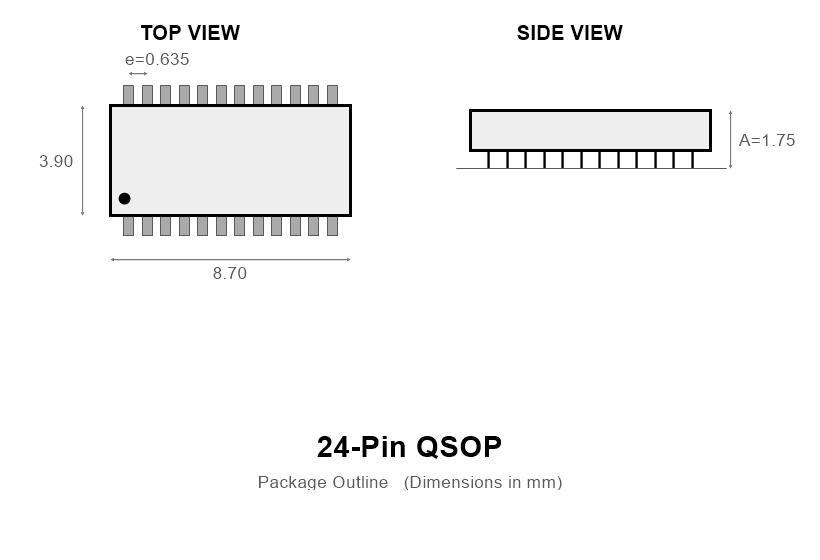

封装信息
MAX1231BEEG+T 采用 24 脚 QSOP 封装(Maxim 封装代码 E24,外形 21-0055),以 EEG 后缀标识.窄体 QSOP 把 16 通道收进小占位;8 通道与 12 通道的 MAX1227/MAX1229 用 16 脚与 20 脚 QSOP,另有 28 脚 TQFN-EP 版本.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 24 脚 QSOP 焊盘与回流焊曲线;请就近对 VDD 与 REF+(0.1µF 到 GND)去耦,模拟输入远离 SCLK 线以获得最佳噪声性能.

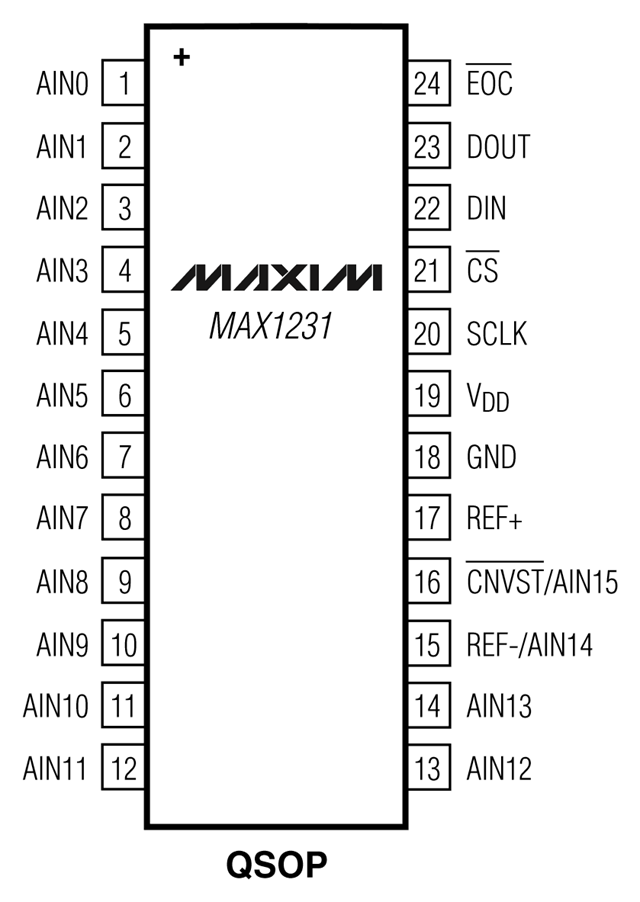

引脚配置(QSOP-24)
MAX1231 采用 24 脚 QSOP 引脚排布(俯视图,1 脚有标记)：
- Pin 1-14 - AIN0 至 AIN13：模拟输入通道 0 至 13.
- Pin 15 - REF-/AIN14：外部差分基准负输入,或模拟输入 14(由 setup 寄存器配置).
- Pin 16 - CNVST/AIN15：低有效转换启动输入,或模拟输入 15(由 setup 寄存器配置).
- Pin 17 - REF+：基准正输入;对 GND 接 0.1µF 旁路.
- Pin 18 - GND / Pin 19 - VDD：地与 +3V 电源(VDD 对 GND 接 0.1µF 旁路).
- Pin 20 - SCLK / Pin 21 - CS / Pin 22 - DIN / Pin 23 - DOUT / Pin 24 - EOC：串行时钟\片选(低有效)\数据输入\数据输出\转换结束(低有效).
3 线串行口(SCLK/CS/DIN/DOUT,加 EOC 与可选 CNVST)可接 SPI\QSPI 或 MICROWIRE 主机.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实通道\接口\基准与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX1229BEEP+ | Maxim | 12 通道 12 位 SPI ADC | QSOP-20 | 同系列 12 通道版本 |
| MAX1227BEEE+ | Maxim | 8 通道 12 位 SPI ADC | QSOP-16 | 同系列 8 通道版本 |
| MAX1239EEE+ | Maxim | 12 通道 12 位 I²C ADC | QSOP-16 | I²C 接口替代 |
| MAX1238EEE+ | Maxim | 12 通道 12 位 I²C ADC | QSOP-16 | I²C,12 通道 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商,以集成片上基准\温度传感器与 FIFO 的数据转换器著称.MAX1227/MAX1229/MAX1231 串行 ADC 系列广泛用于工业与医疗系统的紧凑多通道采集.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX1231BEEG+T 用于什么?
它是 16 通道 12 位 300ksps 串行 ADC,带内置温度传感器与 FIFO,用于多通道数据采集\工业控制\病人监护与系统监控,经 SPI/QSPI 接口.
多少通道\什么分辨率?
16 路单端或 8 路真差分输入,12 位分辨率,最高 300ksps,±1 LSB INL/DNL 无失码.
有温度传感器和 FIFO 吗?
有--内置温度传感器(±0.7°C)与带扫描模式的 16 级 FIFO,加内部平均与内置 2.5V 基准.
MAX1227\MAX1229\MAX1231 有什么区别?
架构相同,通道数与封装不同:MAX1227 为 8 通道(16-QSOP),MAX1229 为 12 通道(20-QSOP),MAX1231 为 16 通道(24-QSOP).
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX1231BEEG+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 24-SSOP (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 位数:
- 12
- 采样率（每秒）:
- 300k
- 输入类型:
- Differential, Single Ended
- 数据接口:
- SPI
- 配置:
- S/H-ADC
- 安装类型:
- Surface Mount
- 比率 - S/H:ADC:
- 1:1
- A/D 转换器数量:
- 1
- 输入数量:
- 8, 16
- 架构:
- SAR
- 基准类型:
- External, Internal
- 供应商设备封装:
- 24-QSOP
- 电压 - 电源，模拟:
- 2.7V ~ 3.6V
- 等级:
- -
- 工作温度:
- -40°C ~ 85°C
- 电压 - 电源，数字:
- 2.7V ~ 3.6V
- 特性:
- Temperature Sensor
- 认证:
- -
- 分类:
- 模数转换器（ADC）
1. 如何在深圳市富聪科技有限公司上订购MAX1231BEEG+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX1231BEEG+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX1231BEEG+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX1231BEEG+T在内的产品;我们比任何其他客户都更关注MAX1231BEEG+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX1231BEEG+T显示的价格和库存准确吗?
MAX1231BEEG+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX1231BEEG+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX1231BEEG+T出现问题,只有在满足以下所有条件时,我们才接受MAX1231BEEG+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX1231BEEG+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX1231BEEG+T引脚图\MAX1231BEEG+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
| 零件号 | MAX1231BEEG+ | MAX1231BEEG+T |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - |
| 封装/外壳 | 24-SSOP (0.154", 3.90mm Width) | 24-SSOP (0.154", 3.90mm Width) |
| 包装 | Tube | Tape & Reel (TR) |
| 产品状态 | Active | Active |
| 位数 | 12 | 12 |
| 采样率（每秒） | 300k | 300k |
| 输入类型 | Differential, Single Ended | Differential, Single Ended |
| 数据接口 | SPI | SPI |
| 配置 | S/H-ADC | S/H-ADC |
| 安装类型 | Surface Mount | Surface Mount |
| 比率 - S/H:ADC | 1:1 | 1:1 |
| A/D 转换器数量 | 1 | 1 |
| 输入数量 | 8, 16 | 8, 16 |
| 架构 | SAR | SAR |
| 基准类型 | External, Internal | External, Internal |
| 供应商设备封装 | 24-QSOP | 24-QSOP |
| 电压 - 电源，模拟 | 2.7V ~ 3.6V | 2.7V ~ 3.6V |
| 等级 | - | - |
| 工作温度 | -40°C ~ 85°C | -40°C ~ 85°C |
| 电压 - 电源，数字 | 2.7V ~ 3.6V | 2.7V ~ 3.6V |
| 特性 | Temperature Sensor | Temperature Sensor |
| 认证 | - | - |
