Analog Devices Inc./Maxim Integrated MAX11600EKA+T
- 零件号:
- MAX11600EKA+T
- 分类:
- 模数转换器（ADC）
- 封装:
- SOT-23-8
- 数据表:
-
MAX11600EKA+T.pdf
- 描述:
- IC ADC 8BIT SAR SOT23-8
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX11600EKA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX11600EKA+T - Maxim 4 通道 8 位 I²C 串行 ADC 带内置基准(188ksps,SOT23-8)
Maxim Integrated 的 MAX11600EKA+T 是一款低功耗 4 通道\8 位 ADC,带 2 线 I²C 兼容串行接口(400kHz 快速 / 1.7MHz 高速).它工作于单 2.7V 至 3.6V 电源,集成内置 4.096V 基准\采样/保持与时钟,采样率最高 188ksps,并含带通道扫描模式的内部 FIFO--仅 350µA(关断 1µA),采用超小 8 脚 SOT23 封装.
产品简介
MAX11600EKA+T 是 Maxim MAX11600-MAX11605 系列低功耗多通道 8 位 ADC 中的 4 通道成员,带 2 线 I²C 兼容串行接口.它集成采样/保持\基准源与时钟,接受 4 路单端或 2 路伪差分输入,转换速率最高 188ksps.EKA 后缀表示 8 脚 SOT23 封装与 -40°C 至 +85°C 范围;该系列还有 16 脚 QSOP 的 8 通道与 12 通道型号.
高速 I²C 接口支持 400kHz 快速模式与 1.7MHz 高速模式,而带通道扫描模式的内部 FIFO 让主机在一次高效突发中读取多个通道.MAX11600 自带内置 4.096V 基准;输入可软件配置为单极性或双极性,需要时也可经 AIN3/REF 脚施加外部基准(1V 至 VDD).
功耗为便携应用优化:188ksps 时仅 350µA,75ksps 时 110µA,10ksps 时 8µA,软件关断 1µA,转换间隙自动关断.单 2.7V-3.6V 电源\8 脚 SOT23,MAX11600EKA+T 适合最紧凑的手持\医疗与电池供电设计.
专家技术洞察
紧凑 I²C 采集节点为什么选 MAX11600?
- SOT23-8 内含 4 通道+基准:4 路输入\内置 4.096V 基准加 I²C 口集于 8 脚 SOT23,仅两根总线即成完整多通道前端--引脚和板面积紧张时的理想之选.
- FIFO 通道扫描:带通道扫描模式的内部 FIFO 在一次 I²C 突发中读取多个通道,相比逐通道轮询减少总线流量与 MCU 开销.
- 微功耗加自动关断:满速 350µA 低至关断 1µA,让电池与手持设计按需采样\空闲时近零电流.
核心优势
4 路单端或 2 路伪差分输入,8 位,内置采样/保持,采样率最高 188ksps.
2 线 I²C 兼容接口,快速(400kHz)与高速(1.7MHz)模式,带 FIFO 通道扫描.
片上 4.096V 基准与时钟;可经 AIN3/REF 用外部基准(1V-VDD).软件单/双极性.
188ksps 时 350µA,10ksps 时 8µA,关断 1µA 带自动关断--8 脚 SOT23.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 4 通道 8 位 I²C 串行 ADC | MAX11600-MAX11605 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 分辨率 | 8 位 | 内置采样/保持 |
| 输入通道 | 4 单端 / 2 伪差分 | 软件可配 |
| 采样率 | 最高 188 ksps | |
| 接口 | I²C 2 线 | 400kHz 快速 / 1.7MHz 高速 |
| 基准 | 内置 4.096 V | 或经 AIN3/REF 外部 1V-VDD |
| 输入极性 | 单极性 / 双极性 | 软件可选 |
| 通道扫描 | 内部 FIFO,通道扫描模式 | |
| 电源 | 2.7 V ~ 3.6 V | 单电源 |
| 电源电流 | 350 µA @ 188ksps | 10ksps 时 8 µA,关断 1 µA |
| 工作温度 | -40°C ~ +85°C | |
| 封装 | 8 脚 SOT23(EKA) | "+" 无铅;"T" 卷带 |
注：完整电气参数与曲线请参阅 Maxim MAX11600-MAX11605 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

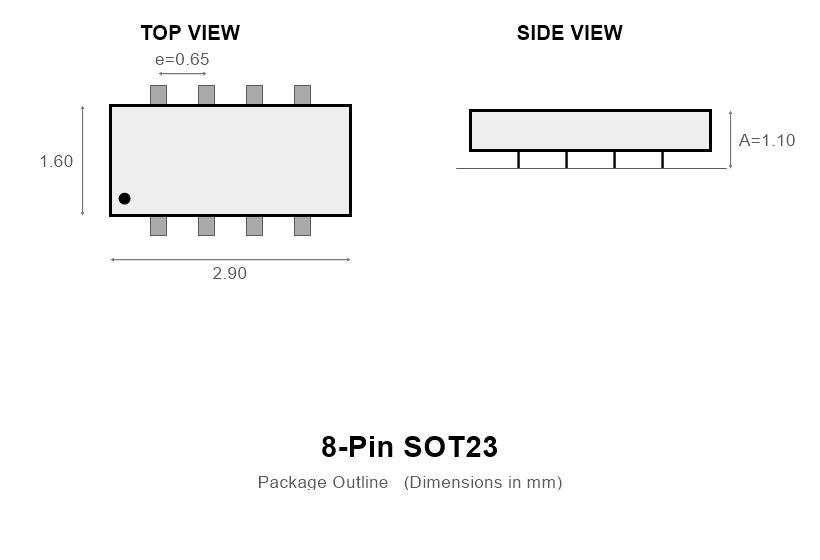

封装信息
MAX11600EKA+T 采用 8 脚 SOT23 封装(Maxim 封装代码 K8CN+2,外形 21-0078),以 EKA 后缀标识.超小 SOT23 占位加 2 线 I²C 总线,使其成为最省空间的多通道 ADC 之一;8 通道与 12 通道型号转用 16 脚 QSOP.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 8 脚 SOT23 焊盘与回流焊曲线;请就近对 VDD 去耦,I²C 线保持短并加适当上拉.

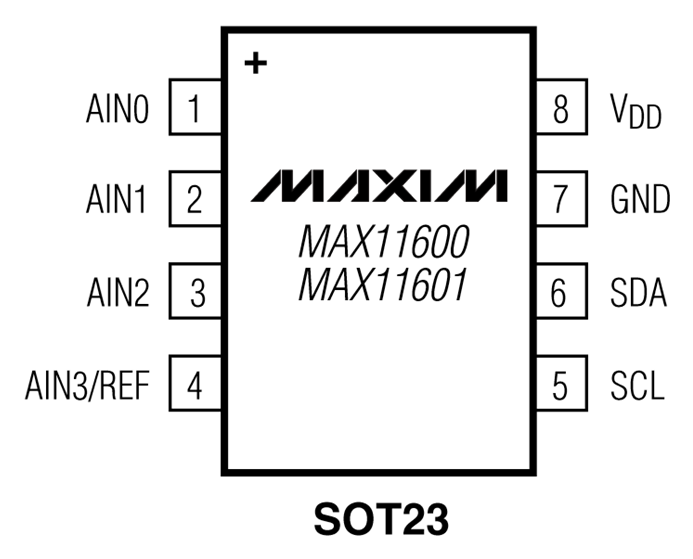

引脚配置(SOT23-8)
MAX11600 采用 8 脚 SOT23 引脚排布(俯视图,1 脚有标记)：
- Pin 1 - AIN0 / Pin 2 - AIN1 / Pin 3 - AIN2：模拟输入通道 0 至 2.
- Pin 4 - AIN3/REF：模拟输入通道 3,或外部基准输入(该脚复用,用外部基准时占用 AIN3 通道).
- Pin 5 - SCL：I²C 串行时钟输入.
- Pin 6 - SDA：I²C 串行数据输入/输出.
- Pin 7 - GND：地.
- Pin 8 - VDD：正电源,2.7V 至 3.6V(也作内置基准供电).
在 SCL 与 SDA 上加 I²C 上拉电阻,VDD 就近用陶瓷电容去耦.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实通道\基准\接口与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX11601EKA+T | Maxim | 4 通道 8 位 I²C ADC | SOT23-8 | 同引脚,2.048V 内置基准 |
| MAX11602EEE+ | Maxim | 8 通道 8 位 I²C ADC | QSOP-16 | 8 通道,4.096V 基准 |
| MAX11603EEE+ | Maxim | 8 通道 8 位 I²C ADC | QSOP-16 | 8 通道,2.048V 基准 |
| MAX11604EEE+ | Maxim | 12 通道 8 位 I²C ADC | QSOP-16 | 12 通道,4.096V 基准 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商,以低功耗数据转换器和省空间封装著称.MAX11600-MAX11605 I²C ADC 系列广泛用于便携\医疗与工业设计的紧凑多通道采集.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX11600EKA+T 用于什么?
它是 4 通道 8 位 I²C ADC,用于紧凑低功耗多通道采集--手持便携设备\医疗仪器\电池测试设备与 I²C 系统监控--带内置 4.096V 基准,采用 8 脚 SOT23.
MAX11600 用什么接口\速度?
2 线 I²C 兼容接口,400kHz 快速模式与 1.7MHz 高速模式,采样率最高 188ksps,带内部 FIFO 通道扫描模式.
有内置基准吗?AIN3 怎么用?
有--MAX11600 内置 4.096V 基准.SOT23-8 版本第 4 脚为 AIN3/REF 复用,因此施加外部基准(1V 至 VDD)会占用该通道.
MAX11600EKA+T 是什么封装\电源?
8 脚 SOT23(EKA),单 2.7V 至 3.6V 电源,188ksps 时 350µA\关断 1µA.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX11600EKA+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- SOT-23-8
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 位数:
- 8
- 采样率（每秒）:
- 188k
- 输入类型:
- Pseudo-Differential, Single Ended
- 数据接口:
- I2C
- 配置:
- MUX-S/H-ADC
- 安装类型:
- Surface Mount
- 比率 - S/H:ADC:
- 1:1
- A/D 转换器数量:
- 1
- 输入数量:
- 2, 4
- 架构:
- SAR
- 基准类型:
- External, Internal
- 供应商设备封装:
- SOT-23-8
- 电压 - 电源，模拟:
- 5V
- 等级:
- -
- 工作温度:
- -40°C ~ 85°C
- 电压 - 电源，数字:
- 5V
- 特性:
- -
- 认证:
- -
- 分类:
- 模数转换器（ADC）
1. 如何在深圳市富聪科技有限公司上订购MAX11600EKA+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX11600EKA+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX11600EKA+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX11600EKA+T在内的产品;我们比任何其他客户都更关注MAX11600EKA+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX11600EKA+T显示的价格和库存准确吗?
MAX11600EKA+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX11600EKA+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX11600EKA+T出现问题,只有在满足以下所有条件时,我们才接受MAX11600EKA+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX11600EKA+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX11600EKA+T引脚图\MAX11600EKA+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
| 零件号 | MAX11600EKA+T |
| 制造商 | Analog Devices Inc./Maxim Integrated |
| 系列 | - |
| 封装/外壳 | SOT-23-8 |
| 包装 | Tape & Reel (TR) |
| 产品状态 | Active |
| 位数 | 8 |
| 采样率（每秒） | 188k |
| 输入类型 | Pseudo-Differential, Single Ended |
| 数据接口 | I2C |
| 配置 | MUX-S/H-ADC |
| 安装类型 | Surface Mount |
| 比率 - S/H:ADC | 1:1 |
| A/D 转换器数量 | 1 |
| 输入数量 | 2, 4 |
| 架构 | SAR |
| 基准类型 | External, Internal |
| 供应商设备封装 | SOT-23-8 |
| 电压 - 电源，模拟 | 5V |
| 等级 | - |
| 工作温度 | -40°C ~ 85°C |
| 电压 - 电源，数字 | 5V |
| 特性 | - |
| 认证 | - |
