Analog Devices Inc./Maxim Integrated MAX1110EAP+T
- 零件号:
- MAX1110EAP+T
- 分类:
- 模数转换器（ADC）
- 封装:
- 20-SSOP (0.209", 5.30mm Width)
- 数据表:
-
MAX1110EAP+T.pdf
- 描述:
- IC ADC 8BIT SAR 20SSOP
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX1110EAP+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX1110EAP+T - Maxim +2.7V 低功耗 8 通道 8 位串行 ADC(50ksps,内置基准,SSOP-20)
Maxim Integrated 的 MAX1110EAP+T 是一款低功耗 8 通道\8 位串行 ADC,工作于单 2.7V 至 5.5V 电源.它集成采样/保持\内置 2.048V 基准与时钟,采样率最高 50ksps,电流仅 85µA(1ksps 时 6µA).具备软件可配的单/双极性\单端或差分输入,以及 SPI/QSPI/MICROWIRE 串行接口,采用 20 脚 SSOP 封装,适合便携与远程数据采集.
产品简介
MAX1110EAP+T 是 Maxim MAX1110/MAX1111 系列低功耗 8 位模数转换器中的 8 通道成员,将采样/保持\基准源\时钟与串行接口集成于一片.它接受 8 路单端或 4 路差分模拟输入,单 2.7V 至 5.5V 电源供电,转换速率最高 50ksps.EAP 后缀表示 20 脚 SSOP 与 -40°C 至 +85°C 扩展温度级;相关的 MAX1111 为 16 脚 QSOP 的 4 输入版本.
逐次逼近转换可用内部时钟或外部串行接口时钟完成.满量程输入范围由内置 2.048V 基准(或外部基准)设定,输入可软件配置为单极性或双极性\单端或差分.串行接口兼容 SPI\QSPI 与 MICROWIRE 标准,便于连接各类微控制器与 DSP.
功耗为电池与远程应用做了优化:50ksps 时仅 85µA,1ksps 时降至 6µA,三电平关断 10µA.总未调误差 ±1 LSB max(±0.3 LSB typ).最终在一颗 20 脚 SSOP 中构成完整的 8 通道采集前端,适合便携数据记录\手持仪器与 4mA-20mA 远程数据采集系统.
专家技术洞察
便携多通道采集为什么选 MAX1110?
- 8 通道+内置基准于一芯:8 路单端(或 4 路差分)输入加片上 2.048V 基准与时钟,几乎无需外部元件即构成完整多通道前端--紧凑\低成本便携仪器的关键.
- 微功耗随速率缩放:50ksps 时 85µA\1ksps 时仅 6µA(加 10µA 关断),固件可逐样本在速度与续航间权衡--正是电池与太阳能远程记录仪所需.
- 软件单/双极性\SPI 级串口:逐通道单/双极性配置加 SPI/QSPI/MICROWIRE 口,接线灵活\在 4-20mA 远程采集中易光耦隔离.
核心优势
8 路单端或 4 路差分输入,8 位分辨率,内置采样/保持,采样率最高 50ksps.
单 2.7-5.5V 电源仅 85µA(50ksps)\1ksps 时 6µA\关断 10µA--专为电池设计.
片上 2.048V 基准与时钟,几乎无需外部元件即成完整采集前端.
软件可配单/双极性\单端/差分;SPI/QSPI/MICROWIRE 串行接口.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 8 通道 8 位串行 ADC | MAX1110/MAX1111 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 分辨率 | 8 位 | 总未调误差 ±1 LSB(max) |
| 输入通道 | 8 单端 / 4 差分 | 软件可配 |
| 输入极性 | 单极性或双极性 | 软件可选 |
| 采样率 | 最高 50 ksps | 内置采样/保持 |
| 电源 | 2.7 V ~ 5.5 V | 单电源 |
| 电源电流 | 85 µA @ 50ksps | 1ksps 时 6 µA,关断 10 µA |
| 基准 | 内置 2.048 V | 或外部(REFIN) |
| 接口 | SPI / QSPI / MICROWIRE | 内部或外部时钟模式 |
| 工作温度 | -40°C ~ +85°C | 扩展级(E) |
| 封装 | 20 脚 SSOP(EAP) | "+" 无铅;"T" 卷带 |
注：完整电气参数与曲线请参阅 Maxim MAX1110/MAX1111 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

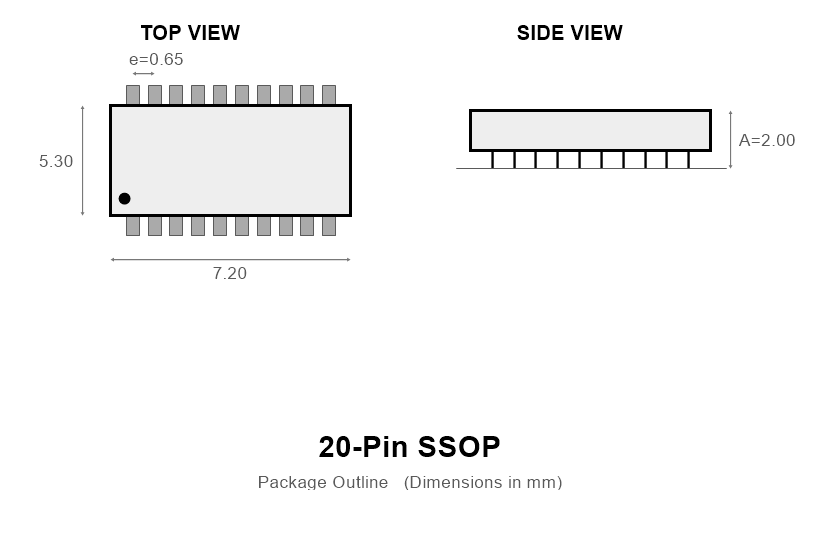

封装信息
MAX1110EAP+T 采用 20 脚 SSOP(收缩小外形封装),以 EAP 后缀标识.紧凑的 SSOP 适合便携与手持仪器的小板;同系列 4 通道的 MAX1111 用更小的 16 脚 QSOP.
"+" 后缀表示无铅\符合 RoHS,"T" 后缀表示卷带包装.适用标准 20 脚 SSOP 焊盘与回流焊曲线;请就近对 VCC 与 REFOUT(1µF 到 AGND)去耦,并让模拟通道远离串行时钟线以获得最佳噪声性能.

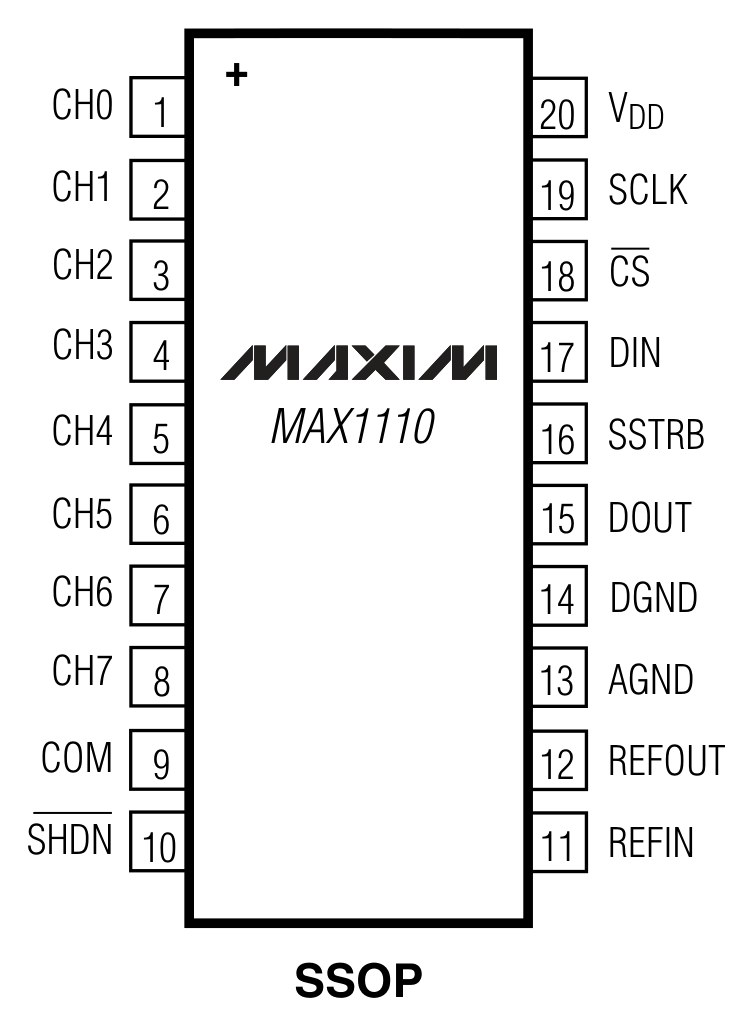

引脚配置(SSOP-20)
MAX1110 采用 20 脚 SSOP 引脚排布(俯视图)：
- Pin 1-8 - CH0 至 CH7：8 路采样模拟输入(单端)或 4 对差分.
- Pin 9 - COM：模拟输入的地参考(单端模式下设定零码电压).
- Pin 10 - SHDN：三电平关断输入(低=10µA 关断;高=关闭基准;浮空=全工作).
- Pin 11 - REFIN / Pin 12 - REFOUT：基准输入 / 内置 2.048V 基准输出(REFOUT 用 1µF 旁路到 AGND;REFIN 接 REFOUT 用内置基准).
- Pin 13 - AGND / Pin 14 - DGND：模拟地与数字地.
- Pin 15 - DOUT / Pin 17 - DIN：串行数据输出 / 输入.Pin 16 - SSTRB：串行选通.Pin 18 - CS：片选(低有效).Pin 19 - SCLK：串行时钟.
- Pin 20 - VCC：正电源,2.7V 至 5.5V.
串行口(CS/SCLK/DIN/DOUT/SSTRB)可直接接 SPI\QSPI 或 MICROWIRE 主机.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实通道\输入\接口与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX1111EEE+ | Maxim | 4 通道 8 位串行 ADC,2.7-5.5V | QSOP-16 | 同系列 4 输入版本 |
| MAX1110CAP+ | Maxim | 8 通道 8 位串行 ADC,2.7-5.5V | SSOP-20 | 同芯片,0°C~+70°C 商业级 |
| MAX1111CEE+ | Maxim | 4 通道 8 位串行 ADC,2.7-5.5V | QSOP-16 | 4 输入,商业级 |
| MAX1113EEE+ | Maxim | 多通道 8 位串行 ADC | QSOP-16 | 同系列成员,5V 范围 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商,长期以低功耗数据转换器和精密模拟著称.MAX1110/MAX1111 多通道串行 ADC 系列是仪表领域低功耗\便携与远程数据采集的长寿命之选.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX1110EAP+T 用于什么?
它是 8 通道 8 位串行 ADC,用于低功耗\便携与远程多通道数据采集--数据记录\手持表\医疗仪器与 4-20mA 远程系统--带内置基准与 SPI/QSPI 接口.
多少通道\需要什么电源?
8 路单端或 4 路差分输入,单 2.7V 至 5.5V 电源,50ksps 时仅 85µA(1ksps 时 6µA).
MAX1110 与 MAX1111 有什么区别?
MAX1110 为 8 路单端(4 差分)输入,20 脚 SSOP;MAX1111 为 4 路单端(2 差分)输入,16 脚 QSOP.其余架构相同.
有内置基准吗?
有,内置 2.048V 基准(REFOUT 用 1µF 旁路);也可在 REFIN 加外部基准.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX1110EAP+T 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 20-SSOP (0.209", 5.30mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 位数:
- 8
- 采样率（每秒）:
- 50k
- 输入类型:
- Differential, Single Ended
- 数据接口:
- SPI
- 配置:
- MUX-S/H-ADC
- 安装类型:
- Surface Mount
- 比率 - S/H:ADC:
- 1:1
- A/D 转换器数量:
- 1
- 输入数量:
- 4, 8
- 架构:
- SAR
- 基准类型:
- External, Internal
- 供应商设备封装:
- 20-SSOP
- 电压 - 电源，模拟:
- 2.7V ~ 5.5V
- 等级:
- -
- 工作温度:
- -40°C ~ 85°C
- 电压 - 电源，数字:
- 2.7V ~ 5.5V
- 特性:
- -
- 认证:
- -
- 分类:
- 模数转换器（ADC）
1. 如何在深圳市富聪科技有限公司上订购MAX1110EAP+T?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX1110EAP+T来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX1110EAP+T进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX1110EAP+T在内的产品;我们比任何其他客户都更关注MAX1110EAP+T产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX1110EAP+T显示的价格和库存准确吗?
MAX1110EAP+T的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX1110EAP+T的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX1110EAP+T出现问题,只有在满足以下所有条件时,我们才接受MAX1110EAP+T的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX1110EAP+T交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX1110EAP+T引脚图\MAX1110EAP+T数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
| 零件号 | MAX1110EAP+T | MAX1110EAP+ |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - |
| 封装/外壳 | 20-SSOP (0.209", 5.30mm Width) | 20-SSOP (0.209", 5.30mm Width) |
| 包装 | Tape & Reel (TR) | Tube |
| 产品状态 | Active | Active |
| 位数 | 8 | 8 |
| 采样率（每秒） | 50k | 50k |
| 输入类型 | Differential, Single Ended | Differential, Single Ended |
| 数据接口 | SPI | SPI |
| 配置 | MUX-S/H-ADC | MUX-S/H-ADC |
| 安装类型 | Surface Mount | Surface Mount |
| 比率 - S/H:ADC | 1:1 | 1:1 |
| A/D 转换器数量 | 1 | 1 |
| 输入数量 | 4, 8 | 4, 8 |
| 架构 | SAR | SAR |
| 基准类型 | External, Internal | External, Internal |
| 供应商设备封装 | 20-SSOP | 20-SSOP |
| 电压 - 电源，模拟 | 2.7V ~ 5.5V | 2.7V ~ 5.5V |
| 等级 | - | - |
| 工作温度 | -40°C ~ 85°C | -40°C ~ 85°C |
| 电压 - 电源，数字 | 2.7V ~ 5.5V | 2.7V ~ 5.5V |
| 特性 | - | - |
| 认证 | - | - |
