Analog Devices Inc./Maxim Integrated MAX110BCPE+
- 零件号:
- MAX110BCPE+
- 分类:
- 模数转换器（ADC）
- 封装:
- 16-DIP (0.300", 7.62mm)
- 数据表:
-
MAX110BCPE+.pdf
- 描述:
- IC ADC 14BIT SIGMA-DELTA 16DIP
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:0
发送询价，我们会立即回复.
有现货 : 0
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对MAX110BCPE+进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
MAX110BCPE+ - Maxim 2 通道 14 位+符号串行 ADC,自校准,±5V(DIP-16)
Maxim Integrated 的 MAX110BCPE+ 是一款低成本2 通道\±14 位(含符号位与超量程)串行模数转换器,内置自校准.它工作于 ±5V,电流仅 550µA(关断 4µA),提供两路差分输入通道\0.03% 线性度\50Hz/60Hz 抑制\最高 50 次/秒转换速率,以及兼容 SPI/QSPI/MICROWIRE 的串行接口--采用 16 脚 DIP 封装,无需外部元件.
产品简介
MAX110BCPE+ 是 Maxim MAX110/MAX111 系列低功耗\低频模数转换器的一员,采用内部自校准方案,在无需外部元件的情况下实现 14 位分辨率加符号位与超量程.CPE 后缀表示 16 脚塑封 DIP 与 0°C 至 +70°C 商业级;"+" 表示无铅(RoHS)版本.
它集成两路差分输入通道和全差分基准,并通过兼容 SPI\QSPI 与 MICROWIRE 的串行口通信.MAX110 工作于 ±5V 电源,以 0.03% 线性度数字化差分信号,电流仅 550µA\关断时降至 4µA--非常适合电池供电与高分辨率仪表.
片上自校准同时校正失调与增益误差,快速串行接口便于光耦隔离.内置 50Hz/60Hz 抑制可滤除工频干扰,提供最高 每秒 50 次转换.最终在一颗 16 脚 DIP 中构成完整\省空间的精密测量前端,无需任何外部调整或滤波元件.
专家技术洞察
精密测量前端为什么选 MAX110?
- 14 位+符号\零外部元件：内部对失调和增益自校准,省去外部调整网络,一颗 DIP-16 加一个基准就构成双通道 ±14 位测量链.
- 内置 50/60Hz 抑制：积分式转换直接抑制工频干扰,正是称重\面板表和过程传感器所需,无需外部陷波滤波器.
- 串行接口\易隔离：SPI/QSPI/MICROWIRE 口用线少,把模拟前端与主机光耦隔离很简单--在工业过程控制中很有价值.
核心优势
两路差分输入通道,14 位分辨率加符号位与超量程,0.03% 线性度.
内部失调与增益自校准;无需外部元件或调整.
±5V 下低至 550µA 工作电流,关断时降至 4µA,适合电池供电.
内置 50Hz/60Hz 工频抑制,最高 50 次/秒,SPI/QSPI/MICROWIRE 串行接口.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | 2 通道 ±14 位+符号串行 ADC | MAX110/MAX111 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 分辨率 | 14 位加符号位与超量程 | 2 路差分通道 |
| 线性度 | 0.03% | MAX110 B 档 |
| 电源 | ±5 V | VDD +5V(脚 4)\VSS -5V(脚 13) |
| 电源电流 | 550 µA | 关断 4 µA |
| 转换速率 | 最高 50 次/秒 | |
| 工频抑制 | 50 Hz / 60 Hz | 内置 |
| 校准 | 内部自校准 | 失调与增益 |
| 基准 | 差分(REF+ / REF-) | |
| 接口 | SPI / QSPI / MICROWIRE | 串行 |
| 温度 | 0°C ~ +70°C | 商业级(C 档) |
| 封装 | 16 脚塑封 DIP(PE) | "+" = 无铅 / RoHS |
注：完整电气参数与曲线请参阅 Maxim MAX110/MAX111 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.
封装信息
MAX110BCPE+ 采用 16 脚塑封 DIP(PE)通孔封装.DIP 外形适合打样\带插座的仪表,以及偏好手工装配或现场更换的板卡;同一芯片亦提供 16 脚 SO(CSE/CWE)和 20 脚 SSOP(CAP/EAP)贴片选项.
"+" 后缀表示无铅\符合 RoHS.适用标准 0.3 英寸(300mil)16 脚 DIP 焊盘与插座;为获得最佳噪声性能,请让模拟输入和基准走线远离数字串行时钟线.

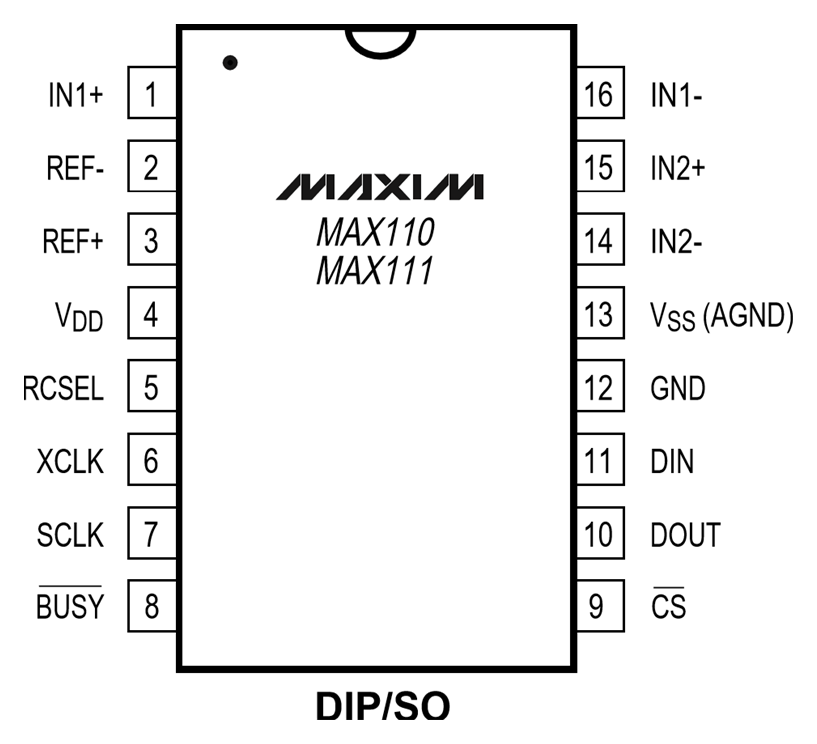

引脚配置(DIP-16)
MAX110 采用 16 脚 DIP/SO 引脚排布(俯视图)：
- Pin 1 - IN1+ / Pin 16 - IN1-：通道 1 正\负差分模拟输入.
- Pin 15 - IN2+ / Pin 14 - IN2-：通道 2 正\负差分模拟输入.
- Pin 3 - REF+ / Pin 2 - REF-：差分基准输入.
- Pin 4 - VDD：正电源 +5V.Pin 13 - VSS：负电源 -5V(在单电源的 MAX111 上此脚为 AGND).
- Pin 12 - GND：数字地.
- Pin 5 - RCSEL：RC/外部时钟模式选择.Pin 6 - XCLK：时钟输入 / RC 振荡输出.
- Pin 7 - SCLK：串行时钟.Pin 9 - CS：片选(低有效).Pin 11 - DIN：串行数据输入.Pin 10 - DOUT：串行数据输出.Pin 8 - BUSY：转换忙输出.
串行口(SCLK/CS/DIN/DOUT/BUSY)可直接接 SPI\QSPI 或 MICROWIRE 主机.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实电源\通道\接口与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX111BCPE+ | Maxim | 2 通道 14 位串行 ADC,单 +5V | DIP-16 | 本系列单电源版本 |
| MAX110ACPE+ | Maxim | 2 通道 14 位串行 ADC,±5V | DIP-16 | 更高等级 A 版 |
| MAX110BCWE+ | Maxim | 2 通道 14 位串行 ADC,±5V | SO-16 | 同芯片,SO 贴片封装 |
| MAX110AEPE+ | Maxim | 2 通道 14 位串行 ADC,±5V | DIP-16 | 工业级 -40 ~ +85°C,A 档 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商,长期以高分辨率数据转换器和低功耗精密模拟著称.MAX110/MAX111 串行 ADC 系列是仪表与过程控制领域低频\高分辨率测量的长寿命标准产品.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX110BCPE+ 用于什么?
它是 2 通道 14 位+符号串行 ADC,用于低频精密测量--过程控制\称重衡器\面板表\数据采集与温度测量--具备自校准与 50/60Hz 抑制.
MAX110 需要什么电源?
MAX110 工作于 ±5V(脚 4 VDD +5V\脚 13 VSS -5V),电流 550µA.相关的 MAX111 则用单 +5V 电源.
MAX110 与 MAX111 有什么区别?
MAX110 用 ±5V 电源(脚 13 = VSS);MAX111 用单 +5V 电源(脚 13 = AGND).其余共享 2 通道 14 位串行 ADC 架构.
CPE 后缀是什么封装?
CPE 为 16 脚塑封 DIP,0°C 至 +70°C 商业级;"+" 表示无铅\符合 RoHS.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX110BCPE+ 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 16-DIP (0.300", 7.62mm)
- 包装:
- Tube
- 产品状态:
- Active
- 位数:
- 14
- 采样率（每秒）:
- 50
- 输入类型:
- Differential
- 数据接口:
- SPI
- 配置:
- MUX-ADC
- 安装类型:
- Through Hole
- 比率 - S/H:ADC:
- -
- A/D 转换器数量:
- 1
- 输入数量:
- 2
- 架构:
- Sigma-Delta
- 基准类型:
- External
- 供应商设备封装:
- 16-PDIP
- 电压 - 电源，模拟:
- ±5V
- 等级:
- -
- 工作温度:
- 0°C ~ 70°C
- 电压 - 电源，数字:
- ±5V
- 特性:
- -
- 认证:
- -
- 分类:
- 模数转换器（ADC）
1. 如何在深圳市富聪科技有限公司上订购MAX110BCPE+?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证MAX110BCPE+来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对MAX110BCPE+进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括MAX110BCPE+在内的产品;我们比任何其他客户都更关注MAX110BCPE+产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. MAX110BCPE+显示的价格和库存准确吗?
MAX110BCPE+的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. MAX110BCPE+的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的MAX110BCPE+出现问题,只有在满足以下所有条件时,我们才接受MAX110BCPE+的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在MAX110BCPE+交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如MAX110BCPE+引脚图\MAX110BCPE+数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
| 零件号 | MAX110BCPE+ | MAX110BCPE |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - |
| 封装/外壳 | 16-DIP (0.300", 7.62mm) | 16-DIP (0.300", 7.62mm) |
| 包装 | Tube | Tube |
| 产品状态 | Active | Obsolete |
| 位数 | 14 | 14 |
| 采样率（每秒） | 50 | 50 |
| 输入类型 | Differential | Differential |
| 数据接口 | SPI | SPI |
| 配置 | MUX-ADC | MUX-ADC |
| 安装类型 | Through Hole | Through Hole |
| 比率 - S/H:ADC | - | - |
| A/D 转换器数量 | 1 | 1 |
| 输入数量 | 2 | 2 |
| 架构 | Sigma-Delta | Sigma-Delta |
| 基准类型 | External | External |
| 供应商设备封装 | 16-PDIP | 16-PDIP |
| 电压 - 电源，模拟 | ±5V | ±5V |
| 等级 | - | - |
| 工作温度 | 0°C ~ 70°C | 0°C ~ 70°C |
| 电压 - 电源，数字 | ±5V | ±5V |
| 特性 | - | - |
| 认证 | - | - |
