Name: LM5143QRHARQ1
Brand: Texas Instruments
SKU: LM5143QRHARQ1
Price: 2.40 USD
Availability: InStock
Rating: 5 (2 reviews)

24小时咨询热线 0755 83957878

首页 > 产品 > 集成电路（ICs） > 电源管理（PMIC） > DC-DC 开关控制器

Texas Instruments LM5143QRHARQ1

对比

零件号:: LM5143QRHARQ1

制造商:: Texas Instruments

分类:: DC-DC 开关控制器

封装:: 40-VFQFN Exposed Pad

数据表:: LM5143QRHARQ1.pdf

描述:: AUTOMOTIVE, 3.5-V TO 65-V LOW-IQ

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥28.995400

总价:￥28.995400

支付方式:

配送方式:

库存:5,000

发送询价，我们会立即回复.

有现货 : 5,000

数量	单价	总价
1+	￥28.995400	￥28.995400
2500+	￥20.710900	￥51,777.250000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对LM5143QRHARQ1进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

LM5143QRHARQ1 - TI 6A同步降压DC-DC控制器(宽输入电压 / AEC-Q1 / QFN-40)

LM5143QRHARQ1 是德州仪器(TI)推出的宽输入电压同步降压(Buck)DC-DC控制器芯片, 支持 3.8V至65V 宽输入电压范围,输出电流高达 6A, 采用 QFN-40(6mm×6mm) 封装, 内置栅极驱动器和多种保护功能,专为汽车电子和工业电源应用设计.

产品介绍

LM5143QRHARQ1 是TI推出的宽输入电压范围同步降压DC-DC控制器,支持3.8V至65V的宽输入范围,可兼容12V\24V\48V汽车和工业电源总线.该器件内置高侧和低侧N沟道MOSFET栅极驱动器,输出电流可达6A.稳压器采用电流模式控制架构,提供优异的负载瞬态响应和简便的环路补偿设计.

器件集成了丰富保护功能：输出过压保护(OVP)\输出欠压保护(UVP)\峰值电流限制(OCP)\热关断(TSD)和断续模式(Hiccup)电流保护.开关频率可从100kHz调节至2.2MHz,并支持外部时钟同步.轻载时可选脉冲跳跃或强制PWM模式以优化效率或EMI性能.

典型应用包括：汽车ECU电源(ADAS摄像头\仪表盘\车身控制模块BCM)\工业自动化控制电源(PLC\伺服驱动)\通信设备电源(基站功率放大器供电)\电池管理系统(BMS)预调节器和LED照明驱动等.

专家技术洞察

宽输入电压降压控制器与通用降压转换器有何不同?LM5143QRHARQ1为何适合汽车和工业应用?

宽输入电压的设计挑战：汽车和工业电源环境存在严重的输入过压(抛负载\感性负载突降)和欠压(冷启动\电池退化)情况.宽输入范围(3.8V至65V)意味着从12V/24V/48V铅酸电池到汽车12V/24V发电机系统都能直接兼容,无需额外的输入电压浪涌抑制电路,降低了系统成本和复杂度
电流模式控制的优势：LM5143QRHARQ1采用电流模式控制,相比电压模式控制具有以下优势：固有的输入电压前馈(对输入电压变化响应快)\自动磁通平衡(磁芯饱和风险低)和易于实现多相并联均流.在汽车应用中,这种快速瞬态响应对于ADAS摄像头模块等对电压纹波敏感负载尤为重要
AEC-Q1汽车级认证：汽车环境对电子元器件的可靠性要求极高,包括温度循环(-40°C至+125°C环境温度)\抗振动\抗潮湿和长期供货保证.AEC-Q1认证确保LM5143QRHARQ1满足汽车级可靠性和质量标准,可用于ADAS\动力总成和车身电子系统

核心优势

3.8V至65V宽输入电压

支持12V\24V\48V汽车和工业电源总线,直接从汽车电池或发电机取电,无需额外浪涌抑制,简化系统设计.

6A输出电流能力

内置高侧和低侧N沟道MOSFET栅极驱动器,输出电流高达6A,满足ADAS摄像头\ECU等中等功率负载需求.

电流模式控制架构

电流模式控制提供快速瞬态响应和简便的环路补偿,内置斜率补偿,支持占空比大于50%稳定运行.

AEC-Q1汽车级认证

AEC-Q1认证,工作温度-40°C至+125°C,环境适应性强,适用于汽车ADAS\BCM\动力总成等关键系统.

详细规格

参数	数值	条件 / 备注
器件类型	宽输入同步降压DC-DC控制器	Buck / 电流模式控制
制造商	Texas Instruments	德州仪器
输入电压范围	3.8V至65V	宽输入,兼容12V/24V/48V
输出电流	最高6A	@ 外置MOSFET驱动能力
输出电压	可调低至0.8V	通过电阻分压器调节
开关频率	100kHz至2.2MHz	可调节,支持外部同步
栅极驱动器	高侧+低侧N-MOS驱动	内置驱动器
控制架构	电流模式控制	内置斜率补偿
保护功能	OVP/UVP/OCP/TSD/Hiccup	过压/欠压/过流/热关断/断续模式
封装	QFN-40(6mm×6mm)	带外露焊盘
工作温度	-40°C至+125°C	AEC-Q1汽车级
典型效率	高达95%	@ 48V输入,12V输出,6A

注：详细电气参数请参阅TI官方LM5143数据手册.如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.

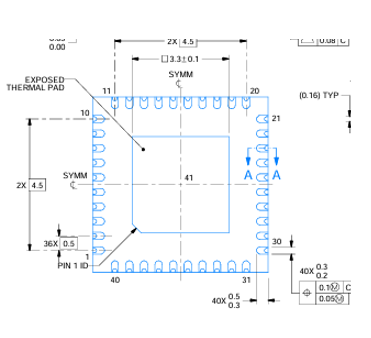

封装信息

LM5143QRHARQ1 采用 QFN-40(Quad Flat No-Lead,40引脚)封装,典型尺寸 6mm×6mm×0.9mm,引脚间距0.5mm,底部带有大面积裸露焊盘(EPAD)用于散热.QFN封装相比传统的QFP封装具有更小的PCB占板面积和更好的热性能,是汽车和工业电源设计的首选封装.

PCB布局建议：裸露焊盘必须与PCB地平面良好焊接,以确保充分散热;输入电容和输出电容应尽量靠近芯片引脚放置,以减少寄生电感;开关节点(SW)的走线应短而宽,以减少振铃和EMI辐射;高dv/dt开关节点应远离敏感的小信号走线(如FB反馈分压器).

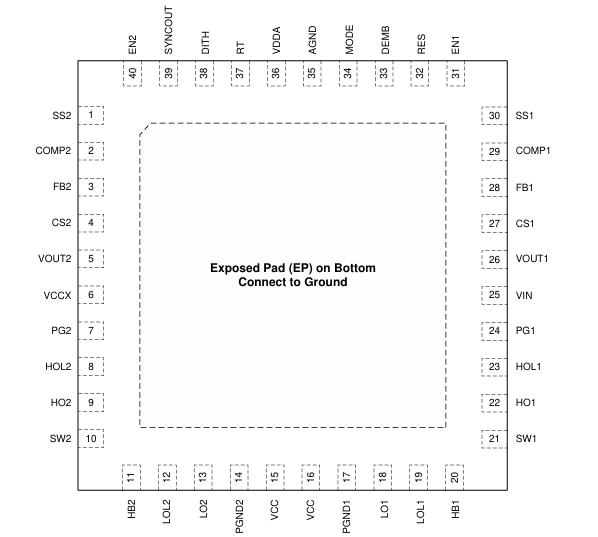

引脚定义(QFN-40)

LM5143QRHARQ1的QFN-40封装引脚功能定义如下(主要引脚)：

VIN(电源输入)：宽范围电源输入引脚,范围3.8V至65V.建议在此引脚附近放置旁路电容(10μF电解电容+0.1μF陶瓷电容)以滤除高频纹波.
SW(开关节点)：高侧MOSFET源极和低侧MOSFET漏极连接点,此引脚连接到功率电感.SW引脚输出PWM波形,开关节点走线应短而宽以减少EMI.
HO(高侧栅极驱动)：高侧N沟道MOSFET栅极驱动输出,需要自举电容(0.1μF)连接到BOOT引脚,为高侧MOSFET栅极提供高于输入电压的驱动电压.
LO(低侧栅极驱动)：低侧N沟道MOSFET栅极驱动输出,直接由VCC(7.5V稳压器输出)供电,驱动低侧MOSFET.
FB(反馈输入)：输出电压反馈输入引脚,通过电阻分压器连接至输出端,内部误差放大器将FB与0.8V参考电压比较,调节PWM占空比以稳定输出电压.
RT/SYNC(频率设置/同步)：通过连接电阻至地设置开关频率,或连接到外部时钟进行同步.外部时钟同步在多相设计中尤为重要,可避免多相开关相互干扰.

替代型号

以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\安全算法兼容性和软件API差异.

型号	品牌	类型	封装	核心特点
LM5140QRWGRQ1	TI	宽输入同步降压控制器	QFN-40	同系列,65V宽输入,内置功率级版本,输出3A
LMR14050SQDDARQ1	TI	40V同步降压转换器(内置MOSFET)	HSOP-8	内置MOSFET,40V输入,5A输出,适合成本敏感应用
TPS54328DDAR	TI	17V同步降压转换器(内置MOSFET)	HSOP-8	内置MOSFET,4.5V至17V输入,3A输出,封装更小
TPS563201DDCR	TI	17V同步降压转换器(内置MOSFET)	SOT-23-6	内置MOSFET,4.5V至17V,3A输出,超小封装

选型提示：宽输入降压控制器选型重点：最高输入电压(65V vs 40V vs 17V);输出电流需求(外置MOSFET方案可提供更大电流);是否需要多相并联均流;开关频率和EMI性能要求.LM5143QRHARQ1以其65V宽输入和6A驱动能力,适合需要大电流和宽输入兼容性的严苛汽车和工业电源应用.

制造商信息

德州仪器 Texas Instruments(NASDAQ: TXN),总部位于美国德克萨斯州达拉斯,是全球最大的模拟半导体公司之一.TI在电源管理芯片领域拥有业界最完整的产品线,涵盖从超低功耗DC-DC到高功率IGBT栅极驱动的全系列产品.TI的宽输入电压DC-DC转换器和控制器(如LM5xxx系列)被全球汽车OEM和Tier 1供应商广泛采用,是汽车电源设计的行业标准.

LM5143QRHARQ1属于TI的宽输入电压同步降压控制器产品线,专为汽车和工业应用设计.TI提供完整的参考设计\LTspice仿真模型和布局指南,帮助工程师快速实现高效可靠的电源设计.

应用领域

汽车电子

ADAS摄像头模块\仪表盘\BCM车身控制模块\抬头显示(HUD)电源\TCU远程信息处理控制单元

典型案例：在ADAS前置摄像头模块中,需要从汽车12V/24V电池电源为图像处理器(SOC)\毫米波雷达和摄像头传感器提供稳定电源.LM5143QRHARQ1以65V宽输入兼容冷启动(4V)和抛负载(80V+)瞬态,通过多路输出设计(各路独立的反馈分压器)同时为SOC(0.9V)\雷达(1.8V)和摄像头传感器(3.3V)供电,AEC-Q1认证确保长期可靠运行.

工业自动化

PLC可编程逻辑控制器电源\伺服驱动器控制电源\工业机器人关节电机驱动\工业以太网交换机电源

典型案例：在工业PLC控制柜中,24V直流电源总线(来自AC-DC电源)需要分配给多个负载.LM5143QRHARQ1从24V总线降压,为PLC的CPU模块(5V)\通信模块(3.3V)和I/O模块(24V继电器驱动)提供稳定电源.工业环境的电磁干扰(来自变频器和接触器)和温度波动要求电源具有高可靠性和抗扰性,LM5143QRHARQ1的宽温度范围和多种保护功能满足这些要求.

通信与网络

通信基站功率放大器供电\路由器和交换机电源\数据采集前端电源\光模块(SFP+)电源

典型案例：在4G/5G基站功率放大器(PA)模块中,需要48V直流电源为GaN功放管提供稳定的供电.LM5143QRHARQ1将48V总线降压至稳定电压(12V或28V取决于PA架构),驱动电流6A,开关频率可设置为2.2MHz以缩小输出滤波器尺寸,满足通信设备对功率密度和效率的严苛要求.

电源管理

BMS电池管理系统预调节器\LED照明驱动\分布式电源架构\48V至12V中间总线转换

典型案例：在48V轻度混合动力汽车的BMS预调节器中,48V电池总线(实际范围36V至54V)需要为后级12V转换器提供稳定的预调节输出.LM5143QRHARQ1实现48V至12V的预调节,降压后由后级LDO或降压转换器进一步降至ECU所需的5V/3.3V.这种两级架构在效率和稳压精度之间取得平衡,LM5143QRHARQ1的65V输入耐压覆盖所有48V电池瞬态.

常见问题

LM5143QRHARQ1 主要用于什么场景?

LM5143QRHARQ1 可根据制造商数据手册中的功能和限制用于相应电子设计.

LM5143QRHARQ1 可以直接替代其他型号吗?

只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.

最终参数应该在哪里确认?

请以制造商官方数据手册和最新订购资料为最终依据.

免责声明

信息准确性：本页所列技术规格基于TI官方数据手册.我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.

产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.

技术支持：购前购后均提供免费技术咨询服务.

应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.

LM5143QRHARQ1 规格

规格
常见问题

对比
相关

零件号	LM5143QRHARQ1
制造商	Texas Instruments
系列	-
封装/外壳	40-VFQFN Exposed Pad
包装	Tape & Reel (TR)
产品状态	Active
输出类型	Transistor Driver
功能	Step-Down
拓扑	Buck
输出数量	2
输出相位	2
认证	-
电压 - 供应（Vcc/Vdd）	3.5V ~ 65V
频率 - 开关	100kHz ~ 2.2MHz
输出配置	Positive
占空比（最大值）	-
同步整流器	Yes
等级	-
时钟同步	Yes
安装类型	Surface Mount, Wettable Flank
工作温度	-40°C ~ 150°C (TJ)
串行接口	-
控制特性	Current Limit, Dead Time Control, Enable, Frequency Control, Power Good, Soft Start, Tracking
供应商设备封装	40-VQFN (6x6)

LM5143QRHARQ1 相关信息

LM5143QRHARQ1 标签
热门搜索

LM5143QRHARQ1
LM5143QRHARQ1 PDF
LM5143QRHARQ1 数据表
LM5143QRHARQ1 规格
LM5143QRHARQ1 图片
Texas Instruments
Texas Instruments LM5143QRHARQ1
Buy LM5143QRHARQ1
LM5143QRHARQ1 价格
LM5143QRHARQ1 分销商
LM5143QRHARQ1 供应商
LM5143QRHARQ1 批发

以下零件为热门搜索零件 DC-DC 开关控制器.
