TPS563201DDCR 是 TI 推出的高效率 3A 同步降压型 DC-DC 转换器,支持 4.5V~17V 宽输入电压范围,输出电压可低至 0.76V,输出电流高达 3A.该器件采用 COT(Constant On-Time)恒定导通时间控制架构,具备快速负载瞬态响应特性,无需外部补偿元件,仅需少量外部元件即可工作.

TPS563201 采用集成功率 MOSFET 的同步整流架构,效率远高于异步整流方案.在 3A 负载\12V 输入条件下,效率可达 92% 以上.该器件开关频率固定为 600kHz,允许使用小型外部电感和电容,减小 PCB 面积.

器件内置保护功能包括：欠压锁定(UVLO)\过流保护(OCP)\过温保护(OTP)和输出短路保护.SOT-23-6(DDC)封装体积小巧,非常适合空间受限的消费电子和工业应用,如机顶盒\液晶电视\ADAS 摄像头模块和打印机电源等.

注：详细电气参数请参阅 TI 官方 TPS563201 数据手册.如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.

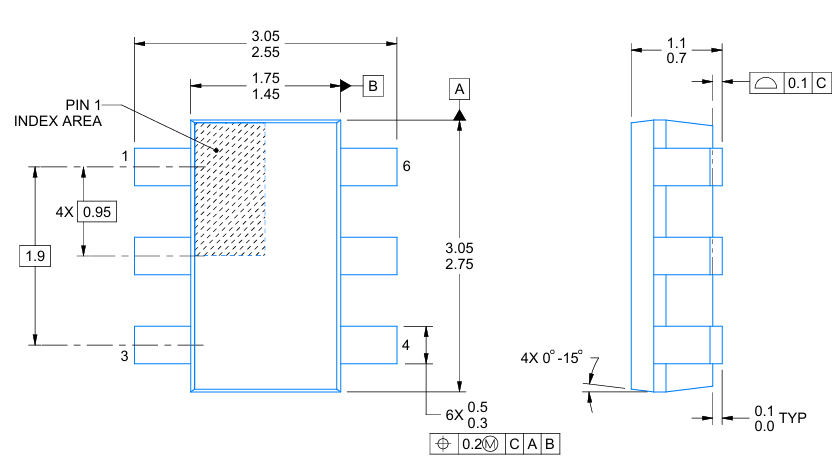

TPS563201DDCR 采用 SOT-23-6(DDC,6引脚小外形晶体管)超小型表面贴装封装,封装尺寸仅为 2.9mm×1.6mm,是 TI 高密度功率解决方案的理想选择.SOT-23-6 封装引脚间距为 0.95mm,适合标准 SMT 回流焊接工艺.

该封装底部带有裸露焊盘(Exposed Pad),需良好焊接至 PCB 地平面以实现有效散热和电气接地.由于功率转换过程中电感和电容会产生热量,PCB 布局时应注意热分布,建议在焊盘下方使用热增强型 PCB 设计(Via-in-pad)连接至地平面.

TPS563201DDCR SOT-23-6(DDC)封装功能引脚定义：

• Pin 1 - SW(开关节点)：内部开关节点输出端,连接至外部电感和续流MOSFET,应短而宽走线以降低 EMI.
• Pin 2 - GND(地)：芯片地引脚,应连接至 PCB 地平面,Pin 3 一起构成地引脚.
• Pin 3 - GND(地)：芯片地引脚,应连接至 PCB 地平面,Pin 2 一起构成地引脚.
• Pin 4 - FB(反馈)：输出电压反馈输入端,通过外部电阻分压网络设置输出电压.
• Pin 5 - VIN(输入电压)：电源输入端,4.5V~17V,建议就近放置输入滤波电容.
• Pin 6 - EN(使能)：芯片使能控制端;高电平正常工作,低电平关闭;内部有上拉电阻,可悬空.
• 底部焊盘 - Thermal Pad：散热焊盘,连接至 PCB 地平面,必须良好焊接以实现散热和电气接地.
