Texas Instruments LM321LVIDBVR
- 零件号:
- LM321LVIDBVR
- 制造商:
- Texas Instruments
- 封装:
- SC-74A, SOT-753
- 数据表:
-
LM321LVIDBVR.pdf
- 描述:
- IC OPAMP GP 1 CIRCUIT SOT23-5
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:2,095
发送询价，我们会立即回复.
有现货 : 2,095
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对LM321LVIDBVR进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
LM321LVIDBVR - TI 单路低压运算放大器(2.7V-5.5V, 1MHz, SOT-23-5)
LM321LVIDBVR 是 德州仪器(TI)的单路低压运算放大器,工作电压 2.7V 至 5.5V,增益带宽积 1MHz,输入失调电压低至 ±1mV,输入共模范围含地,每通道静态电流仅 90µA.单位增益稳定,采用微型 SOT-23-5 封装,是成本敏感型传感与信号调理设计的工业标准之选.
产品介绍
LM321LVIDBVR 是 TI LM3xxLV 低压运放系列的单通道成员(LM321LV 单路 / LM358LV 双路 / LM324LV 四路).单电源 2.7V 至 5.5V 工作,是经典 LM321/LM358/LM324 工业标准运放面向现代 3.3V\5V 系统的低压升级版.
凭借 1MHz 增益带宽积\典型 ±1mV 输入失调电压\含地(负轨)的输入共模范围以及每通道仅 90µA 的静态电流,LM321LV 在带宽与超低功耗间取得平衡--非常适合电池供电和常开型传感前端.器件单位增益稳定,并具备 2kV HBM ESD 防护.
采用节省空间的 SOT-23-5(DBV)封装,LM321LVIDBVR 适用于无绳家电\电源监测\电池管理\传感器信号调理和电流检测等紧凑设计,工作温度 -40°C 至 +125°C.
专家技术见解
3.3V/5V 单电源传感前端为何选 LM321LV?
- 输入共模含地：输入范围可达负轨,使放大器能在单电源下检测以地为参考的信号(如低边采样电阻\比率式传感器),无需负电源或额外偏置.
- 仅 90µA 实现 1MHz 带宽：带宽功耗比适合既要响应又要长续航的常开\电池供电调理;单位增益稳定简化缓冲与增益级设计.
- ±1mV 失调\工业标准引脚：低失调在精密分压与放大中保持直流精度;熟悉的单运放 SOT-23-5 引脚便于从既有 LMV321 / LM321 设计迁移.
核心优势
单电源 2.7V 至 5.5V,直接适配 3.3V 和 5V 轨--经典 LM321/LM358/LM324 的低压升级版.
输入范围可达负轨,实现以地为参考信号的真单电源检测,无需负电源.
每通道仅 90µA 即获 1MHz 增益带宽,带宽功耗比优秀,适合常开\电池供电设计.
低输入失调电压保持直流精度;单位增益稳定,2kV HBM ESD 防护.
规格参数
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 单路低压运算放大器 | LM3xxLV 系列(LM321LV 单路) |
| 制造商 | 德州仪器 (TI) | |
| 电源电压 | 2.7 V ~ 5.5 V | 单电源 |
| 增益带宽积 | 1 MHz | 典型值 |
| 输入失调电压 | ±1 mV | 典型值 |
| 输入共模范围 | 含地(V-) | 单电源对地检测 |
| 静态电流 | 90 µA / 通道 | 低功耗 |
| 输入电压噪声 | 40 nV/√Hz | 宽带 |
| 稳定性 | 单位增益稳定 | |
| ESD (HBM) | 2 kV | 人体模型 |
| 工作温度 | -40°C ~ +125°C | |
| 封装 | SOT-23-5 (DBV) | 无铅 / RoHS |
注：完整电气参数与曲线请参阅 TI LM321LV 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

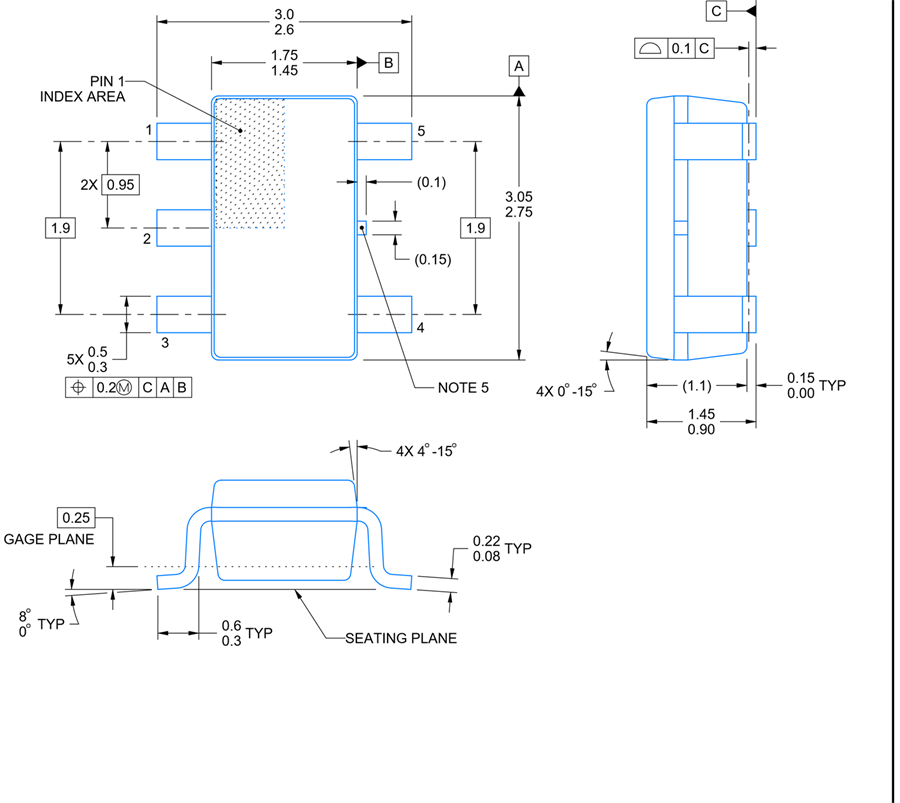

封装信息
LM321LVIDBVR 采用 SOT-23-5(DBV)表面贴装封装--一种广泛用于单运放的紧凑 5 引脚小外形晶体管封装.小巧的占板面积适合便携与传感应用中空间受限的电路板.
DBV 封装无铅且符合 RoHS,以编带卷盘(后缀 R)供货,便于自动化贴装.采用标准 SOT-23-5 焊盘图形与回流曲线.
引脚配置(SOT-23-5)
LM321LVIDBVR 是 5 引脚 SOT-23 封装的单运放：
- 引脚 1 - IN+ ：同相输入.
- 引脚 2 - V-(GND)：负电源 / 地.
- 引脚 3 - IN- ：反相输入.
- 引脚 4 - OUT(输出)：放大器输出.
- 引脚 5 - V+ ：正电源(2.7V~5.5V).
在器件附近用 0.1µF 陶瓷电容对 V+ 与 V- 去耦.布局前请对照下方数据手册图确认确切引脚分配.
替代型号
以下低压运放供选型参考.替代前请核对通道数\电源范围\带宽\失调与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| LM358LVIDGKR | TI | 双路低压运放 / 2.7-5.5V | VSSOP-8 | 同系列,双通道 |
| LM324LVIDR | TI | 四路低压运放 / 2.7-5.5V | SOIC-14 | 同系列,四通道 |
| LMV321IDBVR | TI | 单运放 / 2.7-5.5V / 1MHz | SOT-23-5 | 经典单路低压运放 |
| TLV9061IDBVR | TI | 单路 RRIO 运放 / 1.8-5.5V / 10MHz | SOT-23-5 | 更高带宽,轨到轨输入输出 |
制造商信息
德州仪器(Texas Instruments,纳斯达克代码：TXN)总部位于美国得克萨斯州达拉斯,是全球最大的模拟半导体供应商之一.LM3xxLV 系列将 TI 工业标准的 LM321/LM358/LM324 放大器扩展至 2.7V-5.5V 低压领域,面向现代单电源系统,提供完整的数据手册\SPICE 模型与 TINA-TI 设计支持.
TI 在中国设有技术支持中心与本地分销,为其运算放大器产品线提供快速样品与批量供货\应用笔记和参考设计.
应用领域
常见问题
LM321LVIDBVR 用于什么场合?
LM321LVIDBVR 是单路低压运放,用于 2.7-5.5V 单电源的传感器信号调理\电流检测\缓冲与增益级,面向成本敏感设计.
LM321LV 能在单电源下检测以地为参考的信号吗?
能.其输入共模范围含地(负轨),可在无负电源下放大以地为参考的信号,适合低边电流检测.
LM321LV\LM358LV\LM324LV 有何区别?
三者架构相同;LM321LV 为单通道,LM358LV 为双通道,LM324LV 为四通道.
免责声明
信息准确性：本页技术规格基于 TI 官方数据手册.我们力求信息准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考.是否适用于特定应用,应由设计工程师根据实际系统需求自行验证.
LM321LVIDBVR 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Texas Instruments
- 系列:
- -
- 封装/外壳:
- SC-74A, SOT-753
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 放大器类型:
- General Purpose
- 电路数量:
- 1
- 转换速率:
- 1.5V/µs
- 增益带宽积:
- 1 MHz
- -3db 带宽:
- -
- 安装类型:
- Surface Mount
- 电流 - 输入偏置:
- 15 pA
- 电压 - 输入偏移:
- 1 mV
- 输出类型:
- -
- 电流 - 电源:
- 90µA
- 电流 - 输出/通道:
- 40 mA
- 认证:
- -
- 电压 - 电源范围（最小值）:
- 2.7 V
- 供应商设备封装:
- SOT-23-5
- 等级:
- -
- 电压 - 电源范围（最大值）:
- 5.5 V
- 工作温度:
- -40°C ~ 125°C (TA)
1. 如何在深圳市富聪科技有限公司上订购LM321LVIDBVR?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证LM321LVIDBVR来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对LM321LVIDBVR进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括LM321LVIDBVR在内的产品;我们比任何其他客户都更关注LM321LVIDBVR产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. LM321LVIDBVR显示的价格和库存准确吗?
LM321LVIDBVR的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. LM321LVIDBVR的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的LM321LVIDBVR出现问题,只有在满足以下所有条件时,我们才接受LM321LVIDBVR的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在LM321LVIDBVR交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如LM321LVIDBVR引脚图\LM321LVIDBVR数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
| 零件号 | LM321LVIDBVR |
| 制造商 | Texas Instruments |
| 系列 | - |
| 封装/外壳 | SC-74A, SOT-753 |
| 包装 | Tape & Reel (TR) |
| 产品状态 | Active |
| 放大器类型 | General Purpose |
| 电路数量 | 1 |
| 转换速率 | 1.5V/µs |
| 增益带宽积 | 1 MHz |
| -3db 带宽 | - |
| 安装类型 | Surface Mount |
| 电流 - 输入偏置 | 15 pA |
| 电压 - 输入偏移 | 1 mV |
| 输出类型 | - |
| 电流 - 电源 | 90µA |
| 电流 - 输出/通道 | 40 mA |
| 认证 | - |
| 电压 - 电源范围（最小值） | 2.7 V |
| 供应商设备封装 | SOT-23-5 |
| 等级 | - |
| 电压 - 电源范围（最大值） | 5.5 V |
| 工作温度 | -40°C ~ 125°C (TA) |
