Microchip Technology LAN8720A-CP-TR
- 零件号:
- LAN8720A-CP-TR
- 制造商:
- Microchip Technology
- 分类:
- 驱动器、接收器、收发器
- 封装:
- 24-VFQFN Exposed Pad
- 数据表:
-
LAN8720A-CP-TR.pdf
- 描述:
- IC TRANSCEIVER FULL 2/2 24QFN
- 数量:
单价:￥3.920000
总价:￥3.920000
- 支付方式:
- 配送方式:
库存:9,000
发送询价，我们会立即回复.
有现货 : 9,000
| 数量 | 单价 | 总价 |
| 1+ | ￥3.920000 | ￥3.920000 |
| 5000+ | ￥2.800000 | ￥14,000.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对LAN8720A-CP-TR进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
LAN8720A-CP-TR - Microchip 10/100M以太网PHY芯片(QFN-24 / 内置50MHz时钟 / RMII)
LAN8720A-CP-TR 是微芯科技推出的高集成度10/100M以太网物理层(PHY)收发器,采用超紧凑的QFN-24封装(3x3mm),内置50MHz时钟振荡器和电压稳压器,是目前市面上最小的带内置时钟的以太网PHY之一.
该芯片默认配置为RMII接口,只需7个引脚即可连接MAC控制器(TXD[0:1]\RXD[0:1]\REFCLK\C
产品介绍
LAN8720A-CP-TR 是微芯科技推出的高集成度10/100M以太网物理层(PHY)收发器,采用超紧凑的QFN-24封装(3x3mm),内置50MHz时钟振荡器和电压稳压器,是目前市面上最小的带内置时钟的以太网PHY之一.
该芯片默认配置为RMII接口,只需7个引脚即可连接MAC控制器(TXD[0:1]\RXD[0:1]\REFCLK\CRS_DV\TXEN),大幅简化布线并节省微控制器引脚资源.HP Auto-MDI/X功能自动处理网线极性,无需手工区分.
LAN8720A完全兼容IEEE 802.3/802.3u标准,支持EEE(Energy Efficient Ethernet)低功耗协议,功耗低于315mW,工作温度范围-40C~+85C,广泛应用于工业物联网\智能家居\通信终端等领域.
专家技术洞察
选用该型号时应结合官方数据手册核对封装\引脚\工作限制和应用说明.量产前还需要确认降额设计\PCB布局和认证要求.
本页面将产品说明\规格参数\封装信息\应用场景和相关型号集中到统一结构中,便于工程选型和SEO检索.最终设计仍应以官方数据手册为准.
核心优势
3x3mm QFN-24封装,相比QFN-32减少25%占板面积,适合空间极度受限的嵌入式设计
无需外部晶振,MODE[2:0]=010时输出50MHz时钟供MAC使用,节省成本和PCB空间
自动检测并校正TX/RX极性,无需区分直通线和交叉线,简化布线
支持IEEE 802.3az低功耗空闲协议,功耗低于315mW,绿色节能
详细规格
| 参数 | 数值 | 备注 |
|---|---|---|
| 器件类型 | 以太网PHY芯片 | 物理层收发器 |
| 制造商 | Microchip | 收购SMSC后纳入产品线 |
| 标准 | IEEE 802.3/802.3u | 10Mbps/100Mbps |
| 接口 | RMII(默认)/ MII | 简化MII接口 |
| 封装 | QFN-24 | 3x3mm超小封装 |

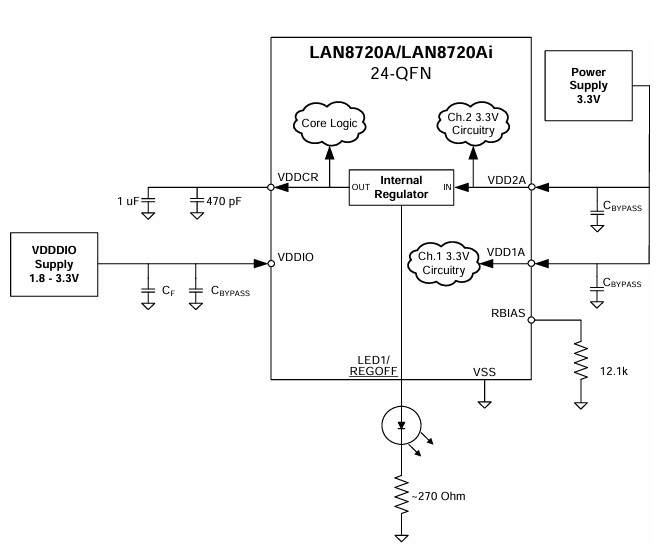

| 电源电压 | 3.3V(内部稳压) | 单电源设计 |
| 功耗 | <315mW | EEE模式更低 |
| ESD保护 | 6kV HBM | 工业级抗静电 |
| 工作温度 | -40C ~ +85C | 工业温度范围 |
| 时钟 | 内置50MHz振荡器 | 输出50MHz供MAC |
封装信息
LAN8720A-CP-TR 采用 QFN-24封装(Quad Flat No-Lead,3x3mm),底部带有散热焊盘.相比LAN8710A的QFN-32封装,LAN8720A减少了8个引脚,在保持核心功能的同时实现了更小的占板面积.QFN-24封装鸥翼型引脚排列在内圈,芯片底部大面积焊盘用于接地和散热.
PCB布局建议：底部焊盘必须良好接地并通过热过孔阵列连接PCB地平面.差分走线控制100Ω差分阻抗,RX+/RX-和TX+/TX-走线周围应铺地隔离.

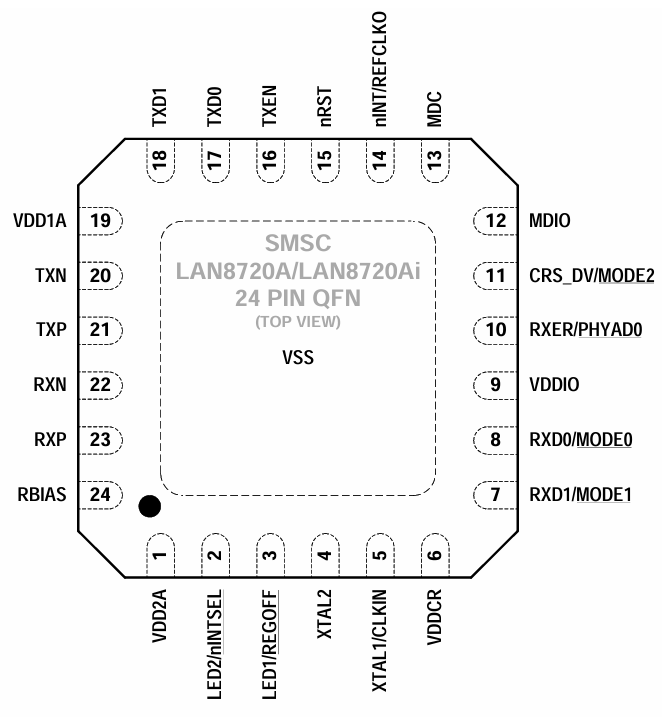

引脚定义
- TX+/TX-：发送差分对：连接至网络变压器发送侧.差分输出,建议在芯片附近串联22~33Ω电阻减少EMI.
- RX+/RX-：接收差分对：连接至网络变压器接收侧.内置终端电阻,无需外接.
- REFCLK(Pin 4)：参考时钟：50MHz双向时钟.MODE[2:0]=010时芯片输出50MHz时钟供MAC使用;其他模式作为输入.
- RXD[0:1](RMII模式)：接收数据：RMII接口接收数据,连接MAC控制器的RXD引脚(2位数据).
- TXD[0:1](RMII模式)：发送数据：RMII接口发送数据,连接MAC控制器的TXD引脚(2位数据).
- CRS_DV/MODE2(Pin)：载波/数据有效：在RMII模式下作为CRS_DV(载波侦听/数据有效)复合信号使用,MODE[2:0]=010时启用.
替代型号
以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\封装兼容性和软件API差异.
| 型号 | 品牌 | 类型 | 封装 | 核心特点 |
|---|---|---|---|---|
| LAN8710A-EZC-TR | Microchip | 以太网PHY | QFN-32 | 同品牌QFN-32封装版本,功能与LAN8720A高度相似,但封装更大 |
| KSZ8081RNBIA | Microchip | 以太网PHY | QFN-32 | Microchip KSZ系列,内置网络唤醒(WoL)功能和更丰富的诊断接口 |
| DP83848I | TI | 以太网PHY | QFN-32 | TI方案,支持MII/RMII,扩展工业温度范围,支持光纤接口扩展 |
| RTL8201F | Realtek | 以太网PHY | QFN-32 | 瑞昱方案,Pin-to-Pin兼容LAN8720A,成本优势明显 |
| AX88790B | ASIX | 以太网PHY | QFN-32 | ASIX方案,支持IEEE 802.3/802.3u,提供低功耗模式 |
| W5500 | WIZnet | 以太网芯片 | LGA-32 | 集成TCP/IP协议栈,减少MCU负载,适合协议栈处理能力有限的MCU |
| ENC28J60 | Microchip | 以太网控制器 | SPDIP-28 | Microchip老一代方案,内置MAC+PHY,但不支持100Mbps |
封装对比
| 型号 | 封装 | 引脚 | 兼容性 | 结论 |
|---|---|---|---|---|
| LAN8720A-CP-TR(主型) | QFN-24 | 24 | - | Direct substitute |
| LAN8710A-EZC-TR | QFN-32 | 32 | Different | Functional reference only |
| KSZ8081RNBIA | QFN-32 | 32 | Different | Functional reference only |
| DP83848I | QFN-32 | 32 | Different | Functional reference only |
制造商信息
微芯科技(Microchip Technology Inc., NASDAQ: MCHP),总部位于美国亚利桑那州钱德勒.2012年收购SMSC后,微芯科技将SMSC的以太网产品线纳入麾下,LAN8720A系列是这一产品线的小型化代表.与LAN8710A相比,LAN8720A在保持核心PHY功能的同时,将封装缩小至QFN-24,满足空间受限的嵌入式设计需求.
微芯科技提供完整的以太网解决方案,包括从10M到千兆的PHY\集成MAC+PHY的以太网控制器,以及配套的软件驱动程序和参考设计,帮助客户快速完成产品上市.
应用领域
常见问题
LAN8720A-CP-TR 主要用于什么场景?
LAN8720A-CP-TR 可根据制造商数据手册中的功能和限制用于相应电子设计.
LAN8720A-CP-TR 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于微芯科技官方数据手册(DS00002349C).我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
LAN8720A-CP-TR 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Microchip Technology
- 系列:
- -
- 封装/外壳:
- 24-VFQFN Exposed Pad
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- Transceiver
- 协议:
- RMII
- 双工:
- Full
- 接收器迟滞:
- -
- 数据速率:
- -
- 电压 - 电源:
- 1.6V ~ 3.6V
- 工作温度:
- 0°C ~ 85°C
- 驱动器/接收器数量:
- 2/2
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 24-QFN (4x4)
- 分类:
- 驱动器、接收器、收发器
1. 如何在深圳市富聪科技有限公司上订购LAN8720A-CP-TR?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证LAN8720A-CP-TR来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对LAN8720A-CP-TR进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括LAN8720A-CP-TR在内的产品;我们比任何其他客户都更关注LAN8720A-CP-TR产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. LAN8720A-CP-TR显示的价格和库存准确吗?
LAN8720A-CP-TR的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. LAN8720A-CP-TR的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的LAN8720A-CP-TR出现问题,只有在满足以下所有条件时,我们才接受LAN8720A-CP-TR的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在LAN8720A-CP-TR交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如LAN8720A-CP-TR引脚图\LAN8720A-CP-TR数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
 |
|
|
|
| 零件号 | LAN8720AI-CP-ABC | LAN8720A-CP-ABC | LAN8720A-CP-TR-ABC | LAN8720A-CP | LAN8720A-CP-TR |
| 制造商 | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology |
| 系列 | - | - | - | - | - |
| 封装/外壳 | 24-VFQFN Exposed Pad | 24-VFQFN Exposed Pad | 24-VFQFN Exposed Pad | 24-VFQFN Exposed Pad | 24-VFQFN Exposed Pad |
| 包装 | Tray | Tray | Tape & Reel (TR) | Tray | Tape & Reel (TR) |
| 产品状态 | Active | Active | Active | Active | Active |
| 类型 | Transceiver | Transceiver | Transceiver | Transceiver | Transceiver |
| 协议 | RMII | RMII | RMII | RMII | RMII |
| 双工 | Full | Full | Full | Full | Full |
| 接收器迟滞 | - | - | - | - | - |
| 数据速率 | - | - | - | - | - |
| 电压 - 电源 | 1.6V ~ 3.6V | 1.6V ~ 3.6V | 1.6V ~ 3.6V | 1.6V ~ 3.6V | 1.6V ~ 3.6V |
| 工作温度 | -40°C ~ 85°C | 0°C ~ 85°C | 0°C ~ 85°C | 0°C ~ 85°C | 0°C ~ 85°C |
| 驱动器/接收器数量 | 2/2 | 2/2 | 2/2 | 2/2 | 2/2 |
| 等级 | - | - | - | - | - |
| 认证 | - | - | - | - | - |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 | 24-SQFN (4x4) | 24-SQFN (4x4) | 24-SQFN (4x4) | 24-QFN-EP (4x4) | 24-QFN (4x4) |
