Microchip Technology HV9910BLG-G
- 零件号:
- HV9910BLG-G
- 制造商:
- Microchip Technology
- 分类:
- LED 驱动器
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
HV9910BLG-G.pdf
- 描述:
- IC LED DRIVER CTRLR PWM 8SOIC
- 数量:
单价:￥4.900000
总价:￥4.900000
- 支付方式:
- 配送方式:
库存:4,500
发送询价，我们会立即回复.
有现货 : 4,500
| 数量 | 单价 | 总价 |
| 1+ | ￥4.900000 | ￥4.900000 |
| 3300+ | ￥3.500000 | ￥11,550.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对HV9910BLG-G进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
HV9910BLG-G - Microchip 高压LED驱动芯片(宽输入8V~450V / 同步降压 / SOIC-8)
HV9910BLG-G 是微芯科技(收购Supertex后推出)的宽输入电压降压型LED驱动控制器,输入电压范围覆盖8V至450V,可驱动从低压12V汽车系统到高压交流整流310V母线的各类LED应用.芯片内置0.5Ω低导通阻抗N沟MOSFET,配合外部肖特基二极管实现高效率同步降压,峰值效率可达95%以上.
该芯片通过PWM调光接口支持高达1
产品介绍
HV9910BLG-G 是微芯科技(收购Supertex后推出)的宽输入电压降压型LED驱动控制器,输入电压范围覆盖8V至450V,可驱动从低压12V汽车系统到高压交流整流310V母线的各类LED应用.芯片内置0.5Ω低导通阻抗N沟MOSFET,配合外部肖特基二极管实现高效率同步降压,峰值效率可达95%以上.
该芯片通过PWM调光接口支持高达100:1的调光比,适用于需要精细亮度控制的背光和氛围照明应用.内置全面保护：输出过压保护(OVP)\过流保护(OCP)\LED开路/短路保护和热关断(TSD),全方位保护LED和驱动系统安全.
HV9910系列是HV991(早期型号)的升级版本,保留了对高压输入的原生支持,同时增加了软启动功能和更完善的保护机制.相比竞争方案,其宽输入电压范围和1MHz可扩展开关频率使其在LED照明\LCD背光和汽车LED等应用中具有独特优势.
专家技术洞察
选用该型号时应结合官方数据手册核对封装\引脚\工作限制和应用说明.量产前还需要确认降额设计\PCB布局和认证要求.
本页面将产品说明\规格参数\封装信息\应用场景和相关型号集中到统一结构中,便于工程选型和SEO检索.最终设计仍应以官方数据手册为准.
核心优势
直接从高压直流母线取电,无需前端降压转换,简化系统设计并降低BOM成本
内置低导通阻抗MOSFET,配合同步整流技术,效率高达95%以上,显著降低散热设计要求
支持PWM调光输入,调光比高达100:1,可实现LED亮度的精细控制,适用于显示器背光和氛围灯
内置OVP / OCP / LED开路/短路 / TSD,确保系统可靠运行
详细规格
| 参数 | 数值 | 备注 |
|---|---|---|
| 器件类型 | LED驱动芯片 | 降压型LED驱动控制器 |
| 制造商 | Microchip | Supertex时期经典型号 |
| 输入电压 | 8V ~ 450V | 宽电压输入 |
| 输出电流 | 高达1.5A(外部MOSFET决定) | 可驱动高功率LED串 |
| 开关频率 | 300kHz(内部固定) | 可扩展至1MHz |
| 效率 | >95%(优化设计) | 同步降压架构 |
| 调光方式 | PWM调光 | 支持100:1调光比 |
| 保护功能 | OVP / OCP / LED开路/短路 / TSD | 全面保护 |
| 封装 | SOIC-8 | 窄体/宽体可选 |
| 工作温度 | -40C ~ +125C | 汽车级温度范围 |
封装信息

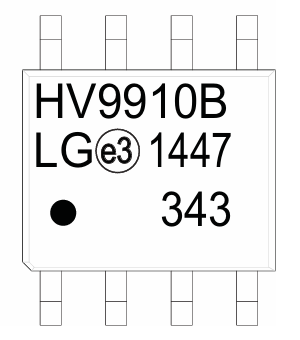

HV9910BLG-G 采用 SOIC-8 封装(Small Outline Integrated Circuit,8引脚),引脚间距1.27mm,适合标准SMT贴片工艺.SOIC-8封装鸥翼型引脚便于目视检查焊接质量,在小尺寸应用板上占用空间小,是LED驱动控制器常用的封装形式.
标准尺寸兼容性强,与其他SOIC-8 IC可直接替换.PCB布局时建议采用热增强设计：通过大面积铺铜和热过孔将芯片热量传导至底层地平面,确保在高温环境下的热可靠性.
引脚定义
- 引脚1(VIN)：电源输入：8V~450V高压电源输入.建议在VIN和GND之间放置输入电容(建议1uF~10uF电解+100nF陶瓷),滤除输入端的高频纹波.
- 引脚2(CS)：电流检测：LED电流检测引脚.通过外部检测电阻RCS设置LED输出电流：ILED = 0.25V / RCS.
- 引脚3(GND)：信号地：信号参考地.CS检测电阻的地应直接连接到此引脚,避免与功率地共用路径产生误差电压.
- 引脚4(LX)：开关节点：连接外部低侧N沟MOSFET的漏极.高频开关节点,建议LX走线短而粗,减少辐射EMI.
- 引脚5(VCC)：内部稳压器输出：内部LDO稳压器输出(约7.5V).引脚与GND之间应连接1uF去耦电容.
- 引脚6(PWM)：PWM调光输入：PWM调光控制引脚.PWM频率建议在100Hz~1kHz范围,过低会产生可见闪烁,过高会降低调光精度.
- 引脚7(EN/UVLO)：使能/欠压锁定：芯片使能引脚,高电平开启.内置欠压锁定(UVLO)功能,当输入电压低于8V时自动关闭输出.
- 引脚8(FB)：反馈引脚：输出电压反馈引脚.连接输出电容正端与LED串阴极,芯片通过FB引脚检测输出状态,实现恒流控制.
替代型号
以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\封装兼容性和软件API差异.
| 型号 | 品牌 | 类型 | 封装 | 核心特点 |
|---|---|---|---|---|
| HV9910NG-G | Microchip | LED驱动 | SOIC-8 | 同系列标准版本,8引脚SOIC封装,适合空间受限应用 |
| HV9910BHG-G | Microchip | LED驱动 | SOIC-8 | 同系列带外部频率设置版本,支持用户自定义开关频率 |
| LM3410X | TI | LED驱动 | SOT-23-5 | 升压LED驱动,TI方案,小型化,适合低功率LED |
| PT4115 | PowTech | LED驱动 | SOT-89-5 | 高效率降压型LED驱动,国产方案,成本敏感应用 |
| AL8812 | Diodes | LED驱动 | SOT-89-5 | 升压型LED驱动,Diodes方案,兼容PT4115引脚 |
| SN3350 | Silergy | LED驱动 | SOT-89-5 | Silergy高效降压LED驱动,宽输入电压范围 |
| FL7760 | Fairchild | LED驱动 | SOIC-8 | Fairchild/ON Semi宽输入电压LED驱动,支持PWM调光 |
封装对比
| 型号 | 封装 | 引脚 | 兼容性 | 结论 |
|---|---|---|---|---|
| HV9910BLG-G(主型) | SOIC-8 | 8 | - | Direct substitute |
| HV9910NG-G | SOIC-8 | 8 | Pin-compatible | Direct substitute |
| HV9910BHG-G | SOIC-8 | 8 | Pin-compatible | Direct substitute(频率可调版) |
| LM3410X | SOT-23-5 | 5 | Different | Functional reference only |
制造商信息
微芯科技(Microchip Technology Inc., NASDAQ: MCHP),总部位于美国亚利桑那州钱德勒,是全球领先的微控制器\混合信号\模拟器件和Flash-IP解决方案供应商.微芯科技通过战略性收购(包括Atmel\Microchip\SMSC\Supertex等),在LED驱动和功率管理领域构建了完整的产品线,涵盖AC-DC控制器\DC-DC转换器和专用LED驱动芯片.Supertex品牌的HV9910系列是高电压LED驱动领域的经典产品,Microchip收购Supertex后持续提供并不断优化该系列.
微芯科技提供从芯片选型到参考设计再到应用支持的完整服务体系,帮助客户快速完成LED照明产品设计.
应用领域
常见问题
HV9910BLG-G 主要用于什么场景?
HV9910BLG-G 可根据制造商数据手册中的功能和限制用于相应电子设计.
HV9910BLG-G 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于微芯科技官方数据手册(DS20005912C).我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
HV9910BLG-G 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Microchip Technology
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- DC DC Controller
- 拓扑:
- Step-Down (Buck)
- 输出数量:
- 1
- 电压 - 电源（最小值）:
- 8V
- 电压 - 电源（最大值）:
- 450V
- 供应商设备封装:
- 8-SOIC
- 电压 - 输出:
- -
- 电流 - 输出/通道:
- -
- 内部开关:
- No
- 频率:
- 25kHz, 100kHz
- 调光:
- Analog, PWM
- 安装类型:
- Surface Mount
- 应用:
- Backlight, Lighting, Signage
- 认证:
- -
- 工作温度:
- -40°C ~ 125°C (TA)
- 等级:
- -
- 分类:
- LED 驱动器
1. 如何在深圳市富聪科技有限公司上订购HV9910BLG-G?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证HV9910BLG-G来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对HV9910BLG-G进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括HV9910BLG-G在内的产品;我们比任何其他客户都更关注HV9910BLG-G产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. HV9910BLG-G显示的价格和库存准确吗?
HV9910BLG-G的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. HV9910BLG-G的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的HV9910BLG-G出现问题,只有在满足以下所有条件时,我们才接受HV9910BLG-G的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在HV9910BLG-G交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如HV9910BLG-G引脚图\HV9910BLG-G数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
| 零件号 | HV9910BLG-G |
| 制造商 | Microchip Technology |
| 系列 | - |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) |
| 包装 | Tape & Reel (TR) |
| 产品状态 | Active |
| 类型 | DC DC Controller |
| 拓扑 | Step-Down (Buck) |
| 输出数量 | 1 |
| 电压 - 电源（最小值） | 8V |
| 电压 - 电源（最大值） | 450V |
| 供应商设备封装 | 8-SOIC |
| 电压 - 输出 | - |
| 电流 - 输出/通道 | - |
| 内部开关 | No |
| 频率 | 25kHz, 100kHz |
| 调光 | Analog, PWM |
| 安装类型 | Surface Mount |
| 应用 | Backlight, Lighting, Signage |
| 认证 | - |
| 工作温度 | -40°C ~ 125°C (TA) |
| 等级 | - |
