Analog Devices Inc./Maxim Integrated DS8500-JND+T&R
- 零件号:
- DS8500-JND+T&R
- 分类:
- 专用
- 封装:
- 20-WQFN Exposed Pad
- 数据表:
-
DS8500-JND+T&R.pdf
- 描述:
- IC INTERFACE SPECIALIZED 20TQFN
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:5,915
发送询价，我们会立即回复.
有现货 : 5,915
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对DS8500-JND+T&R进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
DS8500-JND+T&R - Maxim/Dallas DS8500 单芯片 HART 调制解调器,Bell 202 FSK,1200bps,20-TQFN | DS8500
DS8500-JND+T&R 是 Dallas/Maxim DS8500 单芯片 HART 调制解调器的无铅\编带卷盘\20 引脚 TQFN 版本. 它把 1200bps Bell 202 FSK 半双工通信叠加到 4-20mA 电流环上,将数字数据调制为 1200Hz / 2200Hz FSK 波形并解调接收信号,带片上带通滤波和载波检测. 2.7V 至 3.6V 供电\约 285µA,用 3.6864MHz 晶振,已获 HART 注册,专为 4-20mA 环路供电变送器和 HART 多路复用器设计.
产品介绍
DS8500 是 Dallas Semiconductor(现经 Maxim 归入 Analog Devices)的一款单芯片 HART 调制解调器,具备可寻址远程传感器高速通道(HART)能力.它已获 HART 注册证书,调制/解调 HART 叠加在 4-20mA 电流环上的 1200Hz/2200Hz Bell 202 FSK 信号,使现场仪表或主机能在模拟过程信号之上承载数字数据.DS8500-JND+T&R 是 20 引脚 TQFN 版本.
器件把调制与解调集成在一颗芯片:调制器输出 FSK 波形(FSK_OUT)到环路,解调器从环路接收(FSK_IN)并恢复数字数据.输入信号经 ADC 采样,由带片上带通滤波的数字滤波/解调器处理,载波检测输出(OCD)标记有效接收信号.这种 DSP 架构在噪声环境下给出可靠的信号检测.
数字侧 D_IN\D_OUT 和 RTS 连主机 UART,器件用 3.6864MHz 晶振(XTAL1/XTAL2)或外部时钟(XCEN).它用单一 2.7V 至 3.6V 电源(DVDD/AVDD 分开)工作\约 285µA,相位连续 FSK 切换以减小环路扰动.DS8500 适合低功耗\环路供电的过程控制变送器.
专家技术见解
DS8500 怎么融入 HART 现场变送器?
- 叠加而不扰动: FSK 载波相位连续\幅度小,所以 1200/2200Hz 信号骑在 4-20mA 环路上而不移动模拟过程值--FSK_OUT 耦合到环路\FSK_IN 接回.
- 用 RTS 和 OCD 做半双工: 置位 RTS 发送;看 OCD(载波检测)判断接收端有无有效 FSK 信号.Bell 202 是半双工,主机切换线路方向.
- 正确给时钟: XTAL1/XTAL2 上接 3.6864MHz 晶振,或用 XCEN 驱动外部时钟.外露焊盘(EP)接地做模拟/数字回流.
核心优势
已获 HART 注册,把 1200bps Bell 202 FSK 叠加到 4-20mA 环路,调制器+解调器于一芯.
相位连续 FSK,半双工;片上带通滤波和载波检测(OCD).
ADC + 数字滤波,在噪声大的 4-20mA 环路也能可靠检测信号.
2.7-3.6V 下 ~285µA,3.6864MHz 晶振,外部元件少,20-TQFN.
规格参数
| 参数 | 值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 单芯片 HART 调制解调器 | 已获 HART 注册 |
| 制造商 | Dallas / Maxim(ADI) | DS8500 |
| 调制方式 | Bell 202 FSK,半双工 | 相位连续 |
| 数据速率 | 1200 bps | HART 物理层 |
| 载波频率 | 1200 Hz(逻辑1) / 2200 Hz(逻辑0) | MARK / SPACE |
| 数字接口 | D_IN, D_OUT, RTS, RST | 接主机 UART |
| 模拟接口 | FSK_OUT, FSK_IN, REF | 接 4-20mA 环路 |
| 载波检测 | OCD 输出 | 片上带通 + 检测 |
| 时钟 | 3.6864 MHz 晶振 | XTAL1/XTAL2 或外部(XCEN) |
| 电源电压 | 2.7V 至 3.6V | DVDD 和 AVDD |
| 电源电流 | ~285µA(最大) | 低功耗 |
| 工作温度 | -40 至 +85°C | "J" 后缀 |
| 封装 | 20-TQFN-EP (5 x 5mm) | 0.75mm,外露焊盘接 GND |
| 订货型号 | DS8500-JND+T&R | 20-TQFN,无铅,编带卷盘 |
注： 数值取自 Dallas/Maxim DS8500 数据手册.在确定设计前,请将每项参数与最新官方文档核对.
封装信息
DS8500-JND+T&R 采用 20 引脚 TQFN-EP(5mm x 5mm x 0.75mm);"+" 表示符合 RoHS 的无铅表面处理,"T&R" 表示编带卷盘包装.把中心外露焊盘(EP)焊到地平面(DGND/AGND)做散热与电气回流.让模拟 FSK_IN/FSK_OUT 和 REF 节点远离数字开关,把 3.6864MHz 晶振放在 XTAL1/XTAL2 近旁,并对 DVDD 和 AVDD 分别去耦.封装外形与第 1 脚方向见下图.
📄 完整规格请参阅 Dallas/Maxim DS8500 官方数据手册.

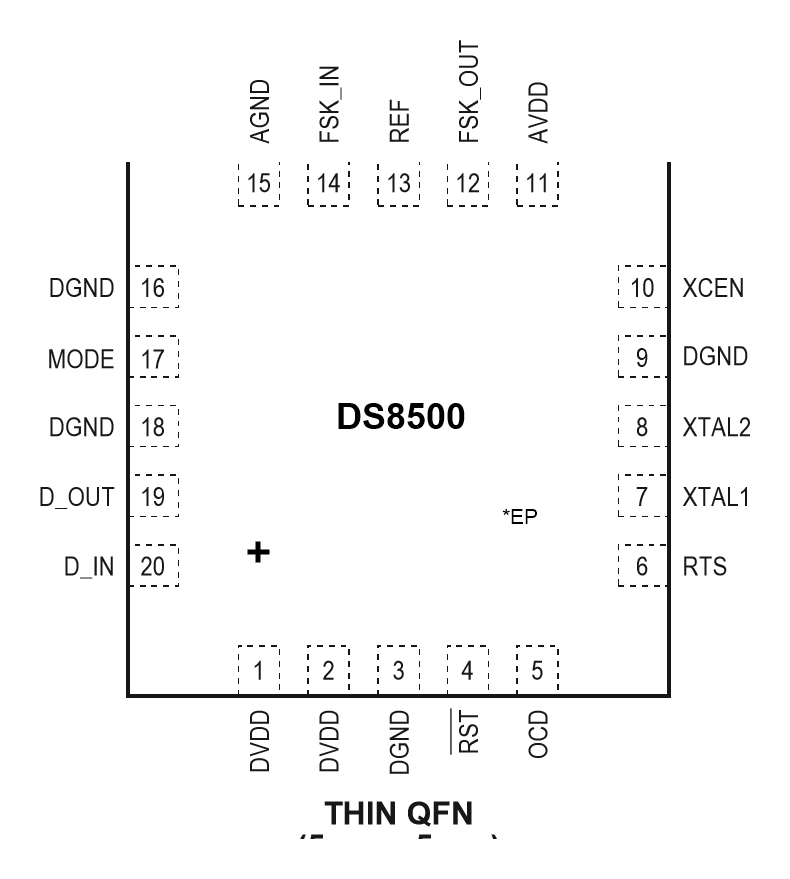

引脚配置
20 引脚 TQFN 把数字主机脚\模拟环路脚和时钟分组:
- 数字主机: D_IN(脚20,调制器数据输入)\D_OUT(脚19,解调器数据输出)\RTS(脚6,发送请求)\RST(脚4,复位)\MODE(脚17)\XCEN(脚10,外部时钟使能).
- 模拟环路: FSK_OUT(脚12,调制输出)\FSK_IN(脚14,接收信号)\REF(脚13,内部基准).
- 载波检测: OCD(脚5,有效接收 FSK 时置位).
- 时钟: XTAL1(脚7)\XTAL2(脚8) 接 3.6864MHz 晶振.
- 电源: DVDD(脚1,2)\AVDD(脚11)\DGND(脚3,9,16,18)\AGND(脚15),外露焊盘(EP)接地.
第 1 脚在下图标出;EP 为中心焊盘.完整引脚说明见数据手册.
替代与相关型号
下列是我司在库的相关调制解调器/通信接口 IC.真正的 HART 调制解调器互替很少;替换前请核对协议\调制方式和接口.
| 型号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| AD5700 | Analog Devices | HART 调制解调器(最接近等效) | LFCSP | 低功耗 HART FSK 调制解调器 |
| MAX2992 | Maxim/Dallas | 电力线(PLC)OFDM 调制解调器 | CSBGA | 不同协议(PLC) |
| MAX3100 | Maxim/Dallas | SPI UART | SO/DIP | 串口 UART,非调制解调器 |
| 73M-2503-2 | Maxim/Dallas | 单芯片 FSK 调制解调器 AFE | QFN | 调制解调器模拟前端 |
选型提示： 要 HART 调制解调器,最接近的是 AD5700.MAX2992 是不同协议的电力线(PLC)调制解调器,MAX3100 是 SPI UART(主机侧串口,非调制解调器),73M-2503 是 FSK 调制解调器 AFE.仔细核对 HART/Bell 202 要求--多数不是 DS8500 的直接替换.
制造商信息
Dallas Semiconductor(现经 Maxim Integrated 归入亚德诺半导体 Analog Devices)为工业系统构建了通信与接口 IC.DS8500 是已获 HART 注册的单芯片调制解调器,把完整的 Bell 202 FSK 调制器和解调器装进一颗低功耗器件.
该器件以完整的数据手册表征,以及关于环路耦合\载波检测\晶振选择和主机接口的应用说明来支撑--这些细节决定一个合规\稳健的 HART 现场连接.
应用领域
常见问题
DS8500-JND+T&R 是做什么的?
它是单芯片 HART 调制解调器:调制和解调 HART 叠加在 4-20mA 电流环上的 1200bps Bell 202 FSK 信号(1200Hz/2200Hz),带片上滤波和载波检测,封装为 20 引脚 TQFN.已获 HART 注册.
它需要什么晶振?
XTAL1/XTAL2 上接 3.6864MHz 晶振,或用 XCEN 使能外部时钟.该时钟决定 FSK 时序.
它是半双工吗?
是.Bell 202 HART 是半双工--器件一次收发一个方向.用 RTS 键控发送,用 OCD 载波检测输出感知入来信号.
它用什么电源?
单一 2.7V 至 3.6V 电源(DVDD 和 AVDD 引脚分开),约 285µA--足够低,适合环路供电变送器.
