Analog Devices Inc./Maxim Integrated DS75S+T&R
- 零件号:
- DS75S+T&R
- 分类:
- 模拟和数字输出
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
DS75S+T&R.pdf
- 描述:
- SENSOR DIGITAL -55C-125C 8SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:446
发送询价，我们会立即回复.
有现货 : 446
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对DS75S+T&R进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
DS75S+T&R - Maxim/Dallas DS75 数字温度计 + 恒温器,I2C,9-12 位,2.7-5.5V,8-SOIC | DS75
DS75S+T&R 是 Dallas/Maxim DS75 数字温度计 + 恒温器的无铅\编带卷盘\8 引脚 SOIC 版本--LM75 兼容 DS75 系列的标准电压(2.7V 至 5.5V)成员. 它经 I2C/SMBus 总线测量 -55℃ 至 +125℃,具备 9 至 12 位用户可编程分辨率和一个专用开漏 O.S. 恒温器输出,支持比较器和中断模式. 三个地址脚(A0-A2)让最多 8 片共享一条总线,且与 LM75 引脚和软件兼容.
产品介绍
DS75 是 Dallas Semiconductor(现经 Maxim 归入 Analog Devices)的一款数字温度计 + 恒温器,带 I2C/SMBus 接口.它把温度以数字字输出,并在温度越过用户设定的触发点时驱动专用恒温器输出--既测量又动作.DS75S+T&R 是 8 引脚 SOIC\标准电压版本,2.7V 至 5.5V 电源工作,适合电池和低轨系统.
温度测量范围 -55℃ 至 +125℃,分辨率 9 至 12 位用户可编程(0.5℃ 到 0.0625℃ LSB,默认 9 位).精度为 0℃ 至 +50℃ 时 ±0.5℃,全范围放宽到 ±2℃ 和 ±3℃.专用开漏 O.S. 输出在过温时置位,支持比较器模式(带迟滞的恒温器)和中断模式,带可编程故障容差(1/2/4/6 次)和用户设定的 TOS\THYST 触发点.
器件经 2 线 I2C/SMBus 通信,三个地址输入 A0\A1\A2 给出 8 个地址,所以 8 片 DS75 共享一条总线.待机约 2µA.因为它与业界标准 LM75 引脚和软件兼容,可作为更高分辨率的 LM75 升级直接放入现有 LM75 设计.
专家技术见解
怎么用好 DS75?
- 分辨率 vs 速度: 9 位转换约 25ms,12 位约 200ms.要快的恒温响应用 9 位,记录需要 0.0625℃ 分辨率用 12 位.
- 选 O.S. 模式: 比较器模式做自复位恒温器(配 TOS/THYST 适合风扇控制);中断模式锁存到读取(适合给主机报警).设故障容差以抑制噪声尖峰.
- 寻址最多 8 片: 接 A0-A2 给每片唯一地址;一条总线监测 8 个区.作为 LM75 直接替换,现有固件即可用.
核心优势
测量 -55 至 +125℃,过温时驱动专用 O.S. 输出.
用户可编程分辨率(0.5 到 0.0625℃);标准 2 线接口.
面向电池/低轨系统的 标准电压电源;待机 ~2µA.
与 LM75 引脚和软件兼容;A0-A2 在一条总线寻址最多 8 片.
规格参数
| 参数 | 值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 数字温度计 + 恒温器 | I2C/SMBus |
| 制造商 | Dallas / Maxim(ADI) | DS75(标准电压 DS75) |
| 温度范围 | -55℃ 至 +125℃ | -67゜F 至 +257゜F |
| 分辨率 | 9 至 12 位(可编程) | 0.5 / 0.25 / 0.125 / 0.0625℃ |
| 精度 | ±0.5℃(0 至 +50℃) | 全范围 ±2℃ / ±3℃ |
| 转换时间 | 25 / 50 / 100 / 200 ms | 9 / 10 / 11 / 12 位 |
| 恒温器输出 | O.S. 开漏 | 比较器/中断模式 |
| 故障容差 | 1 / 2 / 4 / 6 次 | 可编程;TOS\THYST 可设 |
| 接口 | I2C / SMBus,至 400kHz | A0-A2:最多 8 片 |
| 电源电压 | 2.7V 至 5.5V | LVS 标准电压 |
| 待机电流 | 2µA(最大) | 转换时 1000µA |
| 工作温度 | -55℃ 至 +125℃ | |
| 封装 | 8 引脚 SOIC(150mil) | LM75 引脚/软件兼容 |
| 订货型号 | DS75S+T&R | 8-SOIC,无铅,编带卷盘 |
注： 数值取自 Dallas/Maxim DS75 数据手册.在确定设计前,请将每项参数与最新官方文档核对.
封装信息

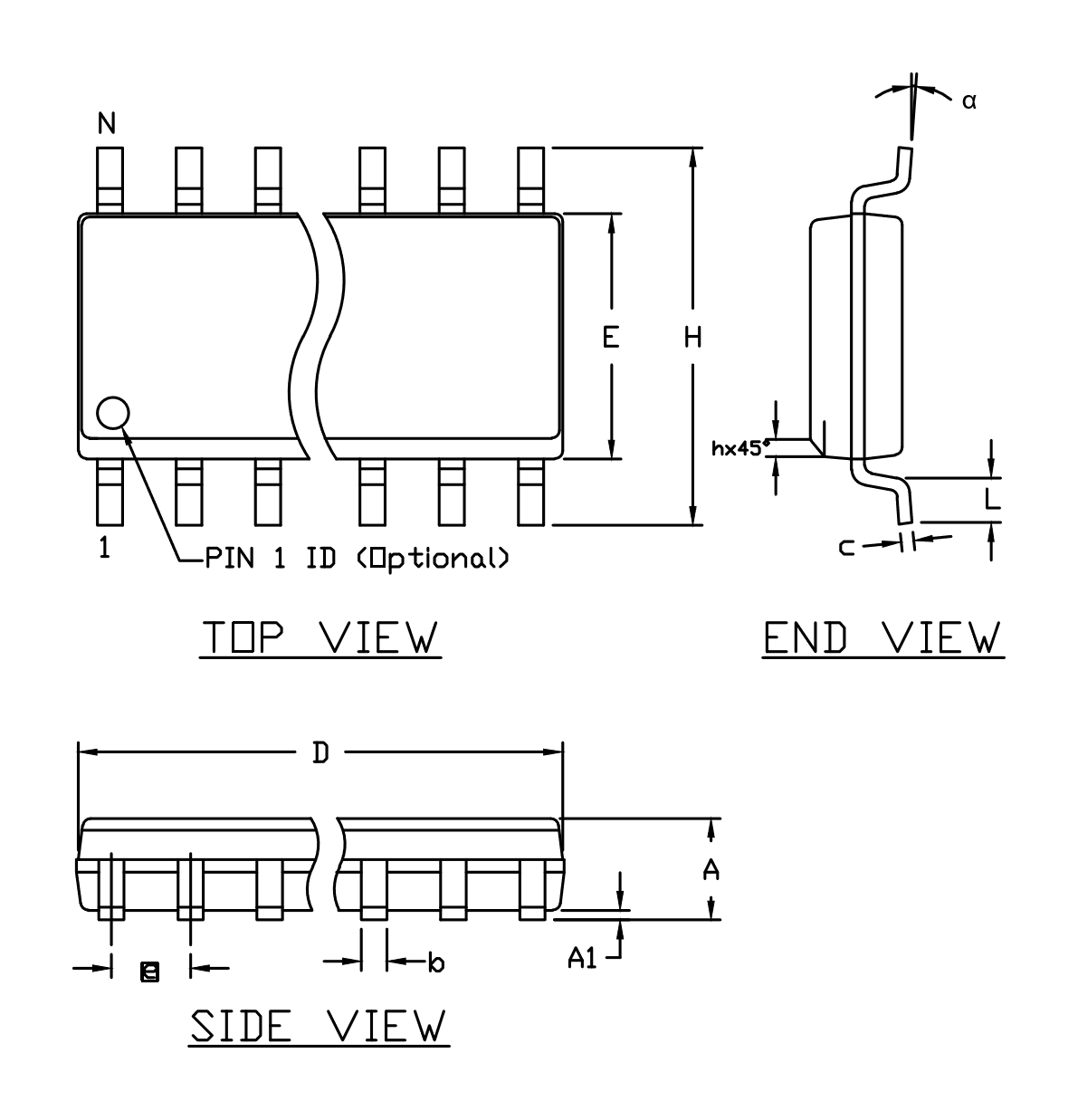

DS75S+T&R 采用 8 引脚 SOIC(150mil,封装代码 S8);"+" 表示符合 RoHS 的无铅表面处理,"T&R" 表示编带卷盘包装.把器件放在它应感测温度的地方--靠近它保护的发热点--并保持 SDA/SCL 走线干净;O.S. 开漏输出需要上拉.同一裸片也提供 uMAX 封装.封装尺寸与第 1 脚方向见下图.
📄 完整规格请参阅 Dallas/Maxim DS75 官方数据手册.
引脚配置
8 引脚 SOIC 引出 I2C 总线\恒温器输出和三个地址脚:
- 第 1 脚 - SDA: I2C 数据输入/输出(开漏).
- 第 2 脚 - SCL: I2C 时钟输入.
- 第 3 脚 - O.S.: 恒温器输出(开漏),比较器或中断模式.
- 第 4 脚 - GND: 地.
- 第 5 脚 - A2: 地址输入.
- 第 6 脚 - A1: 地址输入.
- 第 7 脚 - A0: 地址输入.
- 第 8 脚 - VDD: 电源(+2.7V 至 +5.5V).
第 1 脚在下图标出;SO 和 uMAX 封装共用此引脚排布.
替代与相关型号
下列是我司在库的相关 Dallas/Maxim 数字温度传感器.它们并非都可直接替换;替换前请核对接口\分辨率和电源.
| 型号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| DS75LV | Maxim/Dallas | Low-voltage DS75 (1.7-3.7V) | 8-SOIC | Low-voltage sibling |
| DS7505 | Maxim/Dallas | 高精度 LM75 升级版 | 8-SOIC/uMAX | ±0.5℃,低功耗 |
| DS1631 | Maxim/Dallas | I2C 温度计/恒温器 | 8-SOIC/DIP | 高精度 |
| DS1775R | Maxim/Dallas | I2C 恒温器,SOT 封装 | SOT23 | 小封装 |
| DS18B20 | Maxim/Dallas | 1-Wire 数字温度计 | TO-92/SOIC | 1-Wire(非 I2C) |
选型提示： 要标准电压(2.7-5.5V)\LM75 兼容恒温器用 DS75.DS75LV 是低压版(1.7-3.7V),DS7505 是高精度 LM75 升级版,DS1631 是高精度 I2C 件.DS1775 是小型 SOT 恒温器,DS18B20 用 1-Wire 而非 I2C.
制造商信息
Dallas Semiconductor(现经 Maxim Integrated 归入亚德诺半导体 Analog Devices)构建了广泛的数字温度传感器与恒温器产品线.DS75 是 LM75 兼容 DS75 系列的标准电压成员,把感测\可编程分辨率和恒温器输出集成在一颗芯片.
该器件以完整的数据手册表征,以及关于分辨率与转换时间\O.S. 比较器 vs 中断模式\I2C 寻址的应用说明来支撑--这些细节决定精确\响应快的热管理设计.
应用领域
常见问题
DS75S+T&R 是做什么的?
它是标准电压(2.7-5.5V)的数字温度计 + 恒温器:经 I2C 以 9-12 位可编程分辨率测量 -55 至 +125℃,并驱动专用 O.S. 恒温器输出,封装为 8 引脚 SOIC,与 LM75 引脚和软件兼容.
它与 LM75 兼容吗?
是.DS75 与业界标准 LM75 引脚和软件兼容,所以可作为更高分辨率的 LM75 升级直接放入现有 LM75 设计.
比较器模式和中断模式有何区别?
比较器模式下 O.S. 输出作带 TOS/THYST 迟滞的自复位恒温器;中断模式下它锁存到主机读寄存器为止,适合标记事件.
一条 I2C 总线能挂几片?
最多 8 片.三个地址脚 A0\A1\A2 给出 8 个地址,所以 8 片 DS75 可挂在一条 I2C/SMBus 上.
免责声明
信息准确性： 本页规格基于 Dallas/Maxim DS75 官方数据手册.我们力求信息准确完整,但参数可能随产品改版而变化,因此设计工程师应在最终设计前将所有数值与最新官方文档核对.
产品真伪保证： 我们供应的所有元件均为原厂正品,具备完整的物料可追溯性.
技术支持： 免费提供售前与售后技术咨询.
应用提示： 本页仅供参考.是否适用于特定应用,应由设计工程师根据实际系统要求确认.
DS75S+T&R 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 传感器类型:
- Digital, Local
- 感应温度 - 本地:
- -55°C ~ 125°C
- 输出类型:
- I2C
- 电压 - 电源:
- 2.7V ~ 5.5V
- 分辨率:
- 11 b
- 特性:
- Output Switch, Programmable Limit, Programmable Resolution, Shutdown Mode, Standby Mode
- 精度 - 最高（最低）:
- ±2°C (±3°C)
- 感应温度 - 远程:
- -
- 测试条件:
- -25°C ~ 100°C (-55°C ~ 125°C)
- 工作温度:
- -55°C ~ 125°C
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 8-SOIC
- 等级:
- -
- 认证:
- -
- 分类:
- 模拟和数字输出
