Analog Devices Inc./Maxim Integrated DS1722S+T&R
- 零件号:
- DS1722S+T&R
- 分类:
- 模拟和数字输出
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
DS1722S+T&R.pdf
- 描述:
- SENSOR DIGITAL -55C-120C 8SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:1,963
发送询价，我们会立即回复.
有现货 : 1,963
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对DS1722S+T&R进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
DS1722S+T&R - Maxim/Dallas DS1722 数字温度传感器,SPI/3-Wire,可编程 8-12 位,SOIC-8 | DS1722
DS1722S+T&R 是 Dallas/Maxim DS1722 数字温度传感器的无铅\编带卷盘\8 引脚 SOIC 版本,接口可选 SPI 或 3-Wire. 它测量 -55 °C 至 +120 °C,精度 ±2 °C,分辨率 8 至 12 位软件可编程(1.0 °C 至 0.0625 °C),无需外部元件. 模拟与数字电源分离,逻辑可在 1.8 V 工作而传感器用到 5.5 V,关断时电流低于 1 µA--适用于 计算机\服务器\办公设备和对温度敏感的系统的小型温度传感器.
产品介绍
DS1722 是 Dallas Semiconductor(现经 Maxim 归入 Analog Devices)的一款数字温度传感器,通过串行总线直接报告温度,无需外部元件\无需校准.DS1722S+T&R 是编带卷盘的 8 引脚 SOIC 版本.它的特色是双模式串行接口:单个 SERMODE 引脚在 Motorola SPI 端口和 Dallas 3-Wire 端口之间选择,所以同一颗器件可接入任一总线.
它测量 -55 °C 至 +120 °C,精度 ±2 °C,分辨率 8 至 12 位可编程--1.0 °C\0.5 °C\0.25 °C\0.125 °C 或 0.0625 °C/LSB.更高分辨率以转换时间为代价:8 位约 67.5ms,12 位约 1.2s.单次(one-shot)模式执行一次转换后返回关断,此时器件电流低于 1 µA--对电池和待机设计有用.
DS1722 用分离电源:V_DDD(数字)接受 1.8 V 至 5.5 V,使串行逻辑匹配 1.8 V 主机;V_DDA(模拟)取 2.65 V 至 5.5 V 供传感器.读写经 SCLK\数据线和 CE;SPI 模式下 SDI 和 SDO 分开,3-Wire 模式下共用一根双向线.无需外部元件,适合任何需要在现有 SPI 或 3-Wire 总线上做小型\精确温度读取的板卡.
专家技术见解
DS1722 的接口和分辨率怎么设置?
- 用 SERMODE 选总线: SERMODE 接 V_DDD 为 SPI,接 GND 为 3-Wire.3-Wire 下 SDI 和 SDO 并成一根 I/O;SPI 下分开.接线前匹配主机端口.
- 分辨率与速度权衡: 设 R0-R2 位为 8 至 12 位.快速轮询用 8 位(67.5ms),需要 0.0625 °C 步进时用 12 位(~1s);转换时间随位数增加.
- 善用关断与分离轨: 用主机 1.8-5.5V 逻辑轨供 V_DDD,转换用单次模式,在两次测量间落到 1 µA 以下--模拟轨 V_DDA 只需在转换时上电.
核心优势
单个 SERMODE 引脚选 Motorola SPI 或 Dallas 3-Wire--同一颗器件接入任一总线.
分辨率 1.0 °C(8 位)至 0.0625 °C(12 位),转换时间换精度.
直接数字温度,无需外部元件或校准.
分离 V_DDD/V_DDA 轨(1.8V 逻辑)和低功耗关断,适合电池设计.
规格参数
| 参数 | 值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 数字温度传感器 | SPI / 3-Wire 接口 |
| 制造商 | Dallas / Maxim(ADI) | DS1722 |
| 温度范围 | -55 至 +120 °C | 测量 |
| 精度 | ±2 °C | 典型,-40 至 +85 °C |
| 分辨率 | 8 至 12 位(可编程) | 1.0 / 0.5 / 0.25 / 0.125 / 0.0625 °C |
| 转换时间 | 67.5ms(8 位)至 ~1.2s(12 位) | 随分辨率变化 |
| 接口 | SPI 和 3-Wire | SERMODE 引脚选择 |
| 电源 V_DDA(模拟) | 2.65 V 至 5.5 V | 传感器 |
| 电源 V_DDD(数字) | 1.8 V 至 5.5 V | 支持 1.8V 逻辑 |
| 关断电流 | < 1 µA | V_DDA ≤ 3.3V 时 0.5 µA |
| 工作温度 | -55 至 +125 °C | 工业级 |
| 封装 | 8 引脚 SOIC (150 mil) | 另有 8 引脚 µMAX |
| 订货型号 | DS1722S+T&R | SOIC-8,无铅,编带卷盘 |
注： 数值取自 Dallas/Maxim DS1722 数据手册.在确定设计前,请将每项参数与最新官方文档核对.
封装信息

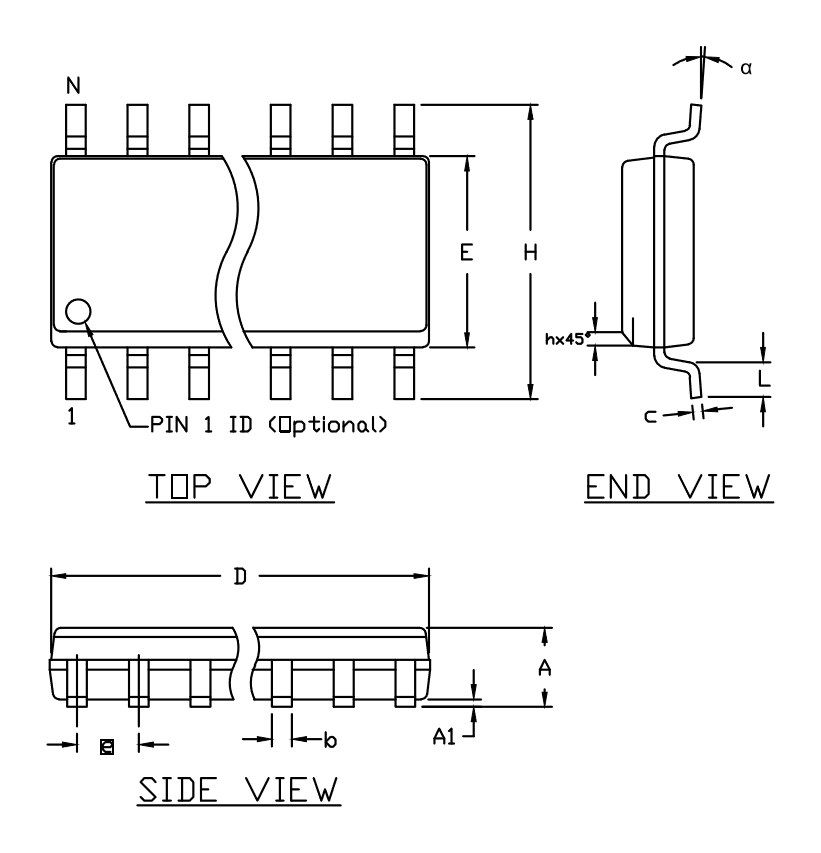

DS1722S+T&R 采用 8 引脚 SOIC(150 mil,"S");"+" 表示符合 RoHS 的无铅表面处理,"T&R" 表示编带卷盘包装.同一颗 DS1722 裸片也提供 8 引脚 µMAX 和倒装芯片封装.把传感器放在要测温度的位置,串行走线保持短,并对 V_DDA 和 V_DDD 去耦;测量无需外部元件.封装尺寸与第 1 脚方向见下图.
📄 完整规格请参阅 Dallas/Maxim DS1722 官方数据手册.
引脚与信号定义

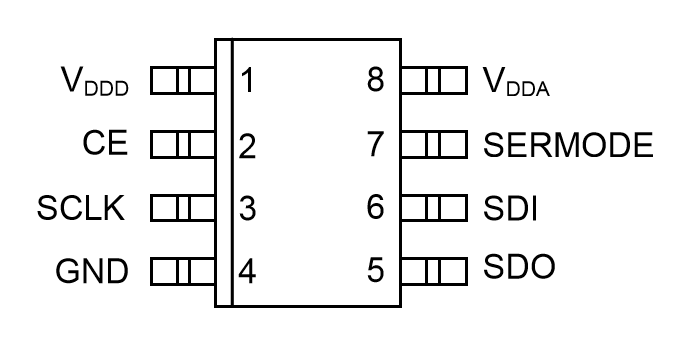

8 引脚 SOIC 引出分离电源和串行接口:
- 第 1 脚 - V_DDD: 数字电源(1.8 V 至 5.5 V).
- 第 2 脚 - CE: 片选使能.
- 第 3 脚 - SCLK: 串行时钟.
- 第 4 脚 - GND: 地.
- 第 5 脚 - SDO: 串行数据输出(3-Wire 模式与 SDI 共用).
- 第 6 脚 - SDI: 串行数据输入.
- 第 7 脚 - SERMODE: 接口选择(V_DDD = SPI,GND = 3-Wire).
- 第 8 脚 - V_DDA: 模拟电源(2.65 V 至 5.5 V).
8 引脚 SOIC 的物理引脚编号请参见下方封装图.
替代与相关型号
下列是我司在库的相关 Dallas/Maxim 数字温度传感器.它们并非都可直接替换;替换前请核对接口\精度和引脚排布.
| 型号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| DS18B20 | Maxim/Dallas | 1-Wire 温度计,9-12 位 | TO-92/SOIC | 1-Wire 总线,±0.5 °C |
| DS18S20 | Maxim/Dallas | 1-Wire 温度计,9 位 | TO-92/SOIC | 1-Wire,固定 9 位 |
| DS1621 | Maxim/Dallas | I2C 温度计 + 恒温器 | DIP-8/SOIC | I2C 总线,9 位 |
| DS1631 | Maxim/Dallas | I2C 温度计,9-12 位 | DIP-8/SOIC | I2C,更高精度 |
| DS1620 | Maxim/Dallas | 3-Wire 温度计 + 恒温器 | DIP-8/SOIC | 3-Wire,带跳变输出 |
选型提示： 主机有 SPI 或 3-Wire 端口且要可编程分辨率时用 DS1722.1-Wire 总线用 DS18B20/DS18S20;I2C 用 DS1621/DS1631;DS1620 是带恒温器跳变输出的 3-Wire 器件.先把接口匹配主机,再看精度和分辨率.
制造商信息
Dallas Semiconductor(现经 Maxim Integrated 归入亚德诺半导体 Analog Devices)构建了广泛的数字温度传感器系列.DS1722 以其双 SPI/3-Wire 接口和可编程分辨率著称,给设计者一颗适配任一串行总线的器件.
该器件以完整的数据手册表征,以及关于接口选择\分辨率/转换时间权衡和分离电源的应用说明来支撑--这些细节决定传感器如何集成进系统.
应用领域
常见问题
DS1722S+T&R 是做什么的?
它是一款数字温度传感器,通过 SPI 或 3-Wire 串行总线报告 -55 至 +120 °C,分辨率 8 至 12 位可编程,无需外部元件,封装为 8 引脚 SOIC.
怎么选 SPI 或 3-Wire?
由 SERMODE 引脚选择:接 V_DDD 为 SPI,接 GND 为 3-Wire.3-Wire 模式下 SDI 和 SDO 共用一根双向线;SPI 模式下分开.
分辨率和转换时间是多少?
分辨率 8 位(1.0 °C)至 12 位(0.0625 °C)可编程.转换时间随之变化,8 位约 67.5ms,12 位约 1.2s.
为什么有两个电源脚?
V_DDD(1.8-5.5V)供数字接口以匹配 1.8V 主机,V_DDA(2.65-5.5V)供模拟传感器.分开让串行逻辑在低电压运行.
免责声明
信息准确性： 本页规格基于 Dallas/Maxim DS1722 官方数据手册.我们力求信息准确完整,但参数可能随产品改版而变化,因此设计工程师应在最终设计前将所有数值与最新官方文档核对.
产品真伪保证： 我们供应的所有元件均为原厂正品,具备完整的物料可追溯性.
技术支持： 免费提供售前与售后技术咨询.
应用提示： 本页仅供参考.是否适用于特定应用,应由设计工程师根据实际系统要求确认.
DS1722S+T&R 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 传感器类型:
- Digital, Local
- 感应温度 - 本地:
- -55°C ~ 120°C
- 输出类型:
- SPI
- 电压 - 电源:
- 1.8V ~ 5.5V, 2.65V ~ 5.5V
- 分辨率:
- 11 b
- 特性:
- One-Shot, Programmable Resolution, Shutdown Mode
- 精度 - 最高（最低）:
- ±2°C (±3°C)
- 感应温度 - 远程:
- -
- 测试条件:
- -40°C ~ 85°C (-55°C ~ 120°C)
- 工作温度:
- -55°C ~ 125°C
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 8-SOIC
- 等级:
- -
- 认证:
- -
- 分类:
- 模拟和数字输出
1. 如何在深圳市富聪科技有限公司上订购DS1722S+T&R?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证DS1722S+T&R来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对DS1722S+T&R进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括DS1722S+T&R在内的产品;我们比任何其他客户都更关注DS1722S+T&R产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. DS1722S+T&R显示的价格和库存准确吗?
DS1722S+T&R的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. DS1722S+T&R的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的DS1722S+T&R出现问题,只有在满足以下所有条件时,我们才接受DS1722S+T&R的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在DS1722S+T&R交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如DS1722S+T&R引脚图\DS1722S+T&R数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
|
|
| 零件号 | DS1722S+T&R | DS1722S+ | DS1722S/T&R | DS1722S |
| 制造商 | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated | Analog Devices Inc./Maxim Integrated |
| 系列 | - | - | - | - |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) |
| 包装 | Tape & Reel (TR) | Tube | Tape & Reel (TR) | Tube |
| 产品状态 | Active | Active | Obsolete | Obsolete |
| 传感器类型 | Digital, Local | Digital, Local | Digital, Local | Digital, Local |
| 感应温度 - 本地 | -55°C ~ 120°C | -55°C ~ 120°C | -55°C ~ 120°C | -55°C ~ 120°C |
| 输出类型 | SPI | SPI | SPI | SPI |
| 电压 - 电源 | 1.8V ~ 5.5V, 2.65V ~ 5.5V | 1.8V ~ 5.5V, 2.65V ~ 5.5V | 1.8V ~ 5.5V, 2.65V ~ 5.5V | 1.8V ~ 5.5V, 2.65V ~ 5.5V |
| 分辨率 | 11 b | 11 b | 11 b | 11 b |
| 特性 | One-Shot, Programmable Resolution, Shutdown Mode | One-Shot, Programmable Resolution, Shutdown Mode | One-Shot, Programmable Resolution, Shutdown Mode | One-Shot, Programmable Resolution, Shutdown Mode |
| 精度 - 最高（最低） | ±2°C (±3°C) | ±2°C (±3°C) | ±2°C (±3°C) | ±2°C (±3°C) |
| 感应温度 - 远程 | - | - | - | - |
| 测试条件 | -40°C ~ 85°C (-55°C ~ 120°C) | -40°C ~ 85°C (-55°C ~ 120°C) | -40°C ~ 85°C (-55°C ~ 120°C) | -40°C ~ 85°C (-55°C ~ 120°C) |
| 工作温度 | -55°C ~ 125°C | -55°C ~ 125°C | -55°C ~ 125°C | -55°C ~ 125°C |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 | 8-SOIC | 8-SOIC | 8-SOIC | 8-SOIC |
| 等级 | - | - | - | - |
| 认证 | - | - | - | - |
