DS12C887+ - Maxim/Dallas DS12C887 实时时钟 + NVRAM,MC146818 兼容,内置晶振电池,24-EDIP | DS12C887
DS12C887+ 是 Dallas/Maxim 的无铅实时时钟(RTC)模块,MC146818 / DS1287 PC 时钟的直接替换品. 它把 32.768kHz 晶振和锂电池集成进 24 引脚封装 DIP,无供电下保持时钟与数据 10 年以上. 带闰年补偿计时秒~年,提供 113 字节通用 NVRAM\复用 AD0-AD7 总线(Motorola 或 Intel 时序)\闹钟\/IRQ 和可编程方波输出--是 PC 主板\嵌入式 BIOS\工业控制器和仪表的标准时钟.
产品介绍
DS12C887 是 Dallas Semiconductor(现经 Maxim 归入 Analog Devices)的一款实时时钟与非易失 RAM 模块,设计为 IBM 兼容 PC 中 MC146818 时钟的直接替换,以及 DS12887 的低功耗 CMOS 升级.DS12C887+ 是符合 RoHS 的版本.一个电池备份时钟所需的一切--RTC 硅片\32.768kHz 石英晶振和锂电池--都封装在一个 24 引脚封装 DIP 模块里.
计时涵盖秒\分\时\日\日期\月\年并自动闰年补偿,有效至 2100 年,BCD 或二进制\12 小时或 24 小时格式.内部锂源在累计无供电 10 年以上保持时钟与 RAM,精度约 ±1 分钟/月.当 VCC 跌破约 3V 时,模块自动切换到内部电池,主机无需管理备份电源.
该器件还提供 128 字节 RAM:15 字节用于时钟\日历\闹钟和控制寄存器,113 字节为 BIOS 设置或系统数据的通用 NVRAM.主机通过复用 AD0-AD7 总线读写;MOT 脚选择 Motorola(AS/DS/R-W)或 Intel(ALE/RD/WR)总线时序.一个时刻闹钟\/IRQ 的三种可屏蔽中断(闹钟/周期/更新结束)和可编程方波输出(SQW,2Hz~32.768kHz 的 13 种频率)使功能完整.与 MC146818B 和 DS1287 引脚兼容.
专家技术见解
DS12C887 怎么放进 MC146818 设计,关键是什么?
- 它是封装模块而非单芯片: 晶振和电池在内部,计时无需任何外接--但 6 个脚(2/3/16/20-22)按设计缺失,因为模块本体占用了那块空间;不要往那里布线.
- 用 MOT 设总线模式: MOT 接高为 Motorola(AS/DS/R-W),接低(内部 20kΩ 下拉)为 Intel(ALE/RD/WR)时序.复用 AD0-AD7 总线和 /CS 与 MC146818 一致,现有 146818 插座可直接用.
- 用好 NVRAM 和闹钟: 113 个通用字节随时钟一起挺过掉电,适合 BIOS/配置存储;闹钟和 /IRQ 唤醒或中断主机,SQW 可给其它逻辑提供时钟.
核心优势
32.768kHz 晶振和锂电池封装在模块内--10 年以上时钟与数据保持,无外接件.
与业界标准 PC 时钟引脚和软件兼容;插座直接升级.
共 128 字节--15 时钟/控制寄存器加 113 字节电池备份通用 RAM.
时刻闹钟\三种可屏蔽中断和可编程 SQW 输出(2Hz~32kHz).
规格参数
| 参数 | 值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | RTC + NVRAM 模块 | MC146818 时钟替换 |
| 制造商 | Dallas / Maxim(ADI) | DS12C887 |
| 计时 | 秒...年 + 闰年 | BCD/二进制,12/24h,至 2100 年 |
| 振荡器 / 电池 | 内部 32.768kHz + 锂电池 | >10 年保持,±1 分钟/月 |
| RAM | 128 字节(113 通用 NVRAM) | 15 字节时钟/控制寄存器 |
| 总线接口 | 复用 AD0-AD7 | MOT 脚:Motorola/Intel 时序 |
| 闹钟 / 中断 | 时刻闹钟,/IRQ | 闹钟 / 周期 / 更新结束 |
| 方波 (SQW) | 2Hz 至 32.768kHz | 13 种可编程频率 |
| 兼容性 | MC146818B, DS1287, DS12887 | 引脚/软件兼容 |
| 电源电压 | 4.5V 至 5.5V | ~3V 以下自动切电池 |
| 工作温度 | 0 至 +70°C | 商业级 |
| 封装 | 24 引脚封装 DIP (EDIP) | 含晶振+电池的模块 |
| 订货型号 | DS12C887+ | 24-EDIP,无铅 |
注： 数值取自 Dallas/Maxim DS12C887 数据手册.在确定设计前,请将每项参数与最新官方文档核对.
封装信息

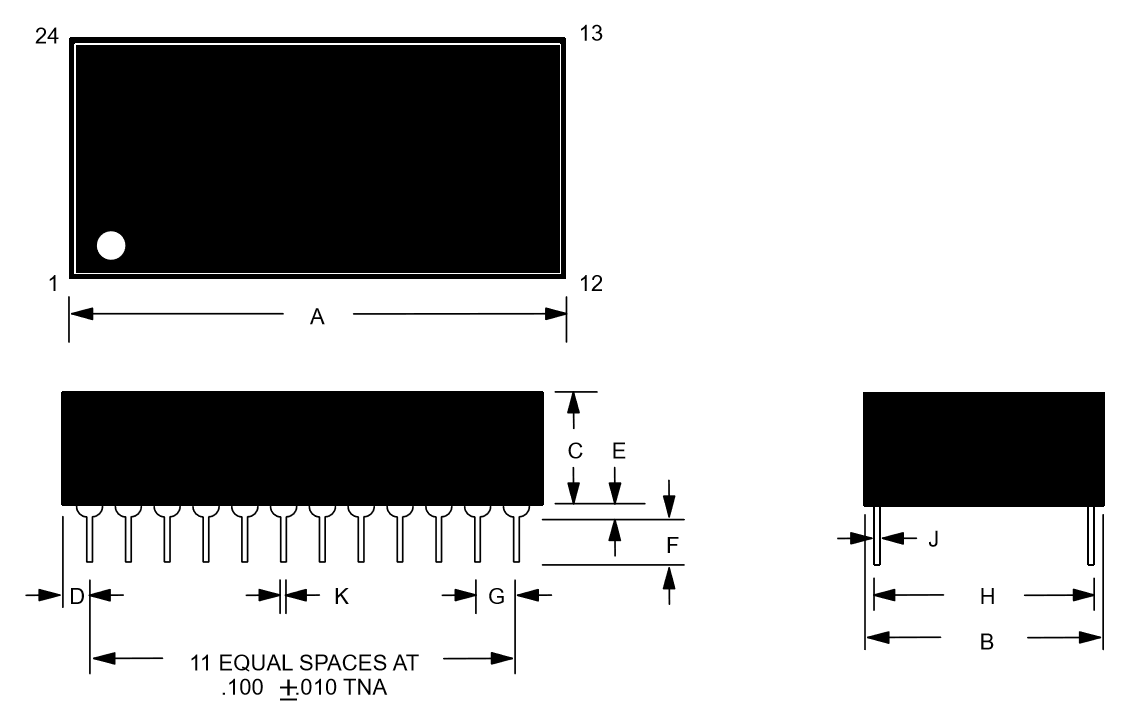

DS12C887+ 采用 24 引脚封装 DIP(EDIP)模块;"+" 表示符合 RoHS 的无铅表面处理.加高的模块本体容纳 RTC 裸片\32.768kHz 晶振和锂电池,因此第 2\3\16 和 20-22 脚按设计缺失.把它插入匹配 MC146818/DS1287 封装的标准 24 引脚 DIP 插座;无需外部晶振或备份电池.封装尺寸与第 1 脚方向见下图.
📄 完整规格请参阅 Dallas/Maxim DS12C887 官方数据手册.
引脚与信号定义
24 引脚 EDIP 引出复用总线\控制和时钟信号(第 2\3\16\20-22 脚按设计缺失):
- 第 1 脚 - MOT: 总线模式选择(高 = Motorola,低 = Intel;内部 20kΩ 下拉).
- 第 4-11 脚 - AD0-AD7: 复用地址/数据总线.
- 第 12 脚 - GND: 地.
- 第 13 脚 - /CS: 片选,低有效.
- 第 14 脚 - AS: 地址选通(ALE).
- 第 15 脚 - R//W: 读/写(Motorola)或 /WR(Intel).
- 第 17 脚 - DS: 数据选通(Motorola)或 /RD(Intel).
- 第 18 脚 - /RESET: 复位输入,低有效.
- 第 19 脚 - /IRQ: 中断输出,低有效(开漏).
- 第 23 脚 - SQW: 方波输出.
- 第 24 脚 - VCC: +5V 电源.

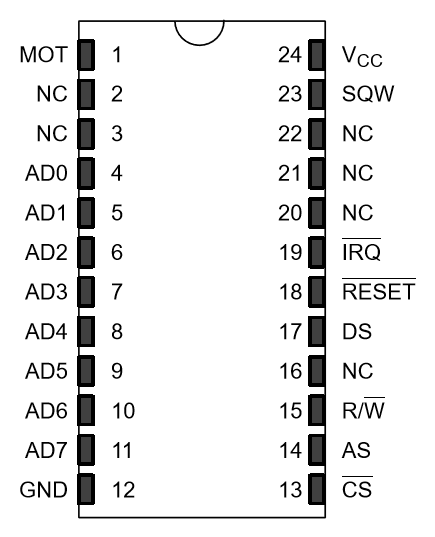

24 引脚 EDIP 的物理引脚编号请参见下方封装图.
替代与相关型号
下列是我司在库的相关 Dallas/Maxim 实时时钟.它们并非都可直接替换;替换前请核对接口\电池方案和引脚排布.
| 型号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| DS12887 | Maxim/Dallas | RTC+NVRAM 模块(NMOS) | 24-EDIP | DS12C887 是其 CMOS 版 |
| DS12C887A | Maxim/Dallas | RTC+NVRAM,增强 | 24-EDIP | 带辅助电池输入 |
| DS1307 | Maxim/Dallas | I2C 串行 RTC + 56 字节 RAM | DIP-8/SOIC | 串行,外部晶振/电池 |
| DS1302 | Maxim/Dallas | 3 线涓流充电 RTC | DIP-8 | 串行计时 |
| DS1305 | Maxim/Dallas | SPI/3 线 RTC + 96 字节 RAM | DIP/SOIC | 串行,带闹钟 |
选型提示： 要插入 MC146818/DS1287 插座且晶振电池内置,就留在 DS12C887(或 DS12C887A).DS12887 是同模块的旧 NMOS 版.需要串行接口和更小封装时,I2C 的 DS1307 或 3 线的 DS1302/DS1305 用并行总线和内置电池换取更小封装.
制造商信息
Dallas Semiconductor(现经 Maxim Integrated 归入亚德诺半导体 Analog Devices)开创了把晶振和电池与时钟硅片封装在一起的集成 RTC 模块.DS12C887 成为事实上的 PC 实时时钟,是加入 2000 年合规和 CMOS 低功耗的 MC146818/DS1287 直接替换品.
该器件以完整的数据手册表征,以及关于总线模式\寄存器映射和电池寿命的应用说明来支撑--这些细节决定时钟能否保持精确走时并在多年电源循环中保留数据.
应用领域
常见问题
DS12C887+ 是做什么的?
它是一款实时时钟加 NVRAM 模块,内置 32.768kHz 晶振和锂电池,与 MC146818/DS1287 PC 时钟引脚兼容.无供电下保持时间和 113 字节 NVRAM 达 10 年以上,带闹钟\/IRQ 和方波输出.
需要外部晶振或电池吗?
不需要.32.768kHz 晶振和锂电池封装在 24 引脚模块内,无外部元件即提供 10 年以上的走时和数据保持.
怎么选 Motorola 或 Intel 总线时序?
由 MOT 脚选择:MOT 接高为 Motorola(AS/DS/R-W)时序,接低(内部 20kΩ 下拉)为 Intel(ALE/RD/WR).复用 AD0-AD7 总线与 MC146818 一致.
为什么有些引脚缺失?
第 2\3\16 和 20-22 脚按设计缺失--封装模块本体用那块空间放晶振和电池.它们对应 MC146818 的空脚,所以标准插座可用.
