Analog Devices Inc./Maxim Integrated DS1232LPS-2+T&R
- 零件号:
- DS1232LPS-2+T&R
- 分类:
- 监控器
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
DS1232LPS-2+T&R.pdf
- 描述:
- IC SUPERVISOR 1 CHANNEL 8SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:6,499
发送询价，我们会立即回复.
有现货 : 6,499
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对DS1232LPS-2+T&R进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
DS1232LPS-2+T&R - Maxim/Dallas DS1232LP MicroMonitor,复位+看门狗+电源监控,50µA,SOIC-8 | DS1232
DS1232LPS-2+T&R 是 Dallas/Maxim DS1232LP MicroMonitor 的无铅\编带卷盘\8 引脚 SOIC 版本,一款低功耗微处理器监控芯片. 它把三种功能集于一芯:VCC 跌出容差时强制复位的电源监控(4.62V 阈值)\独立看门狗定时器(可选 150ms / 600ms / 1.2s)\带去抖的按钮复位输入. 它驱动两种极性的复位(高有效 RST 和低有效 /RST),功耗仅 50µA,适用于 微处理器系统\智能仪表\计算机和汽车电子.
产品介绍
DS1232 是 Dallas Semiconductor(现经 Maxim 归入 Analog Devices)的一款 MicroMonitor 芯片,把嵌入式微处理器保持可靠所需的三个守卫集于一身:电源监控\看门狗定时器\手动复位.DS1232LPS-2+T&R 是低功耗("LP")的 8 引脚 SOIC 版本,编带卷盘.
第一个守卫是电源监控.DS1232 把 VCC 与精密阈值(5% 模式下典型 4.62V,由 TOL 脚选择)比较,VCC 一旦跌出容差就发出复位,并在 VCC 恢复后再保持一段确定脉冲(约 250ms 至 1s),使处理器总从已知状态启动.提供两种极性复位:RST(高有效,第 5 脚)和 /RST(低有效,开漏,第 6 脚).
第二个守卫是看门狗.处理器须在 TD 脚选定的约 150ms\600ms 或 1.2s 内翻转 /ST(第 7 脚);若固件跑飞\翻转停止,DS1232 发出复位.第三是带去抖的按钮复位输入 /PBRST(第 1 脚),内部上拉,可由前面板按钮强制一次干净的复位脉冲.LP 版以约 50µA 完成这一切,只是标准品供电电流的一小部分.
专家技术见解
DS1232 围绕微处理器怎么接,关键是什么?
- 复位守住欠压窗口: VCC 下垂时仍运行的 µP 可能损坏存储.4.62V 阈值加保证复位脉冲,把处理器保持到电源轨健康为止./RST(开漏)用于线或或 3.3V 逻辑,RST 用于高有效输入.
- 看门狗捕捉跑飞: 从周期任务翻转 /ST,TD 选取相对循环周期有余量的档(150ms / 600ms / 1.2s).循环卡死时看门狗复位系统.
- 选容差并留意 LP 电流: 紧的 5V 轨把 TOL 接 GND(5% 阈值 4.62V),宽松电源接 VCC(10% 为 4.37V).LP 版的 50µA 适合标准 DS1232 毫安级消耗过高的电池和低功耗设计.
核心优势
电源故障复位\看门狗定时器\带去抖按钮复位集成于单颗 8 引脚芯片.
高有效 RST 与低有效开漏 /RST 同时驱动,适配任意逻辑输入极性.
TD 脚把看门狗超时设为 ~150ms\~600ms 或 ~1.2s,匹配固件循环.
LP 版约 50µA,适合电池供电和低功耗微处理器系统.
规格参数
| 参数 | 值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | µP 监控(MicroMonitor) | 复位 + 看门狗 + 按钮复位 |
| 制造商 | Dallas / Maxim(ADI) | DS1232LP |
| 复位阈值 (5%) | 4.50 / 4.62 / 4.74V | TOL = GND |
| 复位阈值 (10%) | 4.25 / 4.37 / 4.49V | TOL = VCC |
| 电源电压 | 4.5V 至 5.5V | 工作 |
| 供电电流 (ICC) | 50µA 典型 | LP 低功耗版 |
| 看门狗超时 | 150ms / 600ms / 1.2s | TD = GND / 悬空 / VCC |
| 复位有效时间 | 250ms 最小 / 610ms 典型 / 1s 最大 | VCC 回到容差内后 |
| 复位输出 | RST(高有效) + /RST(低有效,开漏) | 同时驱动 |
| 按钮复位 | /PBRST,低有效,去抖 | 内部 10kΩ 上拉 |
| 工作温度 | -10 至 +70°C | 商业级 |
| 封装 | 8 引脚 SOIC (150 mil) | 另有 8-DIP, µSOP |
| 订货型号 | DS1232LPS-2+T&R | 8-SOIC,无铅,编带卷盘 |
注： 数值取自 Dallas/Maxim DS1232 数据手册.在确定设计前,请将每项参数与最新官方文档核对.
封装信息

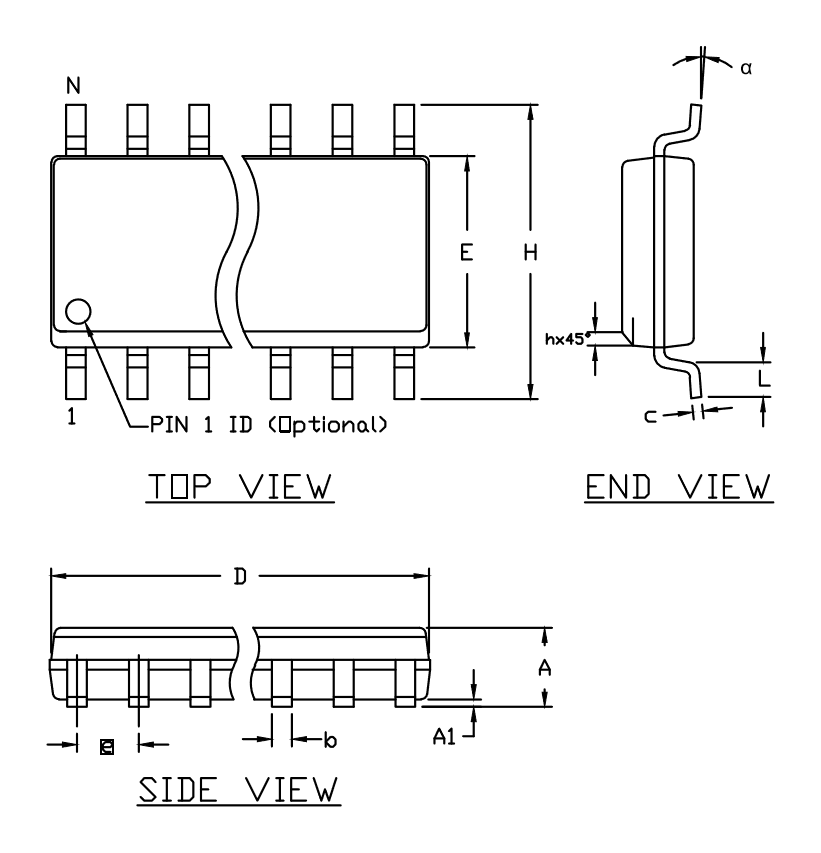

DS1232LPS-2+T&R 采用 8 引脚 SOIC(150 mil,"S" 表示 SO 封装);"+" 表示符合 RoHS 的无铅表面处理,"T&R" 表示编带卷盘包装.同一颗 DS1232LP 也提供 8 引脚 DIP(300 mil)和 µSOP.把监控器放在处理器 VCC 和复位引脚附近,复位走线尽量短,并从周期固件任务翻转 /ST.封装尺寸与第 1 脚方向见下图.
📄 完整规格请参阅 Dallas/Maxim DS1232 官方数据手册.
引脚与信号定义

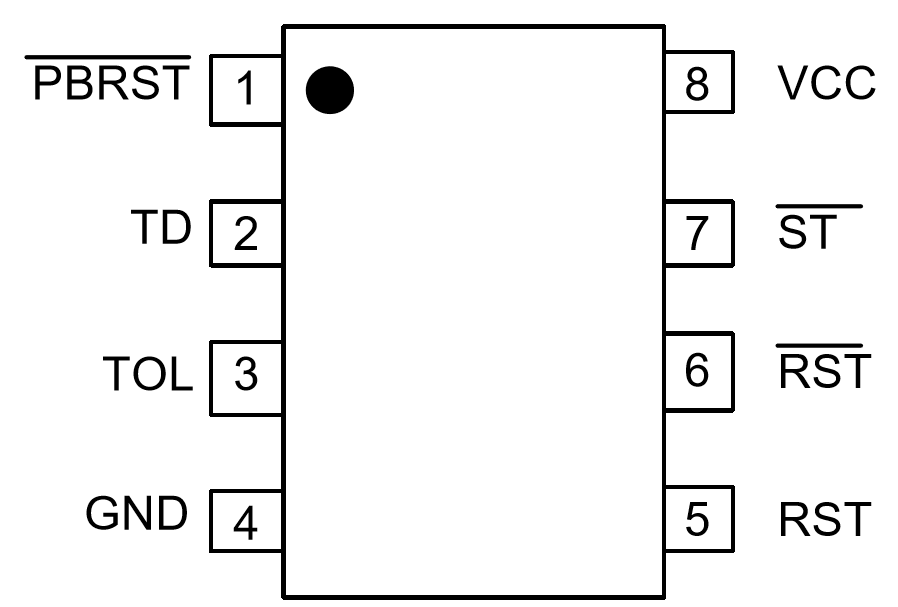

8 引脚 SOIC 引出监控\看门狗和复位功能:
- 第 1 脚 - /PBRST: 按钮复位输入,低有效,去抖(内部上拉).
- 第 2 脚 - TD: 看门狗超时的时间延迟选择(GND/悬空/VCC).
- 第 3 脚 - TOL: 容差选择(GND = 5%,VCC = 10%).
- 第 4 脚 - GND: 地.
- 第 5 脚 - RST: 复位输出,高有效.
- 第 6 脚 - /RST: 复位输出,低有效,开漏.
- 第 7 脚 - /ST: 选通(看门狗)输入,低有效.
- 第 8 脚 - VCC: +5V 电源(与阈值比较监控).
8 引脚 SOIC 的物理引脚编号请参见下方封装图.
替代与相关型号
下列是我司在库的相关 Dallas/Maxim 监控与复位 IC.它们并非都可直接替换;替换前请核对复位极性\看门狗和引脚排布.
| 型号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| DS1232LP | Maxim/Dallas | 同款 MicroMonitor,DIP | 8-DIP | 插装版 |
| DS1832 | Maxim/Dallas | µP 监控,不同阈值 | 8-SOIC | 3.3V/5V 系列 |
| DS1834 | Maxim/Dallas | 双路 µP 监控 | 8 脚 | 两路电源监控 |
| DS1233-10 | Maxim/Dallas | 简单复位 IC(EconoReset) | SOT-223/TO-92 | 仅复位,无看门狗 |
| MAX809HTR | Maxim | 简单复位 IC,4.63V | SOT-23-3 | 仅复位,超小 |
选型提示： 需要电源故障复位 + 看门狗 + 按钮复位三合一于一颗 8 脚器件,就留在 DS1232;插装选 DS1232LP(DIP).DS1832/DS1834 覆盖其他阈值和双电源监控.只需简单上电复位(不要看门狗)时,DS1233 或 3 脚的 MAX809 更小更省.
制造商信息
Dallas Semiconductor(现经 Maxim Integrated 归入亚德诺半导体 Analog Devices)开创了 DS 系列 MicroMonitor 与监控电路,成为微处理器复位与看门狗保护的行业标准.DS1232 是经典的三合一 MicroMonitor,LP 版把它延伸到低功耗与电池应用.
该器件以完整的数据手册表征,以及关于阈值选择\看门狗翻转和复位接口的应用说明来支撑--这些细节决定系统能否干净地挺过欠压和代码跑飞.
应用领域
常见问题
DS1232LPS-2+T&R 是做什么的?
它是一款微处理器 MicroMonitor,把 4.62V 电源故障复位\可选看门狗(150ms/600ms/1.2s)\带去抖按钮复位集成,带高有效 RST 和低有效 /RST 双输出,8 引脚 SOIC,约 50µA.
复位阈值是多少?
5% 模式(TOL = GND)典型 4.62V,10% 模式(TOL = VCC)典型 4.37V.VCC 回到容差内后,复位再保持约 250ms 至 1s.
看门狗超时如何设置?
TD 脚选取约 150ms(GND)\600ms(悬空)\1.2s(VCC).处理器须在该时间内翻转 /ST;若停止,DS1232 发出复位.
与标准 DS1232 有何区别?
LP 低功耗版消耗约 50µA,而标准品为毫安级,适合电池和低功耗设计.功能和引脚排布相同.
免责声明
信息准确性： 本页规格基于 Dallas/Maxim DS1232 官方数据手册.我们力求信息准确完整,但参数可能随产品改版而变化,因此设计工程师应在最终设计前将所有数值与最新官方文档核对.
产品真伪保证： 我们供应的所有元件均为原厂正品,具备完整的物料可追溯性.
技术支持： 免费提供售前与售后技术咨询.
应用提示： 本页仅供参考.是否适用于特定应用,应由设计工程师根据实际系统要求确认.
DS1232LPS-2+T&R 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- MicroMonitor™
- 封装/外壳:
- 8-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 可编程:
- Not Verified
- 类型:
- Simple Reset/Power-On Reset
- 电压 - 阈值:
- 4.37V, 4.62V
- 输出:
- Open Drain, Push-Pull
- 复位:
- Active High/Active Low
- 复位超时时间:
- Adjustable/Selectable
- 工作温度:
- 0°C ~ 70°C (TA)
- 监控电压数量:
- 1
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 8-SOIC
- 分类:
- 监控器
