Texas Instruments AM26LS31CDR
- 零件号:
- AM26LS31CDR
- 制造商:
- Texas Instruments
- 分类:
- 驱动器、接收器、收发器
- 封装:
- 16-SOIC (0.154", 3.90mm Width)
- 数据表:
-
AM26LS31CDR.pdf
- 描述:
- TI 四通道互补输出差分线路驱动器，支持 TTL 输入、3 态控制、5 V 供电和 16 引脚 D 型 SOIC 封装。
- 数量:
单价:￥3.386600
总价:￥3.386600
- 支付方式:
- 配送方式:
库存:9,681
发送询价，我们会立即回复.
有现货 : 9,681
| 数量 | 单价 | 总价 |
| 1+ | ￥3.386600 | ￥3.386600 |
| 1000+ | ￥2.023000 | ￥2,023.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对AM26LS31CDR进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
AM26LS31CDR - TI 四通道差分线路驱动器,SOIC-16 封装
TI 有效订购型号,集成四组互补 3 态 RS-422 线路驱动器,TTL 兼容输入,单路 5 V 供电,并采用 16 引脚 D 封装.
产品简介
AM26LS31CDR 是 TI AM26LS31C 四通道差分线路驱动器中采用卷带供货的有效订购型号.器件提供四个独立逻辑输入和四组互补 3 态输出,用于符合 ANSI TIA/EIA-422-B 与 ITU V.11 要求的单向平衡线路通信.完整 CDR 后缀表示商用品级 C 器件,16 引脚 D 型 SOIC 封装以及 2500 只大卷带.
器件采用 4.75 V 至 5.25 V 单电源供电,并接受 TTL 兼容逻辑电平.在 5 V,25 °C 条件下,AM26LS31 的开关参数给出 14 ns 典型,20 ns 最大传播延迟,以及 1 ns 典型,6 ns 最大输出间偏斜.每个通道提供互补 Y,Z 输出,公共高有效 G 与低有效 G̅ 输入统一控制四组驱动器.
可靠工作同时取决于传输线路设计.IC 应靠近连接器,支线尽量短,并在 VCC 附近放置低 ESR 的 0.1 µF 陶瓷旁路电容;RS-422 线路需要终端匹配时,应把终端放在接收端.禁用输出进入高阻态,数据手册还规定了正,负电流限制以应对线路故障.
工程要点
把 AM26LS31CDR 接入平衡电缆前应核对哪些事项?
- 采用正确总线拓扑: RS-422 总线上只允许一个有效驱动器;需要终端匹配时,应把终端放在靠近末端接收器的位置.
- 同时核对两个使能端: 只有 G 为低且 G̅ 为高时输出才禁用,其他使能组合都会使四组驱动输出保持有效.
- 控制局部寄生参数: 驱动器应靠近连接器,输入与总线走线应短且相互分开,并把 0.1 µF VCC 旁路电容放在器件旁.
主要优势
四个独立输入驱动四组互补输出,可紧凑实现多通道 RS-422 发送.
高有效 G 与低有效 G̅ 提供互补控制;只有 G 为低且 G̅ 为高时,输出才进入高阻态.
TTL 输入阈值与 14 ns 典型传播延迟便于连接 5 V 数字逻辑.
断电高阻,规定的 3 态漏电流以及正负电流限制有助于保护线路接口.
技术规格
| 项目 | 数值 | 条件与来源说明 |
|---|---|---|
| 准确订购型号 | AM26LS31CDR | TI 将完整订购型号列为有效且量产 |
| 载具与包装数量 | 大卷带;2500 只 | AM26LS31CDR 封装选项附录 |
| 器件功能 | 四通道互补输出差分线路驱动器 | 四个逻辑输入与四组 Y/Z 输出 |
| 接口规范 | ANSI TIA/EIA-422-B 与 ITU V.11 | 平衡式单向传输线路驱动器 |
| 推荐电源 | 4.75 V 至 5.25 V;标称 5 V | AM26LS31C 推荐工作范围 |
| 逻辑输入阈值 | VIH ≥ 2 V;VIL ≤ 0.8 V | TTL 兼容数据与使能输入 |
| 保证输出电平 | VOH ≥ 2.5 V(-20 mA);VOL ≤ 0.5 V(20 mA) | VCC 取适用最小值 |
| 传播延迟 | 典型 14 ns;最大 20 ns | 5 V,25 °C,CL = 30 pF |
| 输出间偏斜 | 典型 1 ns;最大 6 ns | 5 V,25 °C,CL = 30 pF |
| 使能与禁用时间 | 使能最大 45 ns;禁用最大 35 ns | 最大值取决于输出状态与测试负载 |
| 禁用供电电流 | 典型 1.7 mA;最大 3 mA | SOIC 封装,全部输出禁用,VCC 取最大值 |
| 工作温度 | -40 °C 至 85 °C | 当前 Rev. N 中 AM26LS31C 的环境温度范围 |
| ESD 等级 | HBM ±2 kV;CDM ±1 kV | 数据手册 ESD 等级 |
| 热阻 | RθJA 84.6 °C/W | 16 引脚 D 型 SOIC,在规定 JEDEC 测试板上 |
| 机械封装 | D0016A SOIC-16;1.27 mm 间距;最大高度 1.75 mm | 本体长度 9.8 mm 至 10.0 mm,宽度 3.8 mm 至 4.0 mm |
封装信息

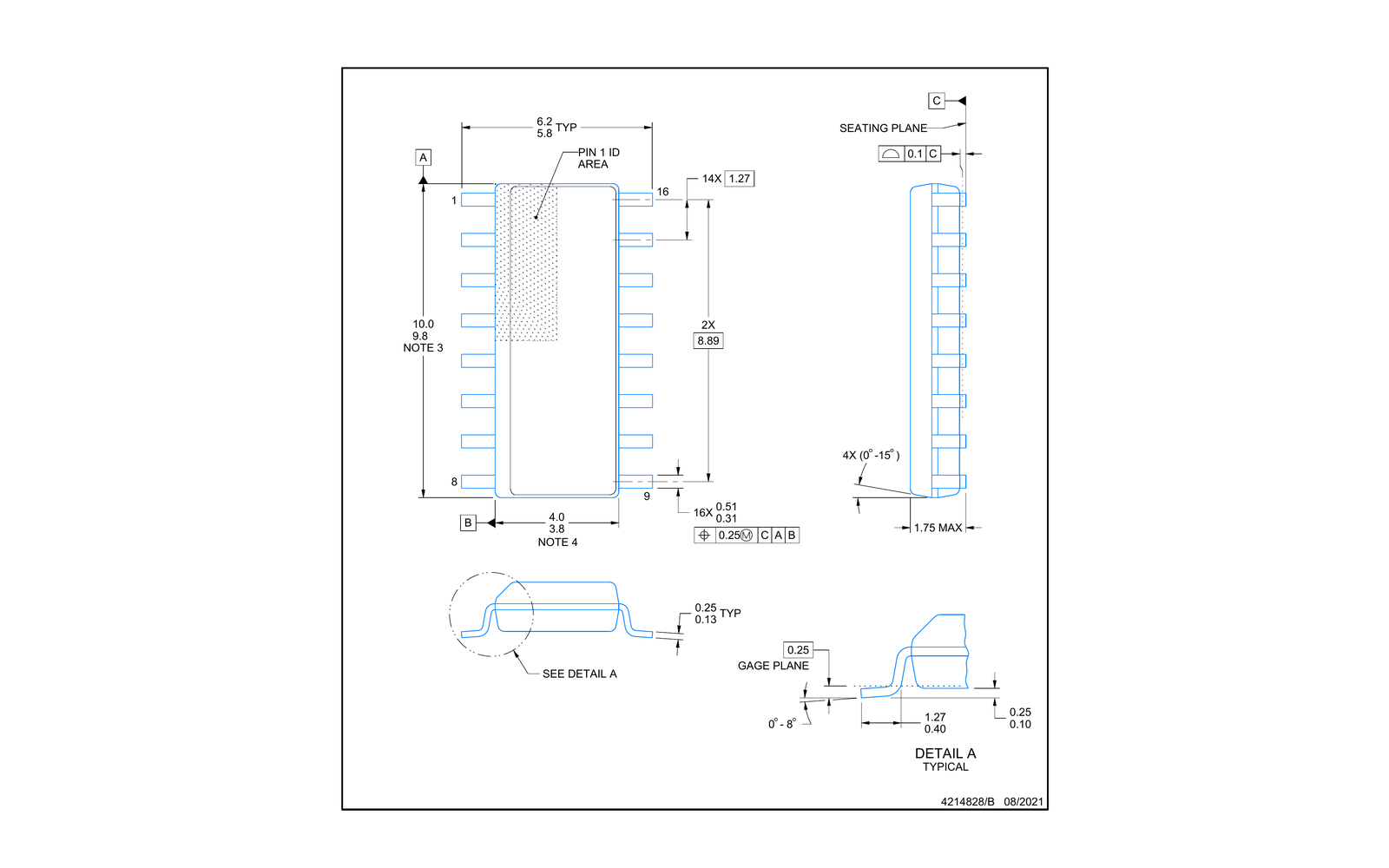

AM26LS31CDR 采用 D0016A SOIC-16 封装.TI 官方外形图规定本体长度 9.8 mm 至 10.0 mm,宽度 3.8 mm 至 4.0 mm,引脚间距 1.27 mm,最大高度 1.75 mm;准确订购型号以 2500 只大卷带供货.
建立焊盘时应采用官方 D0016A 尺寸与布板建议.释放生产文件前,应根据最新 TI 封装图核对 1 脚方向,引脚跨度,阻焊规则和装配公差.
引脚配置

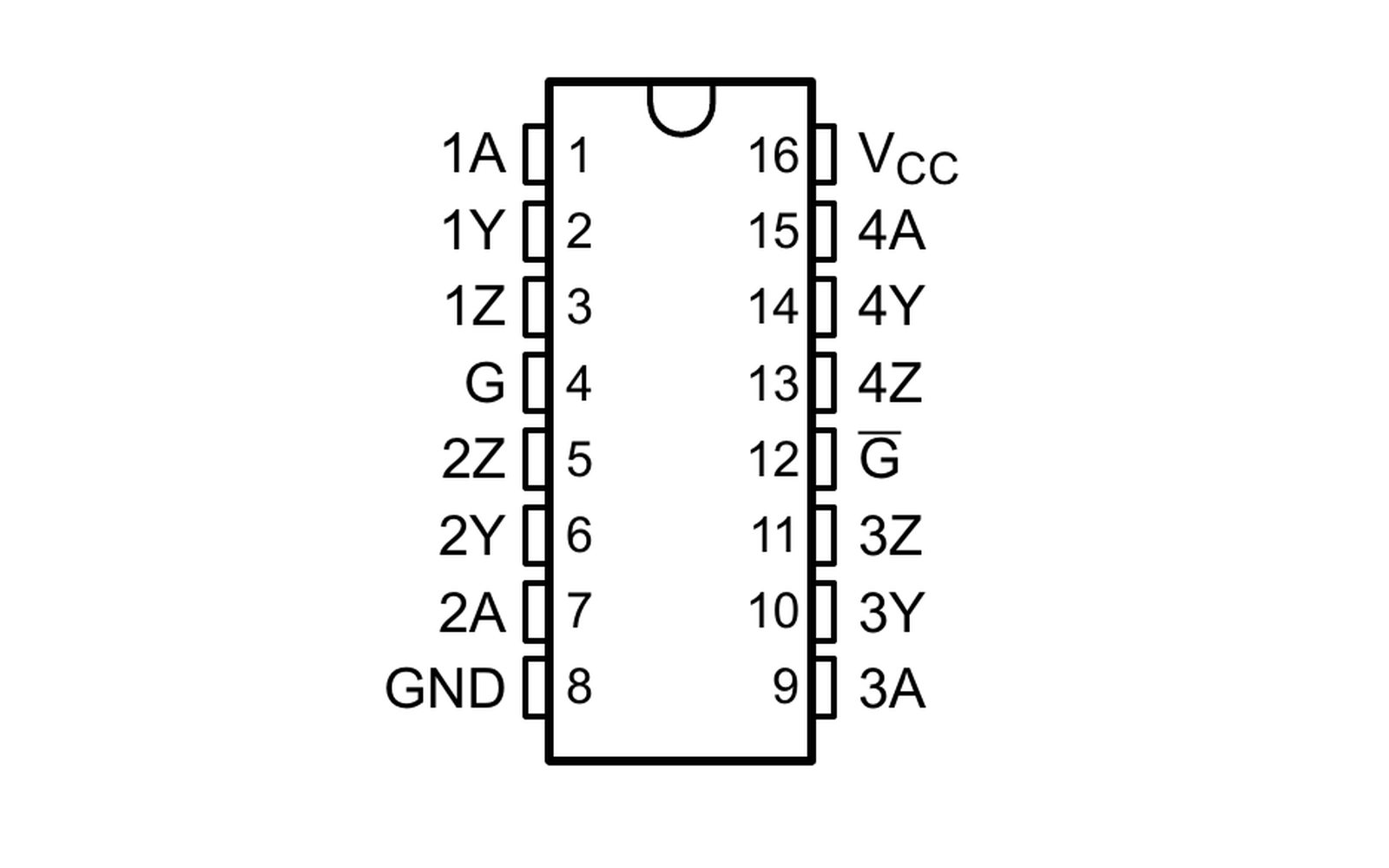

16 引脚顶视图由四组重复的输入和互补输出组成.4 脚 G 是公共高有效使能端,12 脚 G̅ 是公共低有效使能端.
- 1 - 1A: RS-422 驱动器 1 的逻辑数据输入.
- 2 - 1Y: 驱动器 1 的 Y 线路输出.
- 3 - 1Z: 驱动器 1 的互补 Z 线路输出.
- 4 - G: 公共高有效驱动使能输入.
- 5 - 2Z: 驱动器 2 的互补 Z 线路输出.
- 6 - 2Y: 驱动器 2 的 Y 线路输出.
- 7 - 2A: RS-422 驱动器 2 的逻辑数据输入.
- 8 - GND: 器件接地端.
- 9 - 3A: RS-422 驱动器 3 的逻辑数据输入.
- 10 - 3Y: 驱动器 3 的 Y 线路输出.
- 11 - 3Z: 驱动器 3 的互补 Z 线路输出.
- 12 - G̅: 公共低有效驱动使能输入.
- 13 - 4Z: 驱动器 4 的互补 Z 线路输出.
- 14 - 4Y: 驱动器 4 的 Y 线路输出.
- 15 - 4A: RS-422 驱动器 4 的逻辑数据输入.
- 16 - VCC: 5 V 电源输入;旁路电容应靠近此端.
替代与变体
选型要求: 下列 TI 订购型号与本器件相关,但器件代际或封装不同.替换前应核对完整订购型号,封装,载具,温度范围和电气限制.
| 型号 | 订购差异 | 封装 | 兼容性说明 |
|---|---|---|---|
| AM26C31IDR | 低功耗改进替代系列 | SOIC-16(D),卷带 | 引脚兼容,但电气特性不同,需重新验证完整设计. |
| AM26LS31CDBR | 相同 AM26LS31C 功能,DB 封装 | SSOP-16(DB),卷带 | 电气系列相同,但 PCB 焊盘不同. |
| AM26LS31CNSR | 相同 AM26LS31C 功能,NS 封装 | SO-16(NS),卷带 | 封装尺寸和焊盘不同,需要修改 PCB. |
制造商信息
TI(Texas Instruments)发布并维护本页所依据的 AM26LS31 数据手册,AM26LS31CDR 准确订购行,电气限制,引脚功能,应用指南和 D0016A 封装外形图.
采购或量产前,应核对最新 TI 文档版本,完整 CDR 后缀,2500 只卷带,D 封装图,工作范围,使能逻辑,终端策略,生命周期状态和系统级认证要求.
应用领域
常见问题
AM26LS31CDR 使用什么电源和接口?
器件采用 4.75 V 至 5.25 V,标称 5 V 的电源,接受 TTL 兼容输入,并为 ANSI TIA/EIA-422-B 与 ITU V.11 链路提供四路互补差分驱动通道.
AM26LS31CDR 的输出在什么条件下禁用?
只有公共高有效 G 输入为低且公共低有效 G̅ 输入为高时,四组 Y,Z 输出才进入高阻态;其他使能组合都会激活驱动器.
AM26LS31CDR 使用什么封装和载具?
准确订购型号采用 16 引脚 D 型 SOIC 封装,并以 2500 只大卷带供货.
免责声明
技术信息: 本页技术数据摘自当前 TI AM26LS31 Rev. N 官方数据手册,AM26LS31CDR 准确订购信息和 D0016A 机械图.最终电气,热,机械,生命周期和认证决策应以制造商最新文档为准.
兼容性: 相关 AM26LS31 与 AM26C31 订购型号不能自动视为可互换.替换或量产前,应核对封装,引脚功能,载具,温度范围,时序,电流,使能行为和系统性能.
AM26LS31CDR 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Texas Instruments
- 系列:
- -
- 封装/外壳:
- 16-SOIC (0.154", 3.90mm Width)
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 类型:
- Driver
- 协议:
- RS422, RS485
- 双工:
- -
- 接收器迟滞:
- -
- 数据速率:
- -
- 电压 - 电源:
- 4.75V ~ 5.25V
- 工作温度:
- 0°C ~ 70°C
- 驱动器/接收器数量:
- 4/0
- 等级:
- -
- 认证:
- -
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 16-SOIC
- 分类:
- 驱动器、接收器、收发器
1. 如何在深圳市富聪科技有限公司上订购AM26LS31CDR?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证AM26LS31CDR来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对AM26LS31CDR进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括AM26LS31CDR在内的产品;我们比任何其他客户都更关注AM26LS31CDR产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. AM26LS31CDR显示的价格和库存准确吗?
AM26LS31CDR的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. AM26LS31CDR的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的AM26LS31CDR出现问题,只有在满足以下所有条件时,我们才接受AM26LS31CDR的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在AM26LS31CDR交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如AM26LS31CDR引脚图\AM26LS31CDR数据手册?
如果您需要任何售后服务,请随时与我们联系.
