Texas Instruments ADS1110A1IDBVR
- 零件号:
- ADS1110A1IDBVR
- 制造商:
- Texas Instruments
- 分类:
- 模数转换器（ADC）
- 封装:
- SOT-23-6
- 数据表:
-
ADS1110A1IDBVR.pdf
- 描述:
- ADS1110A1IDBVR 是 TI 16 位自校准 Δ-Σ ADC，集成差分输入、片上基准、可编程增益、可选数据速率和固定 A1 I2C 地址。
- 数量:
单价:￥20.218100
总价:￥20.218100
- 支付方式:
- 配送方式:
库存:7,791
发送询价，我们会立即回复.
有现货 : 7,791
| 数量 | 单价 | 总价 |
| 1+ | ￥20.218100 | ￥20.218100 |
| 1000+ | ￥13.778100 | ￥13,778.100000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对ADS1110A1IDBVR进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
ADS1110A1IDBVR 16 位 Δ-Σ ADC
ADS1110A1IDBVR 是 TI 推出的 16 位 Δ-Σ ADC,集成差分输入,2.048 V 基准和可编程增益,可选择 15 SPS 至 240 SPS 的转换速率,并在 6 引脚 SOT-23 封装中提供工厂固定的 1001001 I2C 地址.
ADS1110A1IDBVR 概述
ADS1110A1IDBVR 是一款 16 位连续自校准 Δ-Σ 模数转换器,集成差分输入,片上基准,可编程增益放大器,振荡器和 I2C 接口.它把精密测量所需的主要模拟与数字功能集中在小型器件中,适合空间紧凑,供电预算有限且需要稳定低速采样的传感器前端.
ADS1110A1IDBVR 用于数字化低电平差分传感器信号,适合便携式仪器,工业过程控制,智能变送器,工厂自动化和温度测量等对空间及功耗敏感的测量系统.设计时仍需结合信号源阻抗,共模范围,目标带宽和噪声环境选择增益,数据速率与输入滤波.
A1 订货变体将 7 位 I2C 地址固定为 1001001,器件丝印为 ED1.配置寄存器可选择连续转换或单次转换,四组数据速率与分辨率组合,以及 1 至 8 的 PGA 增益.DBVR 后缀表示该器件采用 6 引脚 DBV SOT-23 封装,并以每卷 3000 只的大卷带包装供货;固件地址和来料丝印都应按这一精确订货型号核对.
技术要点
将 ADS1110A1IDBVR 集成到精密传感器接口时,哪些事项最关键?
- 固定的 A1 地址: A1 后缀将 7 位 I2C 地址固定为二进制 1001001,并将封装丝印固定为 ED1;该地址无法通过编程修改.
- 信号源阻抗与滤波: 输入级采用开关电容结构,典型差分输入阻抗为 2.8 MΩ 除以 PGA 增益,因此高源阻抗传感器可能需要缓冲器和抗混叠 RC 滤波器.
- 单端输入范围: 进行单端测量时,将一个输入端接地,另一个输入端施加 0 V 至 2.048 V;这种方式只使用双极性差分码域的一半,因此会损失一位分辨率.
核心优势
可选择 12 位,14 位,15 位和 16 位输出模式,并分别以每秒 240,60,30 和 15 次采样的转换速率在分辨率与速度之间取舍.
集成的 2.048 V 基准和 1,2,4 或 8 倍 PGA 增益,无需外部基准即可提供从 ±2.048 V 到 ±0.256 V 的差分满量程范围.
连续自校准可补偿转换器内核的失调与增益误差,无需用户调整,也不需要单独执行校准周期.
单次转换模式会在每次结果完成后自动让器件进入掉电状态,从而降低占空比传感器节点的空闲电流.
电气规格
| 参数 | 数值 | 条件与说明 |
|---|---|---|
| 分辨率与数据速率 | 15 SPS 时为 16 位;30 SPS 时为 15 位;60 SPS 时为 14 位;240 SPS 时为 12 位 | 通过 DR 配置选择. |
| 差分满量程输入 | ±2.048 V / PGA | VIN+ 减 VIN-;PGA = 1,2,4 或 8. |
| 可编程增益 | 1,2,4 或 8 | 由 PGA 配置位选择. |
| 电源电压 | 2.7 V 至 5.5 V | VDD 工作范围. |
| 工作电源电流 | 典型值 240 µA,最大值 350 µA | 工作转换模式. |
| 掉电电源电流 | 典型值 0.05 µA,最大值 2 µA | 掉电状态. |
| 积分非线性 | 典型值 ±0.004% FSR,最大值 ±0.010% FSR | 15 SPS,PGA = 1,端点拟合. |
| 增益误差 | 典型值 0.05%,最大值 0.40% | 包含片上 PGA 和基准误差. |
| 差分输入阻抗 | 典型值 2.8 MΩ / PGA | 开关电容输入级. |
| 共模抑制 | PGA = 1 时典型值 100 dB;PGA = 8 时典型值 105 dB | DC 共模信号. |
| I2C 总线速度 | 最高 3.4 MHz | 支持标准,快速和高速模式. |
| I2C 地址 | 二进制 1001001 | 工厂固定的 A1 地址变体. |
| 规定温度范围 | -40°C 至 +85°C | 对应精确订货型号 ADS1110A1IDBVR. |
| 封装丝印 | ED1 | A1 地址变体. |
| 标准卷带数量 | 3000 只 | ADS1110A1IDBVR 卷带订货选项. |
封装
ADS1110A1IDBVR 采用 6 引脚 SOT-23 (DBV) 封装,并以每卷 3000 只的卷带订货形式供货.

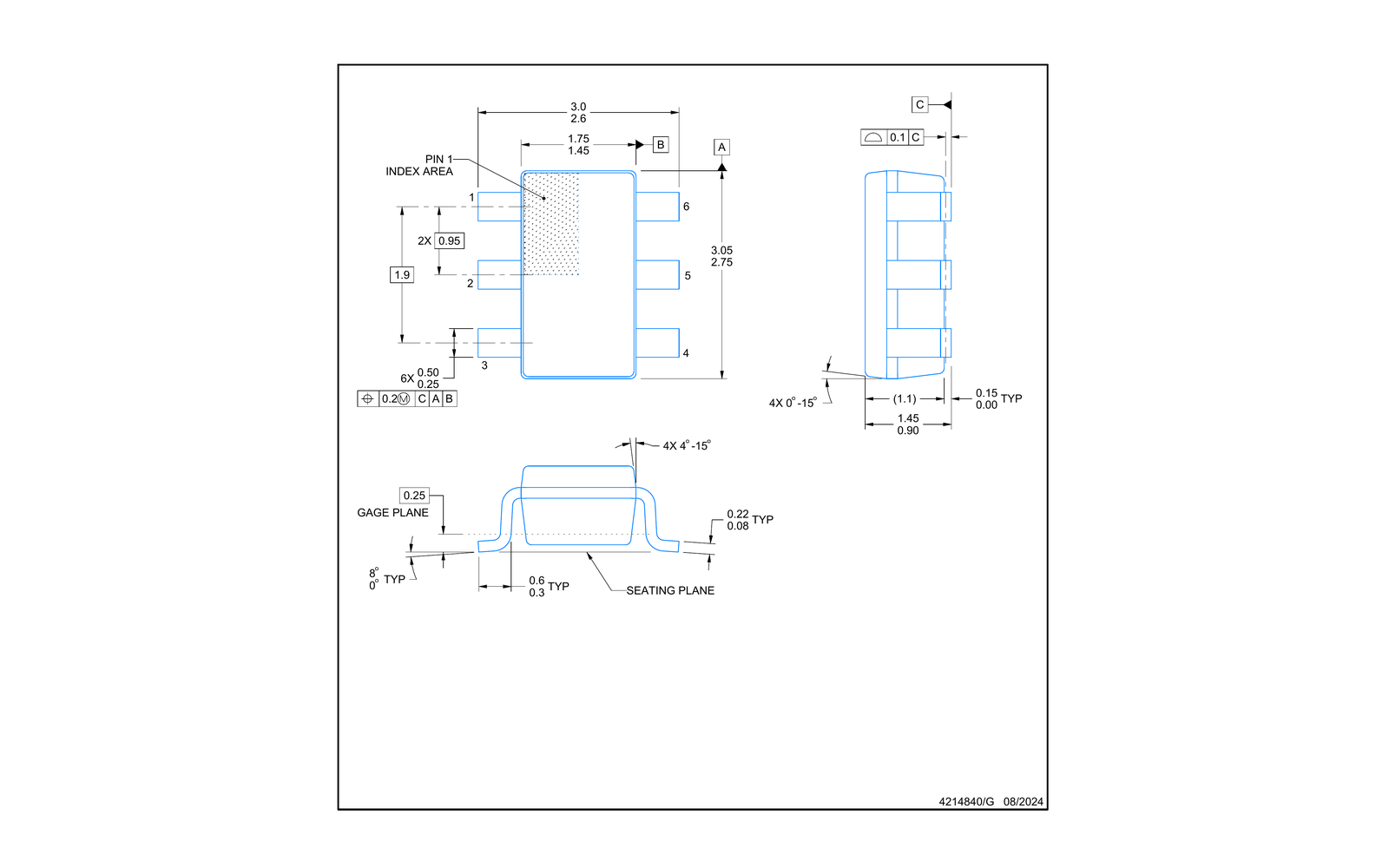

6 引脚 SOT-23 (DBV),长度为 2.6 mm 至 3.0 mm,宽度为 1.45 mm 至 1.75 mm,最大高度为 1.45 mm,引脚间距为 0.95 mm.在放行 PCB 焊盘之前,必须依据 TI 顶视图核对 1 号引脚索引和封装丝印方向.
引脚定义

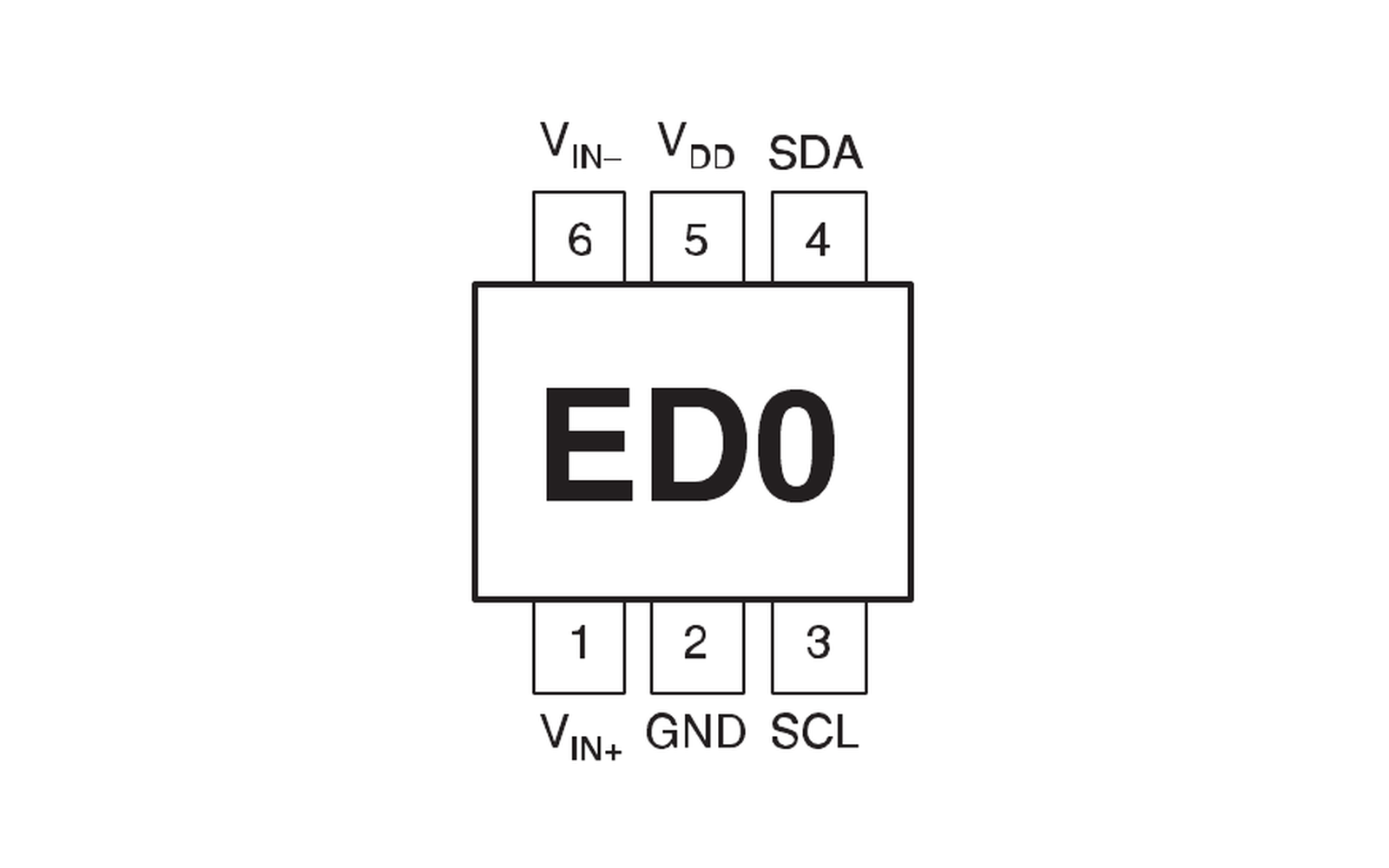

ADS1110 的 SOT-23 顶视图包含两个差分模拟输入,电源,地以及两线 I2C 接口.TI 原始图以 ED0 作为地址变体示例;精确 A1 订货型号采用 ED1,但六个引脚功能保持相同.
- 1 - VIN+: 差分模拟正输入.
- 2 - GND: 地.
- 3 - SCL: I2C 串行时钟输入.
- 4 - SDA: 双向 I2C 串行数据.
- 5 - VDD: 2.7 V 至 5.5 V 电源输入.
- 6 - VIN-: 差分模拟负输入.
地址变体
地址选择核对: 这些订货变体采用相同的 ADS1110 转换器功能和 SOT-23-6 封装,但工厂固定的 I2C 地址与丝印不同.替换前必须确认所需总线地址,载带数量和精确订货后缀.
| 型号 | I2C 地址 | 封装 | 适用情形 |
|---|---|---|---|
| ADS1110A0IDBVR | 1001000,丝印 ED0 | SOT-23-6 (DBV),每卷 3000 只 | 系统需要工厂固定的 A0 地址时选用;电气功能和引脚定义相同,但 I2C 地址不同. |
| ADS1110A2IDBVR | 1001010,丝印 ED2 | SOT-23-6 (DBV),每卷 3000 只 | 总线分配要求 A2 地址时选用;必须核对固件寻址和 ED2 器件丝印. |
| ADS1110A3IDBVR | 1001011,丝印 ED3 | SOT-23-6 (DBV),每卷 3000 只 | 总线分配要求 A3 地址时选用;必须核对固件寻址和 ED3 器件丝印. |
制造商
TI 将 ADS1110A1IDBVR 定义为 ADS1110 精密 ADC 系列的 A1 地址变体,并把它列为在产的 6 引脚 DBV 大卷带订货型号.
电气资料来源为 TI 数据手册 SBAS276A(2003 年十一月修订),并结合其当前封装选项附录和 DBV0006A 封装图.采购或放行版图之前,应核对 TI 当前资料版本,生命周期,订货状态与封装信息.
应用
常见问题
ADS1110A1IDBVR 使用什么 I2C 地址?
A1 变体采用工厂固定的 7 位二进制地址 1001001,封装丝印为 ED1.该地址不可编程;如果总线上已占用这一地址,应选择其他 ADS1110 地址变体.
分辨率与转换速率有什么关系?
可选模式分别为 15 SPS 时 16 位,30 SPS 时 15 位,60 SPS 时 14 位,以及 240 SPS 时 12 位.配置时应在噪声性能和响应时间之间取舍.
ADS1110A1IDBVR 能否测量单端信号?
可以.将一个模拟输入端(通常为 VIN-)接地,并在 VIN+ 端施加 0 V 至 2.048 V.由于这种连接只使用双极性差分码域的一半,因此会损失一位有效分辨率.
重要说明
工程使用: 本页数值对应 TI 数据手册 SBAS276A 和精确的 ADS1110A1IDBVR 订货条目.实际使用时必须验证输入共模限制,信号源阻抗,滤波,时序和 PCB 实现.
地址兼容性: 地址变体仅作为对比候选.替换前必须核对 I2C 地址,封装丝印,载带后缀,数量,生命周期和采购要求.
