Texas Instruments 1P1G125QDCKRQ1
- 零件号:
- 1P1G125QDCKRQ1
- 制造商:
- Texas Instruments
- 分类:
- 缓冲器，驱动器，接收器，收发器
- 封装:
- 5-TSSOP, SC-70-5, SOT-353
- 数据表:
-
1P1G125QDCKRQ1.pdf
- 描述:
- IC BUF NON-INVERT 5.5V SC70-5
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:3,585
发送询价，我们会立即回复.
有现货 : 3,585
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对1P1G125QDCKRQ1进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
1P1G125QDCKRQ1 (Texas Instruments SN74LVC1G125-Q1) - 车规级3态总线缓冲器,支持Ioff热插拔,SC-70-5封装
1P1G125QDCKRQ1 是 Texas Instruments SN74LVC1G125-Q1 对应的InFortune订购代码.该芯片是AEC-Q100车规级单路3态总线缓冲器(低电平有效输出使能).其核心优势在于：Ioff(部分掉电)电路支持热插拔和背驱保护,确保未上电的板卡不会干扰正在运行的总线.工作电压1.65 V至5.5 V,输入耐压5.5 V,3.3 V时驱动能力±24 mA,工作温度范围−40 °C至+125 °C,采用5引脚SC-70 (DCK)封装.
产品介绍
SN74LVC1G125-Q1 是一款单路3态总线缓冲器：当低电平有效的输出使能(OE)有效时,输出端驱动(Y = A);否则输出呈高阻抗(Hi-Z).在车辆环境中,众多模块共享内部总线,板卡可能需要维修或热替换,3态功能只是其功能的一半--另一半是在设备未上电时的安全行为.
这正是Ioff的作用.部分掉电电路在VCC缺失时禁用I/O,使缓冲器引脚保持高阻抗,无法向仍在工作的总线反向驱动电流.这样,板卡就可以插入或拔出带电系统--即热插拔--而不会引起闩锁\毛刺或损坏正在运行的网络.结合AEC-Q100车规认证(温度等级1,−40 °C至+125 °C),该器件专为车载和工业总线恶劣的全时连接环境而设计.
电气性能完整覆盖LVC规格：1.65 V至5.5 V宽电源,5.5 V耐压输入适配混合电平总线,3.3 V时强劲的±24 mA输出驱动,静态电流仅约10 µA.SC-70 (DCK)外形足够小巧,可以直接紧邻连接器或总线抽头放置.
专家技术洞察
热插拔总线缓冲器的正确设计方法：
- Ioff是热插拔安全的关键：若无Ioff,未上电缓冲器的内部二极管可能从带电总线导通至断电板卡,拉低总线电压或损坏器件.Ioff阻断了该路径,在板卡上电并使能之前将引脚保持在Hi-Z状态.
- 对使能信号而非仅对电源进行时序控制：插入时,先拉高VCC并保持OE高电平(禁用),待电源稳定后再将OE拉低以接入总线.使能/禁用时间(ten ≈ 6 ns,tdis ≈ 5 ns)决定了切换速度.
- 车规等级覆盖整个器件："-Q1"认证涵盖温度\ESD分类和受控制造流程--这正是该缓冲器能够用于车身或底盘总线,而商业级器件无法胜任的原因.
主要优势
部分掉电电路在未上电时将I/O保持在Hi-Z,板卡可热插入带电总线而不会发生背驱.
通过HBM 2级 / CDM C5 ESD认证,工作温度范围−40 °C至+125 °C,适用于车内总线电路.
OE低电平时驱动Y = A,高电平时将总线释放至Hi-Z--实现干净的共享总线仲裁.
宽电源范围,5.5 V耐压输入和±24 mA驱动能力,适配混合电平车载和工业总线.
技术规格
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 单路3态总线缓冲器 / 线驱动器 | 单通道;LVC系列 |
| 制造商 | Texas Instruments | SN74LVC1G125-Q1(数据手册 SGES002E) |
| 逻辑功能 | OE = L时Y = A;OE = H时Hi-Z | 低电平有效输出使能 |
| 车规认证 | AEC-Q100等级1(−40 °C至+125 °C) | HBM 2级,CDM C5级 |
| Ioff(部分掉电) | ±10 µA最大值 | 热插拔 / 背驱保护 |
| 电源电压(VCC) | 1.65 V至5.5 V | 数据保持电压低至1.5 V |
| 输入耐压 | 最高5.5 V | A和OE可接受高于VCC的电压 |
| 输出驱动电流(IOH/IOL) | 3.3 V时±24 mA | 1.65 V时低至±4 mA |
| 传播延迟(tpd) | 3.3 V时最大5.1 ns | 5 V时最大4.1 ns |
| 使能 / 禁用时间 | ten 6.0 ns / tdis 5.0 ns最大值 | 3.3 V时OE→Y |
| 静态电流(ICC) | 最大10 µA | VCC全范围 |
| 输入电容(Ci) | 最大4 pF | VCC = 3.3 V |
| ESD(HBM / CDM) | ±2000 V / ±1000 V | AEC Q100-002 / Q100-011 |
| 工作温度(TA) | −40 °C至+125 °C | 等级1 |
| 封装 | 5引脚SC-70 (DCK) | 本体尺寸≈ 2.0 mm × 1.25 mm |
备注：数值来源于Texas Instruments SN74LVC1G125-Q1数据手册(SGES002E).在确定设计方案前,请对照最新数据手册核实所有参数.
封装信息
本订购选项采用DCK 5引脚SC-70封装(JEDEC MO-203,最大高度约1.1 mm,本体约2.0 mm × 1.25 mm,引脚间距0.65 mm).对于热插拔总线抽头,SC-70是一种实用的尺寸--足够小,可以紧邻连接器放置,同时引脚仍便于检验和返修.同一芯片也可选用更小的DRY(SON)和更大的DBV(SOT-23)封装.

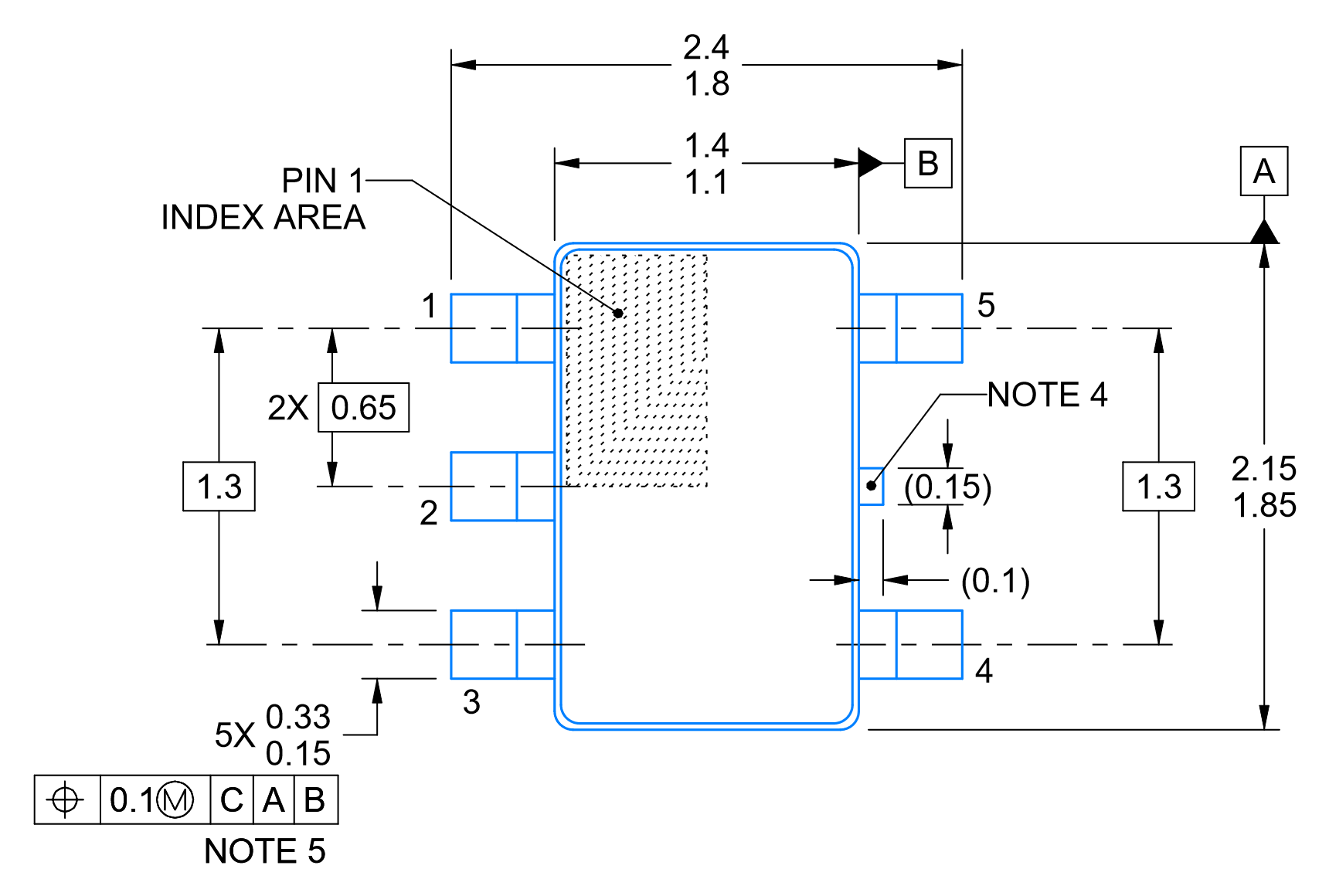

下方的尺寸图给出了SC-70-5本体和引脚几何尺寸,用于焊盘图形和钢网设计.

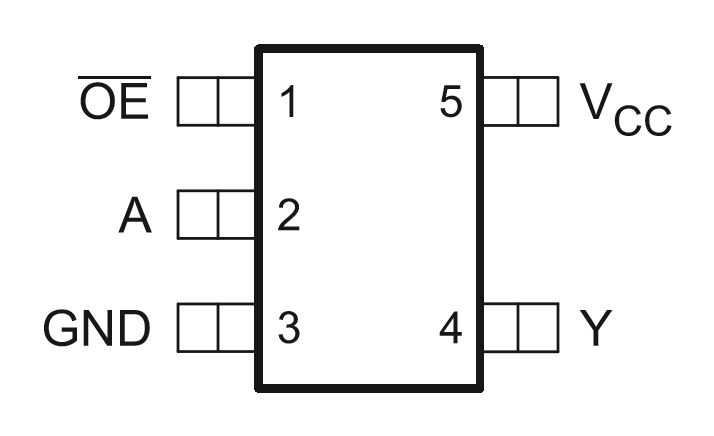

引脚配置(SC-70-5)
5个引脚分别承担使能\输入\输出和电源对(俯视图)：
- 引脚1 – OE(输出使能,低电平有效)：低电平使能Y = A;高电平强制Hi-Z.上电/插入期间保持高电平.
- 引脚2 – A(输入)：数据输入;耐压5.5 V.
- 引脚3 – GND：地(0 V)参考.
- 引脚4 – Y(输出)：3态输出;3.3 V时±24 mA或Hi-Z.
- 引脚5 – VCC：电源,1.65 V至5.5 V;使能前先建立,就近去耦.
替代型号
相关单路3态缓冲器.第一行为同一器件的小型SON封装版本;注意SN74LVC1G126采用相反(高电平有效)的使能.替换前请确认封装\系列和使能极性.
| 型号 | 品牌 | 功能 | 封装 | 备注 |
|---|---|---|---|---|
| 1P1G125QDRYRQ1 | Texas Instruments | 3态缓冲器,低电平有效OE | SON (DRY) | 同一器件,最小封装选项 |
| SN74LVC1G126DBVR | Texas Instruments | 3态缓冲器,高电平有效OE | SOT-23-5 | 互补使能极性 |
| SN74AHC1G125DCKR | Texas Instruments | 3态缓冲器,低电平有效OE | SC-70-5 | AHC系列替代品 |
| SN74AUP1G125DCKR | Texas Instruments | 3态缓冲器,低电平有效OE | SC-70-5 | 超低功耗AUP系列 |
逻辑系列对比
| 系列 | 电源范围 | 定位 | 适用场景 |
|---|---|---|---|
| LVC-Q1(本品) | 1.65〜5.5 V | 车规,5 V耐压,Ioff | 热插拔车载/工业总线 |
| AHC | 2〜5.5 V | 通用 | 标准5 V/3.3 V缓冲 |
| AUP | 0.8〜3.6 V | 超低功耗 | 电池 / 便携设备 |
| AUC | 0.8〜2.7 V | 超高速 | 2 V以下核心逻辑 |
制造商信息
Texas Instruments(TI,NASDAQ: TXN)总部位于德克萨斯州达拉斯,是领先的逻辑器件供应商.其LVC系列是宽电源\5 V耐压总线接口的主力产品,"-Q1"变体为具备Ioff功能的热插拔车载设计提供AEC-Q100认证.
参考文件为SN74LVC1G125-Q1数据手册(SGES002E),其中定义了3态行为\Ioff电路和时序.InFortune Electronics以代码1P1G125QDCKRQ1供应该器件,并提供采购和技术支持.
应用领域
常见问题(FAQ)
Ioff是什么,它如何实现热插拔?
Ioff(部分掉电)在VCC = 0时禁用I/O,将引脚保持在高阻抗,使未上电的器件无法向带电总线反向驱动电流.这样板卡就可以安全地插入或拔出带电系统.
输出使能是低电平有效还是高电平有效?
低电平有效(OE低时驱动,高时Hi-Z).如需高电平有效使能,请使用SN74LVC1G126.
该器件是否通过车规认证?
是的--通过AEC-Q100温度等级1认证(−40 °C至+125 °C),具备HBM 2级和CDM C5级ESD分类.
驱动器之间的总线切换速度有多快?
3.3 V时使能时间约6 ns,禁用时间约5 ns.在一个驱动器禁用和下一个驱动器使能之间留出死区时间,以避免总线竞争.
免责声明
信息准确性：本页技术规格基于Texas Instruments SN74LVC1G125-Q1数据手册(SGES002E).我们力求准确完整,但规格如有变更,恕不另行通知.
产品正品保证：我们保证所有产品均为具备完整物料溯源的原厂正品.
技术支持：购买前后均可享受免费技术咨询服务.
应用说明：本产品页面仅供参考.具体应用的适用性应由设计工程师根据实际系统需求进行验证.
1P1G125QDCKRQ1 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Texas Instruments
- 系列:
- 74LVC
- 封装/外壳:
- 5-TSSOP, SC-70-5, SOT-353
- 包装:
- Tape & Reel (TR)
- 产品状态:
- Active
- 逻辑类型:
- Buffer, Non-Inverting
- 元件数量:
- 1
- 输入类型:
- -
- 输出类型:
- 3-State
- 电流 - 输出高、低:
- 24mA, 24mA
- 电压 - 电源:
- 1.65V ~ 5.5V
- 工作温度:
- -40°C ~ 125°C (TA)
- 每个元件的位数:
- 1
- 等级:
- Automotive
- 认证:
- AEC-Q100
- 安装类型:
- Surface Mount
- 供应商设备封装:
- SC-70-5
1. 如何在深圳市富聪科技有限公司上订购1P1G125QDCKRQ1?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证1P1G125QDCKRQ1来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对1P1G125QDCKRQ1进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括1P1G125QDCKRQ1在内的产品;我们比任何其他客户都更关注1P1G125QDCKRQ1产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. 1P1G125QDCKRQ1显示的价格和库存准确吗?
1P1G125QDCKRQ1的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. 1P1G125QDCKRQ1的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的1P1G125QDCKRQ1出现问题,只有在满足以下所有条件时,我们才接受1P1G125QDCKRQ1的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在1P1G125QDCKRQ1交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如1P1G125QDCKRQ1引脚图\1P1G125QDCKRQ1数据手册?
如果您需要任何售后服务,请随时与我们联系.
