STMicroelectronics TDE1897RFP

对比

零件号:: TDE1897RFP

制造商:: STMicroelectronics

分类:: 电力分配开关、负载驱动器

封装:: 20-SOIC (0.295", 7.50mm Width)

数据表:: TDE1897RFP.pdf

描述:: IC PWR SWITCH N-CHANNEL 1:1 20SO

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:0

发送询价，我们会立即回复.

有现货 : 0

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对TDE1897RFP进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

TDE1897RFP - ST 0.5A 高边驱动器 / 智能功率开关(18V-35V,SO20,带诊断)

意法半导体(STMicroelectronics)的 TDE1897RFP 是一款基于 Multipower BCD 工艺的单片 0.5A 高边驱动器 / 智能功率开关,工作电压 18V 至 35V.它集成了内部限流\热关断\开地保护\感性负载电压钳位快速去磁\两路诊断输出和输出状态 LED 驱动,采用 20 引脚 SO20 封装,用于驱动工业感性与阻性负载.

产品简介

TDE1897RFP 是意法半导体推出的单片智能高边功率开关,采用 Multipower BCD 工艺,将双极型控制\CMOS 逻辑和 DMOS 功率器件集成在同一芯片上.它在 18V 至 35V 供电下提供最高 0.5A 的输出电流,专为工业设备中的感性与阻性负载切换而设计.该数据手册同时涵盖 TDE1897R 与密切相关的 TDE1898R,订货后缀 FP 对应 SO20 贴片封装.

与裸功率晶体管不同,TDE1897R 在其输出级周围集成了完整的片上保护与诊断功能.具备宽共模范围和内置门限滞回的差分控制输入,带来干净\抗噪的开关动作;欠压锁定则在电源有效之前保持输出关断.关断时,内部钳位将输出引脚下拉至约 -Vs 至 -45V,为继电器\电磁阀等感性负载提供快速去磁,无需依赖外部续流网络.

在主机反馈方面,该器件驱动 两路诊断输出 以及一个可直接驱动状态 LED 的专用 输出状态 引脚,并内置开路负载检测,使微控制器能够区分健康负载与故障.保护功能包括内部限流\热关断和开地保护,三者共同使该器件在恶劣工业环境中坚固耐用\基本可自保护.它还提供 Minidip(TDE1897RDP)和 SIP9(TDE1897RSP)封装.

专家技术洞察

为什么工业高边负载开关选择 TDE1897R?

受保护的输出级：内部限流\热关断和开地保护让高边开关能够承受输出短路\过载以及地线丢失,相比分立设计大幅减少所需的外部保护电路.
快速感性去磁：片上钳位在关断时将输出下拉至低达 -45V,迅速耗散继电器和电磁阀的储能,从而在无需笨重外部续流二极管网络的情况下提升开关速度和触点寿命.
内置诊断：两路诊断输出\输出状态 LED 驱动和开路负载检测将负载与故障状态反馈给 CPU,可在 PLC 和仪表输出中实现自检与预测性维护.

核心优势

0.5A 高边输出,18~35V

在 18V 至 35V 电源轨上高边切换最高 0.5A,直接从电源驱动接地的感性与阻性负载.

完整片上保护

内部限流\热关断和开地保护使输出坚固耐用,对短路和故障基本可自保护.

感性钳位至 -45V

关断时输出钳位至 -Vs..-45V,实现继电器和电磁阀的快速去磁,无需外部续流网络即可提升开关速度.

两路诊断 + 状态 LED

两路诊断输出\开路负载检测和输出状态 LED 驱动,为主机 CPU 提供清晰的负载与故障反馈.

技术规格

参数	数值	条件 / 说明
器件类型	0.5A 高边驱动器 / 智能功率开关	TDE1897R / TDE1898R 系列
制造商	STMicroelectronics(意法半导体)
输出电流	0.5 A	高边输出
供电电压	18 V ~ 35 V	工作范围
工艺	Multipower BCD	单片集成
限流	内部	输出短路 / 过载保护
热关断	有	过温保护
开地保护	有	地线丢失时进入安全状态
感性钳位	输出至 -Vs .. -45 V	关断时快速去磁
控制输入	差分,宽共模	大门限滞回
欠压锁定	有(带滞回)	电源有效前保持输出关断
开路负载检测	有	经诊断输出上报
诊断输出	两路	另含输出状态 LED 驱动
封装	SO20(FP)	另有 Minidip(DP)\SIP9(SP)

注：完整电气参数与曲线请参阅 ST TDE1897R/TDE1898R 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

封装信息

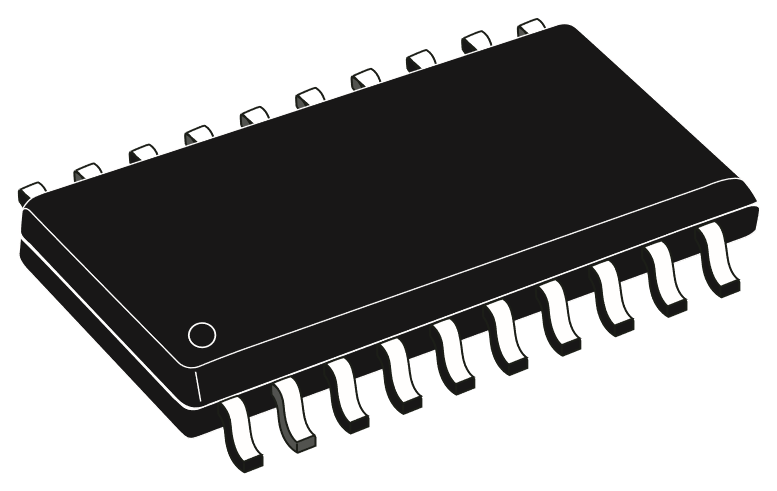

TDE1897RFP 采用 SO20 封装,这是一种 20 引脚宽体小外形贴片封装,鸥翼引脚间距 1.27mm.20 个引脚中有 8 个承担信号与电源功能,其余为空脚,从而为 0.5A 输出级提供合适的爬电距离和散热路径.

数据手册给出的 SO20 典型机械尺寸为：本体厚度 2.35mm 至 2.65mm,本体长度(D)12.6mm 至 13mm,本体宽度(E)7.4mm 至 7.6mm,引脚总跨距(H)10mm 至 10.65mm,引脚共面角 0 至 8 度.该封装无铅\符合 RoHS;适用标准 SOIC-20 焊盘图形与回流焊曲线.同一芯片亦提供 Minidip(TDE1897RDP)和 SIP9(TDE1897RSP)封装,用于通孔与功率端子装配.

引脚配置(SO20)

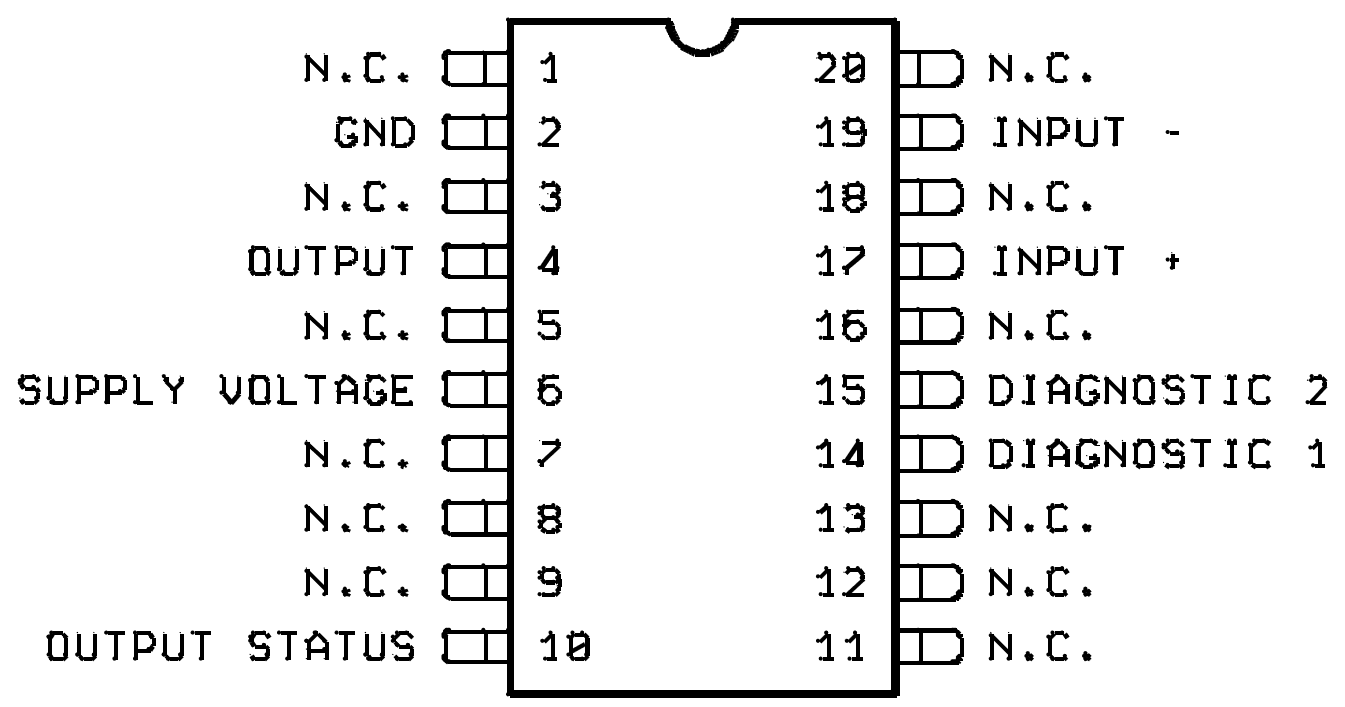

TDE1897RFP 采用 20 引脚 SO20 封装,其中 8 个为功能引脚,其余为空脚.功能引脚(俯视图)如下：

Pin 2 - GND：地 / 功率回流.
Pin 4 - OUTPUT：高边功率输出,接负载.
Pin 6 - SUPPLY VOLTAGE (Vs)：正电源,18V 至 35V.
Pin 10 - OUTPUT STATUS：输出状态指示,可驱动状态 LED.
Pin 14 - DIAGNOSTIC 1：诊断输出 1.
Pin 15 - DIAGNOSTIC 2：诊断输出 2.
Pin 17 - INPUT+ ：差分控制输入,正端.
Pin 19 - INPUT- ：差分控制输入,负端.
Pin 1\3\5\7\8\9\11\12\13\16\18\20 - N.C.：空脚,不连接.

这 8 个功能引脚与 9 引脚 SIP9 版本一一对应.请在器件附近用陶瓷电容将 Vs 与 GND 去耦.布局前请对照下方数据手册图核实确切引脚分配.

可替代型号

下列高边驱动器及封装变体仅供参考.替代前请核实输出电流\供电范围\诊断功能与封装.

型号	品牌	类型	封装	主要特点
TDE1898RFP	ST	0.5A 高边驱动器 / 功率开关	SO20	同一数据手册中的姊妹器件
TDE1897RDP	ST	0.5A 高边驱动器 / 功率开关	Minidip	同一芯片,通孔 DIP
TDE1897RSP	ST	0.5A 高边驱动器 / 功率开关	SIP9	同一芯片,9 引脚 SIP
L9822E	ST	八路串行电磁阀驱动器	PowerSO-20	带 SPI 控制的多通道方案

制造商信息

STMicroelectronics(意法半导体,NYSE: STM) 总部位于瑞士日内瓦,是全球领先的半导体制造商,也是智能功率与工业驱动 IC 的主要供应商.TDE1897R 所采用的 Multipower BCD 工艺率先将模拟控制\逻辑与功率 DMOS 集成于单片之上,奠定了现代智能功率开关的基础.

意法半导体为其高边驱动器与智能功率产品线提供完整的数据手册\应用笔记和长期供货,并在中国设有技术支持中心和授权分销渠道,可快速提供样品与批量交付.

应用领域

功率与负载切换

阻性与灯负载高边切换\LED 指示\分布式电源输出

典型案例：作为受保护的高边开关,TDE1897R 从 24V 电源轨为接地的阻性或灯负载供电;内部限流和热关断使其在浪涌和短路过程中保持安全.

工业自动化

PLC 数字输出\工厂 I/O 模块\过程控制\带故障上报的执行器

典型案例：在 PLC 数字输出通道中,两路诊断输出和开路负载检测使控制器能在通电之前和通电期间确认执行器已连接且状态正常.

继电器与电磁阀驱动

继电器\电磁阀\接触器及其他感性执行器

典型案例：驱动电磁阀时,片上钳位至 -45V 在关断时快速对线圈去磁,缩短释放时间并保护开关,无需外部续流网络.

状态与诊断

状态 LED 指示\CPU 反馈\自检与预测性维护

典型案例：输出状态引脚直接驱动面板 LED,同时诊断输出馈入微控制器,既为操作员提供可视故障指示,也为主机提供数字故障标志.

常见问题

TDE1897RFP 用于什么?

TDE1897RFP 是一款 0.5A 智能高边功率开关,用于从 18V 至 35V 电源驱动接地的工业感性与阻性负载,如继电器\电磁阀\灯和 LED,并带有片上保护与诊断.

TDE1897R 如何处理感性负载?

关断时它将输出钳位至约 -Vs 至 -45V,从而在无需外部续流二极管网络的情况下快速对继电器或电磁阀线圈去磁,提升开关速度.

TDE1897R 提供哪些诊断功能?

它提供两路诊断输出\开路负载检测和一个可驱动状态 LED 的专用输出状态引脚,使微控制器和操作员都能获得负载与故障反馈.

TDE1897RFP 是什么封装\多少引脚?

FP 后缀为 SO20 贴片封装;其 20 个引脚中有 8 个为功能引脚(GND\OUTPUT\Vs\OUTPUT STATUS\两路诊断以及差分 INPUT+/INPUT-),其余为空脚.

免责声明

信息准确性：本页技术规格基于 ST 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.

正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.

技术支持：购买前后均提供免费技术咨询服务.

应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.

TDE1897RFP 规格

规格
常见问题

对比
相关

零件号	TDE1897RFPT	TDE1897RFP
制造商	STMicroelectronics	STMicroelectronics
封装/外壳	20-SOIC (0.295", 7.50mm Width)	20-SOIC (0.295", 7.50mm Width)
系列	-	-
包装	Tape & Reel (TR)	Tube
产品状态	Active	Obsolete
开关类型	General Purpose	General Purpose
输出数量	1	1
输出配置	High Side	High Side
输出类型	N-Channel	N-Channel
接口	On/Off	On/Off
认证	-	-
电压 - 负载	18V ~ 35V	18V ~ 35V
电压 - 供应（Vcc/Vdd）	Not Required	Not Required
输入：输出比	1:1	1:1
电流 - 输出（最大值）	500mA	500mA
导通电阻（典型值）	-	-
等级	-	-
输入类型	Differential	Differential
安装类型	Surface Mount	Surface Mount
工作温度	-25°C ~ 85°C (TA)	-25°C ~ 85°C (TA)
特性	-	-
故障保护	Current Limiting (Fixed), Open Load Detect, Over Temperature, UVLO	Current Limiting (Fixed), Open Load Detect, Over Temperature, UVLO
供应商设备封装	20-SO	20-SO

TDE1897RFP 相关信息

TDE1897RFP 标签
热门搜索

TDE1897RFP
TDE1897RFP PDF
TDE1897RFP 数据表
TDE1897RFP 规格
TDE1897RFP 图片
STMicroelectronics
STMicroelectronics TDE1897RFP
Buy TDE1897RFP
TDE1897RFP 价格
TDE1897RFP 分销商
TDE1897RFP 供应商
TDE1897RFP 批发

以下零件为热门搜索零件电力分配开关、负载驱动器.
