SN65LVDS93BIDGGTQ1 是TI推出的FPD-Link I串行器芯片,负责将应用处理器或显示控制器的28位并行RGB数据(通常为红\绿\蓝各8位,加上控制信号)和I2C控制总线转换为高速串行LVDS(Low Voltage Differential Signaling,低电压差分信号)数据流.通过单一差分对(2根线)传输所有数据,大幅减少显示器与主控板之间的连接线数量,简化线束设计并降低EMI辐射.

该芯片支持最高1.8Gbps的串行数据速率(对应像素时钟最高85MHz),可支持SXGA(1280×1024@60Hz)及以上分辨率显示.内置直流平衡编码确保长时间传输的直流平衡,防止信号直流偏移积累.3.3V单电源供电,典型功耗约500mW,与标准LVDS接收器完全兼容.

典型应用包括：大屏幕LCD面板驱动(笔记本\平板)\汽车信息娱乐系统显示\汽车仪表盘显示器(CAN总线与显示桥接)\工业HMI人机界面和医疗成像显示设备等.

注：详细电气参数请参阅TI官方SN65LVDS93数据手册.如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.

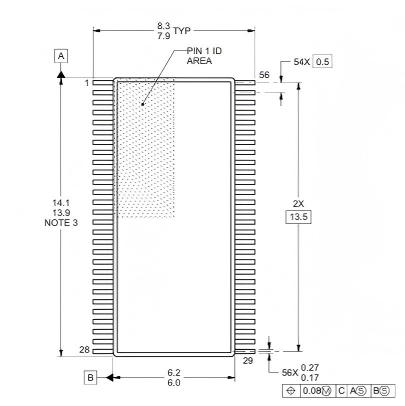

SN65LVDS93BIDGGTQ1 采用 TSSOP-56(Thin Shrink Small Outline Package,56引脚,鸥翼引脚)封装,典型尺寸 14mm×6.1mm×1.2mm,引脚间距0.5mm.TSSOP-56是显示驱动和FPD-Link芯片的标准封装,鸥翼引脚适合SMT贴装和自动光学检测(AOI).

PCB布局建议：LVDS差分走线应严格控制100Ω特性阻抗(微带线设计),走线尽量短且等长(差分对内延迟差<5ps)以减少时序偏斜;输入端并行RGB数据走线应等长控制,保持数据窗口对齐;电源引脚就近放置0.1μF去耦电容;LVDS输出端串联放置0.1μF隔直电容以去除直流偏置.

SN65LVDS93BIDGGTQ1的TSSOP-56封装共56个引脚,主要引脚功能定义如下：

• 引脚1-4 - D[0]-D[3](I2C数据)：I2C串行数据接口引脚,连接至主控芯片的I2C总线.用于传输显示器的配置和初始化命令(如亮度\对比度\伽马曲线等).需要上拉电阻(通常4.7kΩ).
• 引脚5-8 - C[0]-C[3](时钟/控制)：时钟输入和显示控制信号引脚,包括像素时钟(Pixel Clock)和水平/垂直同步信号(HSYNC/VSYNC).像素时钟频率决定串行输出速率(1像素=28位串行数据).
• 引脚9-36 - R[0]-R[7]/G[0]-G[7]/B[0]-B[7](RGB数据)：24位RGB并行数据输入引脚(红\绿\蓝各8位),接收来自应用处理器的显示数据.走线应等长以保持数据窗口对齐.
• 引脚37-38 - TXOUT+/-(LVDS串行输出)：LVDS高速串行数据差分输出引脚,是FPD-Link的核心输出.连接至显示器侧LVDS接收器的差分输入对,应使用100Ω差分阻抗的同轴或柔性电缆.
• 引脚39 - VCC(电源)：3.3V主电源输入引脚.建议就近放置0.1μF和1μF去耦电容组合,以滤除电源纹波和瞬态电流.
• 引脚40 - GND(地)：芯片接地引脚,应与PCB地平面良好连接.

以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\安全算法兼容性和软件API差异.

选型提示：FPD-Link串行器选型重点：支持的分辨率和像素时钟(SXGA vs WXGA);接口类型(FPD-Link I vs II vs III);是否需要I2C反向通道(用于触摸屏等反馈);电源架构(单电源 vs 支持同轴供电).SN65LVDS93系列是成熟稳定的工业和汽车级方案.

德州仪器 Texas Instruments(NASDAQ: TXN),总部位于美国德克萨斯州达拉斯,是全球最大的模拟半导体公司之一.TI在显示接口芯片领域拥有完整的产品线,从FPD-Link到LVDS到eDP(嵌入式DisplayPort)全面覆盖.TI的FPD-Link系列(DS90UB\SN65LVDS等)是汽车信息娱乐系统和工业显示的事实标准,被全球主要汽车OEM和Tier 1供应商广泛采用.

SN65LVDS93BIDGGTQ1属于TI的专业视频接口产品线,AEC-Q1认证,专为汽车信息娱乐和仪表盘显示系统设计.TI提供完整的参考设计\IBIS模型和布局指南,帮助工程师快速完成显示接口设计.
