产品详情
RHRG75120 - onsemi 1200V 75A 超快恢复整流二极管(TO-247-2L)
RHRG75120 是 onsemi(原 Fairchild 飞兆半导体)推出的 1200V\75A 超快软恢复整流二极管,反向恢复时间 100ns,具备雪崩能量额定,正向压降低至 3.2V.采用氮化硅钝化离子注入外延平面工艺,封装为坚固的 TO-247-2L,专为开关电源\PFC 升压级及功率开关电路中的续流与钳位应用而设计.
产品介绍
RHRG75120 是一款 1200V / 75A 超快整流二极管,针对软恢复特性与极短的反向恢复时间进行了优化.在满载 75A 正向电流(di/dt = 100A/µs)下典型反向恢复时间 trr 仅约 100ns,可显著降低硬开关拓扑中的开关损耗与反向恢复振铃;软恢复特性则抑制电气噪声\减轻配套开关管的应力.
凭借 1200V 重复反向电压与 75A 平均整流正向电流(TC = 42°C,20kHz 方波),RHRG75120 适合在较高压开关电源\Boost PFC 预调整级\逆变器及电机驱动缓冲电路中作续流钳位二极管和输出整流二极管.其雪崩能量额定(EAVL = 50mJ)为瞬态过压事件提供了额外的鲁棒性.
该器件采用 JEDEC TO-247-2L(TO-247AC 双引脚)通孔封装,阴极与安装散热片相连以高效传热,符合 RoHS / 无铅要求.
专家技术见解
1200V 硬开关整流为何选择 RHRG75120?
- 超快 100ns 软恢复降低开关损耗：短而软的反向恢复同时降低二极管自身关断损耗与对管开通损耗,并减少恢复振铃带来的 EMI--这在高频 Boost PFC 与逆变桥臂中尤为关键.
- 1200V / 75A 加雪崩额定带来余量：1200V 阻断电压适配 800V 直流母线与三相整流轨,50mJ 雪崩能量额定使二极管在许多设计中无需外部缓冲即可承受非钳位感性瞬态.
- TO-247-2L 阴极散热片简化热设计：阴极接散热片的结构与 0.8°C/W 的结到壳热阻,使额定 190W 的器件在固定到散热器后运行温度更低,支撑持续 75A 工作.
核心优势
1200V 重复峰值\工作及直流阻断电压,适配 800V 级直流母线与三相整流轨,余量充足.
75A 平均整流正向电流,配合 150A 重复浪涌与 500A 非重复浪涌,胜任高强度续流与整流工况.
75A 下典型 trr 约 100ns 且软恢复,最大限度降低硬开关变换器的开关损耗\振铃与 EMI.
50mJ 雪崩能量额定,提升对非钳位感性瞬态的耐受能力,增强系统可靠性.
规格参数
| 参数 | 数值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | 超快软恢复整流二极管 | onsemi / Fairchild |
| 重复峰值反向电压 (VRRM) | 1200 V | = VRWM = VR(直流阻断) |
| 平均整流正向电流 (IF(AV)) | 75 A | TC = 42°C,20kHz 方波 |
| 重复峰值浪涌电流 (IFRM) | 150 A | 方波,20kHz |
| 非重复浪涌电流 (IFSM) | 500 A | 半波,单相,60Hz |
| 正向压降 (VF) | 3.2 V(最大) | IF = 75A,25°C(150°C 时约 2.6V) |
| 反向漏电流 (IR) | 250 µA(最大) | VR = 1200V,25°C |
| 反向恢复时间 (trr) | 100 ns(最大) | IF = 75A,di/dt = 100A/µs |
| 功耗 (PD) | 190 W | TC = 25°C |
| 雪崩能量 (EAVL) | 50 mJ | |
| 热阻 (RθJC) | 0.8 °C/W | 结到壳 |
| 工作 / 存储温度 (TJ, TSTG) | -65 °C ~ +175 °C | |
| 封装 | TO-247-2L(TO-247AC) | 阴极接散热片,无铅 / RoHS |
注：完整电气参数与曲线请参阅 onsemi RHRG75120 官方数据手册.规格如有变更恕不另行通知,最终设计前请自行核实所有参数.

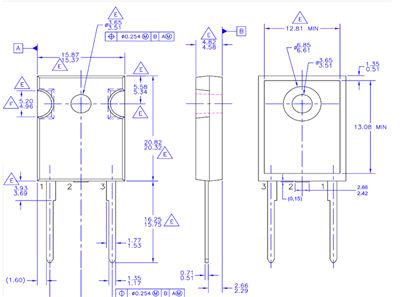

封装信息
RHRG75120 采用 JEDEC TO-247-2L(TO-247AC,双引脚)通孔功率封装.阴极与封装背面的金属安装散热片相连,结到壳热阻低至 0.8°C/W,可高效将热量传导至散热器.
凭借 190W 功耗额定以及散热片孔的(可绝缘)安装方式,TO-247-2L 封装可在严苛功率电路中支撑该器件的持续 75A 正向电流与高浪涌额定.封装无铅且符合 RoHS.

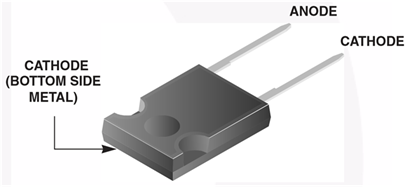

引脚配置与极性
RHRG75120 为两端整流二极管(阳极 Anode 与阴极 Cathode).安装时请注意极性：
- 阳极 (A)：正向导通时的正端,为两根封装引脚之一.
- 阴极 (K)：正向导通时的负端.在 TO-247-2L 上,阴极与封装背面的金属安装散热片在内部相连,因此散热片侧金属处于阴极电位--若散热器需保持其它电位,请做绝缘处理.
正向偏置时电流由阳极流向阴极;反向偏置(阴极相对阳极为正)时可阻断高达 1200V.
替代型号
以下 1200V 级超快 / 快恢复整流二极管供选型参考.选用替代前,请就反向电压\正向电流\反向恢复时间\封装与热额定与您的设计逐项核对.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| RHRG30120 | onsemi | 超快整流 / 1200V / 30A | TO-247-2L | 同系列,电流额定较低 30A |
| ISL9R3060G2 | onsemi | 超快整流 / 600V / 30A | TO-220 | 600V 级,较低电压超快二极管 |
| STTH75L12 | STMicroelectronics | 超快整流 / 1200V / 75A | TO-247 | 同档 1200V/75A Turbo 超快二极管 |
| FFH75H120 | onsemi | 超快整流 / 1200V / 75A | TO-247 | 功能相近的 1200V/75A 超快二极管 |
制造商信息
onsemi(安森美,纳斯达克代码：ON)总部位于美国亚利桑那州斯科茨代尔,是功率与传感半导体的领先供应商.RHRG75120 源自 Fairchild Semiconductor(飞兆半导体),飞兆并入 onsemi 后,该器件仍作为 onsemi 超快整流二极管产品线的一员,面向开关功率应用.
onsemi 在全球设有技术支持中心与分销渠道,为其整流与功率分立器件系列提供数据手册\SPICE 模型与应用笔记,支持快速选型导入与批量生产.
应用领域
常见问题
RHRG75120 用于什么场合?
RHRG75120 是 1200V 75A 超快整流二极管,用作开关电源\PFC 级\逆变器及功率开关电路中的续流\钳位或升压二极管.
TO-247-2L 上哪一端是阴极?
阴极与 TO-247-2L 封装背面的金属安装散热片在内部相连,因此散热片侧金属处于阴极电位.
RHRG75120 可以用其它型号替代吗?
需在反向电压\正向电流\反向恢复时间\封装与热额定与原型号逐项核对后方可替代.可参见替代型号表中的 1200V 级候选.
免责声明
信息准确性：本页技术规格基于 onsemi 官方数据手册.我们力求信息准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考.是否适用于特定应用,应由设计工程师根据实际系统需求自行验证.
RHRG75120 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- onsemi
- 系列:
- -
- 封装/外壳:
- TO-247-2
- 包装:
- Tube
- 产品状态:
- Obsolete
- 技术:
- Avalanche
- 电压 - 直流反向 (Vr)（最大值）:
- 1200 V
- 电压 - 正向 (Vf)（最大值）@ If:
- 3.2 V @ 75 A
- 速度:
- Fast Recovery =< 500ns, > 200mA (Io)
- 反向恢复时间 (trr):
- 100 ns
- 电流 - 反向漏电 @ Vr:
- 250 µA @ 1200 V
- 电容 @ Vr, F:
- -
- 电流 - 平均整流（Io）:
- 75A
- 等级:
- -
- 认证:
- -
- 安装类型:
- Through Hole
- 供应商设备封装:
- TO-247-2
- 工作温度 - 结点:
- -65°C ~ 175°C
- 分类:
- 单个二极管
1. 如何在深圳市富聪科技有限公司上订购RHRG75120?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证RHRG75120来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对RHRG75120进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括RHRG75120在内的产品;我们比任何其他客户都更关注RHRG75120产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. RHRG75120显示的价格和库存准确吗?
RHRG75120的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. RHRG75120的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的RHRG75120出现问题,只有在满足以下所有条件时,我们才接受RHRG75120的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在RHRG75120交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如RHRG75120引脚图\RHRG75120数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
| 零件号 | RHRG75120 |
| 制造商 | onsemi |
| 系列 | - |
| 封装/外壳 | TO-247-2 |
| 包装 | Tube |
| 产品状态 | Obsolete |
| 技术 | Avalanche |
| 电压 - 直流反向 (Vr)（最大值） | 1200 V |
| 电压 - 正向 (Vf)（最大值）@ If | 3.2 V @ 75 A |
| 速度 | Fast Recovery =< 500ns, > 200mA (Io) |
| 反向恢复时间 (trr) | 100 ns |
| 电流 - 反向漏电 @ Vr | 250 µA @ 1200 V |
| 电容 @ Vr, F | - |
| 电流 - 平均整流（Io） | 75A |
| 等级 | - |
| 认证 | - |
| 安装类型 | Through Hole |
| 供应商设备封装 | TO-247-2 |
| 工作温度 - 结点 | -65°C ~ 175°C |
