Microchip Technology PIC32MZ2048EFG144-I/PL
- 零件号:
- PIC32MZ2048EFG144-I/PL
- 制造商:
- Microchip Technology
- 分类:
- 微控制器
- 封装:
- 144-LQFP
PIC32MZ2048EFG144-I/PL.pdf- 描述:
- IC MCU 32BIT 2MB FLASH 144LQFP
- 数量:
单价:￥158.666900
总价:￥158.666900
- 支付方式:
- 配送方式:
库存:2,200
发送询价，我们会立即回复.
有现货 : 2,200
| 数量 | 单价 | 总价 |
| 1+ | ￥158.666900 | ￥158.666900 |
| 1000+ | ￥113.333500 | ￥113,333.500000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对PIC32MZ2048EFG144-I/PL进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
PIC32MZ2048EFG144-I/PL - Microchip 32位微控制器(MIPS32 / 200MHz / TQFP-144 / MIP DSI / USB OTG)
PIC32MZ2048EFG144-I/PL 是微芯科技PIC32MZ系列高性能32位微控制器,采用MIPS32 microAptiv内核,主频高达200MHz,内置2MB Flash和512KB SRAM,是目前性能最强的PIC32微控制器之一.
该芯片内置丰富的通信接口：USB OTG(全速/高速)\10/100M以太网MAC(EMAC)\
产品介绍
PIC32MZ2048EFG144-I/PL 是微芯科技PIC32MZ系列高性能32位微控制器,采用MIPS32 microAptiv内核,主频高达200MHz,内置2MB Flash和512KB SRAM,是目前性能最强的PIC32微控制器之一.
该芯片内置丰富的通信接口：USB OTG(全速/高速)\10/100M以太网MAC(EMAC)\双CAN 2.0b控制器\6路UART\4路SPI\4路I2C,可同时连接多种外设和网络.更重要的是,它支持MIP DSI显示串行接口,可直接驱动WVGA及以上分辨率的TFT LCD,无需外部显示控制器芯片.
PIC32MZ2048EFG144采用TQFP-144封装(24x24mm,0.5mm引脚间距),工作电压3.0V~3.6V(3.3V标准),工作温度-40C~+85C.配合MPLAB Harmony 3软件框架和MPLAB X IDE,开发效率高,生态完善.
专家技术洞察
选用该型号时应结合官方数据手册核对封装\引脚\工作限制和应用说明.量产前还需要确认降额设计\PCB布局和认证要求.
本页面将产品说明\规格参数\封装信息\应用场景和相关型号集中到统一结构中,便于工程选型和SEO检索.最终设计仍应以官方数据手册为准.
核心优势
高性能MIPS32 M-Class内核,高效处理复杂算法和实时操作系统
原生支持MIP DSI协议,直接驱动TFT LCD,无需外部显示控制器
USB OTG + 以太网MAC + 双CAN + 6路UART + 4路SPI + 4路I2C
大容量嵌入式存储,支持大型固件和本地数据缓存
详细规格
| 参数 | 数值 | 备注 |
|---|---|---|
| 器件类型 | 32位微控制器 | PIC32MZ嵌入式控制器 |
| 制造商 | Microchip | 高性能MIPS微控制器专家 |
| 内核 | MIPS32 microAptiv | 200MHz主频 |
| 工作电压 | 3.0V ~ 3.6V | 3.3V单电源 |
| Flash | 2MB | 自举程序+主程序 |
| SRAM | 512KB | 高性能SRAM |
| 封装 | TQFP-144 | 24x24mm,0.5mm引脚间距 |
| 显示接口 | MIP DSI | WVGA+分辨率支持 |
| 通信接口 | USB OTG/HS + ETH + CAN*2 + UART*6 | 全接口集成 |
| 工作温度 | -40C ~ +85C | 工业温度范围 |

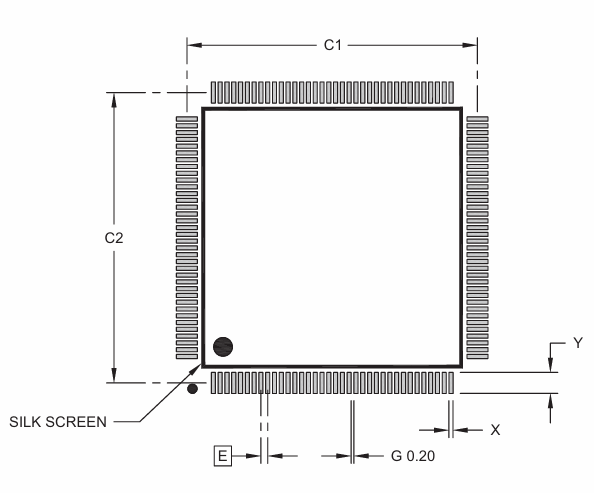

封装信息
PIC32MZ2048EFG144-I/PL 采用 TQFP-144封装(Thin Quad Flat Pack,24x24mm,引脚间距0.5mm).方形扁平封装,鸥翼型引脚四面排列,适合标准SMT贴片工艺.引脚数量144,引脚密度较高,PCB布局时建议使用4层板以优化布线.
封装底部带有大面积散热焊盘(EPAD),建议通过热过孔阵列连接PCB地平面以增强散热.由于封装引脚间距仅0.5mm,焊接时推荐使用回流焊工艺,并控制好温度曲线,避免桥连.

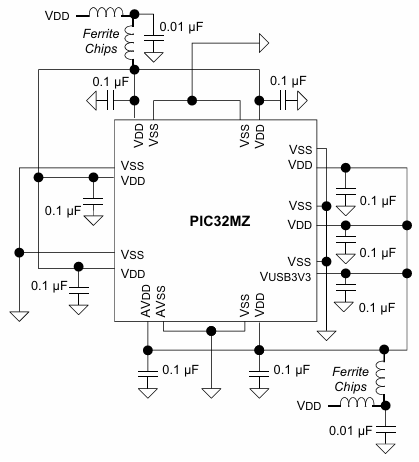

引脚定义
- VCAP(引脚)：内核供电滤波：专用内核电压滤波引脚.必须在VCAP引脚与地之间连接10uF电解电容(引脚型)和100nF陶瓷电容并联,作为内核稳压器的滤波网络.此引脚不得悬空.
- RA0~RA15(A端口)：通用IO：16位双向GPIO端口A,通过TRISA寄存器配置方向.每个引脚可复用为UART/SPI/I2C等外设功能.
- RB0~RB15(B端口)：复用功能IO：16位双向GPIO端口B,每个引脚支持多达3个外设复用功能,包括UART\计时器\外部中断等.
- RC0~RC15(C端口)：高速IO：16位GPIO端口C,高驱动能力引脚,适用于驱动LED或大型LCD.
- USB DM/DP(引脚)：USB OTG数据线：USB OTG全速/高速数据线D-和D+.需要连接1.5kΩ上拉电阻(ID resistor)到DP引脚以识别设备类型.
- ETXCLK/ERXCLK(引脚)：以太网时钟：以太网MII接口的参考时钟和管理数据I/O.连接至外部以太网PHY芯片(如LAN8720A)的相应引脚.
替代型号
以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\封装兼容性和软件API差异.
| 型号 | 品牌 | 类型 | 封装 | 核心特点 |
|---|---|---|---|---|
| PIC32MZ2048EFH144-I/PT | Microchip | 32位MCU | TQFP-144 | PIC32MZ同系列H版本(高速外设),引脚兼容,适用于需要高速USB的应用 |
| STM32F407VGT6 | ST | 32位MCU | LQFP-100 | ST Cortex-M4方案,168MHz更高主频,LQFP-100封装与TQFP-144引脚不兼容 |
| ATSAME54P20A-AT | Microchip | 32位MCU | TQFP-64 | Microchip ARM Cortex-M4方案,同系列产品,低功耗版本 |
| MK64FN1M0VLL12 | NXP | 32位MCU | LQFP-100 | NXP Kinetis K60系列,150MHz主频,支持FlexBus外扩总线 |
| LPC4078FBD208 | NXP | 32位MCU | LQFP-208 | NXP LPC4000系列,120MHz,LQFP-208封装更大,接口更丰富 |
封装对比
| 型号 | 封装 | 引脚 | 兼容性 | 结论 |
|---|---|---|---|---|
| PIC32MZ2048EFG144-I/PL(主型) | TQFP-144 | 144 | - | Direct substitute |
| PIC32MZ2048EFH144-I/PT | TQFP-144 | 144 | Pin-compatible | Direct substitute |
| STM32F407VGT6 | LQFP-100 | 100 | Different | Functional reference only |
| ATSAME54P20A-AT | TQFP-64 | 64 | Different | Functional reference only |
制造商信息
微芯科技(Microchip Technology Inc., NASDAQ: MCHP)的微控制器产品线覆盖从8位PIC到32位PIC32MZ的全系列解决方案.PIC32MZ系列是微芯科技性能最高的32位微控制器系列,采用MIPS32 microAptiv内核,主频高达200MHz,内置丰富通信接口和显示驱动能力,专为工业控制\医疗设备和物联网边缘计算设计.
微芯科技提供完整的开发生态：MPLAB X IDE集成开发环境\Harmony 3软件框架\丰富的驱动库和应用示例,配合PICkit和ICD系列调试器,帮助工程师快速完成产品开发.
应用领域
常见问题
PIC32MZ2048EFG144-I_PL 主要用于什么场景?
PIC32MZ2048EFG144-I_PL 可根据制造商数据手册中的功能和限制用于相应电子设计.
PIC32MZ2048EFG144-I_PL 可以直接替代其他型号吗?
只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.
最终参数应该在哪里确认?
请以制造商官方数据手册和最新订购资料为最终依据.
免责声明
信息准确性：本页所列技术规格基于微芯科技官方数据手册(DS60001320H).我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.
产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.
技术支持：购前购后均提供免费技术咨询服务.
应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.
PIC32MZ2048EFG144-I/PL 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Microchip Technology
- 封装/外壳:
- 144-LQFP
- 系列:
- PIC® 32MZ
- 包装:
- Tray
- 产品状态:
- Active
- 可编程:
- Not Verified
- 核心处理器:
- MIPS32® M-Class
- 速度:
- 200MHz
- 连接性:
- EBI/EMI, Ethernet, I2C, PMP, SPI, SQI, UART/USART, USB OTG
- 外设:
- Brown-out Detect/Reset, DMA, I2S, POR, PWM, WDT
- 等级:
- -
- I/O 数量:
- 120
- 程序存储器大小:
- 2MB (2M x 8)
- 核心大小:
- 32-Bit Single-Core
- 程序存储器类型:
- FLASH
- EEPROM 大小:
- -
- 工作温度:
- -40°C ~ 85°C (TA)
- RAM 大小:
- 512K x 8
- 认证:
- -
- 振荡器类型:
- Internal
- 电压 - 供应（Vcc/Vdd）:
- 2.1V ~ 3.6V
- 数据转换器:
- A/D 48x12b
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 分类:
- 微控制器
1. 如何在深圳市富聪科技有限公司上订购PIC32MZ2048EFG144-I/PL?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证PIC32MZ2048EFG144-I/PL来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对PIC32MZ2048EFG144-I/PL进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括PIC32MZ2048EFG144-I/PL在内的产品;我们比任何其他客户都更关注PIC32MZ2048EFG144-I/PL产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. PIC32MZ2048EFG144-I/PL显示的价格和库存准确吗?
PIC32MZ2048EFG144-I/PL的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. PIC32MZ2048EFG144-I/PL的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的PIC32MZ2048EFG144-I/PL出现问题,只有在满足以下所有条件时,我们才接受PIC32MZ2048EFG144-I/PL的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在PIC32MZ2048EFG144-I/PL交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如PIC32MZ2048EFG144-I/PL引脚图\PIC32MZ2048EFG144-I/PL数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
 |
|
|
 |
| 零件号 | PIC32MZ2048EFG144-I/PL | PIC32MZ2048EFG144-I/PH | PIC32MZ2048EFG144-E/PL | PIC32MZ2048EFG144-E/PH | PIC32MZ2048EFG144-E/JWX |
| 制造商 | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology | Microchip Technology |
| 封装/外壳 | 144-LQFP | 144-TQFP | 144-LQFP | 144-TQFP | 144-TFBGA |
| 系列 | PIC® 32MZ | PIC® 32MZ | PIC® 32MZ | PIC® 32MZ | PIC® 32MZ |
| 包装 | Tray | Tray | Tray | Tray | Tray |
| 产品状态 | Active | Active | Active | Active | Active |
| 可编程 | Not Verified | Not Verified | Not Verified | Not Verified | Not Verified |
| 核心处理器 | MIPS32® M-Class | MIPS32® M-Class | MIPS32® M-Class | MIPS32® M-Class | MIPS32® M-Class |
| 速度 | 200MHz | 200MHz | 180MHz | 180MHz | 180MHz |
| 连接性 | EBI/EMI, Ethernet, I2C, PMP, SPI, SQI, UART/USART, USB OTG | EBI/EMI, Ethernet, I2C, PMP, SPI, SQI, UART/USART, USB OTG | EBI/EMI, Ethernet, I2C, PMP, SPI, SQI, UART/USART, USB OTG | EBI/EMI, Ethernet, I2C, PMP, SPI, SQI, UART/USART, USB OTG | EBI/EMI, Ethernet, I2C, PMP, SPI, SQI, UART/USART, USB OTG |
| 外设 | Brown-out Detect/Reset, DMA, I2S, POR, PWM, WDT | Brown-out Detect/Reset, DMA, I2S, POR, PWM, WDT | Brown-out Detect/Reset, DMA, I2S, POR, PWM, WDT | Brown-out Detect/Reset, DMA, I2S, POR, PWM, WDT | Brown-out Detect/Reset, DMA, I2S, POR, PWM, WDT |
| 等级 | - | - | Automotive | Automotive | Automotive |
| I/O 数量 | 120 | 120 | 120 | 120 | 120 |
| 程序存储器大小 | 2MB (2M x 8) | 2MB (2M x 8) | 2MB (2M x 8) | 2MB (2M x 8) | 2MB (2M x 8) |
| 核心大小 | 32-Bit Single-Core | 32-Bit Single-Core | 32-Bit Single-Core | 32-Bit Single-Core | 32-Bit Single-Core |
| 程序存储器类型 | FLASH | FLASH | FLASH | FLASH | FLASH |
| EEPROM 大小 | - | - | - | - | - |
| 工作温度 | -40°C ~ 85°C (TA) | -40°C ~ 85°C (TA) | -40°C ~ 125°C (TA) | -40°C ~ 125°C (TA) | -40°C ~ 125°C (TA) |
| RAM 大小 | 512K x 8 | 512K x 8 | 512K x 8 | 512K x 8 | 512K x 8 |
| 认证 | - | - | AEC-Q100 | AEC-Q100 | AEC-Q100 |
| 振荡器类型 | Internal | Internal | Internal | Internal | Internal |
| 电压 - 供应（Vcc/Vdd） | 2.1V ~ 3.6V | 2.1V ~ 3.6V | 2.1V ~ 3.6V | 2.1V ~ 3.6V | 2.1V ~ 3.6V |
| 数据转换器 | A/D 48x12b | A/D 48x12b | A/D 48x12b | A/D 48x12b | A/D 48x12b |
| 安装类型 | Surface Mount | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 供应商设备封装 |
