DS1990A 是 Dallas Semiconductor(现经 Maxim 归入 Analog Devices)的一款序列号 iButton--装在硬币状不锈钢罐里的 1-Wire 身份器件.DS1990A-F5+ 是符合 RoHS 的 F5 金属罐版本,带凸缘\能自对准卡入夹持座.把它贴到 1-Wire 读取器上,就返回一个保证唯一的号码--一把坚固的电子"钥匙"或标签.

它的内容是一个 64 位激光 ROM:8 位家族码 01h 标识它是序列号器件,48 位序列号对每一颗出厂的器件都唯一,8 位 CRC 让主机校验读取.超过 281 万亿种组合,48 位字段永不重复,所以 DS1990A 无需编程--身份在制造时固定\不可更改.

通信用单数据触点上的 1-Wire 协议:主机发复位脉冲,iButton 以存在脉冲应答,然后 ROM 命令--Read ROM\Match ROM\Search ROM\Skip ROM--传输 64 位值.电源由数据线寄生取得(无电池\无 VCC 脚),多个 iButton 可共享一条多点总线,各自以唯一号码被找到.不锈钢罐耐触点磨损,适合手持和户外读取器.

注： 数值取自 Dallas/Maxim DS1990A 数据手册.在确定设计前,请将每项参数与最新官方文档核对.

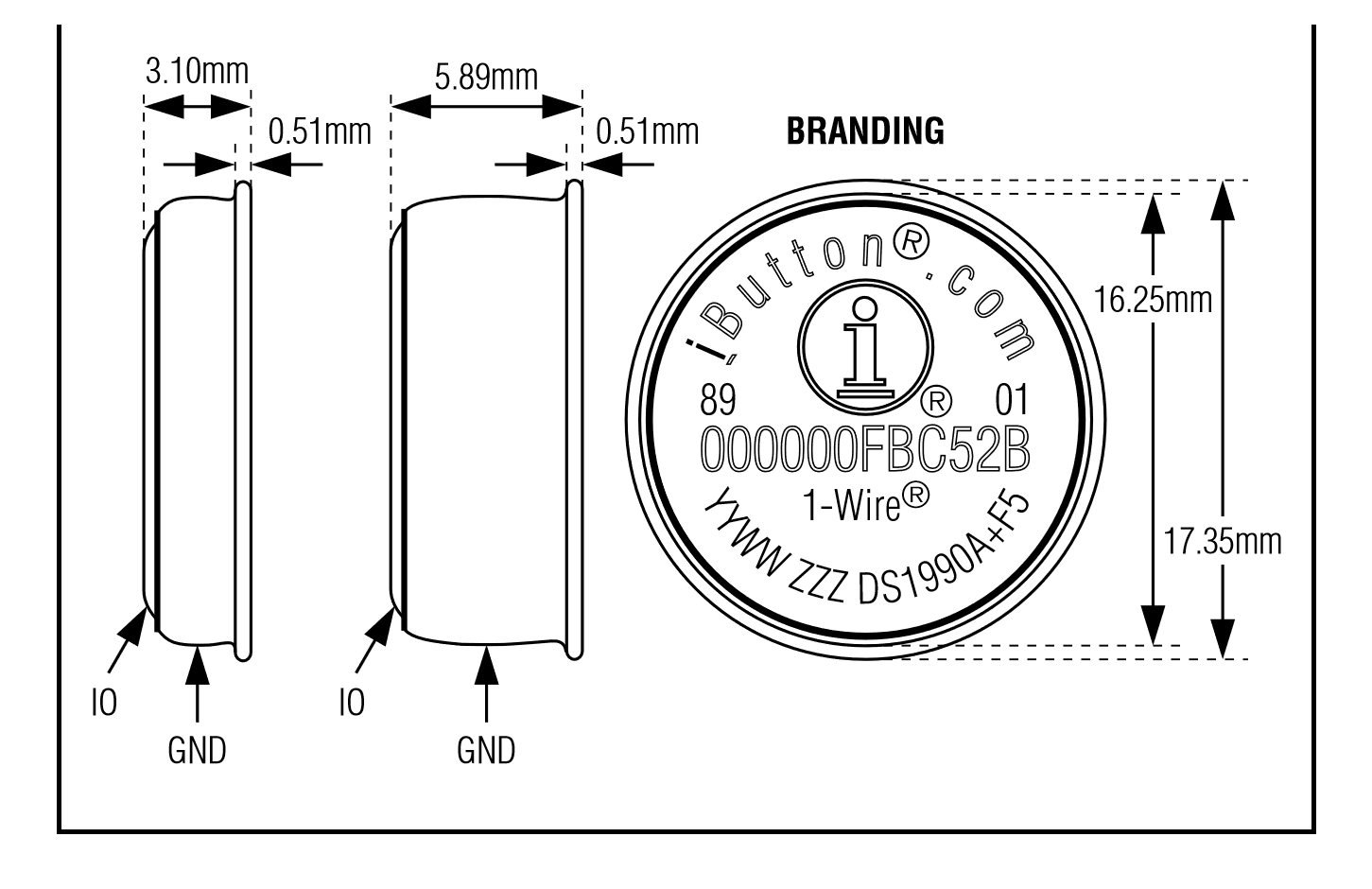

DS1990A-F5+ 采用 F5 金属罐(MicroCan)--16mm 不锈钢硬币罐(总高 17.35mm,接触面 16.25mm,厚 5.89mm),带凸缘("F5")能自对准\卡入夹持座;"+" 表示符合 RoHS 的无铅表面处理.同一裸片也提供 F3 罐(无凸缘).盖形成 IO 触点(1-Wire 数据),底形成 GND--弹簧读取器同时接触两者.罐面激光打标 iButton 标志\1-Wire 标记和型号.封装尺寸与触点分配见下图.

📄 完整规格请参阅 Dallas/Maxim DS1990A 官方数据手册.

iButton 没有常规引脚--只有两个罐触点和一个固定 ROM:

• 盖 - IO: 1-Wire 数据线(传送复位/存在和所有 ROM 命令;为器件寄生供电).
• 底 / 凸缘 - GND: 地回路,通过罐的金属边缘.
• 64 位 ROM: 8 位家族码(01h) + 48 位序列号 + 8 位 CRC,激光设定\只读.

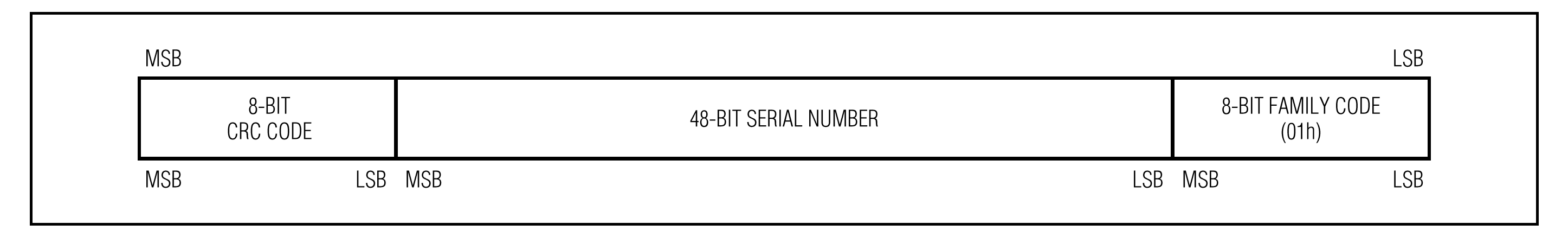

64 位 ROM 布局(CRC / 序列号 / 家族码)见下图.

下列是我司在库的相关 Dallas/Maxim 1-Wire 序列号器件.它们并非都可直接替换;替换前请核对封装\功能和接口.

选型提示： 需要坚固的接触读取令牌时用 DS1990A-F5;F3 是同款的无凸缘罐.DS1992L 在同罐里加可写存储器.需要 64 位 ROM 的板载硅等效件时,DS2401(TO-92/SOIC)和 DS2411(SOT-223)是焊接而非触碰.

Dallas Semiconductor(现经 Maxim Integrated 归入亚德诺半导体 Analog Devices)开创了 iButton 系列--封在坚固钢罐里的 1-Wire 器件.DS1990A 是元祖的序列号 iButton,为电子钥匙和标签给每颗器件一个保证唯一的 64 位身份.

该器件以完整的数据手册表征,以及关于 ROM 命令\CRC 校验和读取器设计的 1-Wire 应用说明来支撑--这些细节决定现场识别的可靠性.
