Analog Devices Inc./Maxim Integrated ICM7555ISA+T
- 零件号:
- ICM7555ISA+T
- 分类:
- 可编程定时器与振荡器
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
ICM7555ISA+T.pdf
- 描述:
- IC OSC SGL TIMER 500KHZ 8-SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:7,618
发送询价，我们会立即回复.
有现货 : 7,618
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对ICM7555ISA+T进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
ICM7555ISA+T - Maxim ICM7555 CMOS 通用定时器(555 型),2-18V,8-SOIC | ICM7555
ICM7555ISA+T 是 Maxim ICM7555 CMOS 通用定时器的无铅\编带卷盘\8 引脚 SOIC\工业级(-55℃ 至 +125℃)版本--与标准 555 引脚兼容的低功耗 CMOS RC 定时器. 它在 2V 至 18V 下无稳态/单稳态工作,仅消耗约 60µA(相比双极性 555 的毫安级),达到 500kHz+,并给出无电流尖峰的 CMOS 轨到轨输出. 作为 NE555 封装的直接替换,它适合电池\低功耗的计时\振荡器和脉冲生成.(ICM7556 是双定时器版本.)
产品介绍
ICM7555 是 Maxim(原 Intersil)的一款业界标准 555 定时器的 CMOS 版本.它保留熟悉的 555 引脚排布和计时公式,但用 CMOS 工艺,因此电源电流小得多\能跑更高频率\给出干净的轨到轨输出.ICM7555ISA+T 是 8 引脚 SOIC\工业温度(-55℃ 至 +125℃)\无铅\编带卷盘版本.
它工作在两种经典 555 模式:单稳态(单次触发,脉宽 t = 1.1 RAC)和无稳态(自由振荡,对称输出时 f ≈ 1/(1.4 RC)).电源范围宽达 2V 至 18V,5V 下典型电源电流仅约 60µA--约为双极性 555 的千分之一--适合电池供电设计.
因为是 CMOS,高阻抗的阈值和触发输入几乎不取电流,可用更大的计时电阻(和更小的电容),输出无双极性 555 的大电源电流尖峰地轨到轨翻转.保证最高振荡频率为 500kHz(无稳态).器件与标准 555 引脚兼容,可作为低功耗\更高频的升级直接放入现有 555 设计.
专家技术见解
什么时候选 ICM7555 而非 NE555?
- 电池/低功耗: ~60µA 对毫安.纽扣电池上的长时间定时器和振荡器,CMOS 件完胜.
- 更大 R\更小 C: 高阻抗 CMOS 输入允许兆欧级计时电阻,用小而便宜的电容实现长周期\漏电误差也小.
- 干净电源: 翻转时无贯通电流尖峰=电源噪声大减--混合信号板上重要.输出轨到轨,直接驱动 CMOS/TTL.
核心优势
~60µA 电源电流--约双极性 555 的 1/1000;电池设计理想之选.
2V 至 18V 无稳态/单稳态;保证 500kHz,高于双极性 555.
CMOS 输出无电流尖峰地轨到轨;驱动 CMOS/TTL,低电源噪声.
标准 555 引脚排布--直接放入现有设计;ICM7556 是双定时器版.
规格参数
| 参数 | 值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | CMOS 通用定时器(555) | 单个(ICM7556 = 双) |
| 制造商 | Maxim(Intersil) | ICM7555 |
| 模式 | 单稳态 / 无稳态 | t = 1.1 RAC ; f ≈ 1/(1.4 RC) |
| 电源电压 | 2V 至 18V | I 级:全温 3V 至 18V |
| 电源电流 | ~60µA(典型,V+=5V) | 18V 时 ~120µA |
| 最高频率 | 500kHz(保证) | 无稳态;典型至 ~1MHz |
| 输出 | CMOS 轨到轨 | 无电流尖峰;驱动 2 个 TTL 负载 |
| 计时误差 | ~2%(典型) | 初始精度 |
| 555 兼容性 | 引脚兼容 | GND/TRIG/OUT/RST/CV/THR/DIS/V+ |
| 工作温度 | -55℃ 至 +125℃ | "I" 级(ICM7555ISA) |
| 封装 | 8 引脚 SOIC(SO-8) | 代号 S8\21-0041 |
| 订货型号 | ICM7555ISA+T | 8-SOIC,无铅,编带卷盘 |
注： 数值取自 Maxim/Intersil ICM7555-ICM7556 数据手册.在确定设计前,请将每项参数与最新官方文档核对.
封装信息
ICM7555ISA+T 采用 8 引脚 SOIC(150mil,封装代号 S8);"+" 表示符合 RoHS 的无铅表面处理,"T" 表示编带卷盘包装.把计时电阻和电容放在 THRESHOLD/TRIGGER/DISCHARGE 脚近旁,在器件近旁把 V+ 旁路到 GND,并用小电容把 CONTROL VOLTAGE 脚对地去耦以增强抗噪.封装外形与第 1 脚方向见下图.
📄 完整规格请参阅 Maxim/Intersil ICM7555-ICM7556 官方数据手册.

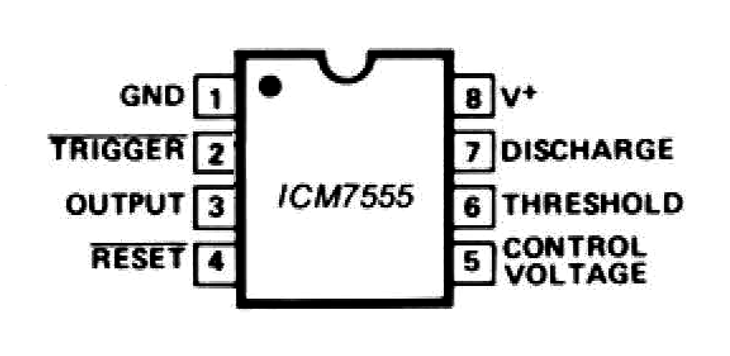

引脚配置
8 引脚 SOIC 采用标准 555 引脚排布:
- 第 1 脚 - GND: 地.
- 第 2 脚 - TRIGGER(触发): 触发输入(启动计时,低于 1/3 V+ 时有效).
- 第 3 脚 - OUTPUT(输出): CMOS 轨到轨输出.
- 第 4 脚 - RESET(复位): 低有效复位(强制输出为低).
- 第 5 脚 - CONTROL VOLTAGE(控制电压): 设定阈值/触发基准(不用时对 GND 旁路).
- 第 6 脚 - THRESHOLD(阈值): 阈值输入(达 2/3 V+ 时结束区间).
- 第 7 脚 - DISCHARGE(放电): 计时电容的开漏放电.
- 第 8 脚 - V+: 电源(2V 至 18V).
第 1 脚在下图标出;这是标准 555 引脚分配.
替代与相关型号
下列是我司在库的相关 555 型定时器.替换前请核对通道数\工艺(CMOS vs 双极性)和电源.
| 型号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| ICM7556 | Maxim/Intersil | 双 CMOS 555 定时器 | 14-SOIC | 两个定时器(ICM7555 双胞胎) |
| LMC555 | TI | CMOS 555 定时器 | 8-SOIC | CMOS,类似低功耗 |
| TLC555 | TI | CMOS 555 定时器 | 8-SOIC | CMOS,至 ~2MHz |
| NE555 | 双极性 | 标准双极性 555 定时器 | 8-SOIC/DIP | 原版双极性,电流更高 |
选型提示： 要低功耗 CMOS 单 555 用 ICM7555;ICM7556 是双定时器版.LMC555 和 TLC555 是 TI 的 CMOS 555 等效品.NE555 是原版双极性 555--驱动力更高但电源电流和开关尖峰大得多.
制造商信息
Maxim Integrated(现为 亚德诺半导体 Analog Devices 一部分;ICM7555 原属 Intersil)把这款 CMOS 555 作为对经典双极性定时器的低功耗直接替换升级提供.ICM7555 保留标准 555 的引脚排布和行为,同时降低电源电流和开关噪声.
该器件以完整的数据手册表征,以及关于无稳态/单稳态设计\计时元件选择\控制电压用法的应用说明来支撑--这些细节决定精确\低功耗的计时.
应用领域
常见问题
ICM7555ISA+T 是做什么的?
它是 555 定时器的 CMOS 版本:单个低功耗通用定时器,在 2-18V 无稳态/单稳态工作,~60µA,轨到轨 CMOS 输出达 500kHz,与标准 555 引脚兼容,封装为 8 引脚 SOIC.
它和 NE555 有何不同?
引脚和计时公式相同,但用 CMOS 而非双极性:电源电流约低 1000 倍(~60µA)\频率更高\轨到轨输出\无开关电流尖峰.可放入 NE555 插座作低功耗升级.
有双定时器版本吗?
有--ICM7556 是 14 引脚封装的双(两个定时器)版本;这里的 ICM7555 是单定时器.
它需要什么电源?
宽 2V 至 18V(工业级在全温度范围规定 3V 至 18V),所以可用于大多数电池和逻辑电源轨.
免责声明
信息准确性： 本页规格基于 Maxim/Intersil ICM7555-ICM7556 官方数据手册.我们力求信息准确完整,但参数可能随产品改版而变化,因此设计工程师应在最终设计前将所有数值与最新官方文档核对.
产品真伪保证： 我们供应的所有元件均为原厂正品,具备完整的物料可追溯性.
技术支持： 免费提供售前与售后技术咨询.
应用提示： 本页仅供参考.是否适用于特定应用,应由设计工程师根据实际系统要求确认.
