Analog Devices Inc./Maxim Integrated DS1708TESA+T&R
- 零件号:
- DS1708TESA+T&R
- 分类:
- 监控器
- 封装:
- 8-SOIC (0.154", 3.90mm Width)
- 数据表:
-
DS1708TESA+T&R.pdf
- 描述:
- IC SUPERVISOR 1 CHANNEL 8SOIC
- 数量:
单价:￥0.000000
总价:￥0.000000
- 支付方式:
- 配送方式:
库存:2,500
发送询价，我们会立即回复.
有现货 : 2,500
| 数量 | 单价 | 总价 |
| 0+ | ￥0.000000 | ￥0.000000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对DS1708TESA+T&R进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
DS1708TESA+T&R - Maxim/Dallas DS1708 微处理器监控,复位 + 按钮 + NMI,双复位输出,SOIC-8 | DS1708
DS1708TESA+T&R 是 Dallas/Maxim DS1708 微处理器监控芯片的无铅\编带卷盘\8 引脚 SOIC 版本,MAX707/MAX708 引脚兼容. 它把电源与精确复位阈值比较("T" 档针对 3.3V 轨\~3.08V 阈值),驱动两种极性的复位--高有效 RST 和低有效 /RST--并在 VCC 恢复后再保持 205ms. 它增加去抖的按钮复位(/PBRST)\独立的电压感测输入 IN 和 /NMI(不可屏蔽中断)输出,无需外部元件,适用于 3.3V 嵌入式系统\计算机\控制器和仪表.
产品介绍
DS1708 是 Dallas Semiconductor(现经 Maxim 归入 Analog Devices)的一款微处理器监控芯片,监控系统电源并强制有序复位,还带有独立电压感测输入和不可屏蔽中断的额外灵活性.DS1708TESA+T&R 是编带卷盘的 8 引脚 SOIC 版本;与业界标准 MAX707/MAX708 在 8 引脚 SOIC 和 DIP 上引脚兼容.
它的核心职责是 上电与欠压复位.DS1708 把 VCC 与工厂修调的阈值比较;本料号的 "T" 档针对 3.3V 轨\~3.08V 阈值(3.00V 至 3.15V).当 VCC 跌破阈值,两路复位输出都有效,并在 VCC 回归后再保持约 205ms(130-285ms),使处理器从稳定轨重启.对小型监控芯片少见地提供两种极性:RST(第 8 脚,高有效)和 /RST(第 7 脚,低有效),都是推挽.
另两个输入增加灵活性.去抖的按钮复位 /PBRST(第 1 脚,内部 ~40kΩ 上拉)让前面板按钮强制复位;独立的电压感测输入 IN(第 4 脚)驱动 /NMI 输出(第 5 脚),使第二条电源轨或掉电分压可独立于主复位向处理器报警.该器件在 -40～+85°C 下约 60µA,无需外部元件;同一裸片提供 8 引脚 DIP\SOIC 和 µSOP,并有针对 3.3V/5V 轨的阈值档.
专家技术见解
DS1708 与单纯复位芯片有何不同,怎么接线?
- 把档位匹配电源轨: 本 "T" 料号针对 3.3V(~3.08V 阈值).其它 DS1708 档覆盖 5V(无后缀,~4.40V)和更紧/更宽窗口--把阈值放在 CPU 最低工作电压之上.
- 用好两路复位输出: RST(高有效)和 /RST(低有效)一起驱动,所以同一颗器件无需反相器即可驱动高有效和低有效复位输入.
- IN/NMI 是第二道防护: 把另一条轨(或原始输入)的分压接到 IN;/NMI 先于主复位触发,给处理器一个保存状态的不可屏蔽警告./PBRST 的按钮在芯片内去抖.
核心优势
"T" 档监控 3.3V 轨,在 ~3.08V(3.00-3.15V)以下发出复位.
高有效 RST 和低有效 /RST 一起驱动,适配任意 CPU 复位极性,无需反相器.
去抖 /PBRST 输入和 IN 驱动的 /NMI 中断,提供提前的掉电警告.
在 8 引脚 SOIC/DIP 与 MAX707/MAX708 引脚兼容;约 60µA,无需外部元件.
规格参数
| 参数 | 值 | 条件 / 备注 |
|---|---|---|
| 器件类型 | µP 监控芯片 | 复位 + 按钮 + NMI |
| 制造商 | Dallas / Maxim(ADI) | DS1708 |
| 复位阈值("T" 档) | 3.00 / 3.08 / 3.15V | 3.3V 轨,10% |
| 电源电压 (VCC) | 1.0V 至 5.5V | RESET 在 VCC = 1V 仍有效 |
| 供电电流 (ICC) | 60µA 最大 | 3.6V 以下 50µA |
| 复位有效时间 | 130 / 205 / 285 ms | tRPU / tRPD |
| 复位输出 | RST(高有效)+ /RST(低有效) | 推挽,两路都驱动 |
| 按钮 (/PBRST) | 低有效,去抖 | 内部 ~40kΩ 上拉 |
| NMI / 感测 | IN 输入驱动 /NMI 输出 | 独立电压感测 |
| 看门狗 | 无 | 仅电源监控 + NMI |
| 工作温度 | -40 至 +85°C | 工业级("E") |
| 封装 | 8 引脚 SOIC (150 mil) | 另有 DIP\µSOP |
| 订货型号 | DS1708TESA+T&R | SOIC-8,无铅,编带卷盘 |
注： 数值取自 Dallas/Maxim DS1708 数据手册.阈值由档位后缀决定--本 "T" 料号针对 3.3V(~3.08V);在确定设计前,请将每项参数与最新官方文档核对.
封装信息
DS1708TESA+T&R 采用 8 引脚 SOIC(150 mil,"SA");"+" 表示符合 RoHS 的无铅表面处理,"T&R" 表示编带卷盘包装."T" 表示 3.3V 阈值档,"E" 表示工业温度范围.同一颗 DS1708 裸片也提供 8 引脚 DIP 和 µSOP.把监控芯片放在处理器的 VCC 和复位脚附近,复位走线保持短,若用 /NMI 感测功能则把分压接到 IN.封装尺寸与第 1 脚方向见下图.
📄 完整规格请参阅 Dallas/Maxim DS1708 官方数据手册.

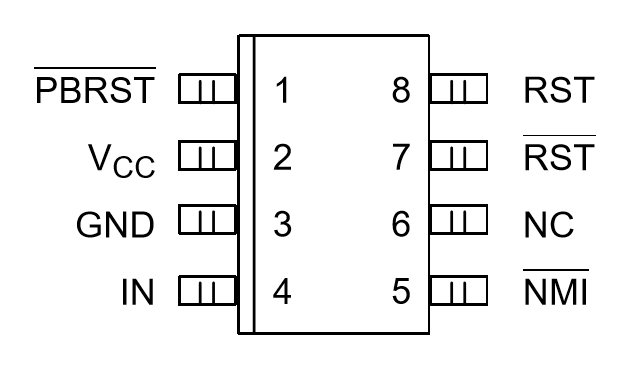

引脚与信号定义
8 引脚 SOIC 引出电源\复位\按钮和 NMI 功能:
- 第 1 脚 - /PBRST: 按钮复位输入,低有效,去抖(内部 ~40kΩ 上拉).
- 第 2 脚 - VCC: 电源(与复位阈值比较监控).
- 第 3 脚 - GND: 地.
- 第 4 脚 - IN: /NMI 比较器的电压感测输入.
- 第 5 脚 - /NMI: 不可屏蔽中断输出,低有效.
- 第 6 脚 - NC: 空脚.
- 第 7 脚 - /RST: 复位输出,低有效(推挽).
- 第 8 脚 - RST: 复位输出,高有效(推挽).
8 引脚 SOIC 的物理引脚编号请参见下方封装图.
替代与相关型号
下列是我司在库的相关 Dallas/Maxim 监控与复位 IC.它们并非都可直接替换;替换前请核对阈值\复位极性和引脚排布.
| 型号 | 品牌 | 类型 / 主要差异 | 封装 | 备注 |
|---|---|---|---|---|
| DS1706EPA | Maxim/Dallas | µP 监控 + 按钮 | 8-DIP | 相关监控系列 |
| DS1812-10 | Maxim/Dallas | 带按钮的 EconoReset | SOT-223/TO-92 | 3 脚复位 + /MR |
| DS1818-10 | Maxim/Dallas | EconoReset,按钮,3.3V | SOT-223/TO-92 | 3 脚 3.3V 复位 |
| MAX708CPA | Maxim | µP 监控(兼容) | 8-DIP | 引脚兼容的参考器件 |
| DS1233-10 | Maxim/Dallas | 简单 EconoReset | SOT-223/TO-92 | 仅复位,无 NMI |
选型提示： 需要双极性复位\去抖按钮和独立 /NMI 感测于一颗 8 脚器件时用 DS1708;它可插入 MAX707/MAX708 插座.DS1706 是相关的 8 脚监控;只要简单 3 脚复位(无 NMI)时 DS1812/DS1818 或 DS1233 更小.把阈值档匹配你的 3.3V 或 5V 轨.
制造商信息
Dallas Semiconductor(现经 Maxim Integrated 归入亚德诺半导体 Analog Devices)构建了广泛的微处理器监控电路产品线.DS1708 把精确复位与双极性输出\去抖按钮和独立 NMI 感测结合,与广泛使用的 MAX707/MAX708 引脚兼容.
该器件以完整的数据手册表征,以及关于阈值档位\NMI 感测和复位接口的应用说明来支撑--这些细节决定系统能否挺过欠压并干净重启.
应用领域
常见问题
DS1708TESA+T&R 是做什么的?
它是微处理器监控芯片,当 VCC 跌破阈值时发出复位("T" 档针对 3.3V\~3.08V),带高有效 RST 和低有效 /RST\去抖按钮复位和独立 /NMI 感测,封装为 8 引脚 SOIC.MAX707/MAX708 引脚兼容.
复位阈值是多少?
本 "T" 档针对 3.3V 轨\~3.08V 阈值(3.00-3.15V).其它 DS1708 档覆盖 5V(~4.40V)和其它窗口;后缀决定阈值.
/NMI / IN 是什么功能?
IN 脚(4)驱动一个比较器,独立于主复位驱动 /NMI 输出(5).把 IN 接到第二条轨或原始输入的分压上,/NMI 就能在故障来临前警告 µP.
与 MAX708 兼容吗?
是.DS1708 在 8 引脚 SOIC 和 DIP 与 MAX707/MAX708 引脚兼容,带双复位输出和按钮输入.
免责声明
信息准确性： 本页规格基于 Dallas/Maxim DS1708 官方数据手册.我们力求信息准确完整,但参数可能随产品改版而变化,因此设计工程师应在最终设计前将所有数值与最新官方文档核对.
产品真伪保证： 我们供应的所有元件均为原厂正品,具备完整的物料可追溯性.
技术支持： 免费提供售前与售后技术咨询.
应用提示： 本页仅供参考.是否适用于特定应用,应由设计工程师根据实际系统要求确认.
