Microchip Technology 24LC256T-I/SN

对比

零件号:: 24LC256T-I/SN

制造商:: Microchip Technology

分类:: 存储器

封装:: 8-SOIC (0.154", 3.90mm Width)

数据表:: 24LC256T-I/SN.pdf

描述:: IC EEPROM 256KBIT I2C 8SOIC

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥2.893100

总价:￥2.893100

支付方式:

配送方式:

库存:9,900

发送询价，我们会立即回复.

有现货 : 9,900

数量	单价	总价
1+	￥2.893100	￥2.893100
3300+	￥2.066400	￥6,819.120000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对24LC256T-I/SN进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

24LC256T-I/SN - 微芯科技 256Kb I2C串行EEPROM(SOIC-8)

24LC256T-I/SN 是微芯科技(Microchip Technology)推出的256Kb(32KB)I2C接口串行EEPROM存储器, 支持 2.5V~5.5V 宽电压范围,400kHz高速I2C兼容,工作温度 -40°C~+85°C, 采用紧凑 SOIC-8 封装,广泛用于参数存储\配置数据保存和校准数据存储等应用场景.

产品介绍

24LC256T-I/SN 是Microchip 24LC系列I2C串行EEPROM的成员,存储容量256Kb(32K×8bit),通过两线制I2C接口进行数据读写,支持400kHz高速通信,兼容标准100kHz I2C总线.

器件支持2.5V至5.5V宽电压范围,可兼容3.3V和5V逻辑系统,并支持硬件写保护功能(WP引脚),防止意外改写存储内容.256Kb大容量存储空间可保存设备配置参数\校准数据\序列号和日志记录等非易失性信息,数据保持时间超过200年,写入次数耐受达100万次以上.

采用标准SOIC-8封装,引脚定义简洁,与业界通用的24C系列EEPROM引脚兼容,便于设计替换和供应链管理.I后缀表示工业级温度范围(-40°C至+85°C),T后缀表示卷带包装选项--这是Microchip编号系统中两个独立的后缀标识.

专家技术洞察

24LC256在嵌入式系统参数存储方案中有哪些设计优势?

256Kb大容量覆盖复杂系统参数存储需求：32KB存储空间可保存多组配置参数集(如不同工作模式的参数表)\设备校准系数(多轴传感器标定数据)\生产序列号和制造日期信息,以及运行日志缓冲区,无需额外NOR Flash即可满足大多数嵌入式系统的参数存储需求
2.5V低电压支持3.3V/5V系统直接共轨设计：2.5V最低工作电压使其可直接与3.3V和5V MCU共用电源轨,简化电源架构,在电池供电的物联网传感器节点中实现参数非易失性存储而几乎不增加功耗预算
硬件写保护+软件分页管理保障数据安全：WP引脚硬件写保护可在设备配置阶段锁定Bootloader区域,防止运行时误操作破坏关键参数;结合存储器的页面写入机制(64字节/页)和软件均衡写入算法,可有效延长EEPROM使用寿命

核心优势

256Kb 大容量存储

32KB存储空间,可存储配置参数\校准数据\序列号和日志等非易失性信息.

2.5V~5.5V 宽电压

宽电压范围兼容3.3V和5V系统,2.5V最低工作电压支持主流MCU共轨设计.

400kHz I2C 高速

支持标准100kHz和高速400kHz I2C通信,兼容主流MCU的I2C外设.

硬件写保护

WP引脚支持硬件写保护,防止关键数据被意外改写,保障系统安全性.

详细规格

参数	数值	条件 / 备注
存储容量	256Kb(32K×8bit)	256Kbit
接口	I2C(两线制)	SCL / SDA
通信频率	100kHz / 400kHz	标准/高速模式
电源电压	2.5V ~ 5.5V	宽电压单电源
写入时间	5ms(最大)	页面写入周期
页大小	64字节	页面写入模式
写入耐受次数	100万次以上	典型值
数据保持时间	超过200年	@ 25°C
写保护	硬件WP引脚	可锁定部分或全部区域
器件地址	1010xxx(A2/A1/A0引脚可设)	I2C总线地址可配置
封装	SOIC-8	标准引脚间距1.27mm
工作温度	-40°C ~ +85°C	工业级(I后缀)

注：详细电气参数\I2C时序和封装尺寸请参阅Microchip官方24LC256数据手册.设计工程师应在最终设计前验证所有参数.

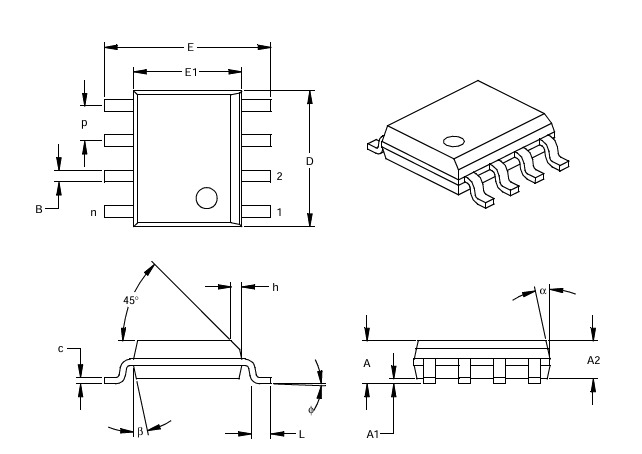

封装信息

24LC256T-I/SN 采用标准 SOIC-8(Small Outline Integrated Circuit,8引脚小外形封装),引脚间距1.27mm,封装宽度约3.9mm,长度约4.9mm.SOIC-8封装是业界最通用的IC封装形式之一,与大多数MCU和Scaler的EEPROM接口完全兼容,便于直接替换和供应链管理.

封装底部无引脚,四面鸥翼引脚结构确保良好的焊接可靠性,适合标准回流焊工艺.WP引脚内置上拉电阻,不连接时默认写保护关闭(可写入).

引脚定义(SOIC-8)

24LC256T-I/SN的SOIC-8封装共8个引脚,引脚定义如下(俯视图,左侧缺口标记向左)：

引脚1 - A0：器件地址选择引脚.可接地或接高电平,与A1/A2共同构成3位I2C地址设置,最多可在同一I2C总线上级联8片24LC256.
引脚2 - A1：器件地址选择引脚.同A0,用于I2C总线地址配置.
引脚3 - A2：器件地址选择引脚.同A0,用于I2C总线地址配置,支持多器件级联.
引脚4 - VSS(GND)：芯片接地引脚.接系统地.
引脚5 - SDA：I2C数据引脚.开漏输出,需外部上拉电阻(典型4.7kΩ~10kΩ).
引脚6 - SCL：I2C时钟引脚.输入,上升沿触发数据采样,下降沿数据更新.
引脚7 - WP：写保护控制引脚.接高电平时保护整个存储器;接地时允许读写.内置上拉电阻.
引脚8 - VCC：芯片电源引脚(2.5V~5.5V).建议在VCC引脚附近就近放置0.1μF去耦电容.

替代型号

以下替代型号可供参考.如需选用,使用前请验证通信接口\供电电压\存储容量和封装兼容性.

型号	品牌	类型	封装	核心特点
24LC256-I/SN	Microchip	256Kb I2C EEPROM	SOIC-8	同型号无T后缀版本,商业温度
CAT24C256WI-GT3	ON Semiconductor	256Kb I2C EEPROM	SOIC-8 / TSSOP-8	256Kb,I2C,3.3V/5V,RoHS
BR24G256FJ-3AE2	ROHM	256Kb I2C EEPROM	SOIC-8 / SOPJ-8	ROHM方案,2.5V~5.5V
M24C256-FMC6TG	STMicroelectronics	256Kb I2C EEPROM	TSSOP-8 / SOIC-8	ST方案,2.5V~5.5V,AEC-Q100
AT24C256C-SSHL-T	Microchip	256Kb I2C EEPROM	SOIC-8	AT前缀,256Kb,3.3V/5V

选型提示：选型时重点关注：存储容量是否满足需求(256Kb足够大多数参数存储);工作温度范围(I后缀支持-40°C~+85°C);I2C地址是否与其他器件冲突;WP引脚功能是否与系统需求匹配.

制造商信息

微芯科技(Microchip Technology Inc. / NASDAQ: MCHP),总部位于美国亚利桑那州钱德勒,是全球领先的微控制器\混合信号\模拟和Flash-IP解决方案供应商.Microchip的串行EEPROM产品线(24AA/24LC/24FC系列)涵盖1Kb至1Mb多种容量,支持I2C\SPI和 microwire接口,以高可靠性和极具竞争力的价格广泛应用于汽车电子\工业控制和消费电子领域.

Microchip的EEPROM产品全部在内部工厂制造,具备完整的车规级(AEC-Q100/Q200)和医疗级认证版本.Microchip还提供免费的MPLAB Code Configurator和参考设计,简化EEPROM接口驱动程序开发.24LC256以其稳定的供货\长期供货保证和成熟的生态系统,是嵌入式参数存储的首选器件之一.

应用领域

工业控制

用于控制板\嵌入式模块\工厂设备和维修平台,前提是数据手册限制与电路需求匹配.

示例： 24LC256T-I_SN should be evaluated against the official datasheet before use in this application class.

电源管理

在参数核验后,可支持电子设计中的稳压\保护\转换或信号链功能.

示例： 24LC256T-I_SN should be evaluated against the official datasheet before use in this application class.

汽车电子

在封装\额定值和可靠性要求经过确认后,可用于汽车电子或维护平台评估.

示例： 24LC256T-I_SN should be evaluated against the official datasheet before use in this application class.

消费电子

适用于小型电子产品\配件和现场替换设计,尤其适合需要稳定供应和明确封装数据的场景.

示例： 24LC256T-I_SN should be evaluated against the official datasheet before use in this application class.

常见问题

24LC256T-I_SN 主要用于什么场景?

24LC256T-I_SN 可根据制造商数据手册中的功能和限制用于相应电子设计.

24LC256T-I_SN 可以直接替代其他型号吗?

只有在确认封装\引脚\电气参数以及软件或电路兼容性后才能替代.

最终参数应该在哪里确认?

请以制造商官方数据手册和最新订购资料为最终依据.

免责声明

信息准确性：本页所列技术规格基于Microchip官方数据手册.我方努力确保信息准确完整,但因产品改进,规格如有变更,恕不另行通知.设计工程师应在最终设计前验证所有参数.

产品正品保证：我方保证所售产品均为原厂正品,提供完整的物料可追溯性.

技术支持：购前购后均提供免费技术咨询服务.

应用说明：本产品页面仅供参考.是否适合特定应用,应由设计工程师根据实际系统需求自行验证.

24LC256T-I/SN 规格

规格
常见问题

对比
相关

零件号	24LC256T-I/SN	24LC256T-I/SM	24LC256T-I/MS	24LC256T-I/ST	24LC256T-E/SN
制造商	Microchip Technology	Microchip Technology	Microchip Technology	Microchip Technology	Microchip Technology
系列	-	-	-	-	-
封装/外壳	8-SOIC (0.154", 3.90mm Width)	8-SOIC (0.209", 5.30mm Width)	8-TSSOP, 8-MSOP (0.118", 3.00mm Width)	8-TSSOP (0.173", 4.40mm Width)	8-SOIC (0.154", 3.90mm Width)
包装	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)
产品状态	Active	Active	Active	Active	Active
可编程	Verified	Verified	Not Verified	Verified	Verified
存储类型	Non-Volatile	Non-Volatile	Non-Volatile	Non-Volatile	Non-Volatile
技术	EEPROM	EEPROM	EEPROM	EEPROM	EEPROM
存储容量	256Kbit	256Kbit	256Kbit	256Kbit	256Kbit
存储组织	32K x 8	32K x 8	32K x 8	32K x 8	32K x 8
供应商设备封装	8-SOIC	8-SOIJ	8-MSOP	8-TSSOP	8-SOIC
存储接口	I2C	I2C	I2C	I2C	I2C
时钟频率	400 kHz	400 kHz	400 kHz	400 kHz	400 kHz
存储格式	EEPROM	EEPROM	EEPROM	EEPROM	EEPROM
写周期时间 - 字，页	5ms	5ms	5ms	5ms	5ms
访问时间	900 ns	900 ns	900 ns	900 ns	900 ns
安装类型	Surface Mount	Surface Mount	Surface Mount	Surface Mount	Surface Mount
电压 - 电源	2.5V ~ 5.5V	2.5V ~ 5.5V	2.5V ~ 5.5V	2.5V ~ 5.5V	2.5V ~ 5.5V
认证	-	-	-	-	-
工作温度	-40°C ~ 85°C (TA)	-40°C ~ 85°C (TA)	-40°C ~ 85°C (TA)	-40°C ~ 85°C (TA)	-40°C ~ 125°C (TA)
等级	-	-	-	-	-
