Texas Instruments 1P1G126QDRYRQ1

对比

零件号:: 1P1G126QDRYRQ1

制造商:: Texas Instruments

分类:: 缓冲器，驱动器，接收器，收发器

封装:: 6-UFDFN

数据表:: 1P1G126QDRYRQ1.pdf

描述:: IC BUFFER NON-INVERT 5.5V 6SON

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:2,097

发送询价，我们会立即回复.

有现货 : 2,097

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对1P1G126QDRYRQ1进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

1P1G126QDRYRQ1 (Texas Instruments SN74LVC1G126-Q1) - 超小型SON(DRY)封装高电平有效3态总线缓冲器

1P1G126QDRYRQ1 是 Texas Instruments SN74LVC1G126-Q1 单路3态总线缓冲器的 InFortune 订购代码,具备高电平有效输出使能,采用最小封装：DRY 6引脚 SON(约1.45 mm × 1.00 mm,高度0.55 mm).使能高时驱动 Y = A,使能低时为高阻态,工作电压 1.65 V 至 5.5 V,具备 5.5 V 耐压输入,提供 ±24 mA 驱动,并支持 I_off 带电插拔保护 — 在板卡面积受限时首选的全套车规(-Q1)缓冲器.

产品介绍

SN74LVC1G126-Q1 是一款具备高电平有效输出使能的单路3态总线缓冲器：OE 为高时输出跟随输入(Y = A),OE 为低时切换至高阻态.该订购选项将上述功能集成于 DRY (SON) 封装中 — 这是能够承载完整单门电路的最小6引脚无引脚封装之一 — 专为面积紧张但仍需要干净\门控总线访问及高真值使能逻辑的板卡设计.

电气性能毫无妥协.输入具备 5.5 V 耐压,输出摆至 V_CC,因此器件能以强劲的 ±24 mA 驱动实现干净的电平下变换,I_off 局部掉电电路仍支持带电插拔和反向驱动保护.“-Q1” 车规认证(−40 °C 至 +125 °C)适用,静态电流约 10 µA.

高电平有效使能是与 SN74LVC1G125(低电平有效)的唯一逻辑区别.选择 '126 可让天然的高真值授权或选择信号直接使能缓冲器,无需控制路径上的反相器 — 在板卡面积本就紧张时尤为实用.

专家技术洞察

在最小封装中选用高电平有效缓冲器：

使能极性消除粘合逻辑：高真值使能信号可直接驱动 '126;在该位置使用低电平有效的 '125 则需要反相器 — 这正是选择 SON 时想要节省的额外面积.
SON 布局规范：无引脚6引脚封装(其中一个引脚为NC)节省面积和Z向高度,但需要受控的焊盘图案和钢网;依据封装图纸构建焊盘,NC引脚保持悬空.
相同芯片,相同额定值：5.5 V 耐压\±24 mA 驱动\I_off 和 AEC-Q100 等级与 SOT-23 选项完全相同 — SON 的选择纯属机械考量.

主要优势

高电平有效使能,超小型SON

约1.45 mm × 1.00 mm 无引脚SON中的高真值3态使能 — 板卡面积受限时的完整缓冲器解决方案.

5.5 V 耐压电平下变换

任意 V_CC 下输入耐压至5.5 V;输出至 V_CC,以 ±24 mA 驱动实现干净的5 V→3.3 V/1.8 V 电平转换.

I_off 带电插拔保护

局部掉电时保持I/O为Hi-Z,在带电热插拔期间保护在线总线.

车规认证(-Q1),低功耗

AEC-Q100 1级(−40 °C 至 +125 °C),静态电流约10 µA.

技术规格

参数	值	条件 / 备注
器件类型	单路3态总线缓冲器 / 线驱动器	单通道;LVC系列
制造商	Texas Instruments	SN74LVC1G126-Q1(数据手册 SCES467D)
逻辑功能	OE = H 时 Y = A;OE = L 时 Hi-Z	高电平有效输出使能
车规认证	AEC-Q100 1级(−40 °C 至 +125 °C)	通过车规应用认证
电源电压(V_CC)	1.65 V 至 5.5 V	1.5 V 以下可保持数据
输入耐压	最高5.5 V	A 和 OE 可接受高于 V_CC 的电压
输出驱动(I_OH/I_OL)	3.3 V 时 ±24 mA	1.65 V 时低至 ±4 mA
传播延迟(t_pd)	3.3 V 时最大5.8 ns	5 V 时最大4.5 ns
使能 / 禁止时间	t_en 5.8 ns / t_dis 6.0 ns 最大值	3.3 V 时 OE→Y
I_off(局部掉电)	±10 µA 最大值	带电插拔 / 反向驱动保护
静态电流(I_CC)	10 µA 最大值	全 V_CC 范围
输入电容(C_i)	典型值4 pF	V_CC = 3.3 V
ESD(HBM / CDM)	±2000 V / ±1000 V	AEC Q100-002 / Q100-011
工作温度(T_A)	−40 °C 至 +125 °C	1级
封装	6引脚 SON(DRY)	≈ 1.45 mm × 1.00 mm,高度0.55 mm;1个NC引脚

备注：数值来自 Texas Instruments SN74LVC1G126-Q1 数据手册(SCES467D).在确定设计前,请对照最新数据手册核实所有参数.

封装信息

该订购选项采用 DRY 封装 — 6引脚 SON(无引脚),尺寸约为 1.45 mm × 1.00 mm,最大高度 0.55 mm.以 SOT-23 易检查的引脚为代价,换取最小的板卡面积和Z向高度.相同的高电平有效缓冲器芯片也以 DBV(SOT-23)形式供应,适用于对空间要求不那么严苛的设计.

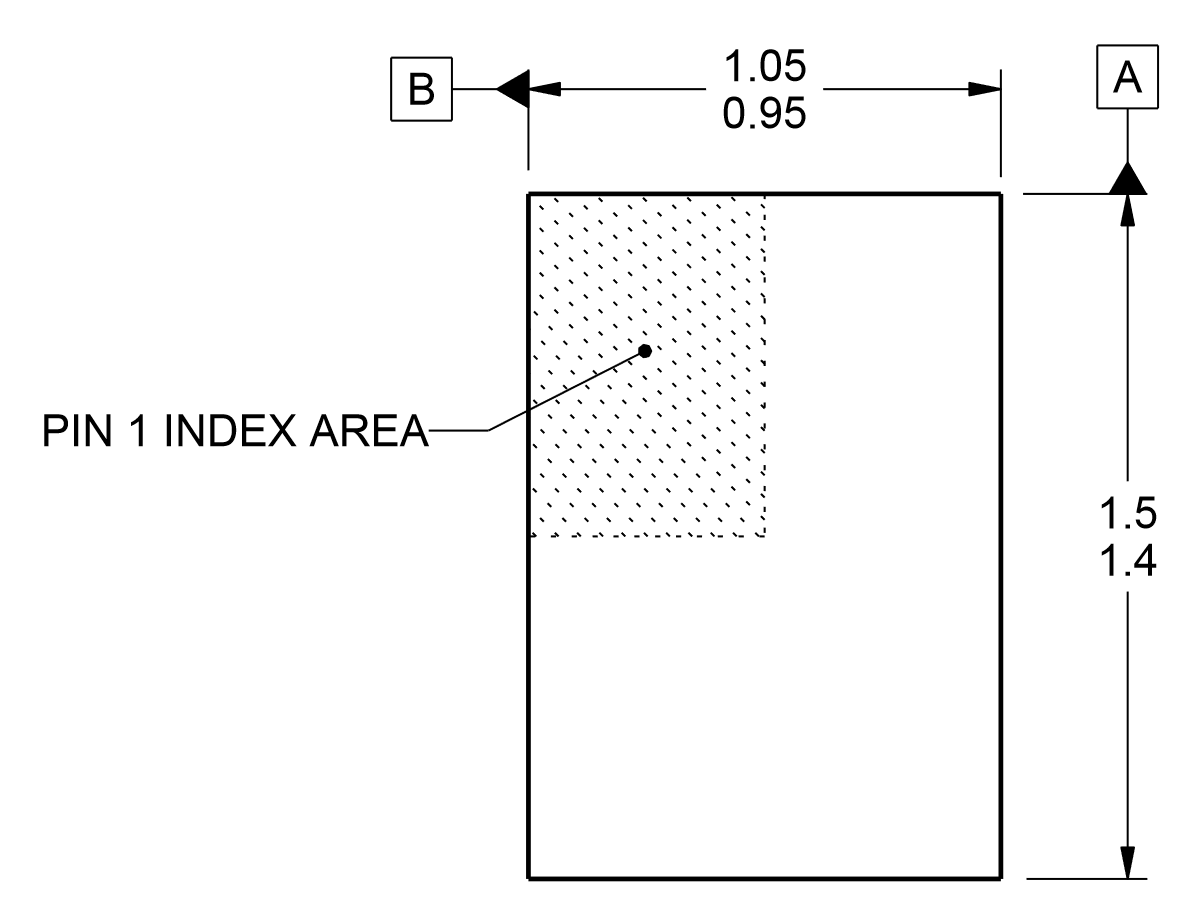

请使用下方的尺寸图构建 SON 焊盘图案和钢网 — 底面端接器件对焊盘设计和回流焊接敏感.

引脚配置(6 引脚 SON)

DRY 封装在五个缓冲器信号基础上增加了一个无连接引脚(俯视图)：

引脚1 – OE(输出使能,高电平有效)：高电平使能 Y = A;低电平强制 Hi-Z.5.5 V 耐压.
引脚2 – A(输入)：数据输入;5.5 V 耐压.
引脚3 – GND：地(0 V)参考.
引脚4 – Y(输出)：3态输出;3.3 V 时 ±24 mA 或 Hi-Z.
引脚5 – NC：无内部连接;保持悬空.
引脚6 – V_CC：电源,1.65 V 至 5.5 V;使用本地0.1 µF 电容去耦.

1P1G126QDRYRQ1 SN74LVC1G126-Q1 引脚配置(顶视图)

替代型号

SOT-23 封装的同款高电平有效缓冲器,以及低电平有效对应品和系列选项.替换前请确认封装\系列和使能极性.

型号	品牌	功能	封装	备注
1P1G126QDBVRQ1	Texas Instruments	3态缓冲器,高电平有效 OE	SOT-23-5	相同器件,更易贴装的 SOT-23
SN74LVC1G125DBVR	Texas Instruments	3态缓冲器,低电平有效 OE	SOT-23-5	低电平有效对应品
SN74AHC1G126DBVR	Texas Instruments	3态缓冲器,高电平有效 OE	SOT-23-5	AHC系列,2–5.5 V
SN74LVC1G126DBVR	Texas Instruments	3态缓冲器,高电平有效 OE	SOT-23-5	商业级 LVC 选项

逻辑系列对比

系列	电源范围	定位	适用场景
LVC-Q1(本器件)	1.65–5.5 V	宽电源,5 V 耐压,车规	面积敏感的高电平有效总线门控
AHC	2–5.5 V	通用型	标准5 V/3.3 V 缓冲
AHCT	4.5–5.5 V	TTL电平输入	5 V TTL 接口
AUP	0.8–3.6 V	超低功耗	电池 / 便携设备

制造商信息

Texas Instruments(TI,NASDAQ: TXN)总部位于德克萨斯州达拉斯,以两种使能极性和从 SOT-23 到无引脚 SON 的多种封装供应其单路3态缓冲器,让设计人员在保持相同成熟 LVC 芯片的同时匹配使能逻辑与板卡面积.“-Q1” 变体通过 AEC-Q100 认证.

权威文档为 SN74LVC1G126-Q1 数据手册(SCES467D),定义了3态行为\I_off 以及 DBV/DRY 封装.InFortune Electronics 以代码 1P1G126QDRYRQ1 供应该器件,并提供采购和技术支持.

应用领域

可穿戴与便携设备

需要高电平有效总线门控的面积敏感型板卡

典型案例：可穿戴设备通过高真值选择信号将传感器接入共享线路,使用 SON 缓冲器同时避免反相器和更大封装带来的面积开销.

医疗电子

紧凑型贴片与探针电子设备

典型案例：医疗可穿戴贴片使用超小型 SON 缓冲器将传感器隔离到共享总线上,由高真值控制信号使能,保持板卡小巧.

工业物联网

共享总线上的微型无线传感器节点

典型案例：IIoT 节点仅在发送时将缓冲器使能到共享接口,休眠期间由 I_off 保护总线,整个方案布局在 SON 尺寸内完成.

智能家居

小型联网模块和传感器标签

典型案例：紧凑型智能家居标签使用高电平有效 SON 缓冲器实现干净的总线隔离和5 V→3.3 V 电平下变换,模块尺寸不允许使用更大的封装.

常见问题(FAQ)

输出使能是高电平有效吗?

是的.SN74LVC1G126 在 OE 为高时驱动 Y = A,在 OE 为低时为 Hi-Z.低电平有效对应品为 SN74LVC1G125.

DRY(SON)封装有多大?

约1.45 mm × 1.00 mm,最大高度0.55 mm — 6引脚无引脚 SON(含一个NC引脚).相同的芯片也以 SOT-23(DBV)形式提供.

小封装会改变电气规格吗?

不会.使用的是相同的 SN74LVC1G126-Q1 芯片：1.65–5.5 V\5.5 V 耐压输入\±24 mA 驱动\I_off 和 AEC-Q100 等级均保留.选择 SON 纯粹是为了节省板卡面积.

NC 引脚有什么用?

6引脚 SON 有一个无连接引脚(引脚 5);五个有效信号为 OE\A\GND\Y 和 V_CC.NC 引脚保持悬空 — 不得将其用作连接点或过孔.

免责声明

信息准确性：本页面的技术规格基于 Texas Instruments SN74LVC1G126-Q1 数据手册(SCES467D).我们力求准确完整,但规格可能随时更改,恕不另行通知.

产品正品保证：我们保证所有产品均为具备完整物料追溯性的原厂正品.

技术支持：购买前后均可享受免费技术咨询服务.

应用说明：本产品页面仅供参考.特定应用的适用性应由设计工程师根据实际系统要求进行核实.

1P1G126QDRYRQ1 规格

规格
常见问题

对比
相关

零件号	1P1G126QDRYRQ1
制造商	Texas Instruments
系列	-
封装/外壳	6-UFDFN
包装	Tape & Reel (TR)
产品状态	Active
逻辑类型	Buffer, Non-Inverting
元件数量	1
输入类型	-
输出类型	3-State
电流 - 输出高、低	32mA, 32mA
电压 - 电源	1.65V ~ 5.5V
工作温度	-40°C ~ 125°C (TA)
每个元件的位数	1
等级	Automotive
认证	AEC-Q100
安装类型	Surface Mount
供应商设备封装	6-SON (1.45x1)
