Texas Instruments 1P1G125QDCKRG4Q1

对比

零件号:: 1P1G125QDCKRG4Q1

制造商:: Texas Instruments

分类:: 缓冲器，驱动器，接收器，收发器

封装:: 5-TSSOP, SC-70-5, SOT-353

数据表:: 1P1G125QDCKRG4Q1.pdf

描述:: IC BUF NON-INVERT 5.5V SC70-5

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0.000000

总价:￥0.000000

支付方式:

配送方式:

库存:12,359

发送询价，我们会立即回复.

有现货 : 12,359

数量	单价	总价
0+	￥0.000000	￥0.000000

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对1P1G125QDCKRG4Q1进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

1P1G125QDCKRG4Q1 (Texas Instruments SN74LVC1G125-Q1) – 单路 3 态总线缓冲器,低电平有效输出使能,SC-70-5

1P1G125QDCKRG4Q1 是 InFortune 对 Texas Instruments SN74LVC1G125-Q1 的订购编号,该器件是一款通过车规认证的带 3 态输出的单路总线缓冲门.当低电平有效输出使能被置位时,缓冲器将输入传递至输出(Y = A);释放后进入高阻抗状态,实现单个器件对共享总线的驱动或隔离.工作电压范围为 1.65 V 至 5.5 V,具备 5.5 V 容差输入,3.3 V 时驱动能力达 ±24 mA,并支持 I_off 局部断电功能.该无铅 (G4) 选项采用小型 SC-70 (DCK) 封装供货.

产品介绍

SN74LVC1G125-Q1 是单门3 态总线缓冲器(单路线路驱动器).其功能是仅在允许时才将信号驱动至共享网络：当输出使能 (OE) 为低电平时,输出 Y 跟随输入 A;当 OE 为高电平时,输出切换至高阻抗 (Hi-Z) 状态,与总线有效断开.这一单一能力--驱动或退出--使多个信号源能够共享同一条线路而不产生竞争.

作为"小逻辑"器件,它将这一缓冲器精确地置于需要的位置：将传感器与共享 SPI 线路隔离\驱动较长的走线,或将时钟信号门控到背板上.由于输入具备 5.5 V 容差,输出摆幅至 V_CC,该器件还能实现清晰的电平下移转换--接收 5 V 信号并在 3.3 V 或 1.8 V 电源轨输出--同时在 3.3 V 时保持强劲的 ±24 mA 驱动能力.

两项鲁棒性特性在实际系统中至关重要."-Q1" 车规认证(AEC-Q100 温度等级 1,−40 °C 至 +125 °C)使其适用于车载电子设备,I_off 局部断电电路则保障了热插拔和反向驱动场景下的安全使用.静态电流仅约 10 µA.

专家技术洞察

3 态缓冲器在共享总线上的实际价值：

无竞争总线共享： Hi-Z 状态意味着被禁用的缓冲器对网络仅呈现漏电流,从而允许多个驱动器轮流使用同一条线路.注意低电平有效的使能极性--该缓冲器在 OE 为低时驱动;互补型 SN74LVC1G126 在使能为高时驱动.
使能时序,而不仅仅是传播延迟： 对于 3 态器件,决定总线切换的关键参数是使能/禁用时间(t_en ≈ 6 ns,t_dis ≈ 5 ns(3.3 V 时)),而不仅仅是 t_pd.在一个驱动器禁用与下一个驱动器使能之间预留死区时间,以避免总线冲突.
I_off 实现热插拔： 借助 I_off,缓冲器在未供电时 I/O 保持高阻抗,因此可以将板卡热插入运行中的总线而不会产生反向驱动--这是普通缓冲器无法保证的特性.

主要优势

用于总线共享的 3 态输出

低电平有效 OE 驱动总线(Y = A)或释放至 Hi-Z,使多个信号源能够无竞争地共享同一条线路.

车规认证 (-Q1)

AEC-Q100 温度等级 1(−40 °C 至 +125 °C),适用于车内总线及接口电路.

5.5 V 容差电平下移转换

输入在任意 V_CC 下接受 5.5 V;输出摆至 V_CC,实现干净的 5 V→3.3 V/1.8 V 转换,具备 ±24 mA 驱动能力.

I_off 与超小型 SC-70

局部断电支持热插拔／反向驱动保护;SC-70 (DCK) 封装可在使用点以约 10 µA 直接安装.

技术规格

参数	Value	条件 / 备注
器件类型	Single 3-state bus buffer / line driver	单通道;LVC 系列
制造商	Texas Instruments	SN74LVC1G125-Q1(数据手册 SGES002E)
逻辑功能	Y = A when OE = L; Hi-Z when OE = H	低电平有效输出使能
车规认证	AEC-Q100 Grade 1 (−40 °C to +125 °C)	HBM Level 2, CDM Level C5
电源电压 (V_CC)	1.65 V to 5.5 V	数据保持低至 1.5 V
输入容差	Up to 5.5 V	A 和 OE 可接受高于 V_CC 的电压
输出驱动电流 (I_OH/I_OL)	±24 mA at 3.3 V	1.65 V 时低至 ±4 mA
传播延迟 (t_pd)	5.1 ns max at 3.3 V	5 V 时 4.1 ns max;C_L = 50 pF
使能 / 禁用时间	t_en 6.0 ns / t_dis 5.0 ns max	OE→Y(3.3 V 时)
I_off(局部断电)	±10 µA max	热插拔 / 反向驱动保护
静态电流 (I_CC)	10 µA max	全 V_CC 范围
输入电容 (C_i)	4 pF max	V_CC = 3.3 V
ESD (HBM / CDM)	±2000 V / ±1000 V	AEC Q100-002 / Q100-011
工作温度 (T_A)	−40 °C to +125 °C	等级 1
封装	5-pin SC-70 (DCK)	无铅 (G4);本体 ≈ 2.0 mm × 1.25 mm

备注： 数值来源于 Texas Instruments SN74LVC1G125-Q1 数据手册(SGES002E).在确定设计方案前,请对照最新数据手册核实每项参数.

封装信息

该订购选项采用 DCK 封装--5 引脚 SC-70(JEDEC MO-203,最大高度约 1.1 mm,本体约 2.0 mm × 1.25 mm,节距 0.65 mm),具备无铅 / RoHS (G4) 表面处理.SC-70 是单门逻辑的常见折中方案：比 SOT-23 更小,但比小型 SON/DRY 封装更易于贴装和返修.同一芯片还提供 DRY (SON) 和 DBV (SOT-23) 封装选项.

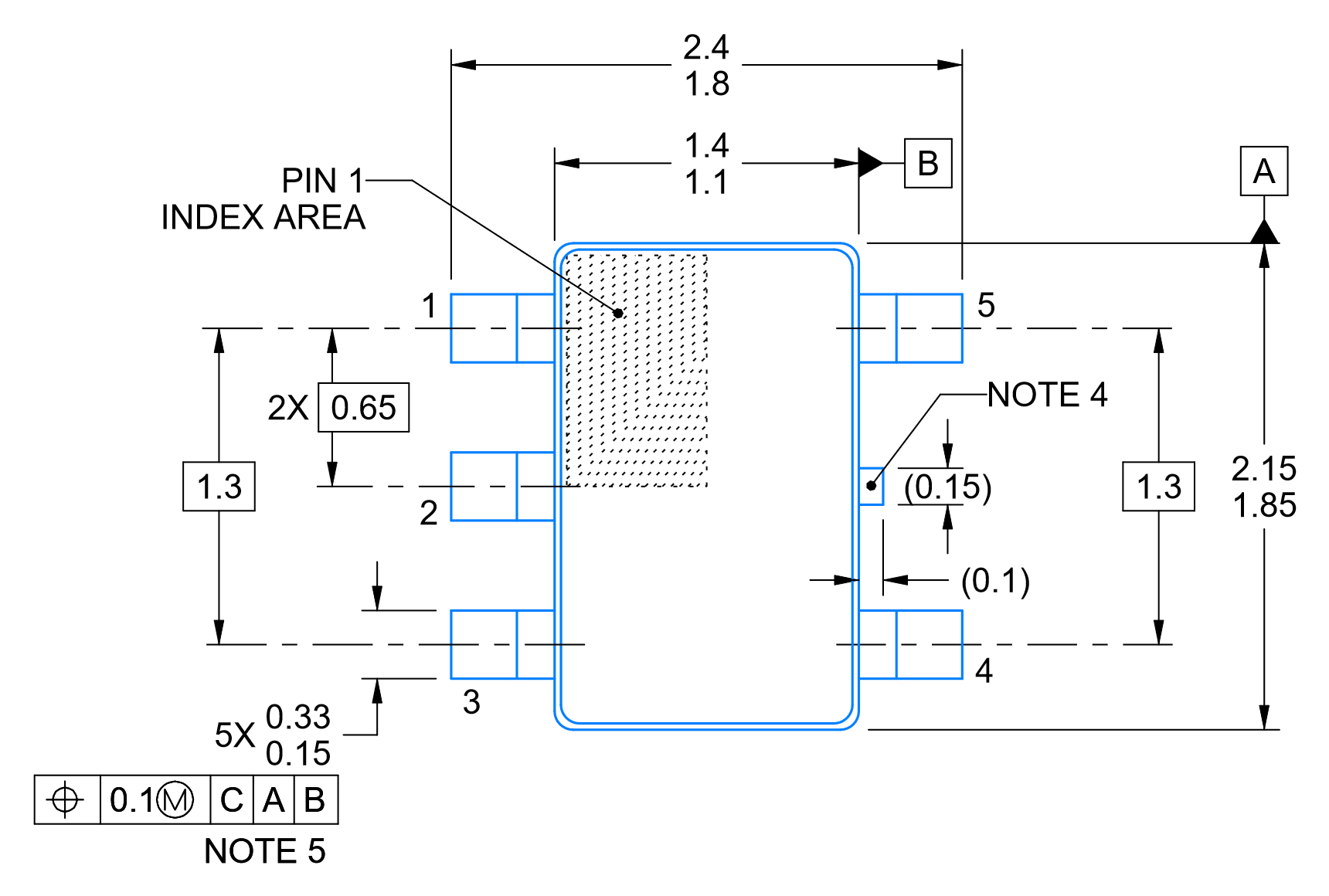

下方带标注的尺寸图给出了 SC-70-5 本体与引脚几何参数,供焊盘图形设计及钢网制作参考.

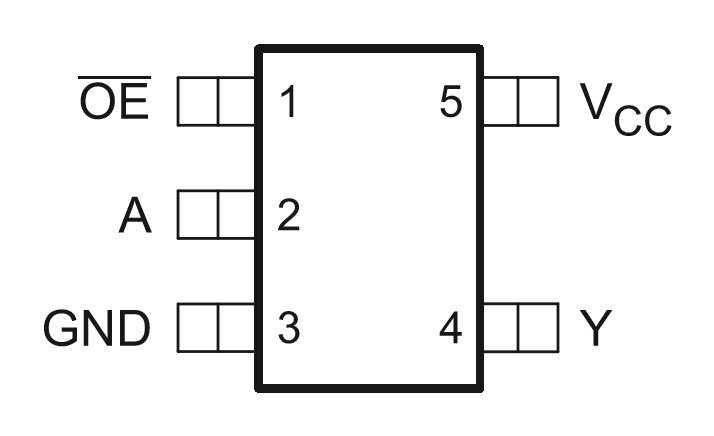

引脚配置(SC-70-5)

该缓冲器将使能\输入\输出及电源对分布于五个引脚(俯视图)：

引脚 1 – OE(输出使能,低电平有效)： 低电平使能输出(Y = A);高电平强制进入 Hi-Z.5.5 V 容差.
引脚 2 – A(输入)： 数据输入;5.5 V 容差.
引脚 3 – GND： 地(0 V)参考.
引脚 4 – Y(输出)： 3 态输出;3.3 V 时驱动 ±24 mA 或保持 Hi-Z.
引脚 5 – V_CC： 电源,1.65 V 至 5.5 V;使用本地 0.1 µF 电容进行去耦.

1P1G125QDCKRG4Q1 SN74LVC1G125-Q1 引脚配置(顶视图)

替代型号

功能上最接近的替代品是其他单路 3 态缓冲器.注意使能极性：SN74LVC1G126 是本低电平有效器件的高电平有效对应型号.替换前请确认系列\封装和使能方向.

型号	品牌	功能	封装	备注
SN74LVC1G126DBVR	Texas Instruments	3-state buffer, active-HIGH OE	SOT-23-5	与本器件使能极性互补
SN74LVC1G125DBVR	Texas Instruments	3-state buffer, active-LOW OE	SOT-23-5	相同门电路,SOT-23 封装选项
SN74AHC1G125DCKR	Texas Instruments	3-state buffer, active-LOW OE	SC-70-5	AHC 系列,2–5.5 V
SN74AUP1G125DCKR	Texas Instruments	3-state buffer, active-LOW OE	SC-70-5	超低功耗 AUP 系列

逻辑系列对比

系列	电源范围	定位	适用场景
LVC-Q1(本器件)	1.65–5.5 V	宽电源\5 V 容差\车规	车载总线\混合电压\强驱动
AHC	2–5.5 V	通用型	稳健的 5 V/3.3 V 缓冲
AUP	0.8–3.6 V	超低功耗	电池供电 / 便携设备
AUC	0.8–2.7 V	超高速	2 V 以下核心逻辑

制造商信息

Texas Instruments(TI,NASDAQ: TXN)总部位于德克萨斯州达拉斯,是逻辑器件领域的领先供应商,也是单门"小逻辑"器件的开创者.其 LVC 系列是总线接口领域宽电源\5 V 容差的主力产品,"-Q1" 变体通过 AEC-Q100 认证,适用于车载应用.

参考文件为 SN74LVC1G125-Q1 数据手册(SGES002E),其中定义了 3 态行为\I_off 局部断电电路\时序特性以及 DCK/DRY/DBV 封装信息.InFortune Electronics 以编号 1P1G125QDCKRG4Q1 供应该器件,并提供采购及技术支持服务.

应用领域

汽车电子

车内总线接口与信号隔离

典型案例： 车身控制模块使用 -Q1 缓冲器,仅在被寻址时将微控制器输出接入共享内部总线,其余时间保持 Hi-Z,工作范围覆盖 −40 °C 至 +125 °C.

工业自动化

共享 SPI /控制总线与背板信号驱动

典型案例： 在多节点控制卡上,缓冲器将外设与共享 SPI 线路隔离,仅在其事务窗口内使能输出,避免竞争.

通信 & 网络

热插拔线卡与背板接口

典型案例： 线卡依托 I_off 特性,在热插拔期间缓冲器保持 Hi-Z,上电并使能后再驱动背板网络--不会对运行中的系统产生反向驱动.

消费电子

混合电压信号缓冲与 5 V→3.3 V 电平下移转换

典型案例： 3.3 V SoC 通过 5.5 V 容差缓冲器读取 5 V 传感器选通信号,缓冲器在隔离的同时将信号下移至 3.3 V 电源轨.

常见问题(FAQ)

输出使能是低电平有效还是高电平有效?

低电平有效.SN74LVC1G125 在 OE 为低时驱动输出(Y = A),在 OE 为高时进入高阻抗状态.如需相反逻辑(高电平使能驱动),请使用 SN74LVC1G126.

3 态输出的作用是什么?

禁用时,输出进入高阻抗(Hi-Z)状态,与线路有效断开,允许多个驱动器共享一条总线而不产生竞争;使能时,主动驱动 Y = A.

在 3.3 V 电源下能接受 5 V 信号吗?

可以.输入在任意 V_CC 下均可承受 5.5 V,输出摆幅至 V_CC,能将 5 V 信号干净地下移转换至 3.3 V 或 1.8 V 电源轨.

I_off 是什么?在这里为何有用?

I_off 在器件未供电时保持 I/O 高阻抗,因此缓冲器支持热插拔,不会对仍在运行的总线产生反向驱动--这在热插拔板卡上非常重要.

免责声明

信息准确性： 本页技术规格基于 Texas Instruments SN74LVC1G125-Q1 数据手册(SGES002E).我们力求准确完整,但规格如有变更恕不另行通知.

产品正品保证： 我们保证所有产品均为具有完整物料可追溯性的正规原厂产品.

技术支持： 购买前后均可享受免费技术咨询服务.

应用说明： 本产品页面仅供参考.特定应用的适用性应由设计工程师根据实际系统需求进行验证.

1P1G125QDCKRG4Q1 规格

规格
常见问题

对比
相关

零件号	1P1G125QDCKRG4Q1
制造商	Texas Instruments
系列	74LVC
封装/外壳	5-TSSOP, SC-70-5, SOT-353
包装	Tape & Reel (TR)
产品状态	Active
逻辑类型	Buffer, Non-Inverting
元件数量	1
输入类型	-
输出类型	3-State
电流 - 输出高、低	24mA, 24mA
电压 - 电源	1.65V ~ 5.5V
工作温度	-40°C ~ 125°C (TA)
每个元件的位数	1
等级	Automotive
认证	AEC-Q100
安装类型	Surface Mount
供应商设备封装	SC-70-5
