    Texas Instruments SRC4184IPAG
    SRC4184IPAG
    对比
    零件号:
    SRC4184IPAG
    制造商:
    Texas Instruments
    分类:
    音频特种用途
    封装:
    TQFP (PAG)（描述值）
    数据表:
    SRC4184IPAG.pdf
    描述:
    SRC4184IPAG：四通道异步采样率转换器。
    数量:
    询价单 加入询价列表 立即购买 加入购物车

    单价:￥0

    总价:￥0

    支付方式:
    Payment
    配送方式:
    Shipping

    库存:439

    发送询价，我们会立即回复.

    零件号
    数量
    价格
    联系人姓名
    公司名称
    邮箱
    备注

    有现货 : 439

    数量 单价 总价
    立即购买 加入购物车

    * 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

    您也可以对SRC4184IPAG进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

    产品详情

    SRC4184IPAG | 四通道异步采样率转换器

    SRC4184IPAG：四通道异步采样率转换器。

    SRC4184IPAG 产品概述

    SRC4184IPAG 的器件功能为四通道异步采样率转换器。原厂列明的用途包括数字调音台、数字音频工作站、音频分配系统和广播演播室设备。

    支持的接口为I2S、左对齐、右对齐及 TDM 音频；串行端口可作主端或从端；软件模式下通过 SPI 控制寄存器。主要工作能力为最大上采样比 1:16；最大下采样比 16:1。

    供电规格为VDD18 1.65–2.0 V（REGEN 低电平）或 VDD33 3.0–3.6 V（REGEN 高电平）；VIO 1.65–3.6 V。温度定义与范围为−40 至 +85 °C。使用时须同时核对规格表中的工作或测试条件。

    主要优势

    接口角色与处理能力决定该器件在音频系统中的连接方式和分工。

    接口集成

    支持的接口为I2S、左对齐、右对齐及 TDM 音频；串行端口可作主端或从端；软件模式下通过 SPI 控制寄存器。主机连接和信号分工须与这些接口定义一致。

    明确处理能力

    器件具备的能力为最大上采样比 1:16；最大下采样比 16:1。这些功能决定器件内部承担的处理环节。

    技术规格

    各项数值须与对应的工作或测试条件一起使用。电源域、温度定义和接口角色是不同的设计要求。

    参数数值说明
    器件功能四通道异步采样率转换器描述值

    页码 1

    原厂列明的用途数字调音台、数字音频工作站、音频分配系统和广播演播室设备描述值

    页码 1

    支持的接口I2S、左对齐、右对齐及 TDM 音频；串行端口可作主端或从端；软件模式下通过 SPI 控制寄存器描述值

    页码 1

    音频路径通道角色4 音频通道标称值

    音频转换通道数；不是串行端口数量

    页码 1

    输入／输出采样率范围4–212 kHz描述值

    输入及输出采样频率；除非另有说明，TA = 25 °C、VDD33 = VIO = 3.3 V、REGEN 为高电平且 VDD18 悬空

    页码 2

    串行数据字长24/20/18/16 bits描述值

    输入和输出字长格式

    页码 1

    输入与输出采样率转换比最大上采样比 1:16；最大下采样比 16:1描述值

    输入:输出采样率比

    页码 2

    供电要求及条件VDD18 1.65–2.0 V（REGEN 低电平）或 VDD33 3.0–3.6 V（REGEN 高电平）；VIO 1.65–3.6 V描述值

    工作电源范围；按引脚说明将未使用的内核电源引脚悬空

    页码 4 页码 6

    温度定义与范围−40 至 +85 °C描述值

    准确订货选项的工作温度范围；订货表未指定 TA 或 TC

    页码 39

    封装选项TQFP (PAG)描述值

    页码 39

    外围引脚数64 引脚标称值

    页码 39

    订购选项的包装160 个；EIAJ 托盘描述值

    页码 39

    控制信号与连接要求图中采用硬件模式引脚主名称。软件模式下：MODEB2 = CDIN；MODEB1 = CCLK；MODEB0 = CS（低有效）；DEMB1 = CDOUT。H/S 低电平选择软件模式，高电平选择硬件模式。RDYA、RDYB 和 RST 均低有效。描述值

    页码 6

    外形与尺寸

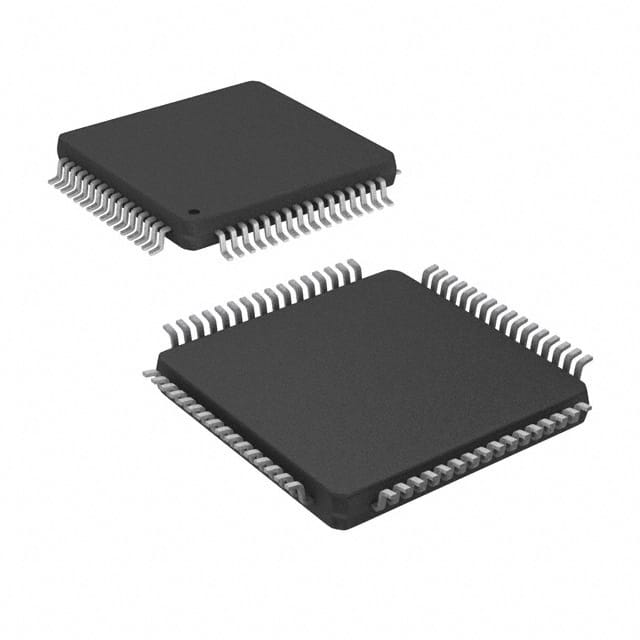

    下方原厂机械图对应TQFP (PAG)。原厂所列外围引脚数为 64 引脚。核对装配时须保留原图尺寸与公差。

    SRC4184IPAG 外形与尺寸

    引脚、触点与连接

    数据绘制的引脚图遵循原厂顶视方向及各边实际可见的引脚顺序，保留有编号引脚及信号名称。具体连接信息为图中采用硬件模式引脚主名称。软件模式下：MODEB2 = CDIN；MODEB1 = CCLK；MODEB0 = CS（低有效）；DEMB1 = CDOUT。H/S 低电平选择软件模式，高电平选择硬件模式。RDYA、RDYB 和 RST 均低有效。

    SRC4184IPAG 引脚、触点与连接

    替代型号

    选择替代器件前，应比较接口、供电要求、温度定义和封装。引脚数相同不能证明电气性能或功能可以互换。

    制造商信息

    制造商在所链接的资料中说明器件功能与封装。电路设计仍须遵循原厂完整的电气和机械要求。

    应用

    原厂列明的应用领域为数字调音台、数字音频工作站、音频分配系统和广播演播室设备。接口配置和工作条件须适合实际系统。

    原厂列明的音频系统用途

    原厂列明的用途包括数字调音台、数字音频工作站、音频分配系统和广播演播室设备。应依据所支持的接口选择信号路径和控制配置。

    常见问题

    以下说明涉及接口选择、电气条件以及技术图的用途。

    该器件支持哪些接口？

    原厂记录的接口为I2S、左对齐、右对齐及 TDM 音频；串行端口可作主端或从端；软件模式下通过 SPI 控制寄存器。连接主机前须核对各信号的具体作用。

    应采用哪些供电和温度条件？

    供电规格为VDD18 1.65–2.0 V（REGEN 低电平）或 VDD33 3.0–3.6 V（REGEN 高电平）；VIO 1.65–3.6 V。温度定义为−40 至 +85 °C。规格表中的对应条件区分了工作要求与测试设置。

    引脚图可以直接作为电路板焊盘图吗？

    不能。该图说明TQFP (PAG)的连接排列，外围引脚数为 64 引脚。电路板封装须依据原厂机械图和装配要求设计。

    技术免责声明

    电源、时钟、控制信号和电路板布局须遵守原厂完整要求。重绘引脚图用于连接对照，不能作为电路板焊盘图。
