订单满￥1000免运费
- 零件号:
- AD5522JSVUZ
- 制造商:
- Analog Devices Inc.
- 分类:
- 专用集成电路（IC）
- 封装:
- 80-TQFP Exposed Pad
- 数据表:
-
AD5522JSVUZ.pdf
- 描述:
- AD5522JSVUZ 是 Analog Devices 推出的四通道参数测量单元，集成 16 位电平设置数模转换器，适用于自动测试和精密源测量系统。
- 数量:
单价:￥807.865100
总价:￥807.865100
- 支付方式:
- 配送方式:
库存:433
发送询价，我们会立即回复.
有现货 : 433
| 数量 | 单价 | 总价 |
| 1+ | ￥807.865100 | ￥807.865100 |
| 30+ | ￥769.586300 | ￥23,087.589000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对AD5522JSVUZ进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
AD5522JSVUZ 四通道参数测量单元
AD5522JSVUZ 是 Analog Devices 推出的四通道参数测量单元,集成 16 位电平设置数模转换器,支持五档强制与测量电流范围,22.5 V 可编程跨度以及 SPI 或 LVDS 控制,适用于自动测试系统.
AD5522JSVUZ 产品概览
AD5522JSVUZ 是一款四通道高性能参数测量单元,每个通道配备五个集成 16 位电平设置数模转换器,并支持强制电压,强制电流,高阻,测量电压和测量电流模式.
该器件可为自动化半导体测试设备,通断与漏电测试,器件电源以及精密源测量仪器提供单引脚激励,电流或电压测量,箝位,比较和守卫控制.
AD5522JSVUZ 是采用 SV-80-2 80 引脚 TQFP_EP 封装,顶部带裸露焊盘且结温范围为 25°C 至 90°C 的精确可订购型号.已保存的精确 LCSC 记录标识为 C649778,每托盘 119 件,单件重量为 0.600 g.必须将该完整型号与顶部裸露焊盘引脚分配,模拟电源轨限值,电流量程架构,补偿要求及采购证据保持绑定.
技术要点
使用 AD5522JSVUZ 进行设计时应核对哪些要点?
- 使电流范围与检流路径匹配: ±5 µA,±20 µA,±200 µA 和 ±2 mA 内部范围使用经过修调的片内检流电阻;高电流范围需要外部检流电阻,其顺从限值取决于供电条件.
- 根据 DUT 负载设计补偿网络: 强制放大器的建立时间高度取决于电流范围,补偿电容和负载电容,因此 CCOMPx 和 CFFx 必须针对预期 DUT 负载选择,不能只根据电流范围确定.
- 协调电源轨,参考源和散热: 要达到规定性能,需要协调模拟电源轨,DVCC 和 5 V VREF;20 V 至 33 V 模拟电源跨度以及 7 W 封装限值要求谨慎设计供电和热管理,尤其是在 ±80 mA 范围下.
主要优势
四个独立 PMU 通道集成强制,测量,箝位,比较和守卫功能,适合高密度单引脚测试系统.
四档片内电流范围从 ±5 µA 覆盖至 ±2 mA,再配合最高 ±80 mA 的外部检流电阻范围,可在不更换核心 PMU 的情况下覆盖漏电,通断和器件供电测量.
集成 16 位数模转换器可在 22.5 V 跨度内设置可编程强制,箝位和比较器电平,并支持片内增益和失调校正.
50 MHz SPI 兼容接口或 83 MHz LVDS 兼容接口可支持自动化系统快速更新模式和电平.
电气规格
| 参数 | 数值 | 条件与说明 |
|---|---|---|
| 独立 PMU 通道 | 4 | 四个独立的单引脚参数测量通道. |
| 工作功能 | FV,FI,FN(高阻),MV 和 MI | 每个通道. |
| 内部电流范围 | ±5 µA,±20 µA,±200 µA 和 ±2 mA | 内部检流电阻;规格条件为 VREF = 5 V 且 MI 增益 = 10,或 VREF = 2.5 V 且 MI 增益 = 5. |
| 外部高电流范围 | 最高 ±80 mA | 使用外部检流电阻;顺从限值取决于 AVDD 和 AVSS. |
| 强制电压输出跨度 | 22.5 V | 表 1 规格. |
| 强制电压线性误差 | ±0.01% FSR | FSR = ±10 V;增益和失调误差已校正. |
| 强制电流线性误差 | ±0.02% FSCR | 表 1 规格. |
| 测量电压线性误差 | ±0.01% FSR | MEASOUTx 增益 = 1. |
| DUT 综合漏电 | 25°C 至 70°C 时为 ±15 nA;25°C 至 90°C 时为 ±25 nA | DUT 连接点的综合贡献量. |
| 强制放大器增益带宽 | 典型值 1.3 MHz | CCOMPx = 100 pF,CFFx = 220 pF,CLOAD = 200 pF. |
| 电平设置 DAC 分辨率 | 16 位 | 集成数模转换器. |
| DAC 输出电压跨度 | 22.5 V | VREF = 5 V;在电源轨限制内,可在 -16.25 V 至 +22.5 V 范围中编程. |
| 比较器传播延迟 | 典型值 0.25 µs | 每通道比较器. |
| SPI 兼容时钟 | 最高 50 MHz | DVCC ≥ 2.7 V 时,SCLK 最小周期为 20 ns. |
| LVDS 兼容时钟 | 最高 83 MHz | DVCC = 4.5 V 至 5.25 V 时,SCLK 最小周期为 12 ns. |
| 正模拟电源(AVDD) | 10 V 至 28 V | AVDD - AVSS 必须保持在 20 V 至 33 V 之间. |
| 负模拟电源(AVSS) | -23 V 至 -5 V | AVDD - AVSS 必须保持在 20 V 至 33 V 之间. |
| 数字电源(DVCC) | 2.3 V 至 5.25 V | 数字接口电源. |
| 参考输入范围 | 2 V 至 5 V | 除非另有说明,上述主要规格要求 5 V. |
| 工作结温 | 25°C 至 90°C | 精确 AD5522JSVUZ J 版本可订购型号. |
| 最大封装功耗 | 7 W | 最坏负载条件;必须考虑供电选择和热设计. |
| 封装与包装 | 80 引脚 TQFP_EP,顶部裸露焊盘,SV-80-2;每托盘 119 件 | 封装标识来自官方订购指南;托盘数量来自精确 LCSC C649778 证据. |
封装

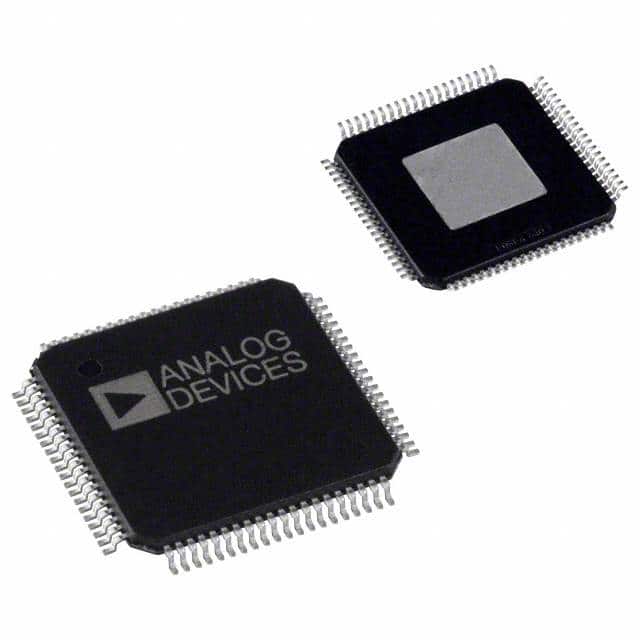

AD5522JSVUZ 采用 SV-80-2 80 引脚 TQFP_EP 封装,裸露焊盘位于顶部.
AD5522JSVUZ 采用 SV-80-2 80 引脚薄型方形扁平封装,顶部带裸露焊盘.外形图规定标称本体尺寸为 12.00 mm,标称总跨度为 14.00 mm,引脚间距为 0.50 mm,最大高度为 1.20 mm;必须将顶部裸露焊盘纳入所选热管理方案.
引脚配置
AD5522JSVUZ 顶视图标识了顶部裸露焊盘和全部 80 个端子.表 7 对模拟电源轨,地,串行接口,系统强制与检流路径,各通道强制与测量引脚,守卫路径,补偿节点,比较器输出和报警功能进行了分组.由于底部裸露焊盘的可订购型号采用不同配置,原理图和 PCB 布局必须使用受控的图 9 引脚分配.
- 裸露焊盘 - AVSS: 顶部裸露焊盘在电气上连接至负模拟电源 AVSS.
- 1, 20, 41, 60 - EXTFOH0, EXTFOH1, EXTFOH3, EXTFOH2: 分别为通道 0,1,3 和 2 的高电流范围强制输出;各通道均使用外部检流电阻以支持最高 ±80 mA 的范围.
- 2, 14, 19, 42, 59 - AVSS: 负模拟电源.
- 3 - RESET: 低电平有效的电平敏感数字复位输入,用于将内部节点恢复至上电值.
- 4 - TMPALM: 锁存式低电平有效开漏温度报警输出.
- 5 - CGALM: 开漏共享守卫与箝位报警输出.
- 6 - SPI/LVDS: 接口选择输入:逻辑低电平选择 SPI 兼容模式,逻辑高电平选择 LVDS 兼容模式.
- 7, 21, 40, 61, 80 - AVDD: 正模拟电源.
- 8 - DUTGND: 共享器件低端检流输入;除非将各通道 GUARDINx/DUTGNDx 输入配置为独立 DUT 地.
- 9 - VREF: DAC 参考输入;规定性能要求 5 V.
- 10 - REFGND: 精密模拟参考输入地.
- 11 - SYS_SENSE: 用于连接系统 PMU 的外部检流信号输出.
- 12, 30, 31, 70, 71 - AGND: 模拟电源和测量电路的模拟地参考点.
- 13 - SYS_FORCE: 用于连接系统 PMU 的外部强制信号输入.
- 15, 16, 17, 18 - MEASOUT0, MEASOUT1, MEASOUT2, MEASOUT3: 通道 0 至 3 以 AGND 为参考的多路复用 DUT 电压,检流或温度传感器输出.
- 22, 39, 62, 79 - CFF1, CFF3, CFF2, CFF0: 分别为通道 1,3,2 和 0 的外部强制放大器前馈与稳定电容.
- 23, 38, 63, 78 - CCOMP1, CCOMP3, CCOMP2, CCOMP0: 分别为通道 1,3,2 和 0 的强制放大器补偿电容输入.
- 24, 37, 64, 77 - EXTMEASIH1, EXTMEASIH3, EXTMEASIH2, EXTMEASIH0: 分别为通道 1,3,2 和 0 的外部高电流范围高端检流输入.
- 25, 36, 65, 76 - EXTMEASIL1, EXTMEASIL3, EXTMEASIL2, EXTMEASIL0: 分别为通道 1,3,2 和 0 的外部高电流范围低端检流输入.
- 26, 35, 66, 75 - FOH1, FOH3, FOH2, FOH0: 分别为通道 1,3,2 和 0 的内部电流范围强制输出.
- 27, 34, 67, 74 - GUARD1, GUARD3, GUARD2, GUARD0: 分别为通道 1,3,2 和 0 的守卫放大器输出.
- 28, 33, 68, 73 - GUARDIN1/DUTGND1, GUARDIN3/DUTGND3, GUARDIN2/DUTGND2, GUARDIN0/DUTGND0: 分别为通道 1,3,2 和 0 经串行配置的守卫放大器输入或单通道 DUT 地输入.
- 29, 32, 69, 72 - MEASVH1, MEASVH3, MEASVH2, MEASVH0: 分别为通道 1,3,2 和 0 的被测器件高端电压检流输入.
- 43, 44, 45, 46, 50, 52, 55, 56 - CPOH3/CPO3, CPOL3/CPO2, CPOH2/CPO1, CPOL2/CPO0, CPOH1/SDO, CPOL1/SYNC, CPOH0/SDI, CPOL0/SCLK: 双用途比较器与接口端子:SPI 模式提供各通道比较器高,低输出,LVDS 模式则按各引脚助记符分配比较窗口或差分串行接口信号.
- 47 - DVCC: 数字电源.
- 48 - LOAD: 低电平有效的逻辑输入,用于同步一个器件内或多个器件之间的更新.
- 49 - SDO: 用于 SPI 或 LVDS 回读和诊断的串行数据输出.
- 51 - DGND: 数字地参考.
- 53 - SYNC: 用于 SPI 或 LVDS 操作的低电平有效帧同步输入.
- 54 - SDI: 用于 SPI 或 LVDS 操作的串行数据输入.
- 57 - SCLK: 串行时钟输入;在 SPI 模式下,数据在下降沿写入移位寄存器,速率最高为 50 MHz.
- 58 - BUSY: 用于指示接口状态的数字输入或开漏输出.
可订购型号与设计替代选项
精确订购代码,裸露焊盘方向,温度范围和包装核对: 以下条目均列于受控的 Analog Devices AD5522 订购指南中,但都不能自动替代 AD5522JSVUZ.设计或采购变更前,应重新核对完整订购代码,裸露焊盘方向,引脚配置,温度范围,封装选项,包装方式,丝印,生命周期,热设计和制造商当前文档.
| 可订购选项 | 订购代码差异 | 包装或封装 | 选型核对项 |
|---|---|---|---|
| AD5522JSVDZ | AD5522 同系列器件,裸露焊盘位于底部 | 80 引脚 TQFP_EP,SV-80-3 | 该可订购型号更改了裸露焊盘方向和引脚配置.使用前必须重新验证封装焊盘,散热接触面,装配方案,原理图和热路径. |
| AD5522JSVUZ-RL | 顶部裸露焊盘,采用卷带包装且所列结温范围不同的可订购型号 | 80 引脚 TQFP_EP,SV-80-2,卷带订购代码 | 订购指南为该 -RL 选项列出的范围为 0°C 至 70°C,不同于 AD5522JSVUZ 的 25°C 至 90°C.选型前应核对包装和温度要求. |
| EVAL-AD5522EBUZ | 适用于顶部裸露焊盘 AD5522 配置的评估板 | 评估板 | 这是评估平台,不是生产用 IC 替代器件.订购前应确认电路板修订版,所含器件,连接器,软件,文档和预期实验室用途. |
制造商
Analog Devices Inc. 将 AD5522JSVUZ 定义为四通道 AD5522 参数测量单元中结温范围为 25°C 至 90°C,采用顶部裸露焊盘 SV-80-2 封装的可订购型号.
受控技术记录为已保存的 Analog Devices AD5522 Rev. F 数据手册.放行前应确认最新修订版,精确 AD5522JSVUZ 生命周期,电气限值,引脚分配,裸露焊盘方向,封装图,热要求,包装,丝印和制造商文档.
应用
常见问题
AD5522JSVUZ 与其他 AD5522 可订购型号有什么不同?
AD5522JSVUZ 是结温范围为 25°C 至 90°C,采用 SV-80-2 80 引脚 TQFP_EP 封装且裸露焊盘位于顶部的可订购型号.AD5522JSVDZ 采用底部裸露焊盘 SV-80-3 配置,AD5522JSVUZ-RL 则是所列温度范围为 0°C 至 70°C 的卷带订购代码.
AD5522JSVUZ 支持哪些强制和测量电流范围?
四档内部范围分别为 ±5 µA,±20 µA,±200 µA 和 ±2 mA.外部检流电阻可支持最高 ±80 mA 的高电流范围,但需满足供电顺从,补偿,负载和热限制.
布局 AD5522JSVUZ 前必须检查什么?
应使用图 9 的顶部裸露焊盘引脚分配和图 61 的 SV-80-2 外形.还应检查顶部裸露焊盘热接口,模拟与数字电源轨,AGND/DGND/REFGND 策略,VREF,DUT 地配置,守卫路径,CCOMPx/CFFx 网络,外部高电流检流路径和散热要求.
重要说明
工程使用: 本页技术数值与受控的 Analog Devices AD5522 Rev. F 数据手册和精确 AD5522JSVUZ 可订购型号绑定.在最终系统中应验证电源轨,参考,模式,电流范围,顺从,箝位,补偿,建立时间,漏电,校准,接口时序,热限制,引脚配置和封装.
订购代码控制: 其他 AD5522 可订购型号和评估板仅用于对比.替换或采购前,应验证完整型号,裸露焊盘方向,引脚分配,温度范围,封装选项,载体,丝印,生命周期,制造商文档和当前供应信息.
AD5522JSVUZ 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc.
- 系列:
- -
- 封装/外壳:
- 80-TQFP Exposed Pad
- 包装:
- Tray
- 产品状态:
- Active
- 可编程:
- Not Verified
- 类型:
- Per-Pin Parametric Measurement Unit (PPMU)
- 安装类型:
- Surface Mount
- 供应商设备封装:
- 80-TQFP-EP (12x12)
- 等级:
- -
- 认证:
- -
- 应用:
- Automatic Test Equipment
- 分类:
- 专用集成电路（IC）
1. 如何在深圳市富聪科技有限公司上订购AD5522JSVUZ?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证AD5522JSVUZ来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对AD5522JSVUZ进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括AD5522JSVUZ在内的产品;我们比任何其他客户都更关注AD5522JSVUZ产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. AD5522JSVUZ显示的价格和库存准确吗?
AD5522JSVUZ的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. AD5522JSVUZ的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的AD5522JSVUZ出现问题,只有在满足以下所有条件时,我们才接受AD5522JSVUZ的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在AD5522JSVUZ交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如AD5522JSVUZ引脚图\AD5522JSVUZ数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
 |
| 零件号 | AD5522JSVUZ-RL | AD5522JSVUZ |
| 制造商 | Analog Devices Inc. | Analog Devices Inc. |
| 系列 | - | - |
| 封装/外壳 | 80-TQFP Exposed Pad | 80-TQFP Exposed Pad |
| 包装 | Tape & Reel (TR) | Tray |
| 产品状态 | Active | Active |
| 可编程 | Not Verified | Not Verified |
| 类型 | Per-Pin Parametric Measurement Unit (PPMU) | Per-Pin Parametric Measurement Unit (PPMU) |
| 安装类型 | Surface Mount | Surface Mount |
| 供应商设备封装 | 80-TQFP-EP (12x12) | 80-TQFP-EP (12x12) |
| 等级 | - | - |
| 认证 | - | - |
| 应用 | Automatic Test Equipment | Automatic Test Equipment |
