增益切换控制
可选过零检测使增益在信号过零附近更新；未检测到过零时，超时机制仍允许更新。
订单满￥1000免运费
24小时咨询热线
0755 83957878
Texas Instruments PGA2310UA/1K
- 零件号:
- PGA2310UA/1K
- 制造商:
- Texas Instruments
- 分类:
- 音频特种用途
- 封装:
- 16 引脚 SOIC (DW)（描述值）
- 数据表:
-
PGA2310UA/1K.pdf
- 描述:
- PGA2310UA/1K 是 Texas Instruments 的模拟音频音量控制器，支持串行增益设置、可选过零检测和静音，适用于音频放大器及调音台。
- 数量:
单价:￥273.744800
总价:￥273.744800
- 支付方式:
- 配送方式:
库存:2,549
发送询价，我们会立即回复.
有现货 : 2,549
| 数量 | 单价 | 总价 |
| 1+ | ￥273.744800 | ￥273.744800 |
| 30+ | ￥260.290800 | ￥7,808.724000 |
* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.
您也可以对PGA2310UA/1K进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.
产品详情
PGA2310UA/1K 模拟音频音量控制器 | Texas Instruments
PGA2310UA/1K 是 Texas Instruments 的模拟音频音量控制器，支持串行增益设置、可选过零检测和静音，适用于音频放大器及调音台。
PGA2310UA/1K 产品概述
Texas Instruments 的 PGA2310UA/1K 用于独立模拟音频通路的音量调节。通道数：2 通道；增益控制：3 线串行控制接口。适用于音频放大器、调音台和多轨录音设备。数字命令设置增益，音频信号仍沿模拟通路传输。
可编程范围：+31.5 dB 至 −95.5 dB；步进：0.5 dB；规定条件下的动态范围典型值：120 dB。比较失真与噪声时，应保留信号电平、负载、电源轨和测量带宽条件。
模拟信号通路与数字控制逻辑分别供电。电源旁路电容应靠近封装，模拟与数字地平面按厂家建议在单点连接，以便将音频布局与控制走线一并纳入设计。
主要优势
串行增益设置、可选过零检测和静音功能为模拟音频电平调节提供控制手段。
硬件与软件静音
静音输入与增益字节设置均可控制静音。静音时，输入多路复用器在过零控制启用条件下切换至模拟地。
串行控制扩展
串行数据输出可将多个器件级联，便于由主控制器统一设置。
技术规格
下表区分典型值与保证限值。音频性能参数保留电气特性表规定的电源、负载、信号及测量条件。
| 参数 | 数值 | 说明 |
|---|---|---|
| 功能 | 数字控制立体声模拟音频音量控制器描述值 | |
| 音频通道数 | 2 通道标称值 | |
| 封装 | 16 引脚 SOIC (DW)描述值 | |
| 引脚数 | 16 引脚标称值 | |
| 包装 | 卷带包装描述值 | |
| 标准每卷数量 | 1000 个标称值 | 卷带包装 |
| 工作电源范围 | ±4.5 V 至 ±15.5 V 模拟电源；+4.5 V 至 +5.5 V 数字电源描述值 | 模拟电源与数字电源 |
| 工作温度 | −40°C 至 +85°C描述值 | 准确订货项；封装附表 |
| 增益与衰减范围 | +31.5 dB 至 −95.5 dB描述值 | 增益码从最大增益至最大衰减；静音状态单独定义 |
| 增益步进 | 0.5 dB典型值 | TA = +25°C; VA+ = +15 V; VA− = −15 V; VD+ = +5 V RL = 100 kΩ; CL = 20 pF; BW = 10 Hz to 20 kHz |
| 动态范围典型值 | 120 dB典型值 | TA = +25°C; VA+ = +15 V; VA− = −15 V; VD+ = +5 V RL = 100 kΩ; CL = 20 pF; BW = 10 Hz to 20 kHz VIN = AGND；增益 = 0 dB |
| 动态范围最小值 | 116 dB最小值 | TA = +25°C; VA+ = +15 V; VA− = −15 V; VD+ = +5 V RL = 100 kΩ; CL = 20 pF; BW = 10 Hz to 20 kHz VIN = AGND；增益 = 0 dB |
| 总谐波失真加噪声典型值 | 0.0004 %典型值 | TA = +25°C; VA+ = +15 V; VA− = −15 V; VD+ = +5 V RL = 100 kΩ; CL = 20 pF; BW = 10 Hz to 20 kHz VIN = 10 VPP; f = 1 kHz |
| 总谐波失真加噪声最大值 | 0.001 %最大值 | TA = +25°C; VA+ = +15 V; VA− = −15 V; VD+ = +5 V RL = 100 kΩ; CL = 20 pF; BW = 10 Hz to 20 kHz VIN = 10 VPP; f = 1 kHz |
| 串行时钟频率最大值 | 6.25 MHz最大值 | TA = +25°C; VA+ = +15 V; VA− = −15 V; VD+ = +5 V RL = 100 kΩ; CL = 20 pF; BW = 10 Hz to 20 kHz |
| 控制接口 | 3 线串行控制接口描述值 | 模拟音频信号通路 |
外形与尺寸
封装：16 引脚 SOIC (DW)；引脚数：16 引脚；准确订货项包装：卷带包装；标准数量：1000 个。图中保留厂家完整机械尺寸图及注释。
引脚、触点与连接
数据绘制的引脚图为顶视图，首脚位于左上角。各通道输入、输出及地引脚均单独标明；静音与片选输入低电平有效，过零检测使能输入高电平有效。
依据来源重绘的物理引脚排列，顶视图，不按比例绘制。 上划线表示低电平有效。信号名称及 NC/DNC 标记按来源原样保留。此图不是接线图、焊盘设计图或制造图；请查阅来源数据手册。
替代型号
评估其他器件时，应比较通道数、模拟电源轨、数字控制时序、封装及完整引脚定义。仅封装相同不足以确认可直接替换。
制造商信息
Texas Instruments 提供 PGA2310UA/1K 的数据手册、订货信息和封装资料；包装方式按准确订货型号确定。
应用
厂家列出的用途包括音频放大器、调音台及多轨录音设备。
调音台电平调节
在调音台或多轨录音设备中，由主控制器独立设置各模拟通道的电平。
音频放大器音量级
将音量控制器置于模拟信号通路，并结合放大器设计安排供电、静音与接地。
常见问题
以下问题说明信号通路、增益切换及准确包装选项。
数字控制是否会把音频转换成数字数据？
控制接口：3 线串行控制接口。该接口设置增益，音频输入和输出仍为模拟通路。
没有检测到过零时会怎样？
启用过零检测后，增益更新等待过零或规定的超时。超时后可能直接采用新增益，此时不保证消除可闻的切换声。
此准确订货型号采用哪种包装？
此型号采用卷带包装，标准数量为 1000 个；其他运输包装选项对应不同订货型号。
技术免责声明
电气参数应连同规定测试条件使用。完整电路应遵循厂家的接地与旁路建议，并在投产前验证。
PGA2310UA/1K 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Texas Instruments
- 系列:
- -
- 封装/外壳:
- 16 引脚 SOIC (DW)（描述值）
- 包装:
- 卷带包装（描述值）
- 产品状态:
- Active
- 功能:
- 数字控制立体声模拟音频音量控制器（描述值）
- 应用:
- Audio, Musical Instruments
- 接口:
- 3 线串行控制接口（描述值）
- 电压 - 电源:
- ±4.5 V 至 ±15.5 V 模拟电源；+4.5 V 至 +5.5 V 数字电源（描述值）
- 工作温度:
- −40°C 至 +85°C（描述值）
- 规格:
- 31.5dB ~ -95.5dB
- 安装类型:
- Surface Mount
- 通道数:
- 2
- 等级:
- 分类:
- 音频特种用途
全部重置
搜索相似
结果:
1. 如何在深圳市富聪科技有限公司上订购PGA2310UA/1K?
目前,深圳市富聪科技有限公司仅提供点对点订单处理.当您提交询价单时,我们的专业代理将以全球市场上具有竞争力的价格与您联系,如果您接受我们的报价,我们的代理会提示您完成订单.
2. 深圳市富聪科技有限公司如何保证PGA2310UA/1K来自原厂或授权代理商?
我们拥有专业且经验丰富的质量控制团队,对PGA2310UA/1K进行严格核查与测试.所有供应商必须通过我们的资质审核,才能在深圳市富聪科技有限公司上发布包括PGA2310UA/1K在内的产品;我们比任何其他客户都更关注PGA2310UA/1K产品的渠道和质量.我们严格执行供应商审核,所以您可以放心购买.
3. PGA2310UA/1K显示的价格和库存准确吗?
PGA2310UA/1K的价格和库存波动频繁,无法及时更新,会在24小时内定期更新.而且,我们的报价通常5天后过期.
4. 接受哪些付款方式?
电汇\贝宝(PayPal)\支付宝\微信\信用卡\西联汇款\速汇金以及第三方托管支付均接受.
温馨提示：某些付款方式下的部分订单可能需要手续费.
5. 运输如何安排?
客户可选择行业领先的货运公司,包括敦豪航空货运公司(DHL)\联合包裹速递服务公司(UPS)\联邦快递(FedEx)\天地快运(TNT)以及挂号信邮寄.也可选择购买运输保险.
一旦您的订单处理发货,我们的销售人员会给您发送电子邮件,告知您发货状态和追踪号码.
温馨提示：货运公司可能需要长达24小时才能显示追踪信息.通常情况下,快递需要3 - 5天,挂号信需要25 - 60天.
6. PGA2310UA/1K的退换货流程是怎样的?
所有货物都会进行装运前检验(PSI),从您订单的所有批次中随机抽取,在安排装运前进行系统检验.如果我们交付的PGA2310UA/1K出现问题,只有在满足以下所有条件时,我们才接受PGA2310UA/1K的换货或退货：
(1)如数量短缺\发错货物以及明显的外部缺陷(破损和生锈等),且我们认可此类问题.
(2)在PGA2310UA/1K交付后的90天内,我们被告知上述缺陷.
(3)产品型号未使用且仅为原始未开封包装.
产品退货有两个流程：
(1)90天内告知我们
(2)获得退货授权申请
7. 如何联系我们获取技术支持,比如PGA2310UA/1K引脚图\PGA2310UA/1K数据手册?
如果您需要任何售后服务,请随时与我们联系.
- 对比
- 相关
| 图片 |  |
|
|
 |

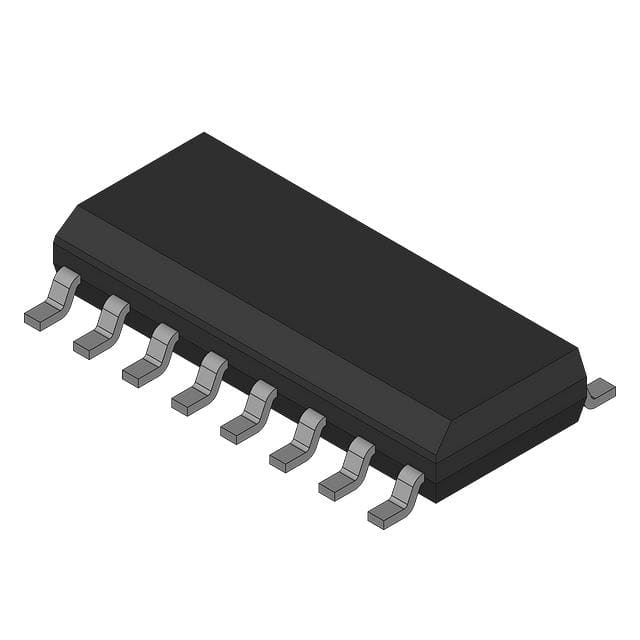

| 零件号 | PGA2310UA/1K | PGA2310UA | PGA2310UA/1KG4 | PGA2310UAG4 |
